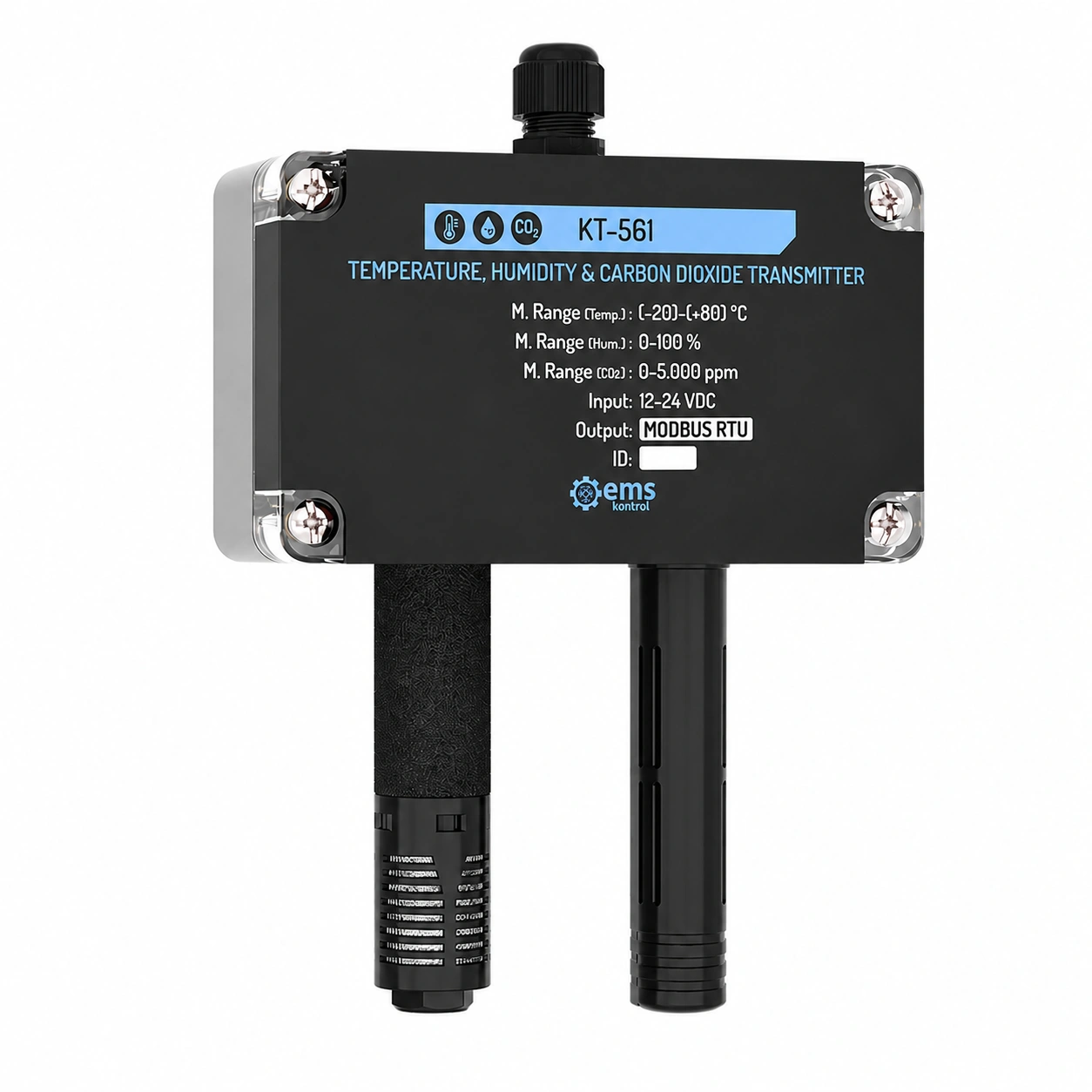

CẢM BIẾN NHIỆT ĐỘ, ĐỘ ẨM, KHÍ CO2 KT-561 (MODBUS RTU)

Trong các hệ thống quản lý tòa nhà thông minh (BMS) và kiểm soát môi trường công nghiệp, việc theo dõi đồng thời nhiều chỉ số khí quyển là vô cùng quan trọng. KT-561 là thiết bị đo lường đa năng (3 trong 1) thuộc dòng KT-5X1 của thương hiệu EMS Kontrol. Sản phẩm được thiết kế để đo lường chính xác các giá trị nhiệt độ, độ ẩm tương đối và nồng độ khí CO2. Điểm nổi bật nhất của model KT-561 chính là ngõ ra truyền thông Modbus RTU, giúp số hóa toàn bộ dữ liệu môi trường để truyền tải về hệ thống điều khiển trung tâm một cách hiệu quả.

Cấu tạo và thiết kế công nghiệp của cảm biến nhiệt độ, độ ẩm và CO2 KT-561

KT-561 sở hữu thiết kế bền bỉ và tiện dụng (durable and handy), tối ưu cho các ứng dụng thực tế:

• Kích thước vật lý: Thiết bị có thông số chiều cao 164 mm, chiều rộng 115 mm và độ sâu 40 mm.
• Vỏ bảo vệ IP67: Thân máy làm bằng nhựa chuyên dụng đạt cấp bảo vệ IP67, giúp kháng bụi và nước (lưu ý chuẩn này không bao gồm phần đầu dò cảm biến).
• Bộ lọc có thể vệ sinh: Cảm biến được trang bị bộ lọc giúp bảo vệ linh kiện đo bên trong và dễ dàng làm sạch khi cần.
• Lắp đặt dễ dàng: Thiết kế hỗ trợ gắn tường nhanh chóng với khoảng cách tâm lỗ dọc là 65 mm và ngang là 78 mm.

Nguyên lý hoạt động và truyền thông Modbus của của cảm biến nhiệt độ, độ ẩm và CO2 KT-561

Cảm biến KT-561 được thiết kế để hoạt động ổn định trong dải điện áp nguồn linh hoạt từ 12 V DC đến 24 V DC, giúp tương thích tốt với hầu hết các hệ thống điện công nghiệp hiện nay. Điểm mạnh cốt lõi của model này chính là việc sử dụng giao thức truyền thông Modbus RTU thông qua cổng giao tiếp RS485 hiện đại, cho phép số hóa toàn bộ dữ liệu và truyền tải tín hiệu đi xa một cách bền bỉ. Theo cấu hình mặc định từ nhà máy, KT-561 được thiết lập sẵn Slave ID là 88 với tốc độ Baud rate 9600, kết hợp cùng các thông số kỹ thuật chuẩn gồm 1 Stop bit và Parity ở chế độ NONE, tạo điều kiện cho việc kết nối nhanh chóng vào mạng lưới quản lý. Để tối ưu hóa việc giám sát, các chỉ số môi trường thực tế được lưu trữ một cách khoa học trong hệ thống thanh ghi Holding Register; trong đó:

• Nhiệt độ: Lưu tại thanh ghi địa chỉ 2 (40003).
• Độ ẩm: Lưu tại thanh ghi địa chỉ 3 (40004).
• Khí CO2: Lưu tại thanh ghi địa chỉ 4 (40005).

Ưu điểm nổi bật của cảm biến nhiệt độ, độ ẩm và CO2 KT-561

• Độ chính xác vượt trội: Sai số nhiệt độ chỉ ± 0.3°C, độ ẩm ± 3% và CO2 là ± 50 ppm + 2%.
• Giải pháp 3 trong 1: Tiết kiệm chi phí đầu tư hạ tầng và dây dẫn khi chỉ cần một thiết bị duy nhất để giám sát 3 thông số quan trọng.
• Tích hợp hệ thống mạnh mẽ: Ngõ ra Modbus RTU cho phép kết nối hàng loạt cảm biến trên một đường truyền kỹ thuật số duy nhất.

Ứng dụng thực tế của cảm biến nhiệt độ, độ ẩm và CO2 KT-561

Nhờ khả năng đo lường đa năng, KT-561 là sự lựa chọn hàng đầu cho:

• Hệ thống HVAC: Kiểm soát chất lượng không khí trong các tòa nhà và tủ điều hòa.
• Nông nghiệp & Chăn nuôi: Ứng dụng trong tự động hóa trang trại gia cầm và chuồng trại quy mô lớn.
• Bảo quản & Lưu trữ: Kho lạnh, kho thực phẩm và các phòng ấp trứng.
• Môi trường vô trùng: Phòng sạch và các phòng thí nghiệm nghiên cứu chuyên sâu.

Lưu ý lắp đặt và hiệu chuẩn an toàn của cảm biến nhiệt độ, độ ẩm và CO2 KT-561

Để thiết bị đạt hiệu suất tốt nhất, kỹ thuật viên cần tuân thủ các quy tắc sau:

• Kết nối cáp: Khuyến khích sử dụng cáp bọc kim (shielded cable) làm dây truyền thông để ngăn chặn nhiễu điện từ từ môi trường ngoài.
• Thời gian ổn định: Sau khi cấp nguồn 30 giây máy mới bắt đầu đo. Nên để máy trong môi trường đo ít nhất 5 phút để có kết quả chính xác nhất.
• Chỉ thực hiện hiệu chuẩn khi chắc chắn thiết bị đo sai lệch. Quá trình này nên diễn ra ở khu vực không khí sạch (350-450 ppm). Khi nhấn nút "Calibration" khoảng 10 giây và thả ra, quá trình hiệu chuẩn tự động sẽ bắt đầu.
• Khôi phục cài đặt: Để đưa Slave ID và Baud rate về mặc định, người dùng nhấn giữ nút "Calibration" khoảng 30 giây cho đến khi đèn Status LED tắt

Thông số kỹ thuật của cảm biến khí CO2, độ ẩm và nhiệt độ gắn tường KT-561

• Dải đo CO2: 0-5000ppm/ 0-10000ppm
• Dải đo nhiệt độ 0-50 độ C/ (-20) - (+80) độ C
• Dải đo độ ẩm 0-100%RH
• Ngõ ra MODBUS RTU
• Độ chính xác (Nhiệt/Ẩm/CO2): ±0.3°C / ±3% / ±50 ppm + 2%
• Cấp bảo vệ: IP 67 (Ngoại trừ phần cảm biến)
• Xuất xứ EMS/Turkey
