Cảm biến siêu âm đo mức đã và đang là sự lựa chọn ưu tiên của nhiều doanh nghiệp nhờ khả năng đo không tiếp xúc, độ chính xác - ổn định cao và dễ dàng tích hợp với hệ thống tự động hóa hiện đại. Thiết bị này không đơn thuần là một thiết bị đo lường, mà nó còn góp phần giúp doanh nghiệp quản lý tài nguyên hiệu quả, giảm rủi ro vận hành và nâng cao mức độ tự động hóa.
CẢM BIẾN SIÊU ÂM ĐO MỨC LÀ GÌ?
Cảm biến siêu âm đo mức sử dụng sóng siêu âm để xác định khoảng cách từ vị trí lắp đặt cảm biến đến bề mặt chất lỏng hoặc vật liệu rời. Từ khoảng cách đo được, bộ xử lý sẽ tính toán ra mức vật liệu trong bồn. Thiết bị này được đánh giá cao nhờ phương pháp đo không tiếp xúc, giúp giảm ăn mòn cơ khí, hạn chế thao tác thủ công và không cần vệ sinh, bảo trì đầu dò quá thường xuyên.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN SIÊU ÂM ĐO MỨC
Nguyên lý hoạt động cảm biến siêu âm đo mức dựa trên việc đo thời gian sóng âm truyền từ đầu dò đến vật thể và phản hồi trở về.
Khi hoạt động, đầu dò cảm biến mức siêu âm sẽ phát ra một xung siêu âm hướng về bề mặt chất lỏng/vật liệu cần đo. Sóng âm lan truyền trong không khí cho đến khi gặp bề mặt môi chất và phản xạ trở lại đầu dò.
Bộ xử lý bên trong sẽ tính toán khoảng thời gian từ lúc phát tín hiệu đi đến khi nhận được tín hiệu về và tính toán chính xác khoảng cách từ đầu dò đến bề mặt vật liệu.
Sau đó, hệ thống sẽ tự động quy đổi khoảng cách đó thành giá trị mức chứa dựa trên chiều cao thực tế của bồn/bể chứa.
ỨNG DỤNG CẢM BIẾN SIÊU ÂM ĐO MỨC
Ứng dụng cảm biến siêu âm đo mức khá đa dạng, bao gồm: Đo mức chất lỏng (phù hợp với bồn chứa hóa chất, dầu, dung dịch sản xuất, nguyên liệu lỏng); Đo mức vật liệu rời (sử dụng trong silo hạt nhựa, ngũ cốc, bột, xi măng, nguyên liệu dạng rời); Báo mức (trong trường hợp này, cảm biến báo mức siêu âm được cài đặt các ngưỡng cảnh báo như mức thấp/mức cao/mức nguy hiểm. Khi vật liệu đạt đến ngưỡng thiết lập, ngõ ra PNP/NPN/rơ-le sẽ chuyển trạng thái để kích hoạt còi, đèn báo, bơm, van).

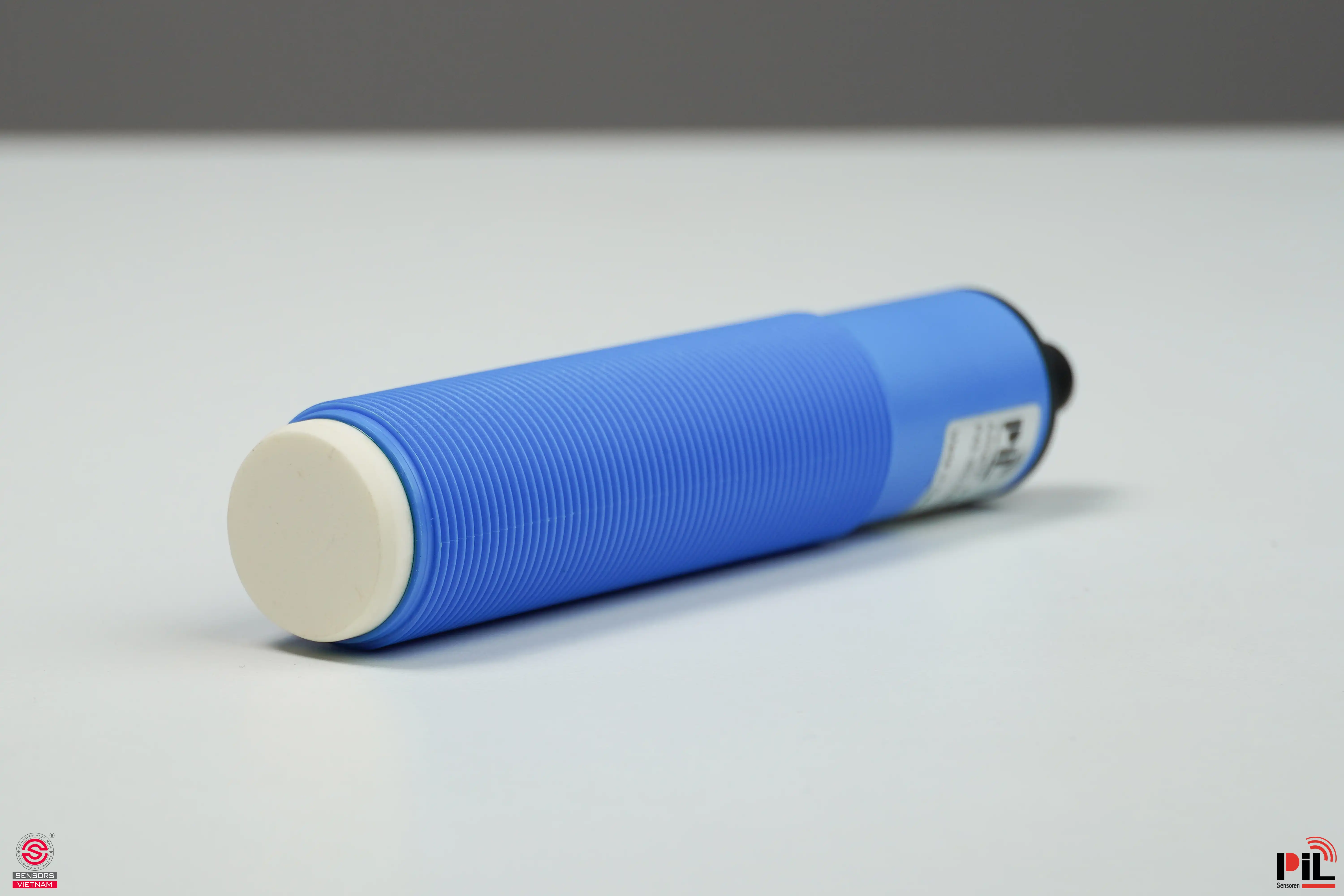

VÌ SAO CẢM BIẾN SIÊU ÂM ĐO MỨC NGÀY CÀNG ĐƯỢC ƯA CHUỘNG TRONG CÔNG NGHIỆP?
Điểm mạnh đầu tiên của cảm biến siêu âm đo mức/cảm biến siêu âm đo mức nước/cảm biến siêu âm đo mực chất lỏng/cảm biến siêu âm đo vật liệu rời nằm ở khả năng đo mà không cần tiếp xúc. Điều này đặc biệt cần thiết khi ứng dụng tại các bồn chứa hóa chất, nước thải, chất ăn mòn, chất lỏng có khả năng gây hại cho con người cũng như các thiết bị đo mức truyền thống.
Ngoài ra, việc cảm biến báo mức siêu âm không có bộ phận cơ khí tiếp xúc với môi chất đo cũng giúp giảm tình trạng hao mòn, hạn chế công tác vệ sinh - bảo trì và nâng cao tuổi thọ thiết bị.
Cảm biến mức siêu âm còn đảm bảo doanh nghiệp có thể theo dõi liên tục lượng nguyên liệu tồn kho, từ đó tối ưu kế hoạch sản xuất và ngăn chặn các sự cố liên quan đến tràn/cạn bồn chứa.
CÁCH CHỌN CẢM BIẾN SIÊU ÂM ĐO MỨC CHUẨN CHO TỪNG ỨNG DỤNG
Việc lựa chọn đúng cảm biến siêu âm đo mức không chỉ đảm bảo độ chính xác phép đo, mà còn tối ưu chi phí vận hành và kéo dài tuổi thọ toàn bộ hệ thống. Để chọn được cảm biến báo mức siêu âm phù hợp ứng dụng, trước tiên người dùng cần xác định chiều cao bồn chứa, khoảng cách đo yêu cầu và đặc tính môi chất.
Bên cạnh đó, các yếu tố như áp suất làm việc, nhiệt độ môi trường, tần suất xuất hiện hơi nước hoặc bọt trên bề mặt chất lỏng cũng cần được xem xét.
Ngoài ra, với các hệ thống tự động thì việc lựa chọn tín hiệu ngõ ra cũng rất quan trọng. Các tín hiệu ngõ ra cảm biến siêu âm đo mực chất lỏng/vật liệu rời phổ biến hiện nay bao gồm relay, PNP, NPN, 4-20mA, 0-10V và RS485 Modbus RTU.

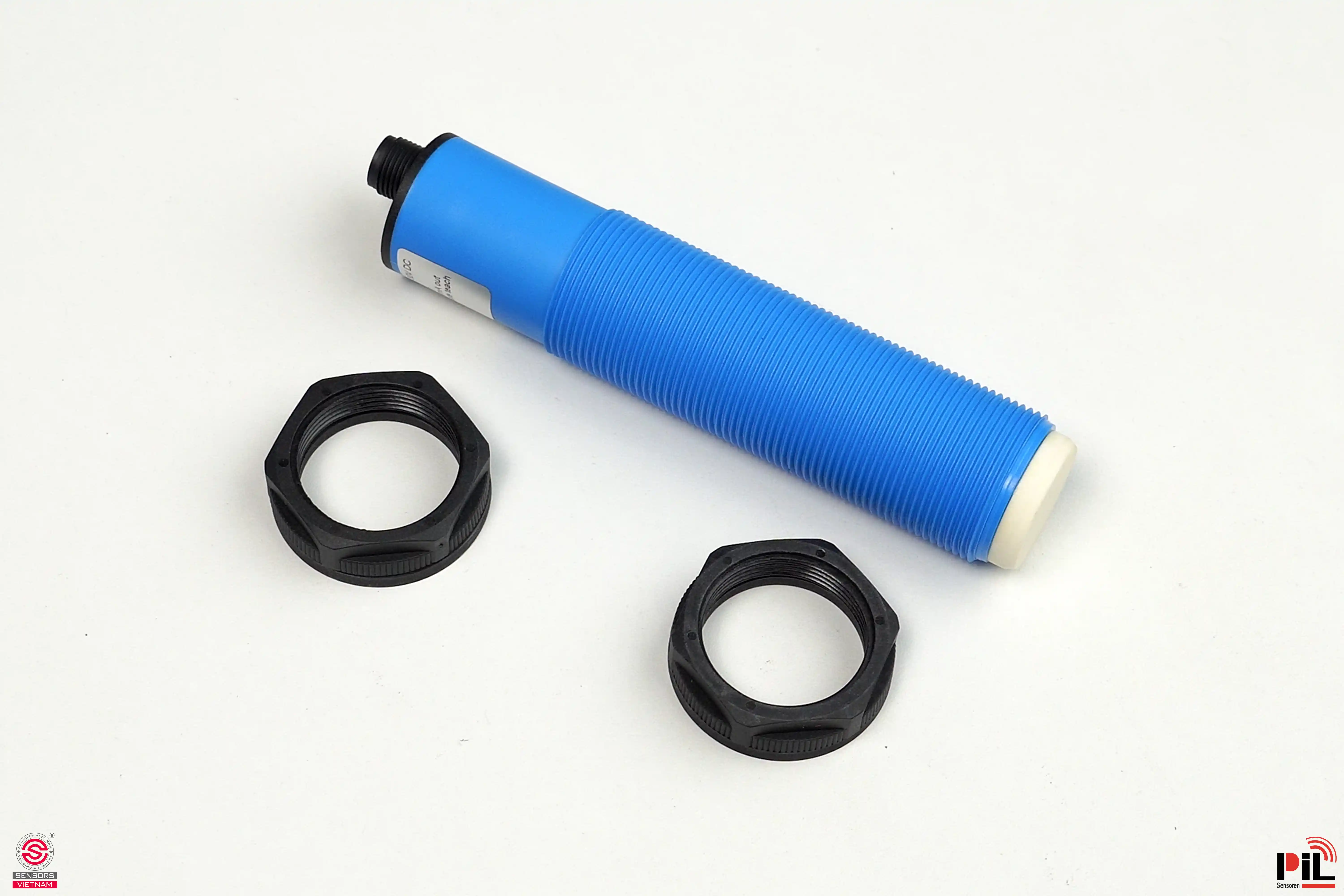

PHÂN LOẠI NGÕ RA CẢM BIẾN SIÊU ÂM ĐO MỨC
Ngõ ra quyết định cách cảm biến siêu âm đo mức truyền dữ liệu đến PLC, biến tần, bộ điều khiển hoặc hệ thống giám sát. Hiện nay, các ngõ ra cảm biến đo mức siêu âm phổ biến gồm:
Cảm biến siêu âm đo mức ngõ ra đóng/ngắt
Ngõ ra PNP: Ngõ ra PNP cấp tín hiệu dương đến PLC/tải khi mức vật liệu đạt ngưỡng cài đặt - phù hợp để cảnh báo mức cao, mức thấp hoặc điều khiển đóng/ngắt bơm, van.
Ngõ ra NPN: Ngõ ra NPN kéo tín hiệu về 0 V khi cảm biến tác động - phù hợp cho các ứng dụng báo mức hoặc điều khiển thiết bị theo trạng thái ON/OFF. Với ngõ ra này, người dùng cần kiểm tra chuẩn ngõ vào PLC trước khi đấu nối.
Ngõ ra rơ-le: Ngõ ra rơ-le sử dụng tiếp điểm đóng/ngắt để điều khiển trực tiếp các thiết bị có liên quan như bơm, van điện, còi hoặc đèn báo. Ưu điểm của dạng ngõ ra này là có thể đóng cắt nhiều loại tải. Nhưng có một điều lưu ý là cần kiểm tra giới hạn điện áp và dòng điện của tiếp điểm rơ-le.
Cảm biến siêu âm đo mức ngõ ra Analog
Ngõ ra analog 4-20 mA: Ngõ ra 4-20 mA truyền tín hiệu liên tục về PLC/bộ hiển thị/hệ thống SCADA. Dòng 4mA thường tương ứng với mức thấp nhất và 20mA tương ứng với mức cao nhất. Đây là ngõ ra phổ biến trong công nghiệp, phù hợp với hệ thống đo mức nước, hóa chất, dầu và vật liệu rời nhờ khả năng truyền xa mà không lo nhiễu.
Ngõ ra analog 0-10 V: Ngõ ra 0-10 V truyền tín hiệu điện áp tỉ lệ với mức đo về hệ thống điều khiển. Dạng ngõ ra này phù hợp với PLC/bộ điều khiển/thiết bị hiển thị có module analog điện áp. Tuy nhiên, người dùng nên hạn chế đi dây dài và chú ý chống nhiễu để tín hiệu không bị sai lệch.
Ngõ ra Modbus RTU RS-485
Modbus RTU RS-485 cho phép cảm biến siêu âm đo mức truyền dữ liệu đo dưới dạng số đến PLC/HMI/SCADA/hệ thống quản lý tập trung. Ngoài ra có thể truyền thêm tín hiệu khoảng cách, trạng thái cảnh báo và thông tin chẩn đoán. Ngõ ra này rất lý tưởng cho các ứng dụng yêu cầu kết nối nhiều cảm biến trên cùng một mạng hoặc truyền dữ liệu ở khoảng cách xa.
Cảm biến siêu âm đo mức ngõ ra IO-Link
Ngõ ra IO-Link cho phép truyền giá trị đo, cài đặt thông số và dữ liệu chẩn đoán giữa cảm biến với bộ điều khiển. Người dùng có thể cấu hình cảm biến, theo dõi trạng thái và phát hiện lỗi từ xa. Ngõ ra này lý tưởng cho dây chuyền tự động hóa hiện đại và các hệ thống nhà máy thông minh.
MUA CẢM BIẾN SIÊU ÂM ĐO MỨC CHÍNH HÃNG Ở ĐÂU?
Nếu bạn đang có nhu cầu tìm kiếm cảm biến siêu âm đo mức chất lượng - giá tốt thì đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam.
Chúng tôi cung cấp cảm biến siêu âm đa dạng, chất lượng cao, đến từ các thương hiệu hàng đầu thế giới, với đầy đủ CO/CQ, chế độ bảo hành uy tín, giá cả cạnh tranh và có dịch vụ hỗ trợ tận tình - hoàn toàn miễn phí trước, trong, sau mua hàng.
Tham khảo một số dòng cảm biến siêu âm đo mức nổi bật tại Sensors Việt Nam:
Mọi thông tin tư vấn và nhu cầu đặt hàng cảm biến siêu âm đo mức, bạn vui lòng liên hệ trực tiếp đến hotline hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng nhất!
