Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LF Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình ngắn (10 - 300mm) trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

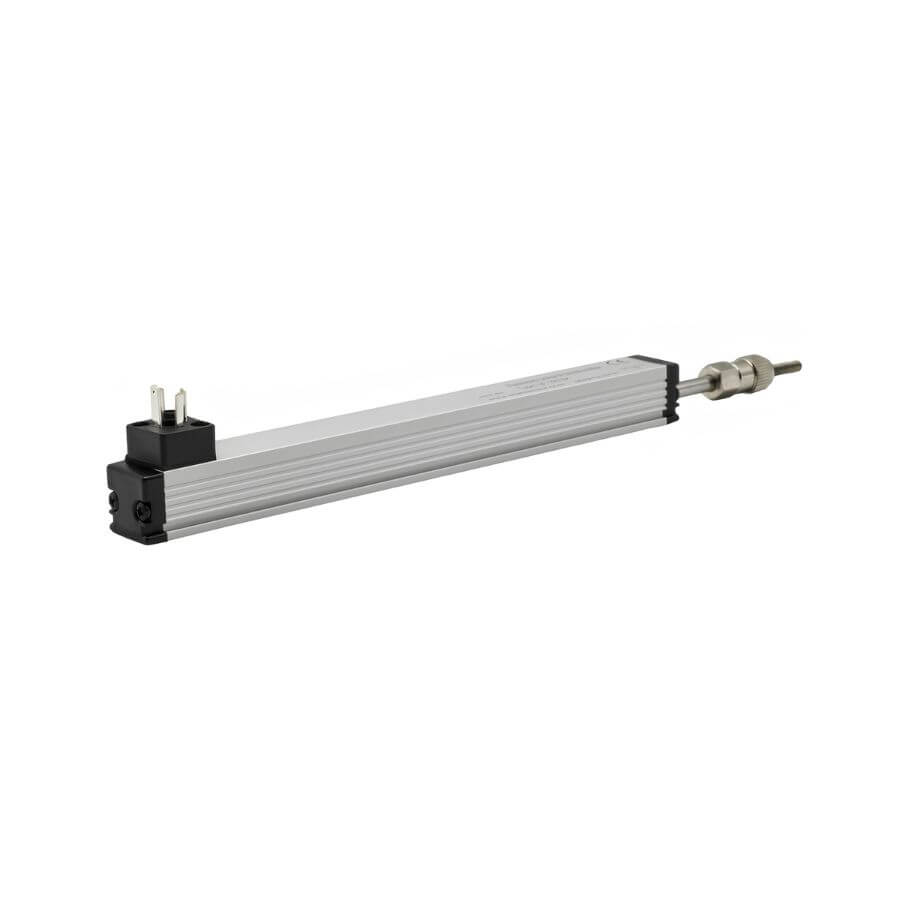

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LF SERIES
Trên các cảm biến vị trí dòng LF, trục di động không nhô ra khỏi phía sau của cảm biến. Nhờ vậy, chúng có thể dễ dàng được lắp đặt trong không gian chật hẹp.
Cảm biến hoạt động ở chế độ TUYỆT ĐỐI thông qua nguyên lý điện thế, nghĩa là không bị mất vị trí khi mất điện. Có các tùy chọn đầu ra điện thế 4-20 mA (tùy chọn 0-20 mA) hoặc analog 0-10V.
Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt, cảm biến không bị ảnh hưởng bởi sự mài mòn và hoạt động trong thời gian dài với tuổi thọ lên đến 100 triệu lần.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LF SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LF Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
Phần tử trượt: Làm bằng nhựa kỹ thuật cao cấp, chịu mài mòn.
Điện trở đo lường: Sử dụng hợp kim nhựa dẫn điện được tuyến tính hóa bằng phương pháp đặc biệt - cho phép đo lường ổn định và đồng đều trong suốt vòng đời sản phẩm.
- Kết nối điện: Tùy chọn kết nối cáp hoặc ổ cắm DIN 43650-C.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LF hoạt động theo nguyên lý đo biến trở - Theo đó:
Khi thanh trượt di chuyển dọc theo trục đo, điện trở thay đổi tỷ lệ tuyến tính với vị trí, tạo ra tín hiệu điện áp hoặc dòng điện đầu ra tương ứng.
Điểm đặc biệt của nguyên lý này là đo tuyệt đối - dù mất nguồn điện bất ngờ, cảm biến vẫn không mất thông tin vị trí khi được cấp nguồn trở lại. Điều này tạo ra lợi thế lớn khi ứng dụng trong các ứng dụng đòi hỏi độ an toàn và tin cậy cao.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LF SERIES
Cảm biến vị trí tuyến tính ATEK LF Series sở hữu nhiều ưu điểm vượt trội:
Độ phân giải cao: Đạt 0,01 mm, đảm bảo độ chính xác đo lường trong các ứng dụng yêu cầu kiểm soát vị trí tinh xảo.
Tuổi thọ cơ học vượt trội: Thiết kế cho 100 triệu chu kỳ chuyển động, phù hợp cho các máy hoạt động liên tục.
Tốc độ di chuyển tối đa 5 m/s: Phản hồi nhanh, không gây độ trễ tín hiệu trong ứng dụng tốc độ cao.
Đo tuyệt đối: Không mất vị trí khi mất điện - đảm bảo an toàn và liên tục trong vận hành.
Ba tùy chọn ngõ ra: Potentiometric, 4-20 mA (tùy chọn 0-20 mA) hoặc 0-10V, dễ dàng tích hợp với nhiều hệ thống điều khiển.
Cấp bảo vệ IP40 tiêu chuẩn, tùy chọn IP65: Linh hoạt cho môi trường ướt hoặc bụi nhẹ.
Góc lắp đặt linh hoạt: Khớp nối hai đầu cho phép xoay tới ±30°, bù trừ sai lệch trục khi lắp đặt thực tế.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LF SERIES
Cảm biến vị trí tuyến tính ATEK LF Series là lựa chọn đáng tin cậy trong nhiều ngành công nghiệp như:
Máy ép phun nhựa
Máy uốn kim loại
Máy móc chế biến đá cẩm thạch
Máy cưa
Máy chuyển tải
Máy thủy lực
Máy gia công kim loại
Máy uốn ống
Máy móc dệt may
Máy cắt định hình
Ứng dụng robot
Các ứng dụng tự động hóa khác.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LF SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LF Series là giải pháp đo hành trình ngắn, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

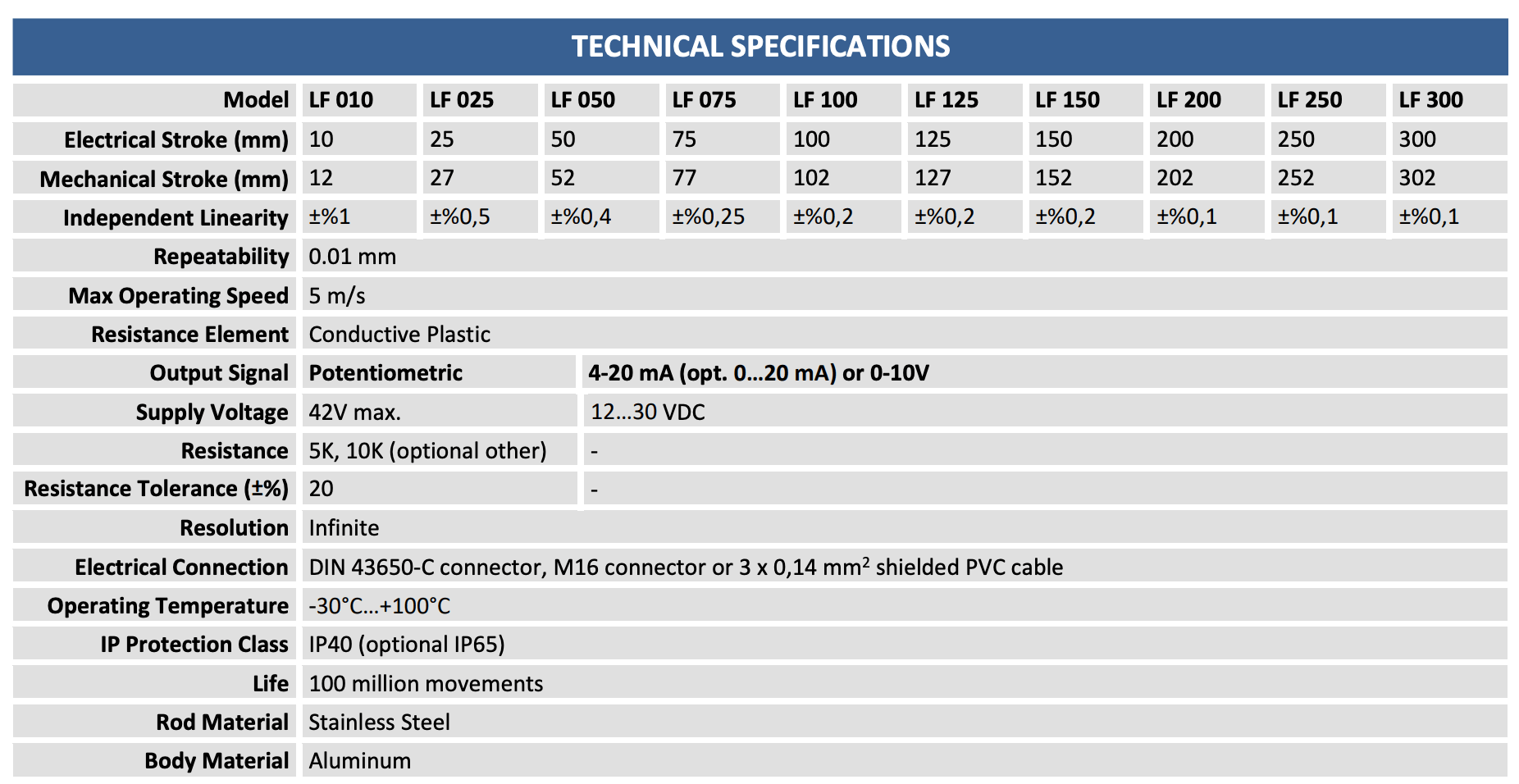

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LF Series:

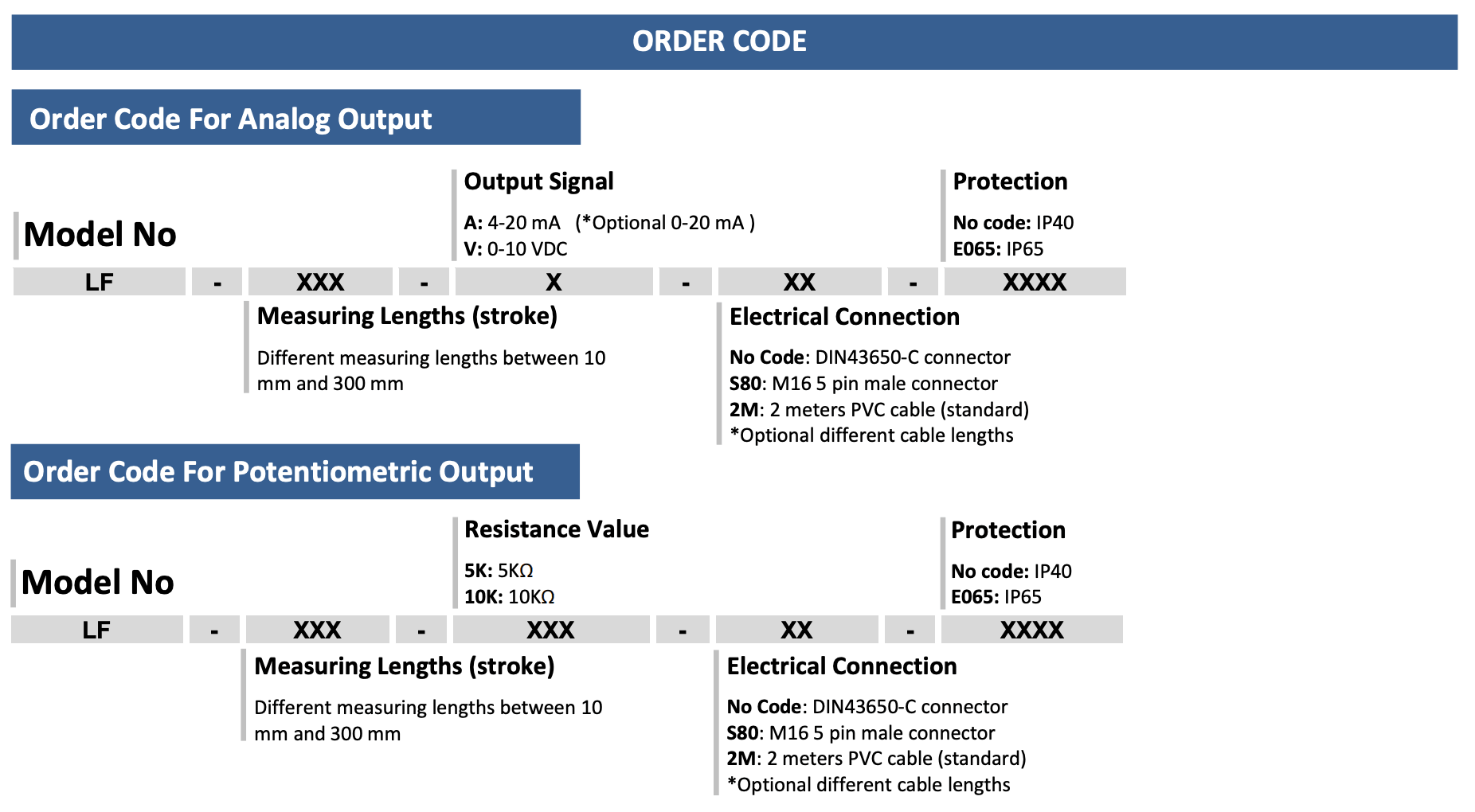

ATEK LF Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LF Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
