Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LFM Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình ngắn (10 - 300mm) trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

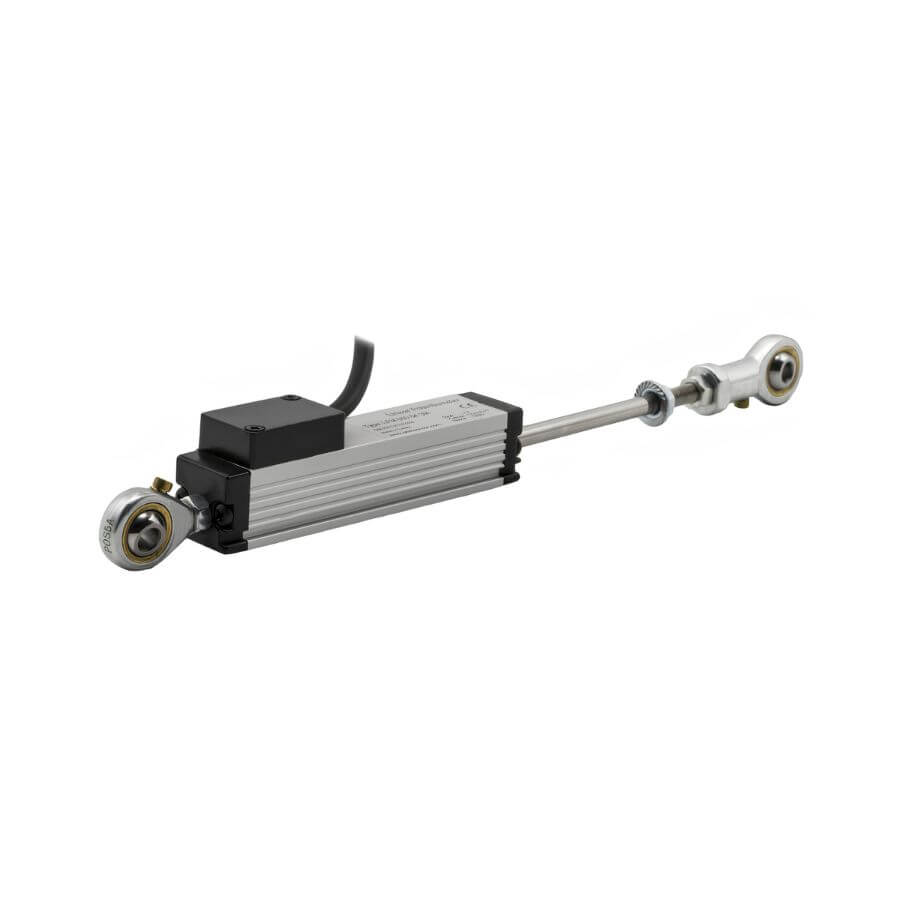

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFM SERIES
Cảm biến vị trí dòng LFM có thể được sử dụng để đo chuyển động tuyến tính hoặc góc nhờ thân khớp nối hai mặt.
Thiết bị hoạt động ở chế độ TUYỆT ĐỐI theo nguyên lý điện thế, nghĩa là không bị mất vị trí khi mất điện. Có các tùy chọn đầu ra điện thế 4-20 mA (tùy chọn 0-20 mA) hoặc analog 0-10V.
Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt, cảm biến không bị ảnh hưởng bởi sự mài mòn và hoạt động trong thời gian dài với tuổi thọ lên đến 100 triệu lần đo.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFM SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LFM Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
Trục đo: Làm từ thép không gỉ, chịu mài mòn cao.
Phần tử điện trở: Nhựa dẫn điện tuyến tính hóa đặc biệt, không bị ảnh hưởng bởi mài mòn thông thường.
Khớp nối: Hai đầu, cho phép xoay góc linh hoạt trong quá trình lắp đặt.
- Kết nối điện: Tùy chọn kết nối cáp hoặc ổ cắm DIN 43650-C.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LFM hoạt động theo nguyên lý chia áp điện trở.
Theo đó, khi trục đo dịch chuyển thì con trượt cũng di chuyển dọc theo phần tử điện trở, thay đổi tỉ lệ điện áp hoặc dòng điện đầu ra tương ứng với vị trí thực tế.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFM SERIES
Cảm biến vị trí tuyến tính ATEK LFM Series sở hữu nhiều ưu điểm vượt trội:
Đo tuyệt đối: Không mất dữ liệu vị trí khi mất điện, đảm bảo an toàn và liên tục cho quy trình sản xuất.
Thân nhỏ gọn: Dễ lắp đặt trong không gian hạn chế, tích hợp linh hoạt vào máy móc.
Khớp nối hai đầu: Cho phép góc lệch lắp đặt lên đến ±30°, giảm ứng suất cơ học lên cảm biến.
Tuổi thọ cao: Lên đến 100 triệu chu kỳ chuyển động nhờ vật liệu điện trở nhựa dẫn điện đặc biệt không bị mài mòn.
Độ phân giải vô hạn: Không bị giới hạn bởi bước xung.
Độ lặp lại cao - 0,01 mm: Đảm bảo kết quả nhất quán qua nhiều lần đo.
Tốc độ vận hành cao: Lên đến 5 m/s, phù hợp với các ứng dụng động học nhanh.
Dải nhiệt độ rộng: Từ -30°C đến +100°C, hoạt động ổn định trong nhiều môi trường công nghiệp.
Đa dạng ngõ ra: 4-20 mA / 0-10 V / Potentiometric, tương thích với hầu hết các PLC, bộ điều khiển công nghiệp.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFM SERIES
Cảm biến vị trí tuyến tính ATEK LFM Series là lựa chọn đáng tin cậy trong nhiều ngành công nghiệp như:
Máy ép phun nhựa
Máy uốn kim loại
Máy móc chế biến đá cẩm thạch
Máy cưa
Máy chuyển tải
Máy thủy lực
Máy gia công kim loại
Máy uốn ống
Máy móc dệt may
Máy cắt định hình
Ứng dụng robot
Các ứng dụng tự động hóa khác.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFM SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LFM Series là giải pháp đo hành trình ngắn, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

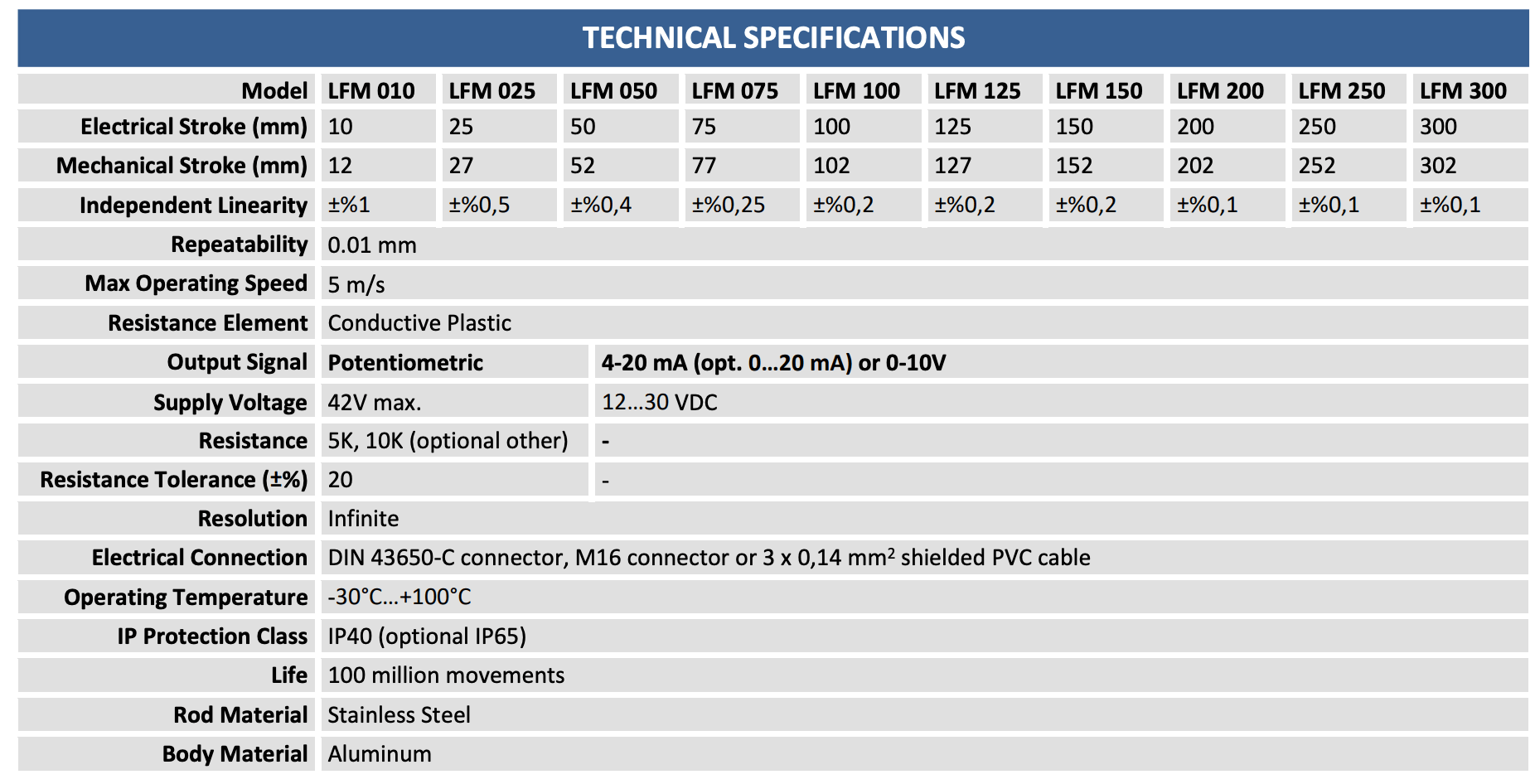

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LFM Series:

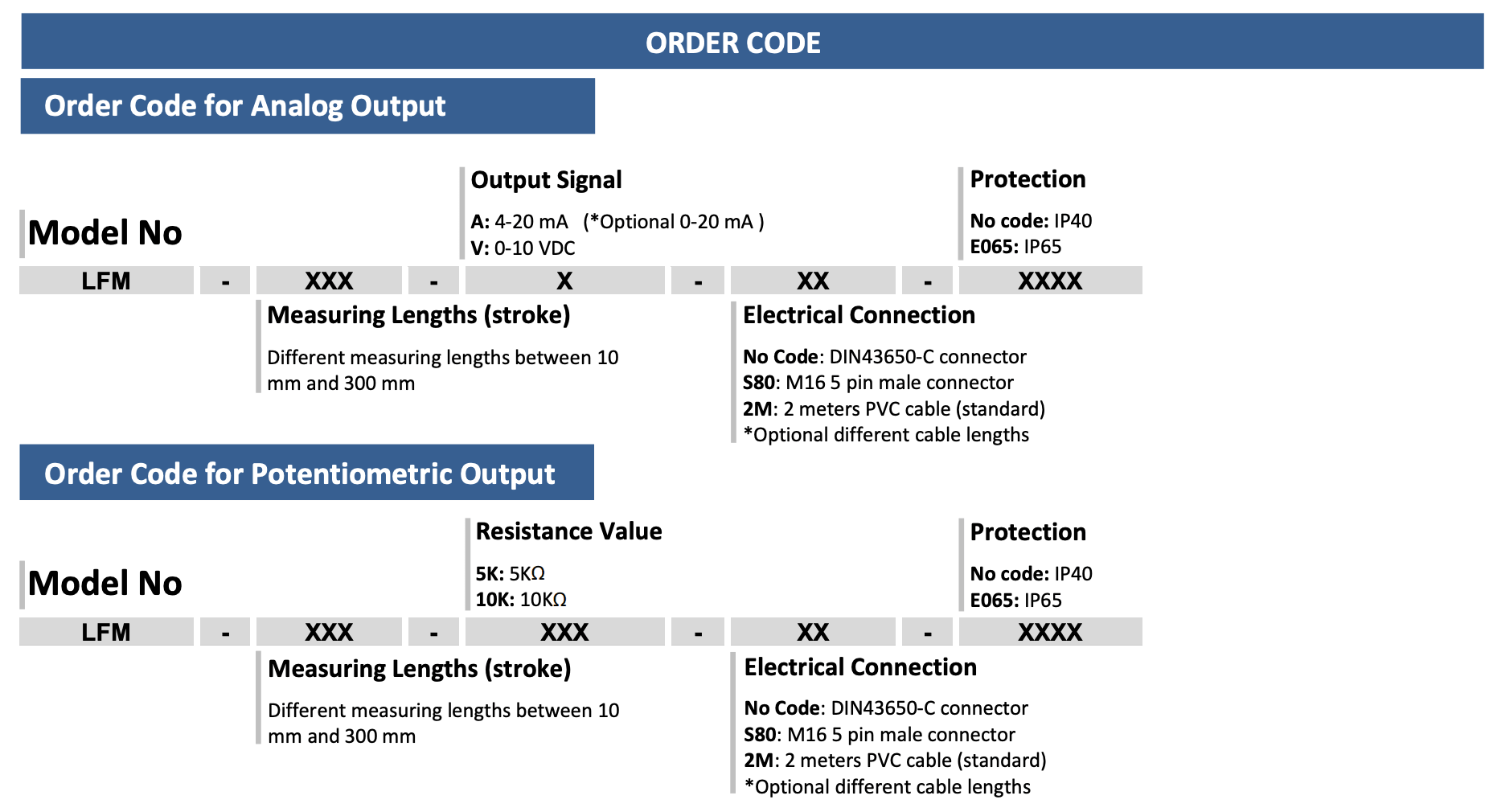

ATEK LFM Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LFM Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
