Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LFR Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình ngắn (10 - 150mm) trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

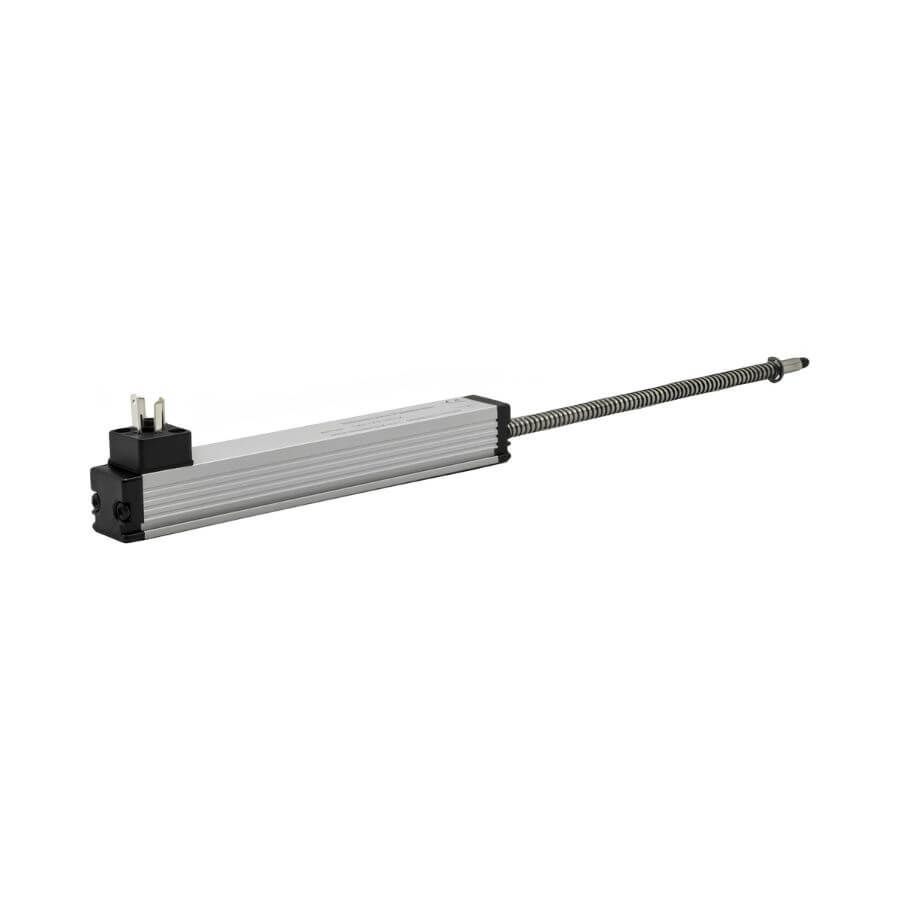

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFR SERIES
Dòng sản phẩm LFR hoạt động hiệu quả trên cả trục truyền động và lò xo. Có 2 loại: loại lắp từ thân máy và loại lắp bằng đai ốc từ phía trước.
Cảm biến hoạt động tuyệt đối theo nguyên lý điện thế, nghĩa là không bị mất vị trí khi mất điện. Có các tùy chọn đầu ra điện thế 4-20 mA (tùy chọn 0-20 mA) hoặc đầu ra analog 0-10V.
Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt mà thiết bị không bị ảnh hưởng bởi sự mài mòn và hoạt động trong thời gian dài với tuổi thọ lên đến 100 triệu lần đo.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFR SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LFR Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
Cần đo: Làm bằng thép không gỉ - chịu mài mòn, bền vững trong môi trường ẩm/tiếp xúc hóa chất nhẹ.
Điện trở đo lường: Sử dụng hợp kim nhựa dẫn điện được tuyến tính hóa bằng phương pháp đặc biệt - cho phép đo lường ổn định và đồng đều trong suốt vòng đời sản phẩm.
Hệ lò xo hồi vị: Tích hợp bên trong thân cảm biến, tự động đẩy cần đo về vị trí ban đầu sau khi lực tác động được giải phóng.
- Kết nối điện: Tùy chọn kết nối cáp hoặc ổ cắm DIN 43650-C.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LFR hoạt động theo nguyên lý đo biến trở - Theo đó:
Khi lực ngoài tác động đẩy cần đo vào, con trượt dịch chuyển dọc theo dải điện trở, tạo ra sự thay đổi điện trở tỷ lệ tuyến tính với vị trí.
Tín hiệu này được chuyển đổi thành ngõ ra điện áp hoặc dòng điện tương ứng gửi về bộ điều khiển.
Khi lực tác động ngừng, lò xo hồi vị tự động đưa cần đo trở về vị trí 0, sẵn sàng cho chu kỳ đo tiếp theo mà không cần bất kỳ cơ cấu cơ học phụ trợ nào từ bên ngoài.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFR SERIES
Cảm biến vị trí tuyến tính ATEK LFR Series sở hữu nhiều ưu điểm vượt trội:
Hệ lò xo hồi vị tích hợp: Tự động đưa cần đo về điểm 0, không cần cơ cấu kéo lui bên ngoài - tiết kiệm không gian thiết kế và giảm chi phí cơ khí.
Hai kiểu lắp đặt linh hoạt: Body Mounting (LFR) và Front Nut Mounting (LFR2) cho phép tích hợp dễ dàng vào nhiều loại khung máy khác nhau.
Thân nhỏ gọn: Phù hợp lý tưởng cho không gian lắp đặt hẹp trong máy móc hay thiết bị y tế.
Cần đo bằng thép không gỉ: Tăng độ bền và khả năng chịu môi trường so với cần đo bằng nhựa hay thép thường.
Độ lặp lại 0,01 mm: Đảm bảo kết quả đo nhất quán trong các chu kỳ vận hành dài.
Tuổi thọ 100 triệu chu kỳ: Thiết kế cho máy móc hoạt động liên tục, giảm thiểu chi phí bảo trì thay thế.
Tốc độ vận hành tối đa 5 m/s: Đáp ứng các ứng dụng cần phản hồi nhanh.
Ba tùy chọn ngõ ra: Potentiometric, 4-20 mA (tùy chọn 0-20 mA) hoặc 0-10V - tương thích rộng với PLC, DCS và các bộ điều khiển phổ biến.
Cấp bảo vệ IP40 tiêu chuẩn, tùy chọn IP65: Đáp ứng các môi trường có bụi và nước bắn.
Đo tuyệt đối: Không mất vị trí khi mất điện - an toàn và liên tục trong vận hành.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFR SERIES
Cảm biến vị trí tuyến tính ATEK LFR Series là lựa chọn đáng tin cậy trong nhiều ngành công nghiệp như:
Máy ép phun nhựa
Máy uốn kim loại
Máy móc chế biến đá cẩm thạch
Máy cưa
Máy chuyển tải
Máy thủy lực
Máy gia công kim loại
Máy uốn ống
Máy móc dệt may
Máy cắt định hình
Ứng dụng robot
Các ứng dụng tự động hóa khác.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LFR SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LFR Series là giải pháp đo hành trình ngắn, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

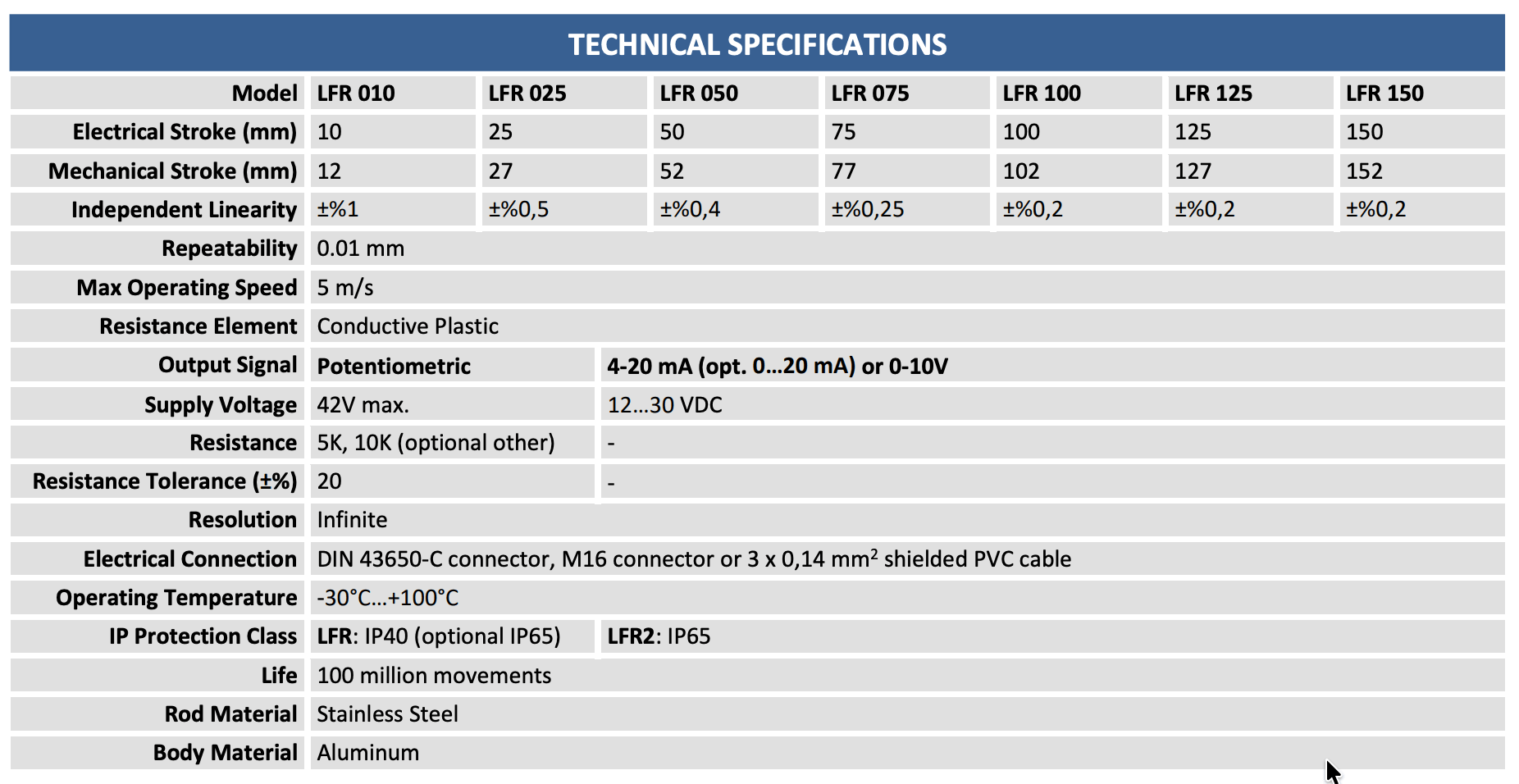

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LFR Series:

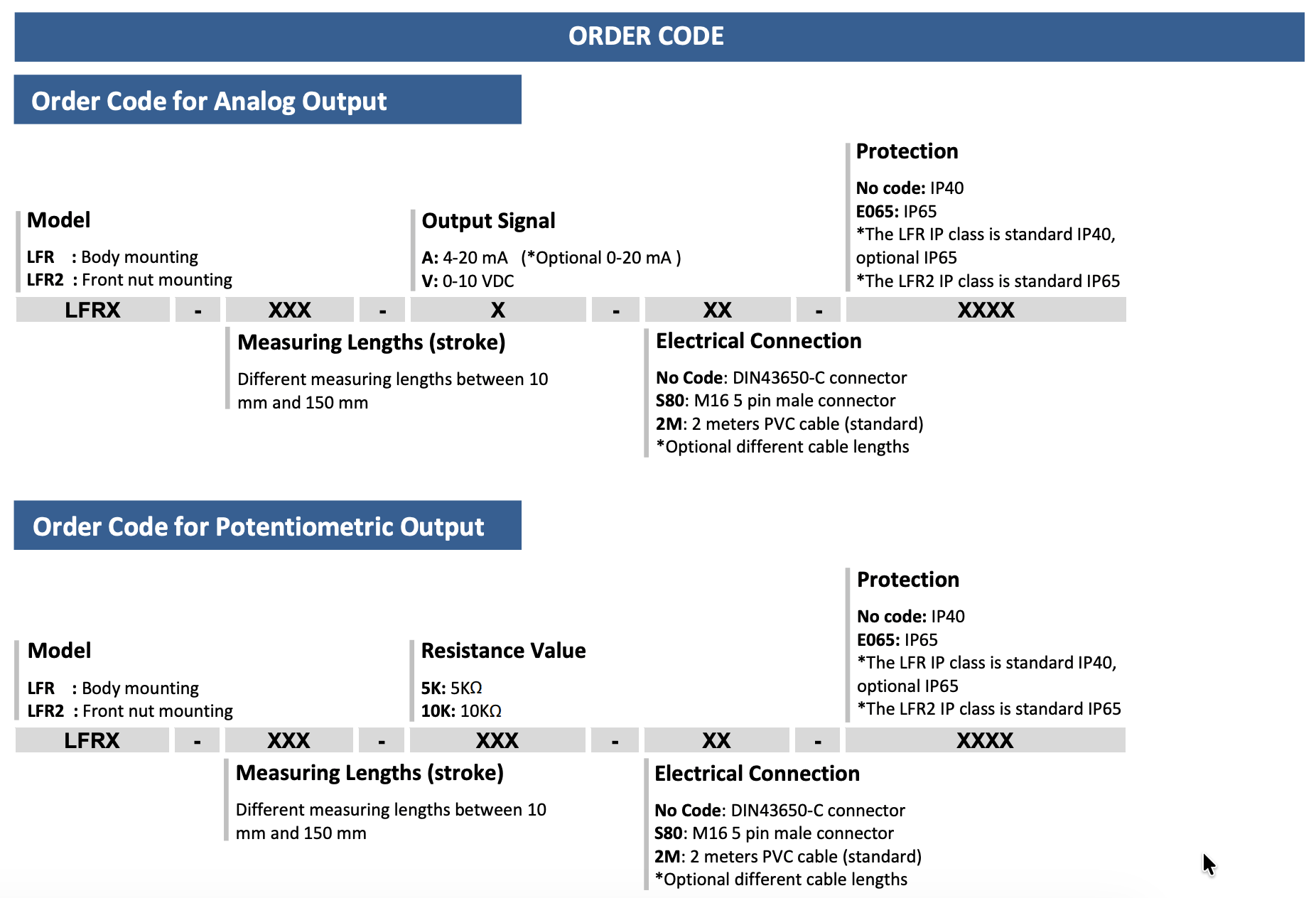

ATEK LFR Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LFR Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
