Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LK Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình ngắn (10 - 100mm) trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.
SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LK SERIES

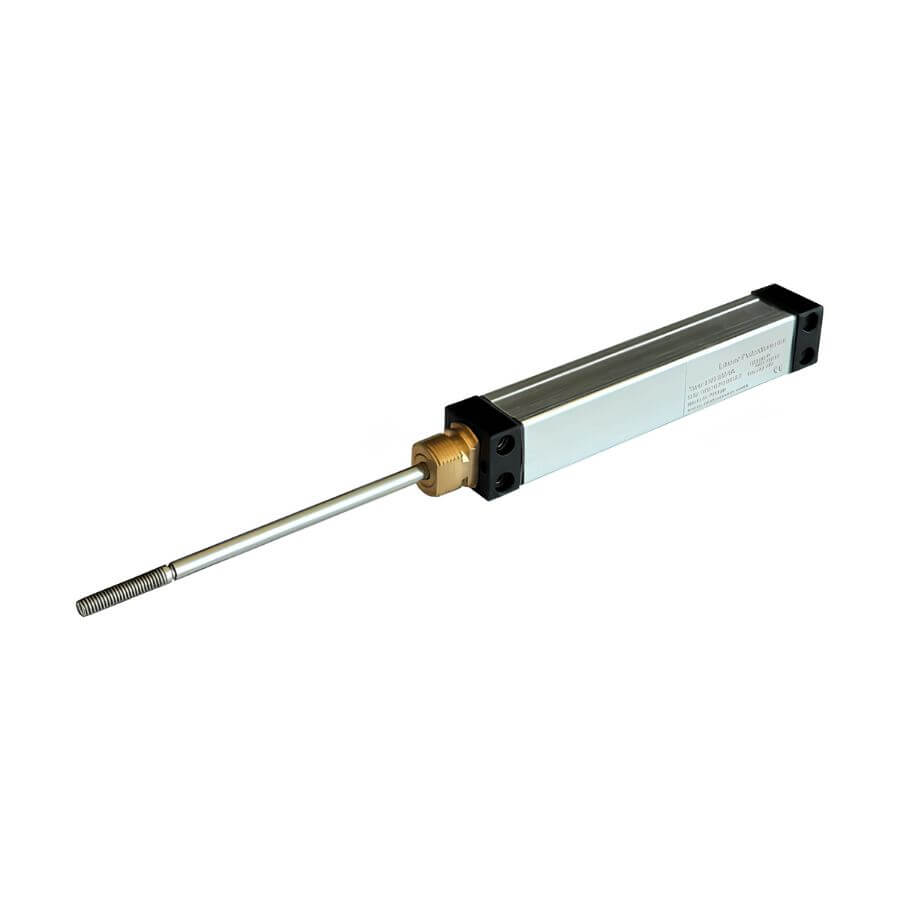

ATEK LK Series là dòng cảm biến vị trí tuyến tính dạng cần đẩy một phía, được thiết kế tối ưu cho các ứng dụng đo hành trình ngắn trong công nghiệp.
Sản phẩm có dải đo từ 10mm - 100mm, phù hợp với nhiều yêu cầu đo lường khác nhau trong dây chuyền sản xuất. Điểm nổi bật là nguyên lý đo potentiometric (biến trở tuyến tính) giúp cảm biến hoạt động hoàn toàn tuyệt đối - tức là không mất dữ liệu vị trí khi mất nguồn điện, đảm bảo an toàn cho hệ thống tự động hóa.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LK SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LK Series được cấu thành từ các phần chính sau đây:
- Thân: Thiết kế nhỏ gọn, bằng vật liệu bền, đạt chuẩn bảo vệ IP65 - chống bụi hoàn toàn và chống tia nước phun trực tiếp.
Cần đẩy một phía: Kết nối trực tiếp với đối tượng cần đo, truyền chuyển động tuyến tính vào bên trong cảm biến.
Điện trở đo lường: Sử dụng nhựa dẫn điện tuyến tính hóa, độ bền cao, ít bị ảnh hưởng bởi mài mòn.
Con trượt tiếp xúc: Di chuyển dọc theo phần tử điện trở, tạo ra tín hiệu điện áp đầu ra tỷ lệ với vị trí.
- Kết nối: Ống lót M10x0,75 (có thể tùy chọn các loại khác).
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LK hoạt động theo nguyên lý đo biến trở - Theo đó:
Điện áp chuẩn được cấp vào hai đầu của phần tử điện trở tuyến tính.
Khi cần đẩy dịch chuyển, con trượt di chuyển dọc theo điện trở.
Điện áp tại điểm tiếp xúc thay đổi tỷ lệ thuận với vị trí của cần đẩy.
Tín hiệu điện áp đầu ra này được truyền về bộ điều khiển (PLC/DCS) để xử lý.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LK SERIES
Cảm biến vị trí tuyến tính ATEK LK Series sở hữu nhiều ưu điểm vượt trội:
Đo lường tuyệt đối: Không mất thông tin vị trí khi mất điện đột ngột - phù hợp cho các hệ thống yêu cầu an toàn cao.
Độ tuyến tính cao ±1%: Đảm bảo sai số nhỏ, đầu ra ổn định và nhất quán trên toàn bộ dải đo.
Tuổi thọ lên đến 5 triệu lần chuyển động: Điện trở nhựa dẫn điện tuyến tính hóa có độ bền cơ học vượt trội, giảm thiểu chi phí bảo trì thay thế.
Thiết kế nhỏ gọn: Dễ tích hợp vào các không gian lắp đặt hạn chế trong máy móc công nghiệp.
Bảo vệ IP65: Chống bụi và nước, phù hợp với môi trường sản xuất có độ ẩm cao hoặc nhiều bụi.
Tùy chọn điện trở linh hoạt: Hỗ trợ 1K, 5K và 10K Ω, dễ dàng phối hợp với các mạch điều khiển khác nhau.
Lắp đặt đa dạng: Ren M10x0,75 chuẩn với tùy chọn ren khác theo yêu cầu, thuận tiện cho kỹ sư cơ khí.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LK SERIES
Cảm biến vị trí tuyến tính ATEK LK Series là lựa chọn đáng tin cậy cho ứng dụng bàn đạp ga.
Thiết bị sẽ đo hành trình tuyến tính của bàn đạp ga trong các phương tiện công nghiệp, xe nâng, máy xây dựng hoặc các hệ thống truyền động cơ khí có cơ cấu bàn đạp tương tự - nơi yêu cầu phản hồi vị trí chính xác, tuyệt đối và bền bỉ theo thời gian.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LK SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LK Series là giải pháp đo hành trình ngắn, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

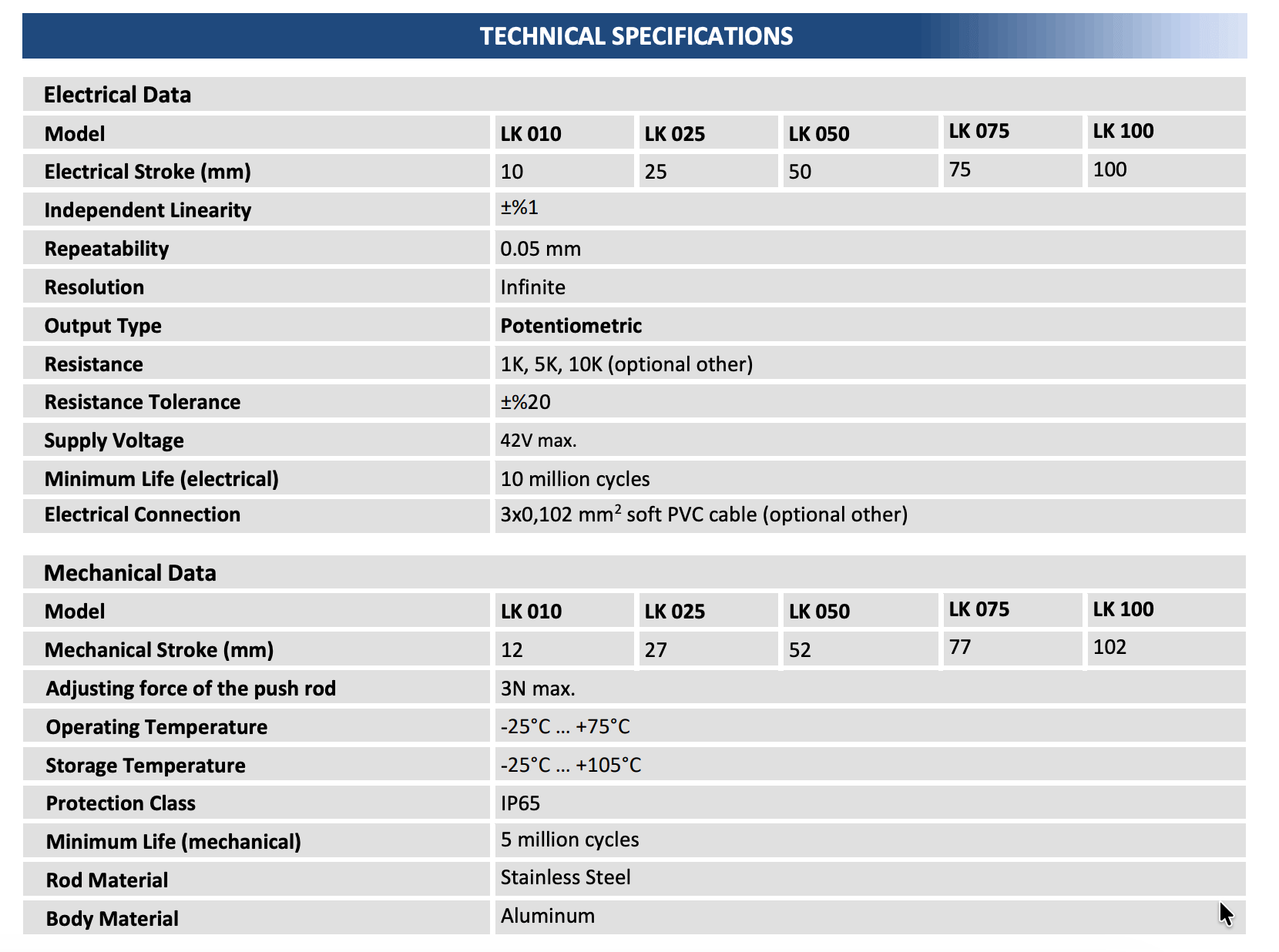

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LK Series:

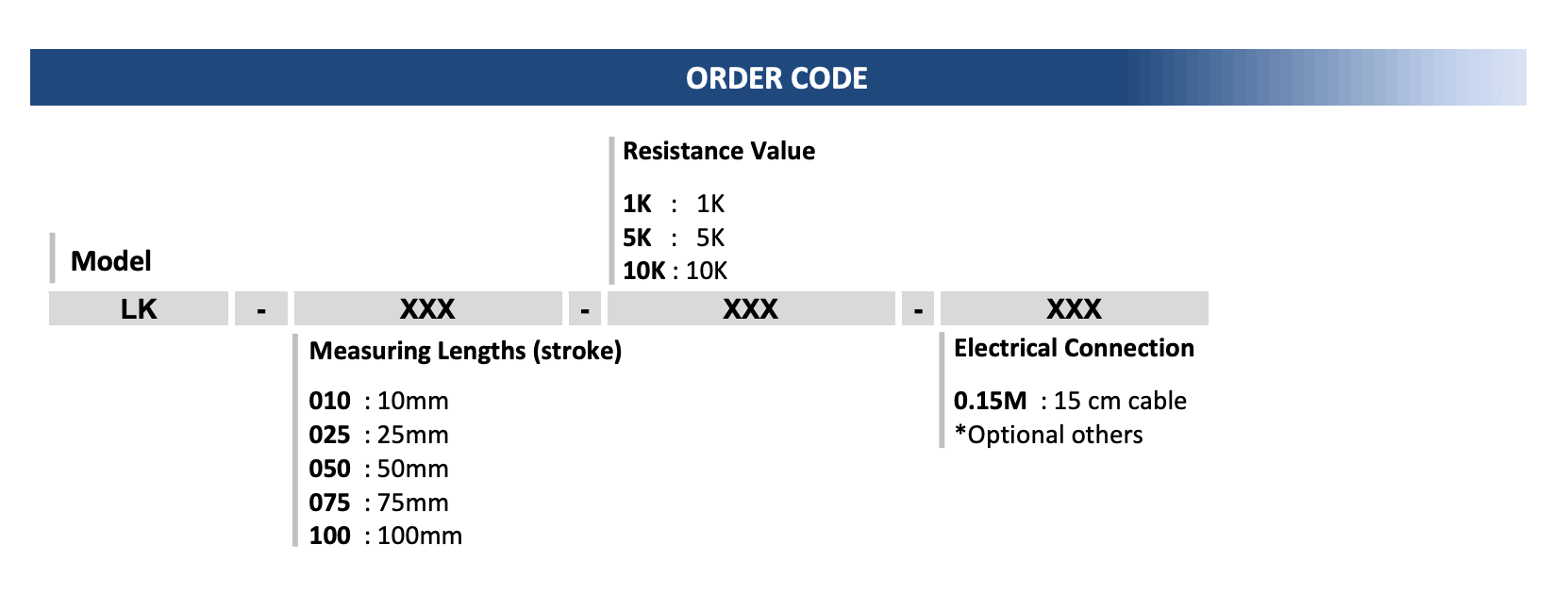

ATEK LK Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LK Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
