Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LKR Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình ngắn (10 - 100mm) trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.
SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LKR SERIES

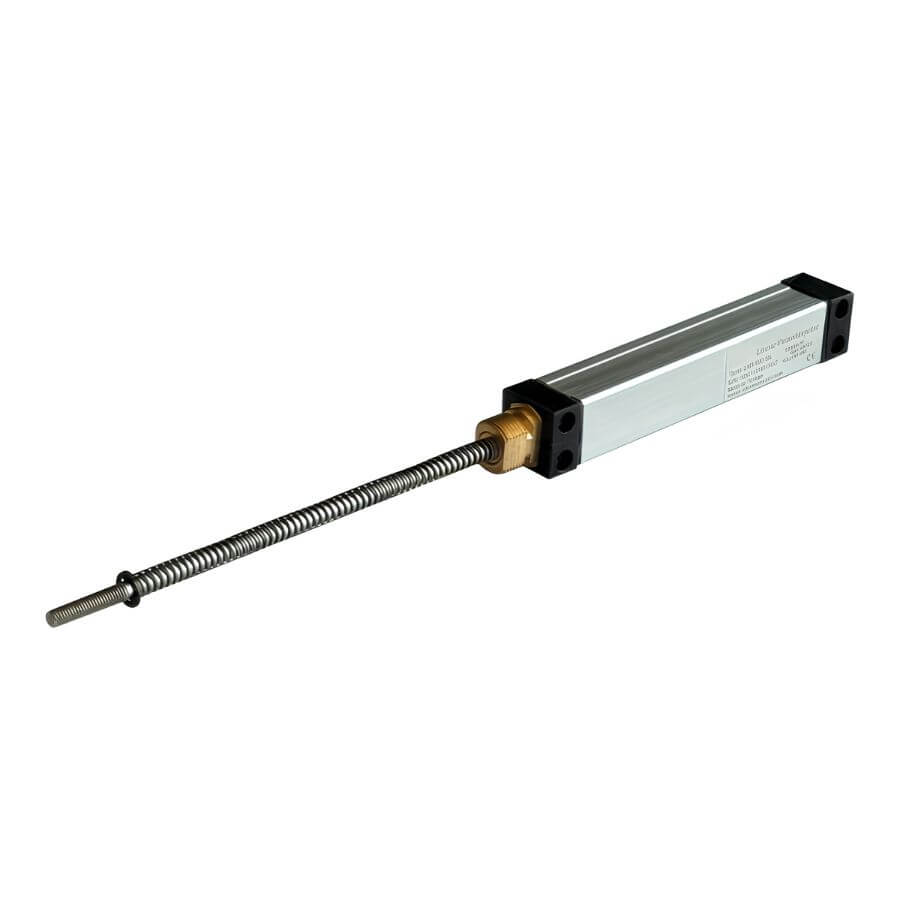

ATEK LKR Series là cảm biến vị trí tuyến tính dạng thanh đẩy, có lò xo hồi vị, hoạt động theo nguyên lý chiết áp điện trở (potentiometric). Dòng sản phẩm này được thiết kế đặc biệt cho các ứng dụng cần đo hành trình ngắn (từ 10mm đến 100mm), đặc biệt là trong môi trường công nghiệp có rung động, bụi bẩn và nhiệt độ thay đổi.
Với 5 model tiêu chuẩn (LKR 010, LKR 025, LKR 050, LKR 075, LKR 100), người dùng dễ dàng lựa chọn đúng hành trình phù hợp với từng ứng dụng mà không cần tùy chỉnh phức tạp. Thân nhôm nguyên khối cùng cần đo bằng thép không gỉ giúp thiết bị chịu được điều kiện vận hành khắc nghiệt trong dài hạn.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LKR SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LKR Series được cấu thành từ các phần chính sau đây:
- Thân: Hợp kim nhôm anodized, nhỏ gọn, nhẹ và chống ăn mòn tốt.
Cần đẩy: Làm từ thép không gỉ, chịu lực tốt, chống gỉ sét trong môi trường ẩm.
Điện trở đo lường: Sử dụng nhựa dẫn điện tuyến tính hóa, độ bền cao, ít bị ảnh hưởng bởi mài mòn.
Hệ thống lò xo hồi vị: Tự động đưa cần đo trở về vị trí ban đầu khi không có lực tác động.
- Kết nối: Ống lót M10x0,75 (có thể tùy chọn các loại khác).
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LKR hoạt động theo nguyên lý đo biến trở. Khi cần đẩy dịch chuyển do lực cơ học tác động, con trượt sẽ di chuyển tương ứng dọc theo phần tử điện trở, tạo ra sự thay đổi điện trở tỷ lệ thuận với hành trình dịch chuyển.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LKR SERIES
Cảm biến vị trí tuyến tính ATEK LKR Series sở hữu nhiều ưu điểm vượt trội:
Đo lường tuyệt đối: Không mất thông tin vị trí khi mất điện đột ngột - phù hợp cho các hệ thống yêu cầu an toàn cao.
Độ tuyến tính cao ±1%: Đảm bảo sai số nhỏ, đầu ra ổn định và nhất quán trên toàn bộ dải đo.
Tuổi thọ lên đến 5 triệu lần chuyển động: Điện trở nhựa dẫn điện tuyến tính hóa có độ bền cơ học vượt trội, giảm thiểu chi phí bảo trì thay thế.
Thiết kế nhỏ gọn: Dễ tích hợp vào các không gian lắp đặt hạn chế trong máy móc công nghiệp.
Bảo vệ IP65: Chống bụi và nước, phù hợp với môi trường sản xuất có độ ẩm cao hoặc nhiều bụi.
Tùy chọn điện trở linh hoạt: Hỗ trợ 1K, 5K và 10K Ω, dễ dàng phối hợp với các mạch điều khiển khác nhau.
Lắp đặt đa dạng: Ren M10x0,75 chuẩn với tùy chọn ren khác theo yêu cầu, thuận tiện cho kỹ sư cơ khí.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LKR SERIES
Cảm biến vị trí tuyến tính ATEK LKR Series là lựa chọn đáng tin cậy cho ứng dụng bàn đạp ga.
Thiết bị sẽ đo hành trình tuyến tính của bàn đạp ga trong các phương tiện công nghiệp, xe nâng, máy xây dựng hoặc các hệ thống truyền động cơ khí có cơ cấu bàn đạp tương tự - nơi yêu cầu phản hồi vị trí chính xác, tuyệt đối và bền bỉ theo thời gian.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LKR SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LKR Series là giải pháp đo hành trình ngắn, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

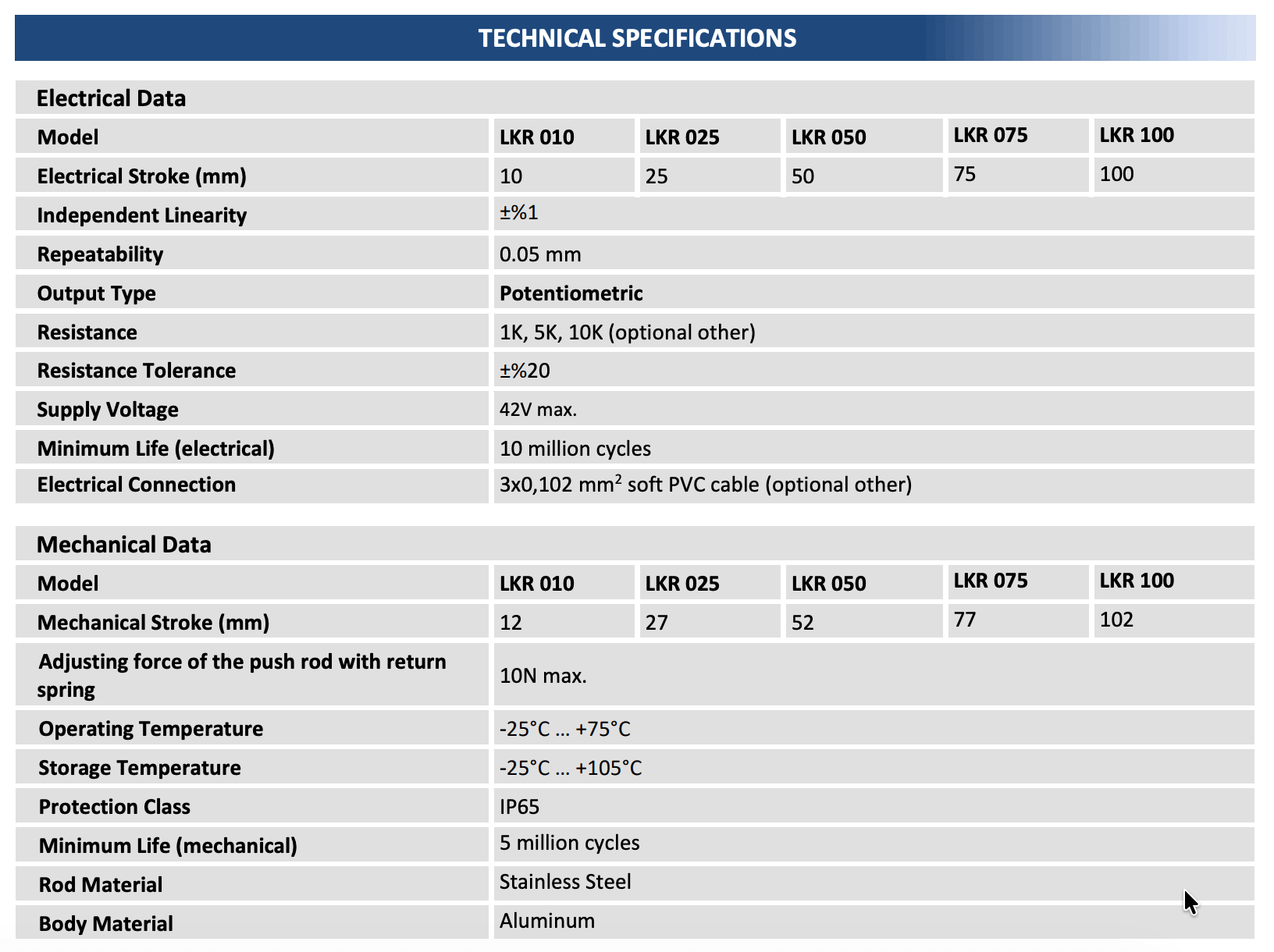

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LKR Series:

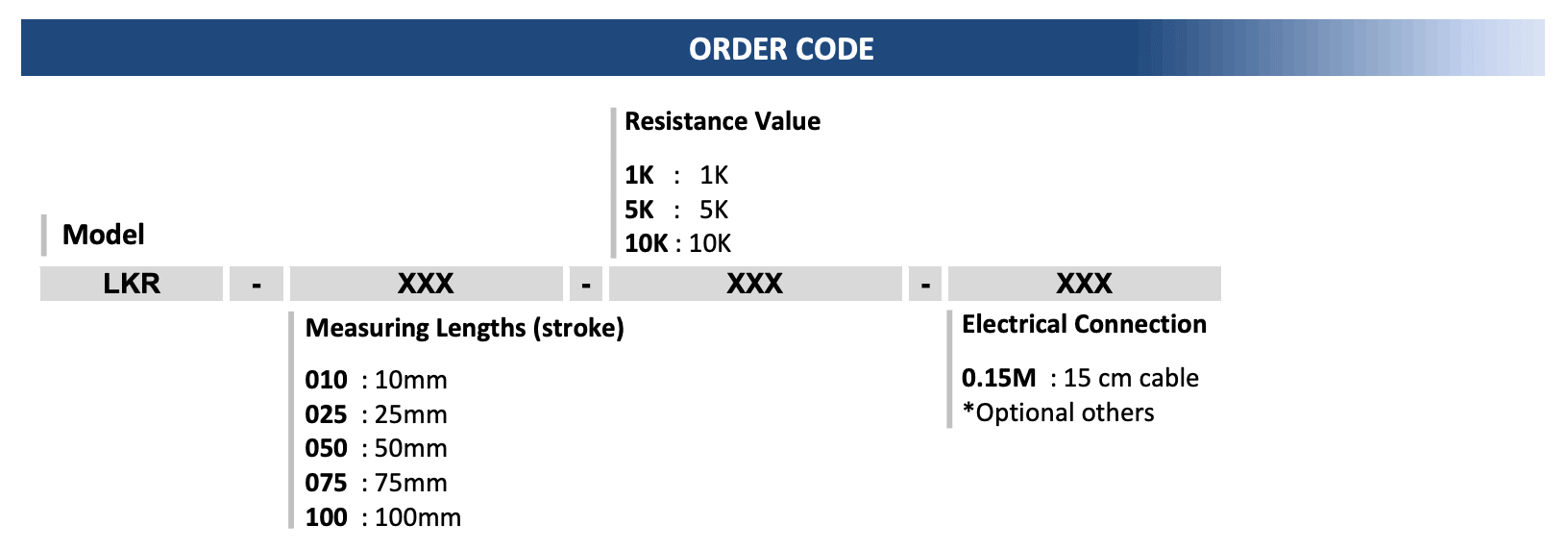

ATEK LKR Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LKR Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
