Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LT Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình ngắn trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

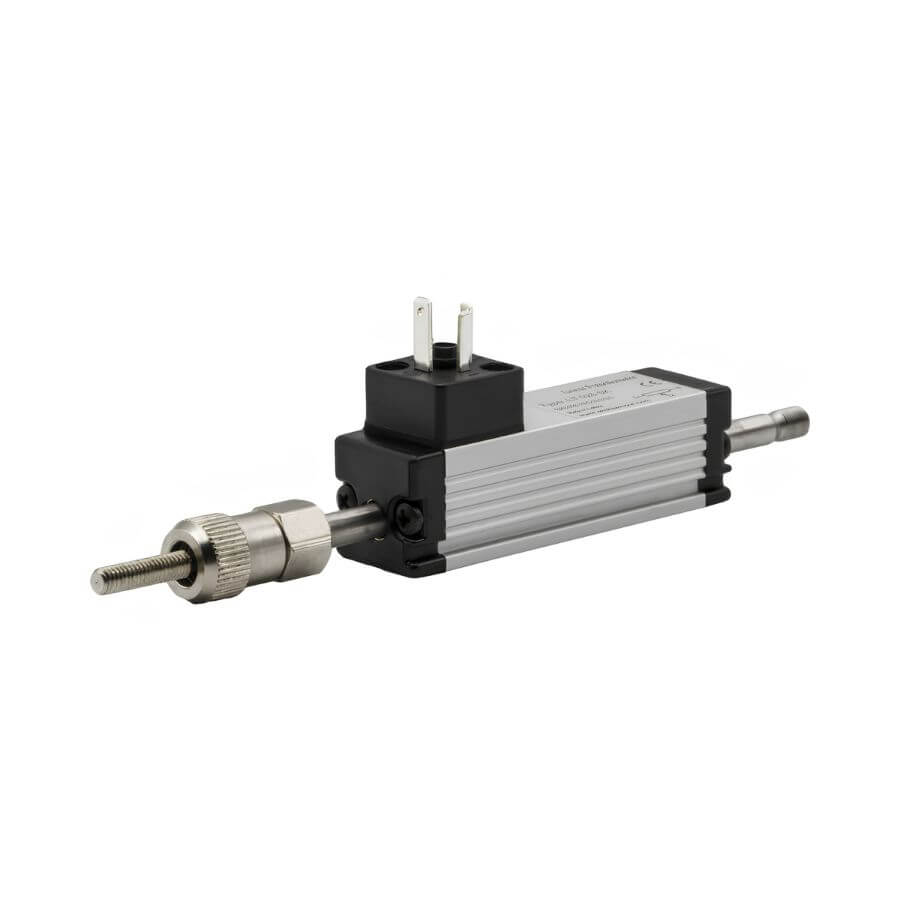

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LT SERIES
ATEK LT-Series là dòng cảm biến vị trí tuyến tính kiểu biến trở (potentiometric) được sản xuất bởi ATEK (Thổ Nhĩ Kỳ). Sản phẩm này chuyên dùng trong không gian hạn hẹp nhờ kích thước cực kỳ nhỏ gọn. Thiết bị hoạt động bằng nguyên lý điện thế, không bị mất vị trí trong trường hợp mất điện.
- Cung cấp đa dạng tín hiệu ngõ ra, bao gồm: Potentiometric, 4-20 mA (có thể tùy chọn 0-20 mA) hoặc điện áp analog 0-10 VDC.
- Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt, thiết bị này không bị ảnh hưởng bởi sự mài mòn và có thể hoạt động trong thời gian dài (với tuổi thọ lên đến 100 triệu lần đo).
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LT SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LT Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
- Trục dẫn: Làm từ chất liệu thép không gỉ cao cấp.
- Phần tử điện trở: Nhựa dẫn điện tuyến tính hóa đặc biệt.
- Kết nối điện: Cáp PVC có chống nhiễu/socket DIN43650-C 4 chân.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LT hoạt động theo nguyên lý chia điện áp - Theo đó:
- Khi trục cảm biến dịch chuyển tuyến tính, con trượt di chuyển dọc theo phần tử điện trở → Làm thay đổi giá trị điện trở đầu ra (tỷ lệ thuận với độ dịch chuyển).
- Tín hiệu điện áp ngõ ra tỷ lệ trực tiếp với vị trí tức thời của trục → Cho phép hệ thống điều khiển đọc chính xác giá trị hành trình theo thời gian thực.
Nhờ công nghệ nhựa dẫn điện tuyến tính hóa đặc biệt, kết hợp với tiếp điểm trượt chất lượng cao, cảm biến vị trí tuyến tính hầu như không bị ảnh hưởng bởi mài mòn cơ học. Đây là một trong những ưu thế vượt trội so với các loại biến trở thông thường.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LT SERIES
Cảm biến vị trí tuyến tính ATEK LT Series sở hữu nhiều ưu điểm vượt trội:
Thiết kế siêu nhỏ gọn: Phù hợp lắp đặt trong không gian hẹp, hành trình đo từ 10 mm - 300 mm.
Chế độ đo tuyệt đối: Không mất vị trí khi cắt nguồn, đảm bảo an toàn và tính liên tục cho hệ thống.
Tuổi thọ lên đến 100 triệu lần đo: Phần tử Conductive Plastic đặc biệt đảm bảo khả năng chống mài mòn, kéo dài vòng đời sản phẩm.
Tốc độ vận hành cao: Chịu được tốc độ dịch chuyển lên đến 5 m/s, phù hợp với các ứng dụng chuyển động nhanh.
Đa dạng tín hiệu ngõ ra: Hỗ trợ ngõ ra 4-20 mA/0-10 VDC giúp thiết bị tương thích với hầu hết PLC, bộ điều khiển và hệ thống SCADA.
Dải nhiệt độ hoạt động rộng: Cảm biến vị trí biến trở này có thể hoạt động ổn định trong dải nhiệt từ -30°C đến +100°C, hoàn toàn ứng dụng tốt trong môi trường công nghiệp khắc nghiệt.
Cấp bảo vệ IP40: Bảo vệ tốt và chống bụi xâm nhập, đảm bảo độ tin cậy trong môi trường sản xuất công nghiệp.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LT SERIES
Cảm biến vị trí tuyến tính ATEK LT Series là lựa chọn đáng tin cậy trong nhiều ngành công nghiệp như:
- Ứng dụng y tế.
- Công nghệ xây dựng.
- Lắp ráp/kiểm thử thiết bị.
- Công nghệ đo lường/điều khiển.
- Kỹ thuật sản xuất như máy chế biến gỗ, máy tán đinh, máy đóng gói và máy hàn...
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LT SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LT Series là giải pháp đo hành trình ngắn, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

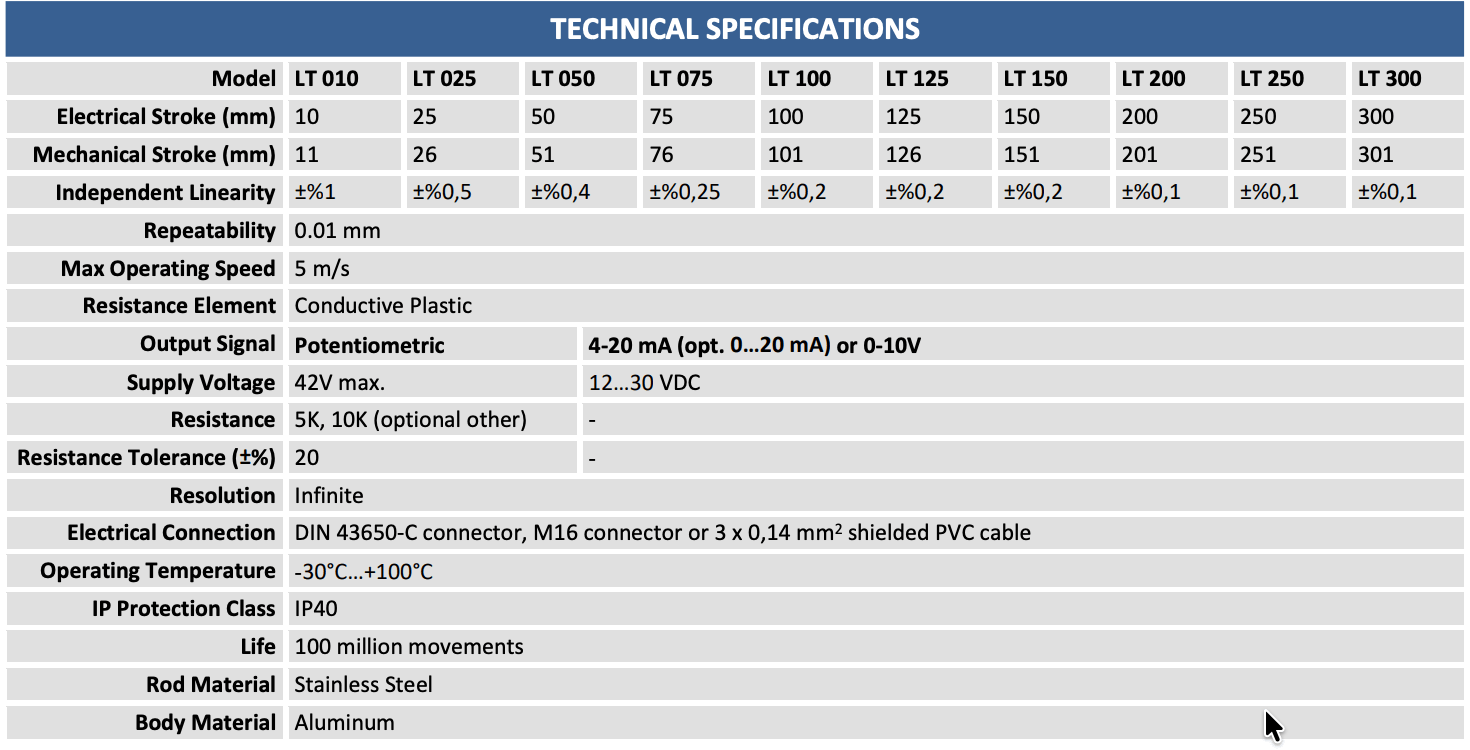

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LT Series:

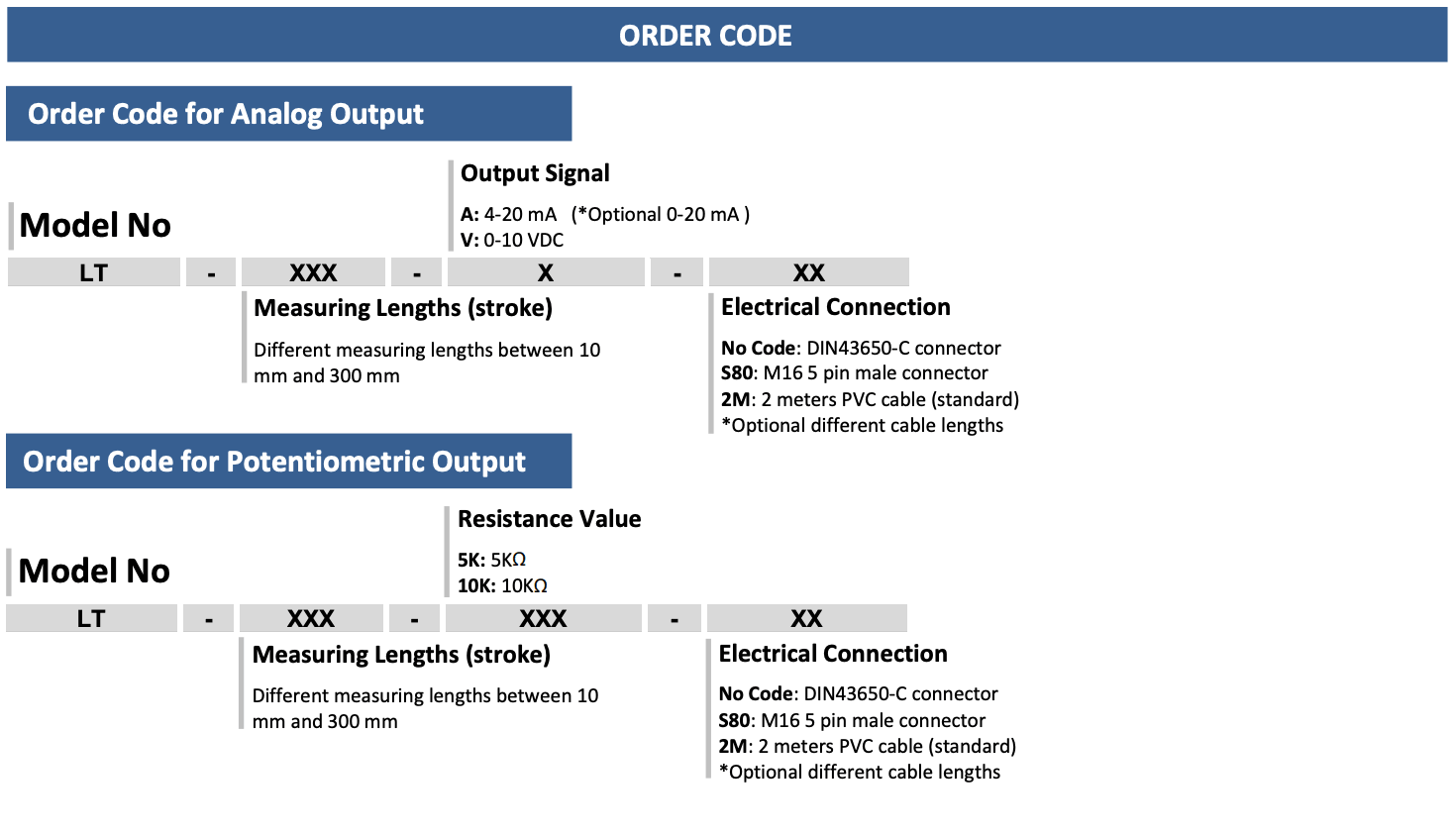

ATEK LT Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LT Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
