Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LTC Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình trung bình trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

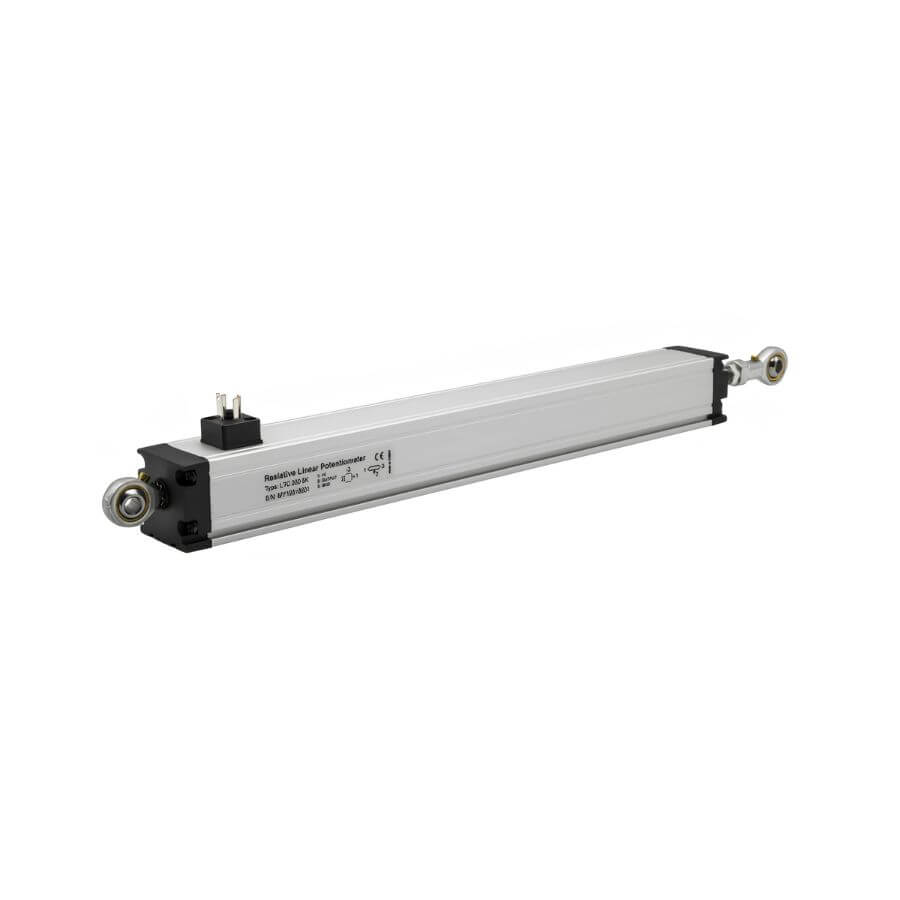

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTC SERIES
Tính năng quan trọng nhất của cảm biến vị trí dòng LTC là sở hữu khớp nối ở cả hai phía. Nhờ các khớp nối này mà thiết bị có khả năng chuyển động góc lên đến tối đa 30° trong quá trình lắp đặt và vận hành. Trong các mẫu cảm biến vị trí tuyến tính này, ổ cắm tạo thành góc 90° với thân máy.
ATEK LTC hoạt động bằng nguyên lý điện thế, nghĩa là không bị mất vị trí khi mất điện. Có các tùy chọn đầu ra điện thế 4-20 mA (tùy chọn 0-20 mA) hoặc analog 0-10V.
Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt, cảm biến không bị ảnh hưởng bởi sự mài mòn và hoạt động trong thời gian dài với tuổi thọ lên đến 50 triệu lần đo.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTC SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LTC Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
- Trục dẫn: Làm từ chất liệu thép không gỉ cao cấp.
- Phần tử điện trở: Nhựa dẫn điện tuyến tính hóa đặc biệt.
- Khớp nối bi kép: Cho phép xoay góc tối đa ±30° theo mọi hướng.
- Kết nối điện: Cáp PVC có chống nhiễu, kết nối ổ cắm DIN43650-C hoặc M12.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LTC hoạt động theo nguyên lý chiết áp - Theo đó:
Khi cần đẩy di chuyển tuyến tính, con trượt trượt dọc theo phần tử điện trở.
Vị trí của con trượt làm thay đổi tỉ lệ điện trở giữa hai phần → điện áp đầu ra thay đổi tỷ lệ thuận với độ dịch chuyển.
Tín hiệu điện áp này được đọc bởi bộ điều khiển (PLC, màn hình chỉ thị...) để xác định vị trí tức thời.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTC SERIES
Cảm biến vị trí tuyến tính ATEK LTC Series sở hữu nhiều ưu điểm vượt trội:
Lắp đặt dễ dàng, linh hoạt: Khớp nối bi kép hai đầu cho phép góc lệch lắp đặt ±30°, phù hợp với các ứng dụng mà trục di chuyển không hoàn toàn thẳng hàng.
Độ phân giải cao 0,01 mm: Cho phép phát hiện những dịch chuyển rất nhỏ trong điều kiện điều khiển chính xác.
Tuổi thọ cơ học cực cao: Lên đến 50 triệu lần chuyển động, nhờ vật liệu nhựa dẫn điện được tối ưu hóa chống mài mòn.
Tốc độ hoạt động cao đến 5 m/s: Đáp ứng được các ứng dụng chuyển động nhanh.
Đo tuyệt đối: Không mất dữ liệu vị trí khi mất điện.
Đầu ra đa dạng: Potentiometric 4-20 mA hoặc Analog 0-10 V DC, dễ tích hợp với PLC và hệ thống SCADA phổ biến.
Cấp bảo vệ IP62: Chống bụi và tia nước, phù hợp với môi trường sản xuất có độ ẩm và bụi bẩn.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTC SERIES
Cảm biến vị trí tuyến tính ATEK LTC Series là lựa chọn đáng tin cậy trong nhiều ngành công nghiệp như:
- Máy ép phun nhựa
- Máy uốn kim loại
- Máy móc chế biến đá cẩm thạch
- Máy cưa
- Máy chuyển tải
- Máy thủy lực
- Máy gia công kim loại
- Máy uốn ống
- Máy móc dệt may
- Máy cắt định hình
- Ứng dụng robot
- Các ứng dụng tự động hóa khác.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTC SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LTC Series là giải pháp đo hành trình trung bình, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

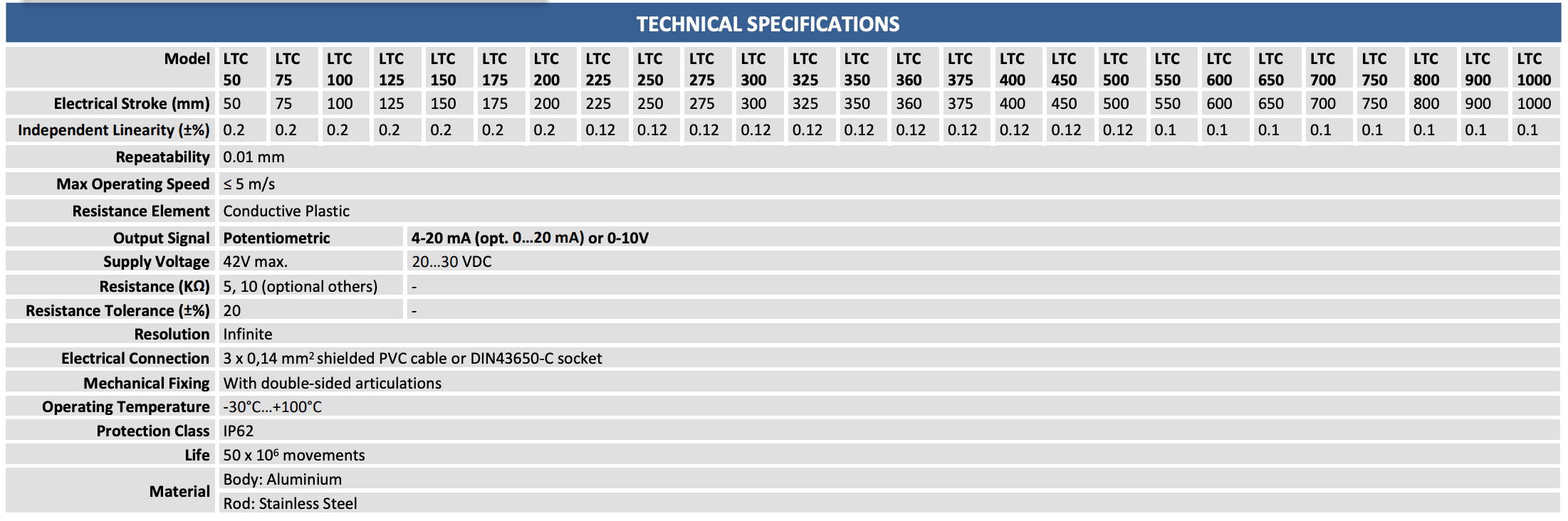

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LTC Series:

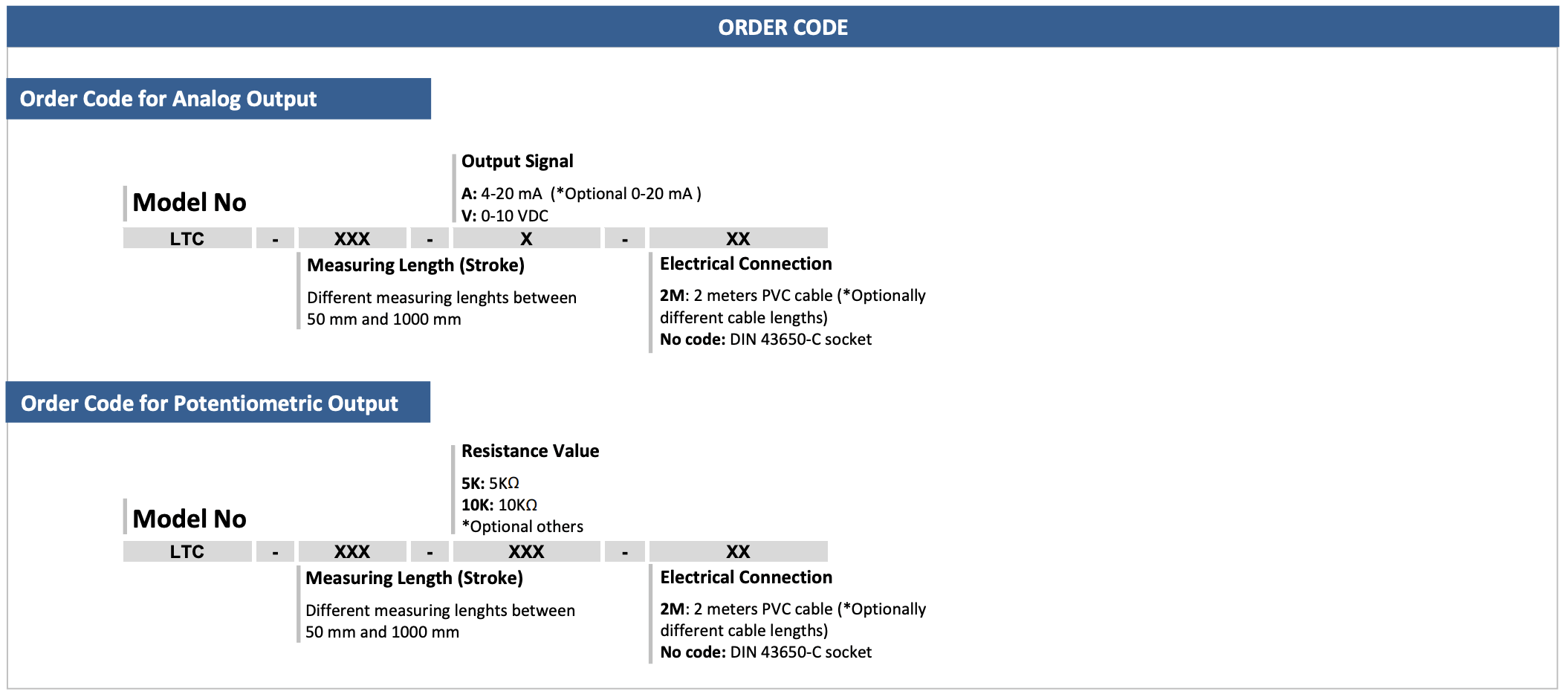

ATEK LTC Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LTC Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
