Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LTK Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình dài trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

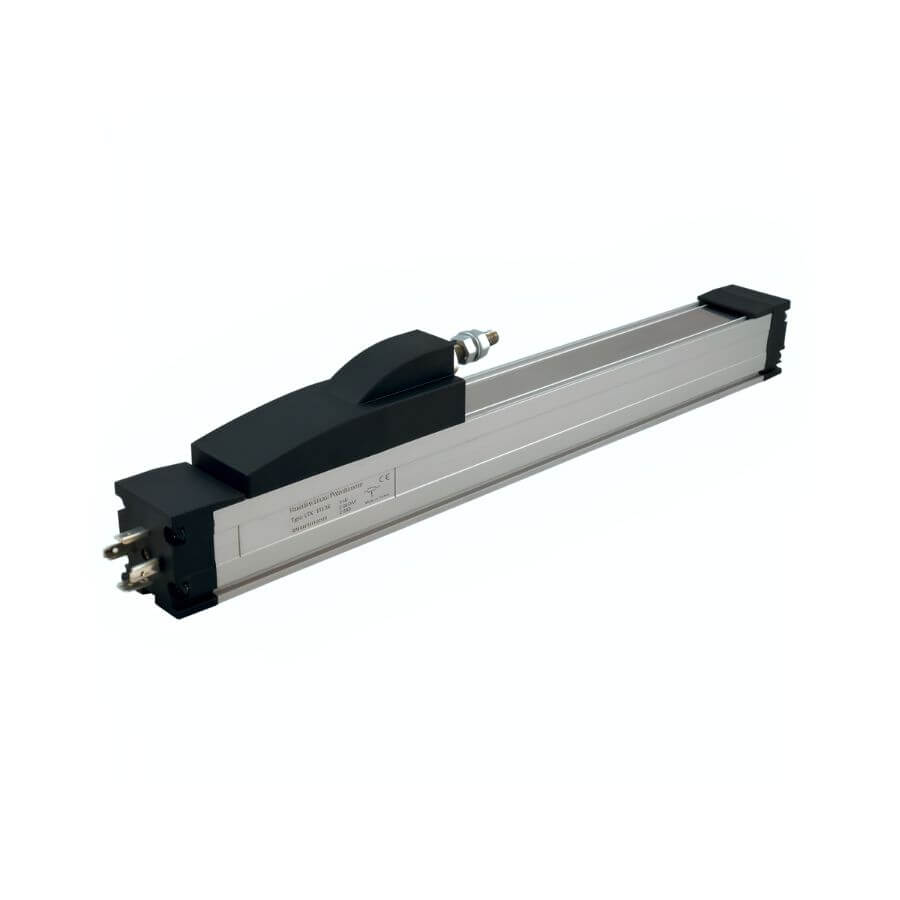

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTK SERIES
Đặc điểm quan trọng nhất của cảm biến vị trí tuyến tính dòng LTK là hệ thống trượt không cần thanh dẫn hướng. Thiết bị thực hiện phép đo bằng cách di chuyển thanh trượt dọc theo biên dạng. Điều này giúp thân máy ngắn hơn và cho phép chiều dài hành trình lên đến 1500 mm.
- Cảm biến hoạt động bằng nguyên lý điện thế, nghĩa là không bị mất vị trí khi mất điện.
- Các tùy chọn đầu ra điện thế 4-20 mA (tùy chọn 0-20 mA) hoặc analog 0-10V.
- Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt, cảm biến không bị ảnh hưởng bởi sự mài mòn và hoạt động trong thời gian dài với tuổi thọ lên đến 100 triệu lần đo.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTK SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LTK Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
- Phần tử điện trở: Nhựa dẫn điện tuyến tính hóa đặc biệt - chịu mài mòn vượt trội.
Con trượt: Làm bằng nhựa kỹ thuật cao, di chuyển tự do dọc theo thân cảm biến.
Chân gắn kết: Kiểu điều chỉnh được, hỗ trợ lắp đặt linh hoạt trong không gian hẹp.
- Kết nối điện: Kết nối ổ cắm DIN43650-A.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LTK hoạt động theo nguyên lý chiết áp - Theo đó:
Khi con trượt di chuyển tuyến tính dọc theo thân cảm biến, điện áp đầu ra thay đổi tỷ lệ thuận với vị trí dịch chuyển. Tín hiệu này sau đó được xử lý và chuyển đổi thành các ngõ ra chuẩn công nghiệp (4-20mA, 0-10V hoặc tín hiệu biến trở thuần).
Nhờ sử dụng phần tử điện trở nhựa dẫn điện được tuyến tính hóa bằng phương pháp đặc biệt, cảm biến đảm bảo giá trị đo ổn định và đồng đều qua toàn bộ hành trình.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTK SERIES
Cảm biến vị trí tuyến tính ATEK LTK Series sở hữu nhiều ưu điểm vượt trội:
Dải đo rộng linh hoạt: Từ 50 - 1500mm, với 27 kích thước tiêu chuẩn - đáp ứng đa dạng yêu cầu hành trình.
Độ tuyến tính cao ±0,1%: Đảm bảo độ chính xác lặp lại trong suốt vòng đời sản phẩm.
Độ phân giải 0,01mm: Cho phép theo dõi vị trí với mức chi tiết tới 0,01mm, phù hợp với ứng dụng gia công chính xác.
Tuổi thọ cơ học cao: Lên đến 100 triệu lần dịch chuyển nhờ khả năng chịu mài mòn tốt hơn biến trở dây quấn truyền thống.
Tốc độ vận hành cao: Lên đến 5 m/s - rất phù hợp với các ứng dụng máy móc chuyển động nhanh.
Vận hành tuyệt đối: Không mất dữ liệu khi bị mất điện đột ngột.
Nhiều tùy chọn ngõ ra: 4-20mA, 0-10V - đảm bảo khả năng tương thích với hầu hết các PLC, bộ điều khiển và hệ thống SCADA.
Thiết kế không trục: Giảm tải cơ học, đơn giản hóa công tác lắp đặt, phù hợp với không gian hạn chế.
Nhiệt độ hoạt động rộng: Từ -30°C đến +100°C, đáp ứng hầu hết các môi trường sản xuất khắc nghiệt.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTK SERIES
Cảm biến vị trí tuyến tính ATEK LTK Series là lựa chọn đáng tin cậy trong nhiều ngành công nghiệp như:
Máy móc chế biến gỗ, máy tán đinh, máy đóng gói...
Công nghệ sản xuất
Công nghệ đo lường và điều khiển
Máy thủy lực
Máy ép phanh
Máy gia công kim loại
Máy uốn ống
Thiết bị lắp ráp và kiểm tra
Ứng dụng trong y tế
Công nghệ xây dựng.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTK SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LTK Series là giải pháp đo hành trình dài, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

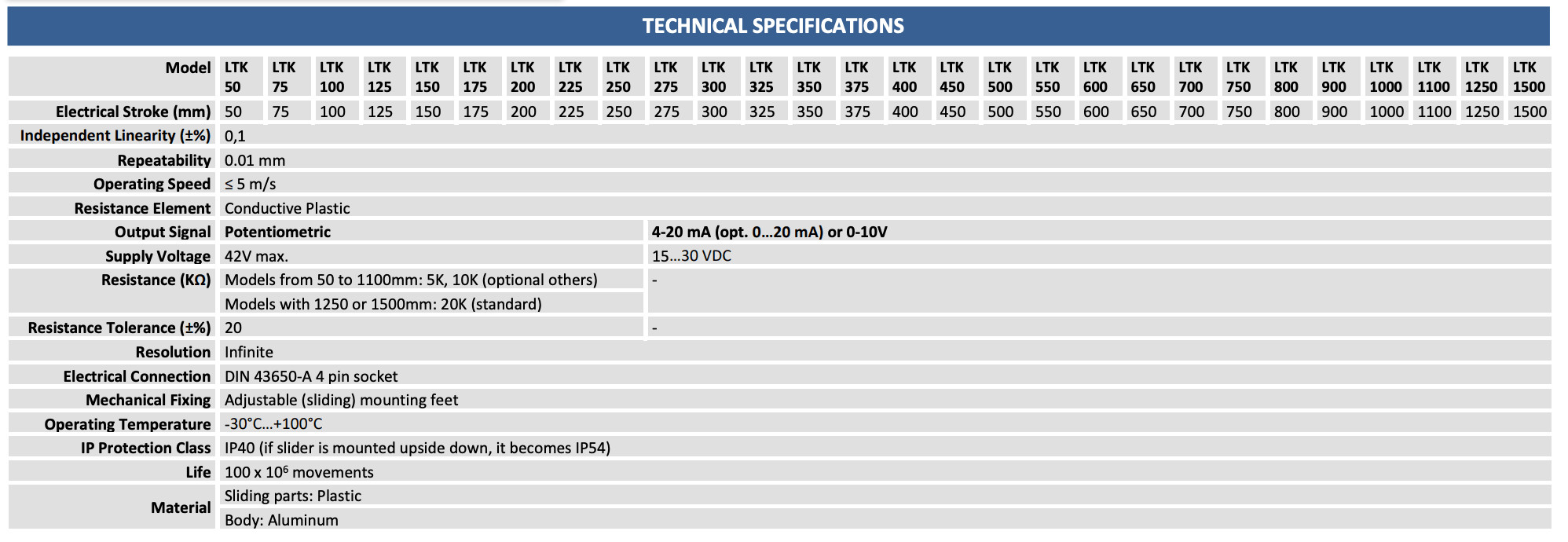

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LTK Series:

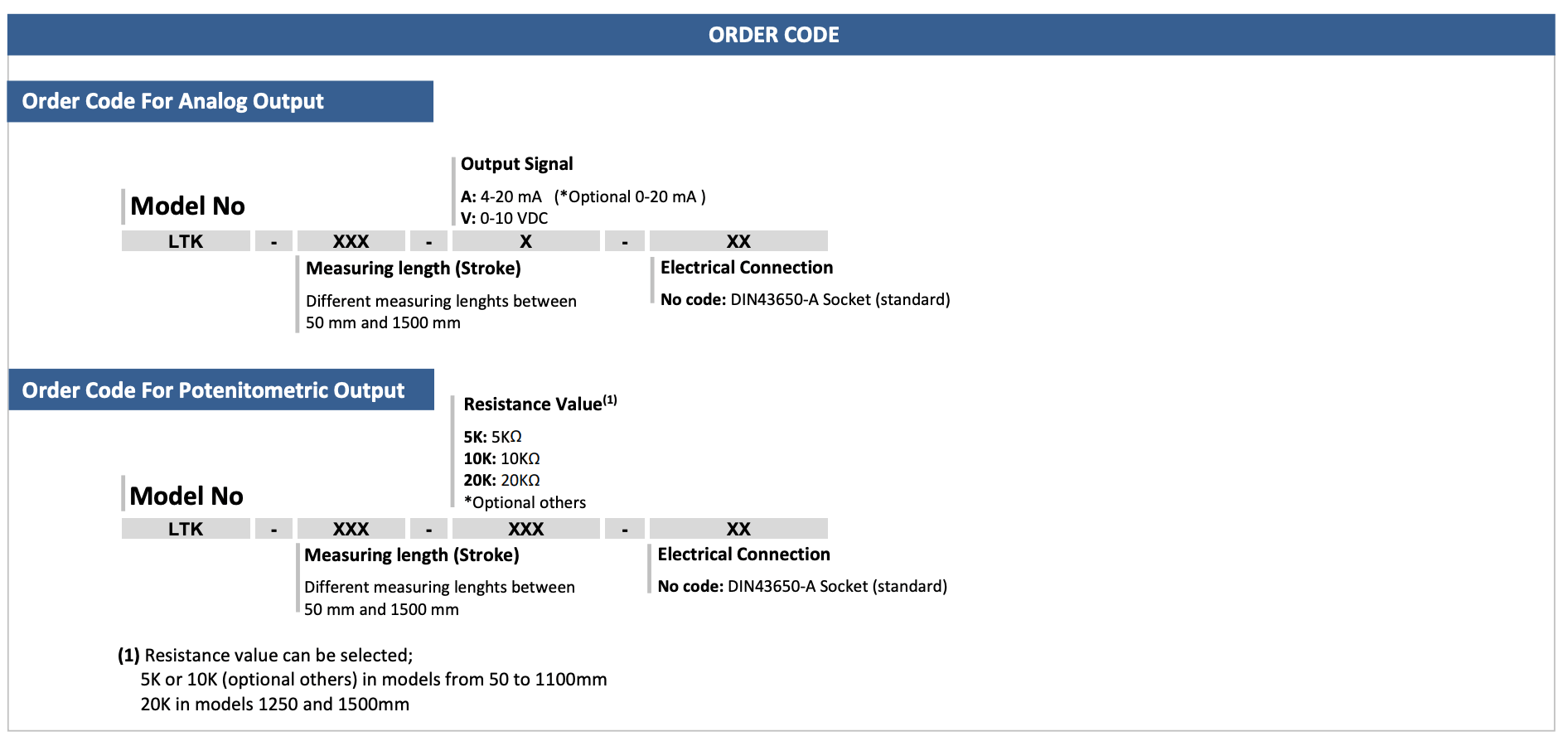

ATEK LTK Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LTK Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
