Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LTM Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình trung bình trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

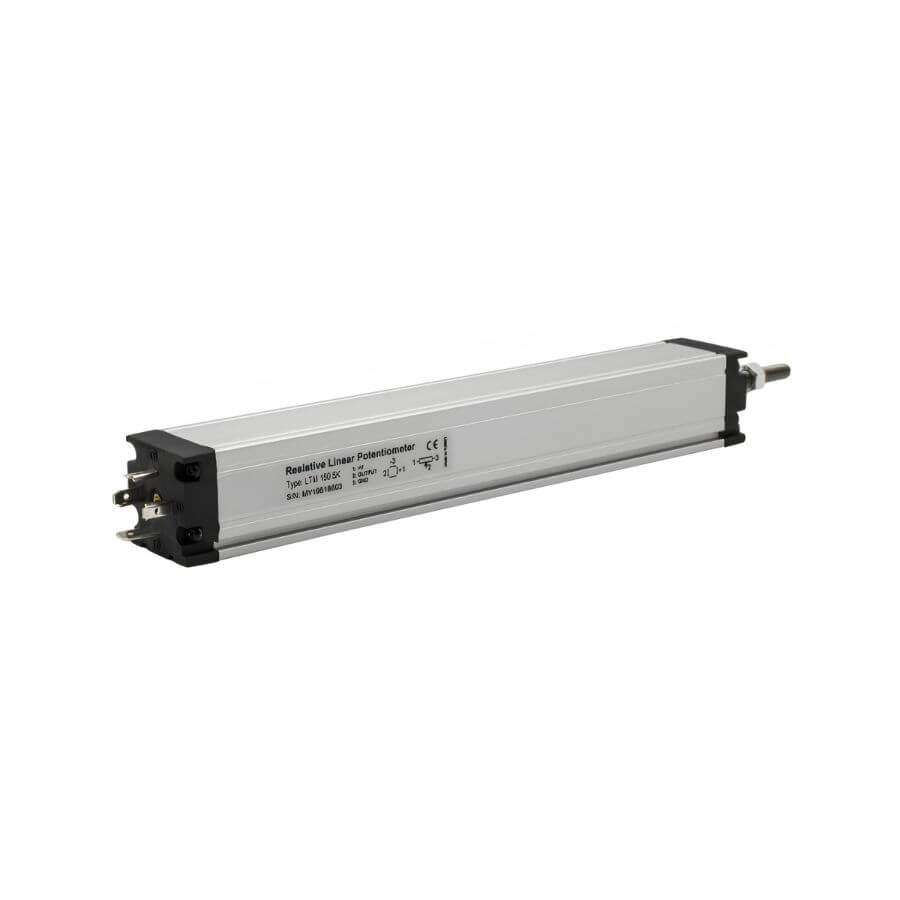

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTM SERIES
ATEK LTM Series là dòng cảm biến vị trí tuyến tính kiểu biến trở (potentiometric), với cơ chế một thanh dẫn một phía (one-sided actuating rod) được sản xuất bởi ATEK (Thổ Nhĩ Kỳ). Sản phẩm này chuyên dùng trong không gian hạn hẹp nhờ kích thước nhỏ gọn.
Thiết bị hoạt động bằng nguyên lý điện thế, không bị mất vị trí trong trường hợp mất điện. Cung cấp đa dạng tín hiệu ngõ ra, bao gồm Potentiometric, 4-20 mA (có thể tùy chọn 0-20 mA) hoặc điện áp analog 0-10 VDC.
Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt, thiết bị không bị ảnh hưởng bởi sự mài mòn và có thể hoạt động trong thời gian dài (với tuổi thọ lên đến 50 triệu lần đo).
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTM SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LTM Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
- Trục dẫn: Làm từ chất liệu thép không gỉ cao cấp.
- Phần tử điện trở: Nhựa dẫn điện tuyến tính hóa đặc biệt.
- Chân đỡ lắp đặt: Có thể trượt điều chỉnh vị trí linh hoạt.
- Kết nối điện: Cáp PVC có chống nhiễu hoặc ổ cắm DIN43650-A.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LTM hoạt động theo nguyên lý chia điện áp - Theo đó:
- Khi thanh dẫn di chuyển tuyến tính theo một chiều, con trượt nội bộ dịch chuyển dọc theo phần tử điện trở, làm thay đổi điện áp ngõ ra tỷ lệ trực tiếp với vị trí tức thời của thanh dẫn.
- Cảm biến hoạt động ở chế độ đo tuyệt đối - nhờ nguyên lý potentiometric, thông tin vị trí được duy trì ngay cả khi mất nguồn điện đột ngột.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTM SERIES
Cảm biến vị trí tuyến tính ATEK LTM Series sở hữu nhiều ưu điểm vượt trội:
- Cấp bảo vệ IP62.
- Hành trình đo rộng 50-1000 mm.
- Chế độ đo tuyệt đối - không mất thông tin vị trí khi cắt nguồn.
- Tuổi thọ 50 triệu lần dịch chuyển - chống mài mòn cơ học tốt.
- Tốc độ vận hành lên đến 5 m/s - đáp ứng các ứng dụng chuyển động nhanh.
- Lắp đặt nhanh, linh hoạt - không cần gia công thêm giá đỡ.
- Đa dạng tín hiệu ngõ ra (4-20 mA (tùy chọn 0-20 mA) hoặc 0-10 VDC), tương thích linh hoạt với hầu hết PLC và hệ thống SCADA.
- Dải nhiệt độ làm việc rộng từ -30°C đến +100°C, phù hợp môi trường công nghiệp khắc nghiệt.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTM SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LTM Series là giải pháp đo hành trình trung bình, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.
- Công nghệ đo lường/điều khiển.
- Máy thủy lực.
- Máy ép phanh.
- Máy gia công kim loại.
- Máy uốn.
- Thiết bị lắp ráp và kiểm tra.
- Ứng dụng y tế.
- Công nghệ xây dựng.
- Máy móc dệt may.
- Kỹ thuật sản xuất như máy chế biến gỗ, máy tán đinh, máy đóng gói...
- Các ứng dụng tự động hóa khác.

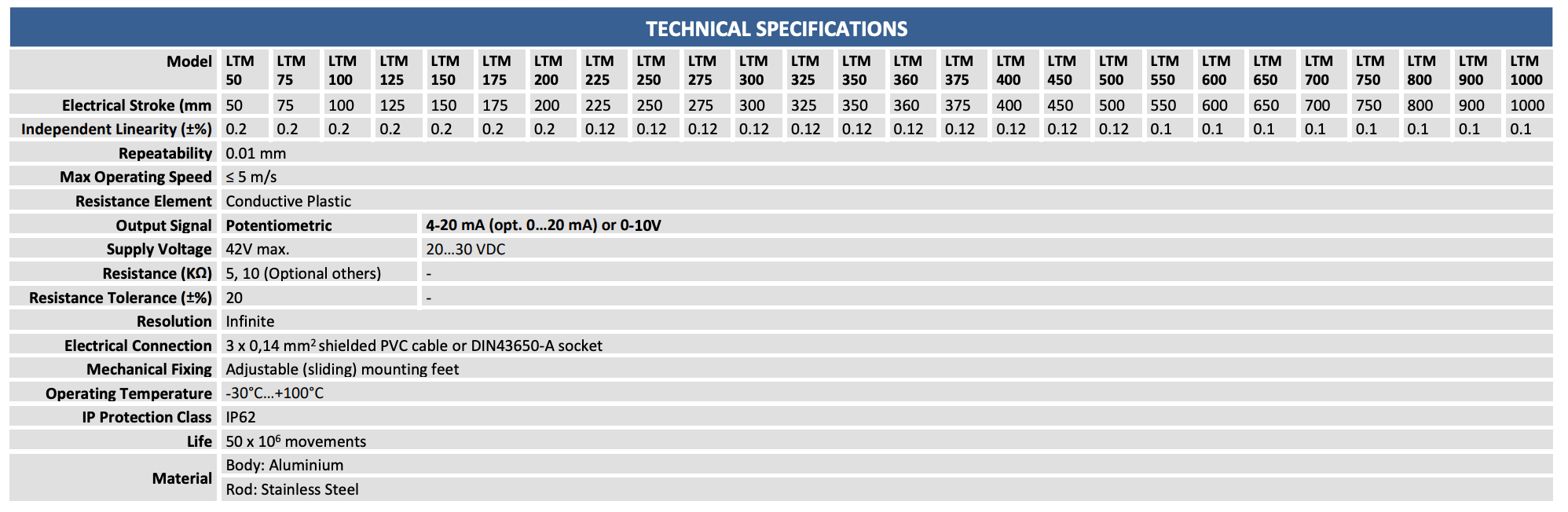

THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTM SERIES
Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LTM Series:

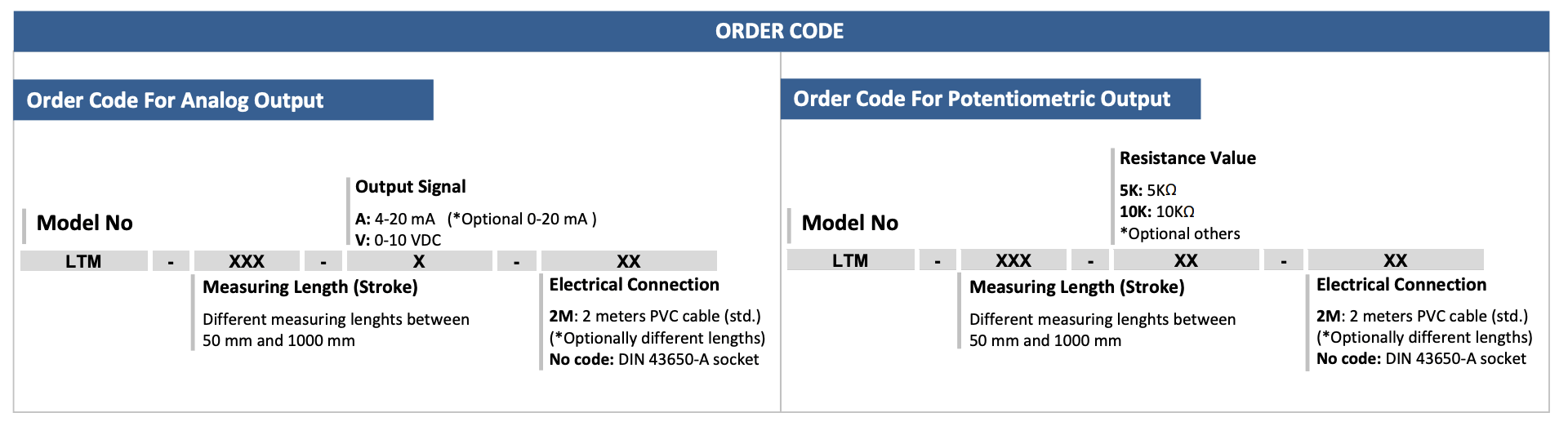

ATEK LTM Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LTM Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
