Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LTP Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình trung bình trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

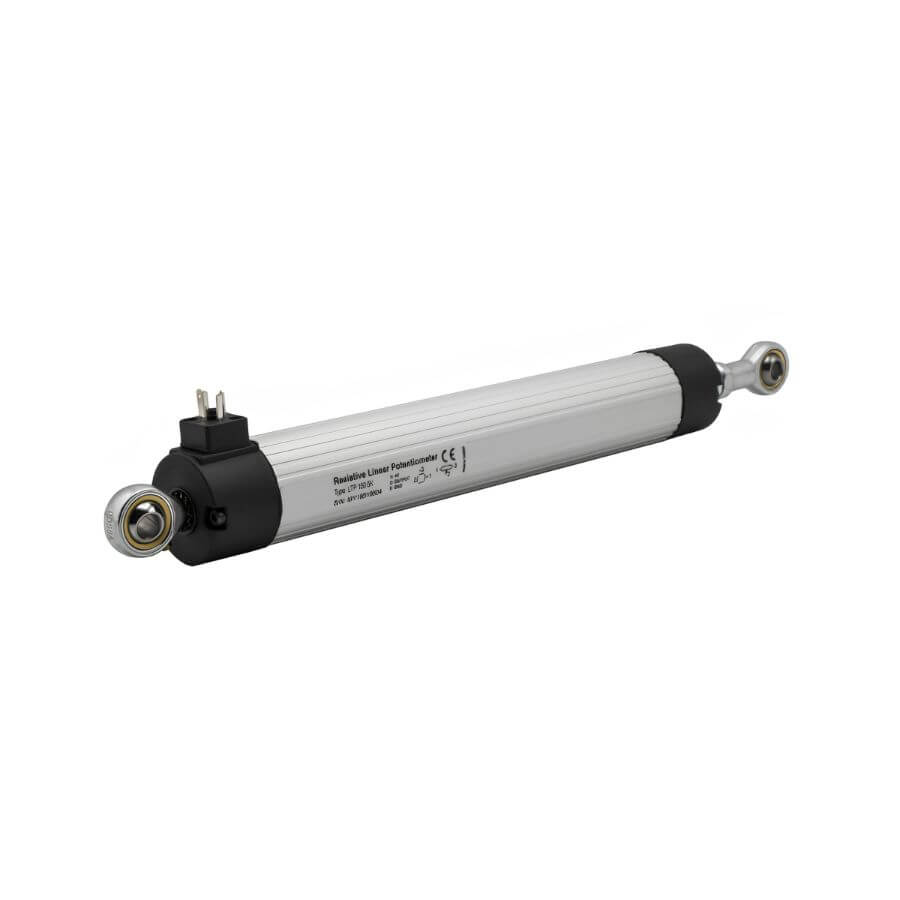

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTP SERIES
Tính năng quan trọng nhất của cảm biến vị trí tuyến tính dòng LTP là có khớp nối ở cả hai phía. Nhờ các khớp nối này, thiết bị có khả năng chuyển động góc lên đến tối đa 30° trong quá trình lắp đặt và vận hành.
ATEK LTP hoạt động bằng nguyên lý điện thế, nghĩa là không bị mất vị trí khi mất điện. Có các tùy chọn đầu ra đa dạng 4-20 mA (tùy chọn 0-20 mA) hoặc analog 0-10V.
Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt, cảm biến không bị ảnh hưởng bởi sự mài mòn và hoạt động trong thời gian dài với tuổi thọ lên đến 50 triệu lần đo.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTP SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LTP Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
- Trục dẫn: Làm từ chất liệu thép không gỉ cao cấp.
- Phần tử điện trở: Nhựa dẫn điện tuyến tính hóa đặc biệt.
- Khớp nối cầu hai đầu: Cho phép vận động góc ±30°, lắp đặt dễ dàng kể cả trong điều kiện không đồng trục.
- Kết nối điện: Cáp PVC có chống nhiễu, DIN43650-C hoặc ổ cắm M12.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LTP hoạt động theo nguyên lý chiết áp - Theo đó:
- Khi trục đo dịch chuyển, con trượt sẽ trượt dọc theo dải điện trở làm thay đổi tỷ lệ điện trở và qua đó tạo ra tín hiệu điện áp/dòng điện tỷ lệ thuận với vị trí hiện tại.
- Khi mất nguồn điện, cảm biến vẫn ghi nhớ và trả về chính xác vị trí cuối cùng ngay khi được cấp điện lại. Đây là ưu thế then chốt trong các ứng dụng yêu cầu an toàn và liên tục sản xuất.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTP SERIES
Cảm biến vị trí tuyến tính ATEK LTP Series sở hữu nhiều ưu điểm vượt trội:
- Đo tuyệt đối - không mất dữ liệu vị trí khi mất nguồn.
- Khớp nối kép hai đầu ±30° - linh hoạt lắp đặt, giảm tải cơ học, phù hợp với nhiều kiểu cơ cấu máy.
- Tuổi thọ lên đến 50 triệu lần vận hành.
- Độ phân giải vô hạn - không bị giới hạn bởi bước xung.
- Độ lặp lại 0,01 mm - đảm bảo tính ổn định đo lường qua hàng triệu chu kỳ.
- Tốc độ vận hành tối đa 5 m/s - phù hợp cả cho máy móc tốc độ cao.
- Dải đo phong phú (26 mức từ 50 mm đến 1000 mm), dễ dàng chọn đúng tầm đo.
- Nhiều tùy chọn đầu ra (4-20 mA, 0-20 mA (tùy chọn), 0-10 VDC), tương thích rộng rãi với PLC/DCS.
- Thiết kế nhỏ gọn - dễ tích hợp vào không gian lắp đặt hạn chế.
- Bảo vệ IP62 - chống bụi và chống tia nước phun, bền trong môi trường nhà máy.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTP SERIES
Cảm biến vị trí tuyến tính ATEK LTP Series là lựa chọn đáng tin cậy trong nhiều ngành công nghiệp như:
- Máy ép phun nhựa
- Máy uốn kim loại
- Máy móc chế biến đá cẩm thạch
- Máy cưa
- Máy chuyển tải
- Máy thủy lực
- Máy gia công kim loại
- Máy uốn ống
- Máy móc dệt may
- Máy cắt định hình
- Ứng dụng robot
- Các ứng dụng tự động hóa khác.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTP SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LTP Series là giải pháp đo hành trình trung bình, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

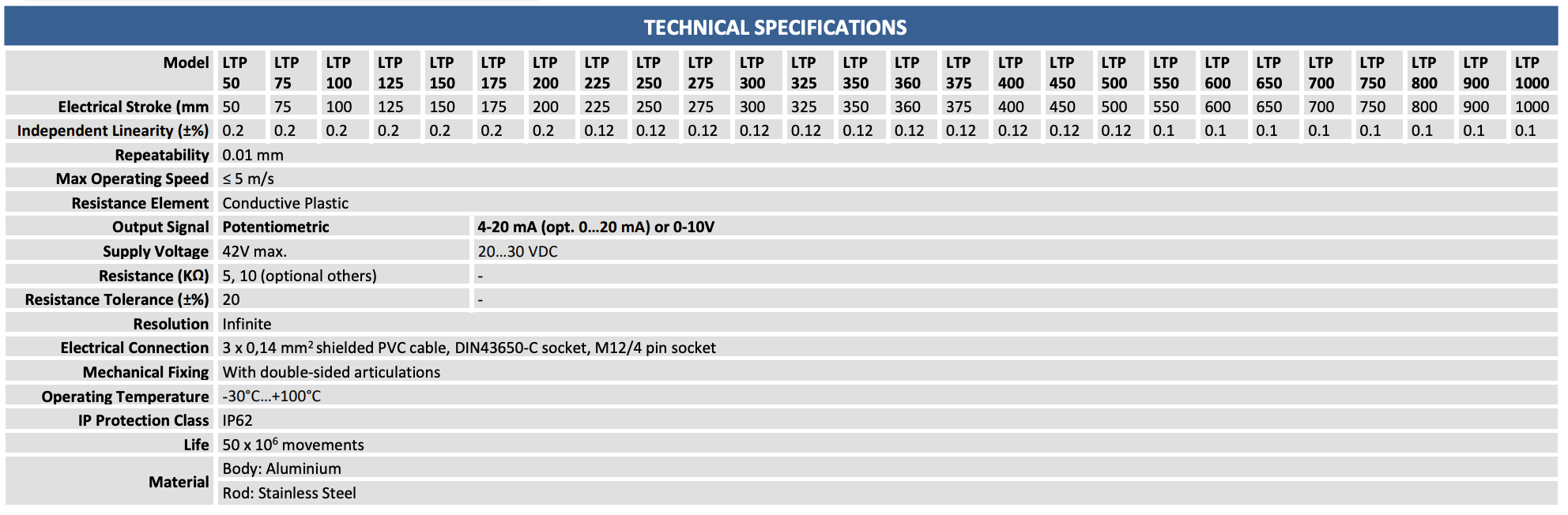

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LTP Series:

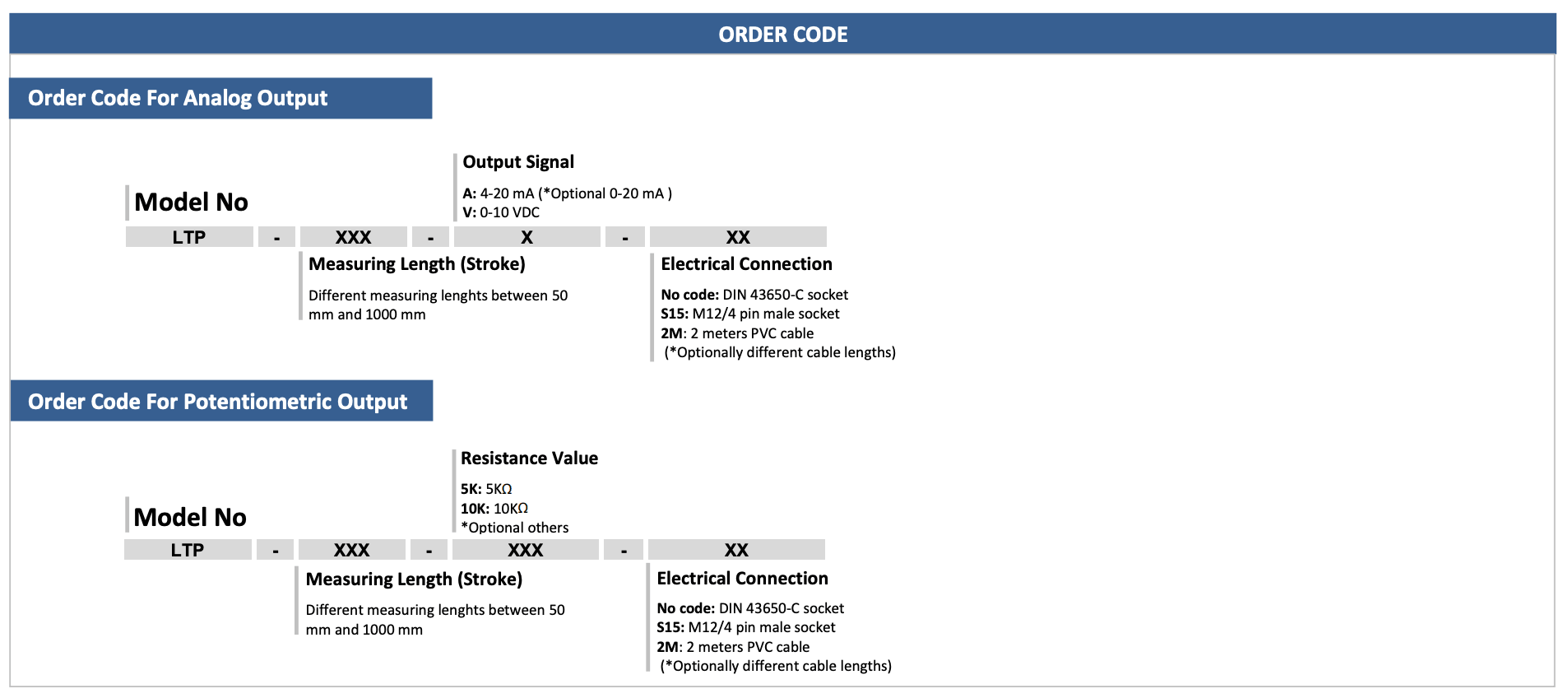

ATEK LTP Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LTP Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
