Trong các hệ thống tự động hóa hiện đại, việc đo lường và giám sát vị trí tuyến tính là yếu tố đảm bảo chất lượng và hiệu quả vận hành. Cảm biến vị trí tuyến tính ATEK LTR Series với công nghệ biến trở là một trong những giải pháp tối ưu cho nhu cầu đo hành trình ngắn (10 mm - 150 mm) trong không gian lắp đặt hạn chế - đảm bảo độ chính xác cao, thiết kế gọn nhẹ và độ bền vượt trội.

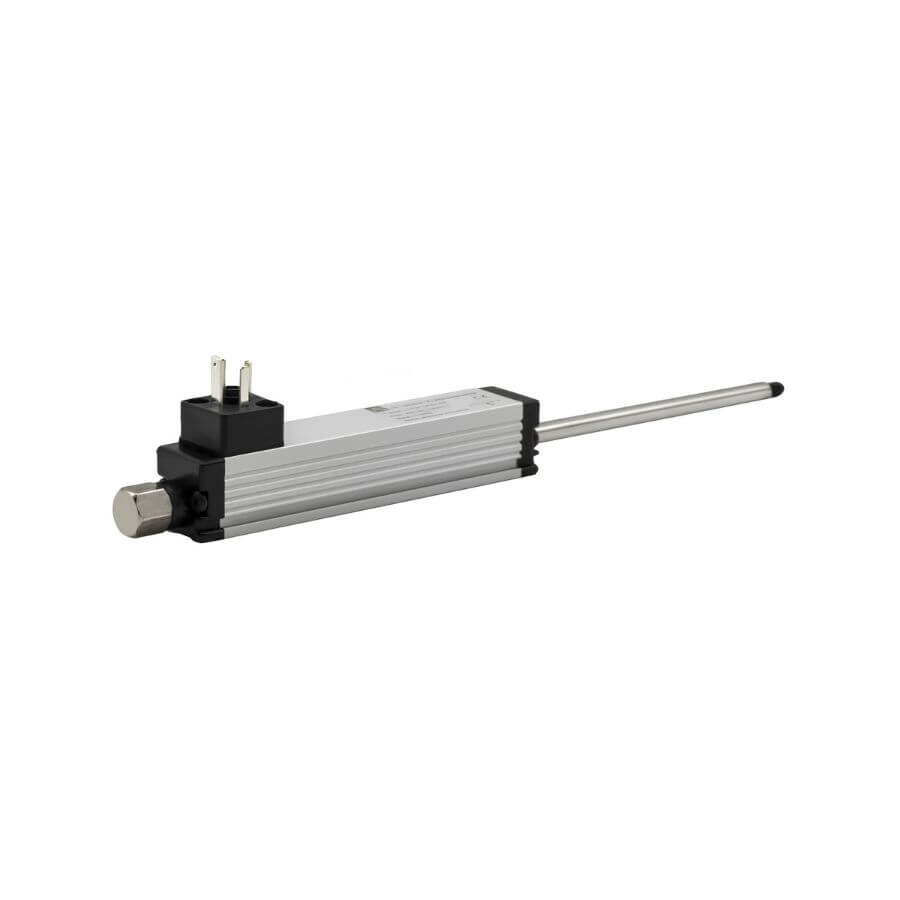

SƠ LƯỢC VỀ CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTR SERIES
Tính năng quan trọng nhất của cảm biến vị trí dòng LTR là cơ chế lò xo hồi phục độc đáo.
Cảm biến này hoạt động bằng nguyên lý điện thế, nghĩa là không bị mất vị trí khi mất nguồn. Các tùy chọn đầu ra điện thế 4-20 mA (tùy chọn 0-20 mA) hoặc analog 0-10V.
Nhờ hợp kim điện trở nhựa dẫn điện tuyến tính và các tiếp điểm đặc biệt, cảm biến không bị ảnh hưởng bởi sự mài mòn và hoạt động trong thời gian dài với tuổi thọ lên đến 100 triệu lần đo.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTR SERIES
Cấu Tạo Cơ Bản
Cảm biến vị trí tuyến tính điện thế ATEK LTR Series được cấu thành từ các phần chính sau đây:
- Thân: Làm từ chất liệu nhôm anod hóa/vật liệu công nghiệp cao cấp - có khả năng chống ăn mòn, nhẹ, độ bền cơ học cao.
- Cần đo: Làm từ thép không gỉ - chịu lực, bền bỉ theo thời gian.
- Phần tử điện trở: Nhựa dẫn điện tuyến tính hóa đặc biệt.
- Hệ thống lò xo hồi phục: Cho phép cần đo tự động trở về vị trí ban đầu khi không còn lực tác động.
- Kết nối điện: Tùy chọn kết nối cáp hoặc ổ cắm DIN 43650-C.
Nguyên Lý Hoạt Động
Cảm biến vị trí biến trở LTR hoạt động theo nguyên lý biến trở tuyến tính - Theo đó:
Khi cần đo di chuyển theo chiều dọc trục, con trượt bên trong dịch chuyển dọc theo phần tử điện trở, tạo ra sự thay đổi điện áp tỉ lệ tuyến tính với vị trí.
Tín hiệu này được chuyển đổi thành ngõ ra dạng 4-20 mA, 0-10 VDC hoặc trực tiếp là tín hiệu Potentiometric.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTR SERIES
Cảm biến vị trí tuyến tính ATEK LTR Series sở hữu nhiều ưu điểm vượt trội:
Hệ thống lò xo hồi phục tích hợp: Cần đo tự động trở về vị trí gốc khi không có lực tác động - phù hợp cho các ứng dụng đo theo chu kỳ, không cần cơ cấu kéo ngược bên ngoài.
Đo tuyệt đối: Không mất vị trí khi cúp điện - đảm bảo an toàn và liên tục cho dây chuyền sản xuất.
Tuổi thọ cực cao: Lên đến 100 triệu chu kỳ, nhờ vật liệu nhựa dẫn điện được tuyến tính hóa và tiếp điểm đặc biệt không bị ảnh hưởng bởi mài mòn.
Tốc độ vận hành nhanh: Chịu được tốc độ đo lên đến 5 m/s.
Độ lặp lại cao 0,01 mm: Đảm bảo kết quả nhất quán qua hàng triệu lần đo.
Ngõ ra linh hoạt: Potentiometric, 4-20 mA (tùy chọn 0-20 mA) và 0-10 VDC - đảm bảo khả năng tương thích với PLC, SCADA và các hệ thống điều khiển hiện đại.
Nhiệt độ hoạt động rộng: -30°C đến +100°C - phù hợp với nhiều ứng dụng trong môi trường công nghiệp khắc nghiệt.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTR SERIES
Cảm biến vị trí tuyến tính ATEK LTR Series là lựa chọn đáng tin cậy trong nhiều ngành công nghiệp như:
Máy ép thủy lực và máy ép kim loại
Máy gia công CNC và máy cắt kim loại
Máy đóng gói và máy đóng gói công nghiệp
Thiết bị y tế và kiểm tra kỹ thuật
Công nghệ xây dựng và tự động hóa tòa nhà
Dây chuyền lắp ráp và kiểm tra tự động.
THÔNG SỐ KỸ THUẬT CẢM BIẾN VỊ TRÍ TUYẾN TÍNH ATEK LTR SERIES
Cảm biến vị trí tuyến tính điện thế ATEK LTR Series là giải pháp đo hành trình ngắn, lý tưởng cho các hệ thống tự động hóa đòi hỏi độ chính xác cao, thiết kế nhỏ gọn và tuổi thọ bền bỉ. Với xuất xứ từ ATEK - Thổ Nhĩ Kỳ và tiêu chuẩn chế tạo châu Âu, thiết bị này tự tin là lựa chọn tin cậy trong các hệ thống sản xuất công nghiệp hiện đại.

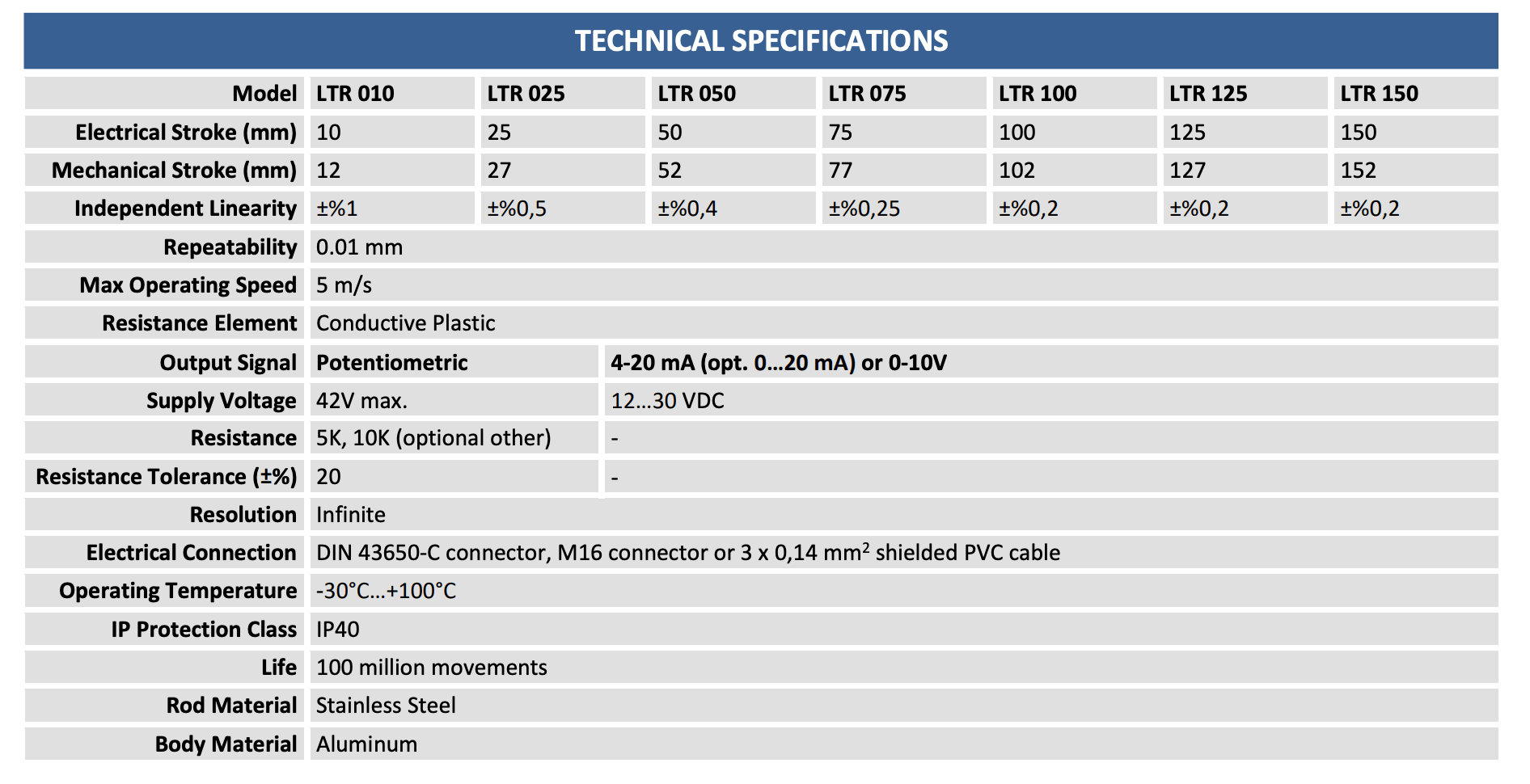

Tham khảo bảng thông số kỹ thuật của cảm biến vị trí biến trở ATEK LTR Series:

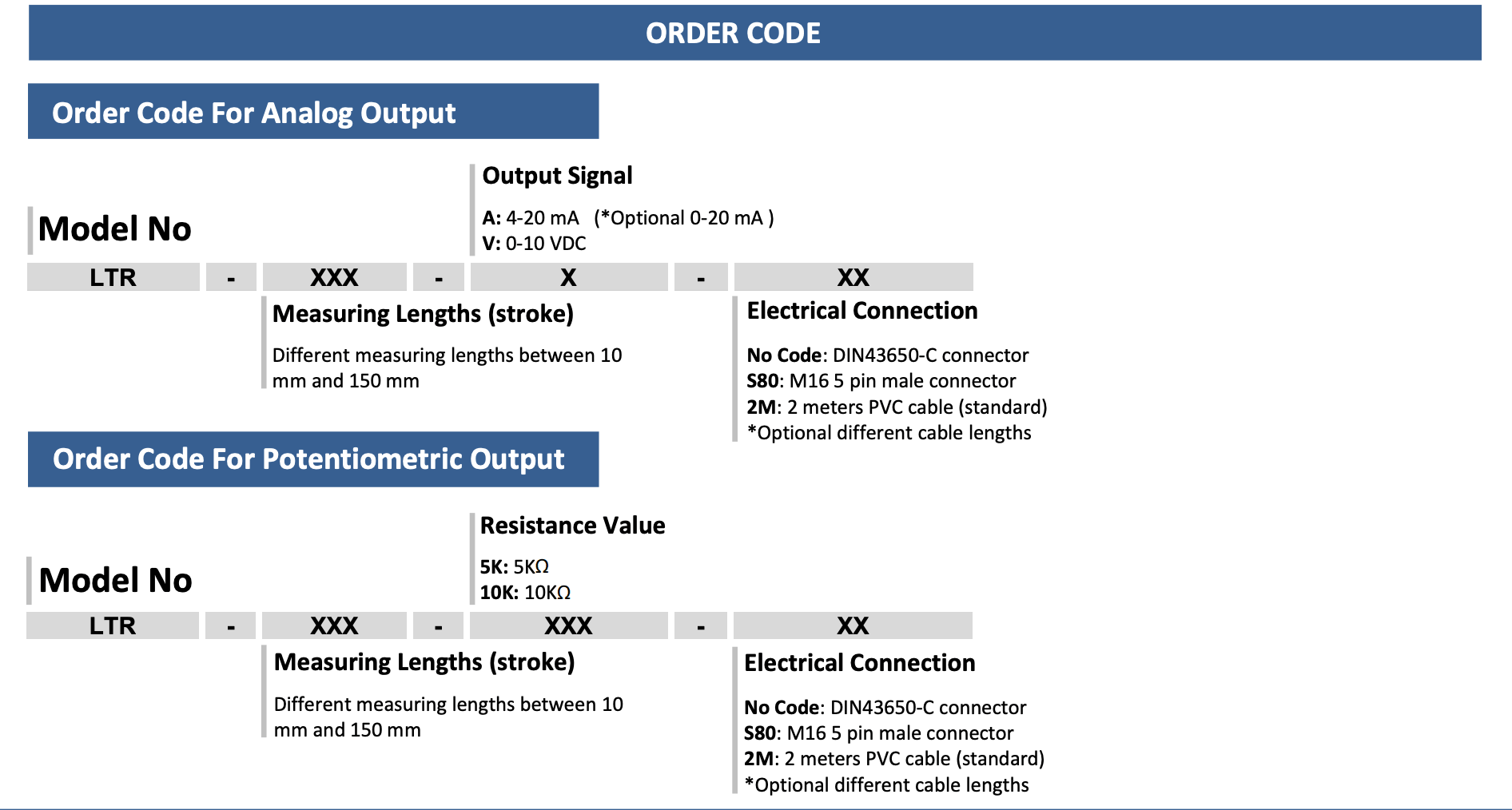

ATEK LTR Series có nhiều phân loại sản phẩm để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến vị trí tuyến tính ATEK LTR Series chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
