Trong bài viết này chúng ta sẽ cùng tìm hiểu về khái niệm, cấu tạo, nguyên lý và ứng dụng động cơ van gió 40 Nm.
ĐỘNG CƠ VAN GIÓ 40 NM LÀ GÌ?
Động cơ van gió 40 Nm (bộ truyền động van gió 40 Nm, bộ điều khiển van gió 40 Nm, damper actuator 40 Nm) có mô-men xoắn định mức là 40 Newton-mét, được thiết kế để đóng hoàn toàn, mở hoàn toàn hoặc điều chỉnh linh hoạt góc mở của van gió diện tích và tải trọng lớn trong hệ thống HVAC.
Khi tích hợp vào hệ thống BMS, động cơ điều khiển van gió 40 Nm có thể tự động hóa quá trình điều tiết lưu lượng gió tươi, gió hồi và gió thải theo thời gian thực. Góp phần tối ưu mức tiêu thụ năng lượng của hệ điều hòa trung tâm, giảm chi phí vận hành thủ công và đảm bảo duy trì chất lượng không khí ổn định trong mọi điều kiện tải nhiệt.
ĐỘNG CƠ VAN GIÓ 40 NM PHÙ HỢP VỚI LOẠI VAN GIÓ NÀO?
Với mức mô-men xoắn lên đến 40 Nm (được xếp vào hàng sản phẩm có lực kéo mạnh nhất của nhiều thương hiệu hiện nay), động cơ van gió/bộ điều khiển van gió/bộ truyền động van gió đủ lực để vận hành những tấm van gió khổ lớn (khoảng từ 4 - 8 m²), van gió chịu áp suất gió cao (10 - 12 m/s), van có gioăng kín khí hoặc lắp trên trục chung (jackshaft)... Đây là những trường hợp mà các động cơ mô-men nhỏ hơn không thể đảm nhiệm nổi.
→ Các loại cánh van cần động cơ van gió 40 Nm thường là:
- Van gió điều tiết lưu lượng (VCD) lắp trên đường ống chính của AHU công suất lớn
- Van gió chống cháy khói (Fire & Smoke Damper) lắp trên trục kỹ thuật của tòa nhà cao tầng
- Van gió lắp tại các họng gió tươi, gió thải trung tâm (áp suất tĩnh trong ống gió cao).
Nguyên tắc chọn mô-men xoắn động cơ van gió 40 Nm là phải tính toán dựa trên những tiêu chí như: diện tích cánh van, hệ số ma sát trục van và áp suất chênh lệch tối đa tác động lên van, sau đó cộng thêm hệ số an toàn khuyến nghị của nhà sản xuất.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ 40 NM

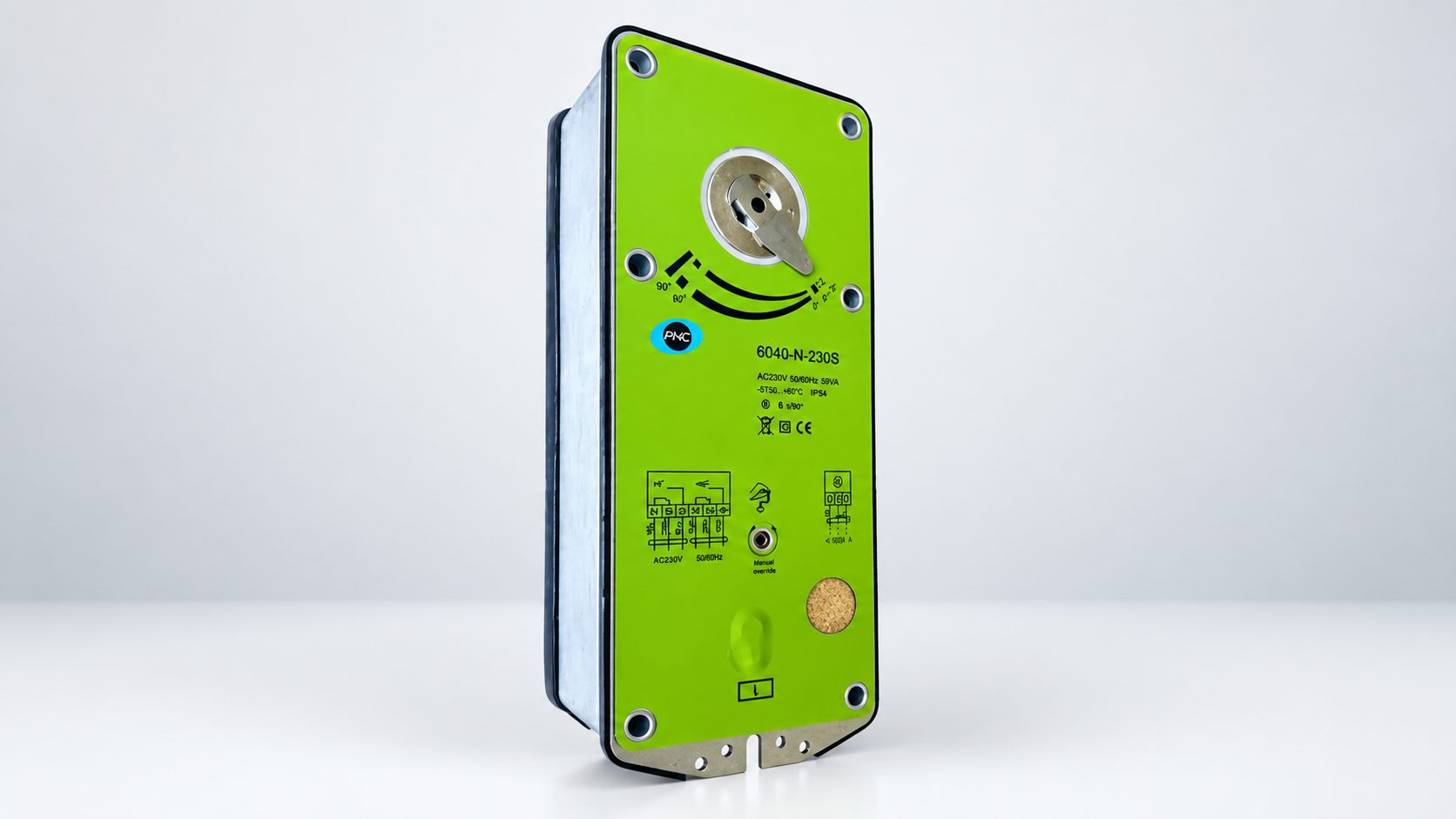

Cấu tạo động cơ van gió 40 Nm
Một động cơ van gió 40 Nm cơ bản thường được cấu thành từ bốn khối chức năng chính: Động cơ điện (motor đồng bộ hoặc motor bước) chịu trách nhiệm sinh ra lực xoắn cơ học; Hộp số giảm tốc có nhiệm vụ khuếch đại mô-men từ vòng quay tốc độ cao của motor thành lực xoắn lớn ở tốc độ chậm; Mạch điều khiển xử lý tín hiệu đầu vào và phát lệnh điều chỉnh động cơ cho đến khi cánh van đạt vị trí mong muốn; Khối trục kẹp vạn năng (universal shaft clamp) cho phép lắp động cơ điều khiển van gió 40 Nm trực tiếp lên trục van gió mà không cần thêm khớp nối phụ.
Nhiều dòng động cơ van gió 40 Nm cao cấp còn trang bị thêm các tính năng nâng cao như bộ giới hạn góc quay, công tắc hành trình/cảm biến vị trí cánh van, chế độ thao tác thủ công, lò xo hồi vị/Electric fail-safe.
Nguyên lý hoạt động động cơ điều khiển van gió 40 Nm
Nguyên lý hoạt động của động cơ van gió 40 Nm diễn ra theo trình tự như sau:
Hệ thống BMS/bộ điều khiển van gió trung tâm phát tín hiệu → dòng điện/tín hiệu analog được đưa vào mạch điều khiển bên trong động cơ điều khiển van gió 40 Nm → mạch điện tử giải mã tín hiệu này thành lệnh điều chỉnh vị trí cụ thể → cấp điện cho motor quay theo chiều tương ứng → lực quay đi qua hộp giảm tốc, khuếch đại mô-men rồi truyền xuống trục kẹp gắn với trục van gió → làm xoay lá van đến đúng góc yêu cầu.
Với các dòng động cơ van gió 40 Nm có tính năng phản hồi vị trí thì cảm biến/công tắc phụ sẽ liên tục gửi phản hồi về vị trí cánh van cho hệ thống điều khiển.
Với các bộ dẫn động van gió 40 Nm có lò xo hồi/Electric fail-safe, khi mất điện đột ngột thì cánh van sẽ tự trở về vị trí an toàn mặc định (đóng hoặc mở hoàn toàn tùy cấu hình) - đây là tính năng sống còn đối với van gió chống cháy/van gió chống khói/van gió chống cháy & khói trong các tình huống khẩn cấp.
ỨNG DỤNG ĐỘNG CƠ VAN GIÓ 40 NM TRONG HỆ THỐNG HVAC
Động cơ van gió 40 Nm lý tưởng cho damper kích thước lớn và các hệ thống HVAC yêu cầu lực truyền động cao. Điển hình như: van gió AHU, van gió FCU, hệ thống cấp khí tươi, hệ thống hút - thải khí trên đường ống hút khói/khí thải/khí hồi, hệ thống thông gió lớn (nhà xưởng, tòa nhà và trung tâm thương mại)…
TÍN HIỆU ĐIỀU KHIỂN ĐỘNG CƠ VAN GIÓ 40 NM
Một trong những yếu tố quyết định khả năng tương thích của động cơ van gió 40 Nm với hệ thống BMS là loại tín hiệu điều khiển.
Phổ biến nhất là động cơ van gió On/Off (2 vị trí), phù hợp cho các ứng dụng đơn giản, yêu cầu đóng hoàn toàn hoặc mở hoàn toàn (van gió chống cháy khói). Trong khi đó, tín hiệu điều khiển 3 điểm (Floating 3-Point) sử dụng hai dây riêng biệt để ra lệnh mở hoàn toàn, đóng hoàn toàn hoặc dừng ở vị trí bất kỳ giữa hành trình. Đặc biệt, dòng động cơ van gió tuyến tính (Modulating) sử dụng tín hiệu điện áp 0-10V/2-10V DC, hoặc tín hiệu dòng điện 4-20mA để tùy chỉnh động cơ dừng tại bất kỳ góc mở nào giữa 0 và 90 độ.
