Động cơ van gió 24VAC/DC và động cơ van gió 230VAC được sử dụng phổ biến tại Việt Nam nhờ độ tương thích hoàn hảo với các chuẩn điện áp phổ biến trong công nghiệp và dân dụng.
ĐỘNG CƠ VAN GIÓ 24VAC/DC LÀ GÌ?
Động cơ van gió 24VAC/DC (bộ truyền động van gió 24VAC/DC, độ điều khiển van gió 24VAC/DC, damper actuator 24VAC/DC) hoạt động ở điện áp thấp an toàn 24V, có khả năng cấp bằng dòng xoay chiều (AC) hoặc một chiều (DC).
Đây là dòng động cơ điều khiển van gió được ưu tiên sử dụng trong các hệ thống HVAC hiện đại nhờ khả năng tận dụng trực tiếp nguồn 24V có sẵn trong tủ điều khiển AHU/FCU/BMS mà không cần thiết bị hạ áp riêng.
Điểm đáng giá của động cơ van gió 24VAC/DC là khả năng tương thích tín hiệu điều khiển linh hoạt (ON/OFF, Floating 3 điểm, tuyến tính 0-10V/2-10V). Công suất tiêu thụ của động cơ van gió 24V cũng khá thấp, thường chỉ khoảng 1-3W khi hoạt động và dưới 1W khi giữ vị trí.
ĐỘNG CƠ VAN GIÓ 230VAC LÀ GÌ?
Động cơ van gió 230VAC (bộ truyền động van gió 230VAC, độ điều khiển van gió 230VAC, damper actuator 230VAC) được thiết kế sử dụng trực tiếp điện áp lưới dân dụng tiêu chuẩn (198V - 264V).
Nếu động cơ điều khiển van gió 24V thường cần một máy biến áp trung gian để hạ áp, thì động cơ van gió 230V lấy điện thẳng từ tủ phân phối mà không qua bất kỳ khâu chuyển đổi nào. Nhờ đó mà có thể đơn giản hóa sơ đồ đấu nối trong các hệ thống chỉ có sẵn nguồn 230V.
Về phương diện kỹ thuật, dòng động cơ van gió 230VAC vẫn giữ được hầu hết các tính năng tương tự như dòng động cơ điều khiển van gió 24V. Tuy nhiên, do làm việc trực tiếp với điện áp cao, cấp bảo vệ cách điện của động cơ 230VAC thường được nâng lên Class II - nghĩa là lớp vỏ cách điện phải dày và an toàn hơn để ngăn rò điện ra bên ngoài.
ĐỘNG CƠ VAN GIÓ 24VAC/DC VÀ 230VAC KHÁC NHAU NHƯ THẾ NÀO?
Để hiểu động cơ van gió 24VAC/DC và 230VAC khác nhau như thế nào, hãy cùng điểm qua bảng so sánh nhanh sau đây:
| Tiêu chí | Động cơ van gió 24VAC/DC | Động cơ van gió 230VAC |
| Nguồn cấp | AC/DC 24V | AC 230V |
| Cần biến áp trung gian | Có | Không |
| Mức độ an toàn thi công | Điện áp cực thấp an toàn, dễ thao tác | Điện áp cao, yêu cầu quy trình an toàn nghiêm ngặt |
| Cấp bảo vệ cách điện | Class III | Class II |
| Công suất tiêu thụ | Thấp hơn | Cao hơn |
| Tiết diện dây | Cần dây lớn hơn nếu khoảng cách xa | Dây nhỏ hơn dù đi xa |
| Tín hiệu điều khiển | ON/OFF, Floating, Modulating, Modbus | ON/OFF là chính, một số model hỗ trợ Floating, Modulating, Modbus |
| Chi phí đầu tư | Chi phí động cơ thấp hơn, nhưng có chi phí biến áp | Chi phí động cơ van gió cao hơn nhưng không cần biến áp |
| Ứng dụng | Hệ thống HVAC dân dụng, BMS tòa nhà | Nhà máy, công trình có sẵn hạ tầng 230V |
KHI NÀO NÊN CHỌN ĐỘNG CƠ VAN GIÓ 24VAC/DC VÀ KHI NÀO NÊN CHỌN ĐỘNG CƠ VAN GIÓ 230VAC?
Nên chọn động cơ van gió 24VAC/DC khi đã có sẵn hệ thống BMS/tủ điều khiển dùng nguồn 24V. Khi đó, việc bố trí động cơ van gió 24VAC/DC sẽ dễ dàng hơn rất nhiều, đồng thời cũng giúp đồng bộ toàn hệ thống trên cùng một nền tảng điện áp, tiện lợi cho việc giám sát và tích hợp tín hiệu điều khiển. Thông thường, động cơ điều khiển van gió/bộ điều khiển van gió/bộ truyền động van gió 24VAC/DC là lựa chọn hợp lý cho tòa nhà văn phòng, trung tâm thương mại, bệnh viện và các khu vực yêu cầu an toàn điện cao.
Nên chọn động cơ van gió 230VAC cho các dự án công nghiệp/nhà xưởng sử dụng điện trực tiếp từ lưới 230V, có khoảng cách từ tủ điện đến vị trí lắp đặt van gió xa hoặc những ứng dụng không muốn đầu tư thêm biến áp cách ly cho từng cụm thiết bị nhỏ. Đặc biệt ở những hệ thống chỉ cần điều khiển van gió đóng - mở đơn giản theo tín hiệu ON/OFF thì việc dùng trực tiếp nguồn 230VAC sẽ giúp tối giản sơ đồ đấu nối và giảm số lượng thiết bị trung gian.

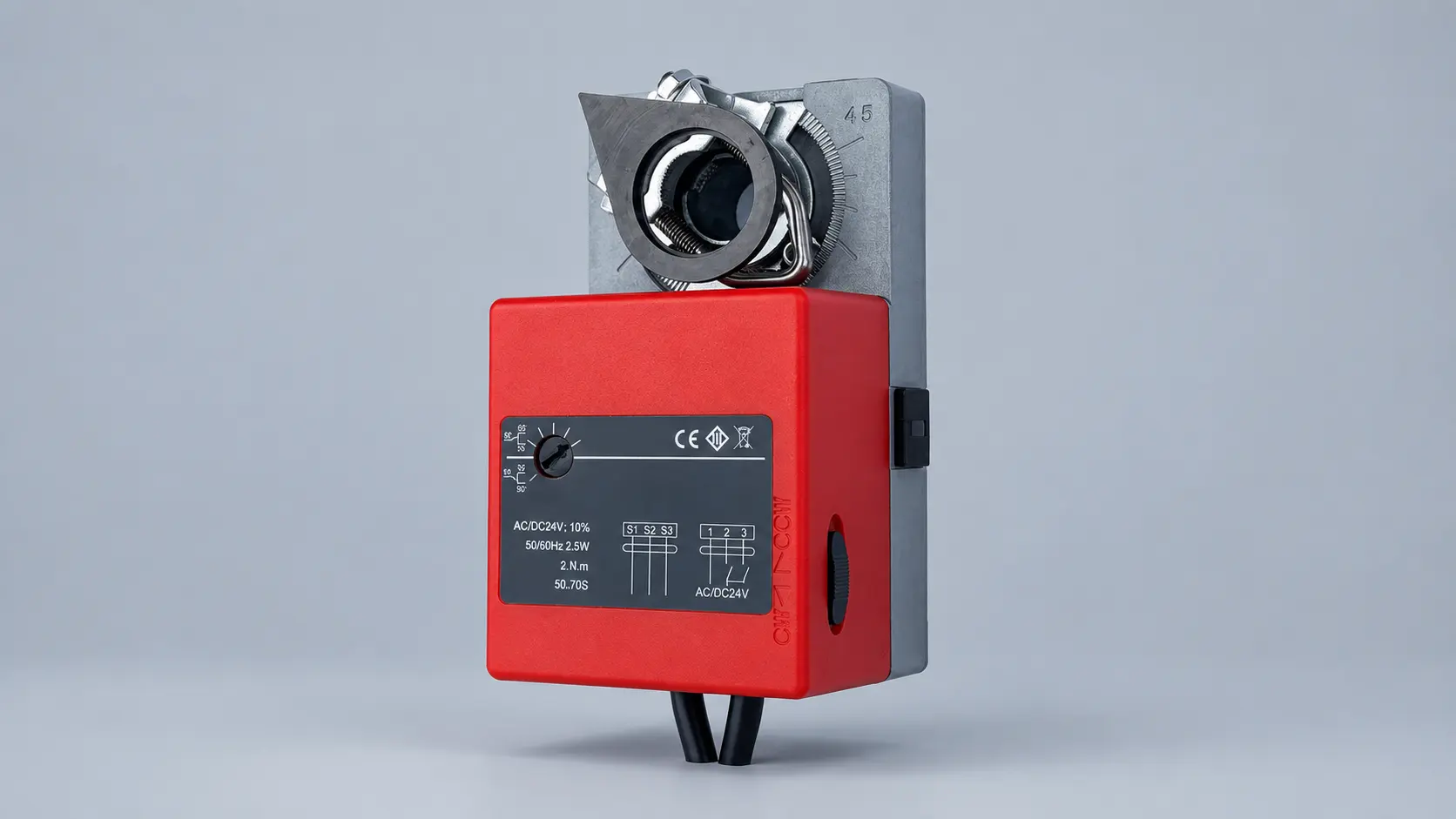

ĐỘNG CƠ VAN GIÓ 24VAC/DC VÀ 230VAC ỨNG DỤNG Ở ĐÂU?
Động cơ van gió 24VAC/DC và động cơ van gió 230VAC đều được sử dụng rộng rãi trong hệ thống HVAC, thông gió và tự động hóa tòa nhà.
Trong hệ thống AHU, động cơ van gió 24V thường được dùng để điều khiển damper gió tươi, gió hồi, gió thải hoặc phối trộn khi tủ điều khiển HVAC sử dụng nguồn điện áp thấp.
Trong hệ thống FCU, động cơ van gió/bộ điều khiển van gió/bộ truyền động van gió có thể được sử dụng để điều khiển damper/cơ cấu liên quan đến phân phối không khí.
Trong hệ thống BMS, động cơ van gió 24VAC/DC thường là lựa chọn tối ưu khi cần kết hợp với controller, cảm biến và các thiết bị điều khiển điện áp thấp.
Trong hệ thống thông gió nhà xưởng, nhà kho hay công trình thương mại, động cơ van gió 230VAC được xem là sự lựa chọn thông minh hơn khi nguồn điện AC 230V đã được triển khai đến khu vực damper và thực hiện yêu cầu điều khiển tương đối đơn giản.
Ngoài ra, cả động cơ van gió 24V và động cơ van gió 230V đều có thể xuất hiện trong các hệ thống Fire damper, Smoke damper hoặc Fire & Smoke damper. Trong ứng dụng này, bên cạnh điện áp cấp thì các yêu cầu về thời gian chạy, Electric fail-safe/spring return, nhiệt độ vận hành và chứng nhận kỹ thuật cũng phải được ưu tiên.
PHÂN LOẠI ĐỘNG CƠ VAN GIÓ 24VAC/DC VÀ 230VAC
Phân theo tín hiệu điều khiển thì động cơ van gió 24VAC/DC và động cơ van gió 230VAC gồm các dòng chính sau đây:
Động cơ van gió ON/OFF
Đây là dòng động cơ van gió 24VAC/DC/động cơ van gió 230VAC phổ biến nhất hiện nay, chuyên dùng cho các hệ thống yêu cầu điều khiển van theo hai trạng thái tín hiệu là có điện hoặc mất điện, tương ứng với van gió mở hoàn toàn hoặc đóng hoàn toàn. Kiểu động cơ van gió on/off sẽ phù hợp cho các ứng dụng chỉ cần bật tắt luồng gió theo lịch trình hoặc cảm biến đơn giản.
Động cơ van gió Floating 3 điểm
Động cơ van gió 24VAC/DC và động cơ van gió 230VAC Floating 3 điểm sử dụng hai dây tín hiệu để điều khiển chiều mở và chiều đóng của van. Kiểu điều khiển này cho phép van đóng hoàn toàn, mở hoàn toàn hoặc dừng lại ở bất kỳ vị trí trung gian nào giữa hành trình/ Kiểu động cơ điều khiển van gió này thích hợp với các công trình cần điều tiết gió ở mức độ trung bình.
Động cơ van gió tuyến tính
Động cơ van gió tuyến tính (Modulating) 24VAC/DC và 230VAC nhận tín hiệu analog (0-10V, 2-10V hoặc 4-20mA) và điều chỉnh góc mở van chính xác. Kiểu điều khiển này cho phép động cơ van gió điều tiết lưu lượng gió chính xác đến từng % và thường đi kèm tín hiệu phản hồi vị trí để giám sát trạng thái thực tế của van.
Động cơ van gió Modbus RTU RS485
Một số dòng động cơ van gió 24VAC/DC và động cơ van gió 230VAC cao cấp còn hỗ trợ tín hiệu điều khiển Modbus RTU RS485 hiện đại, cho phép tích hợp trực tiếp động cơ van gió vào hệ thống BMS để giám sát và điều khiển từ xa chỉ với một đường truyền (không cần thêm dây tín hiệu analog riêng).
Lưu ý: Cả 4 kiểu tín hiệu điều khiển nêu trên đều có mặt ở cả hai dòng động cơ van gió 24VAC/DC và động cơ van gió 230VAC. Tuy nhiên, dòng động cơ van gió 24V thường có nhiều lựa chọn Modulating và Modbus hơn dòng 230V.
