Bài viết này của Sensors Việt Nam sẽ phân tích khái niệm, cấu tạo, nguyên lý hoạt động, ứng dụng thực tế, các kiểu tín hiệu điều khiển phổ biến và top 5 thương hiệu động cơ van gió 32 Nm nổi bật toàn cầu (PHC, Belimo, Nenutec, Siemens, Honeywell). Từ đó giúp bạn chọn đúng model động cơ điều khiển van gió cho công trình của mình.

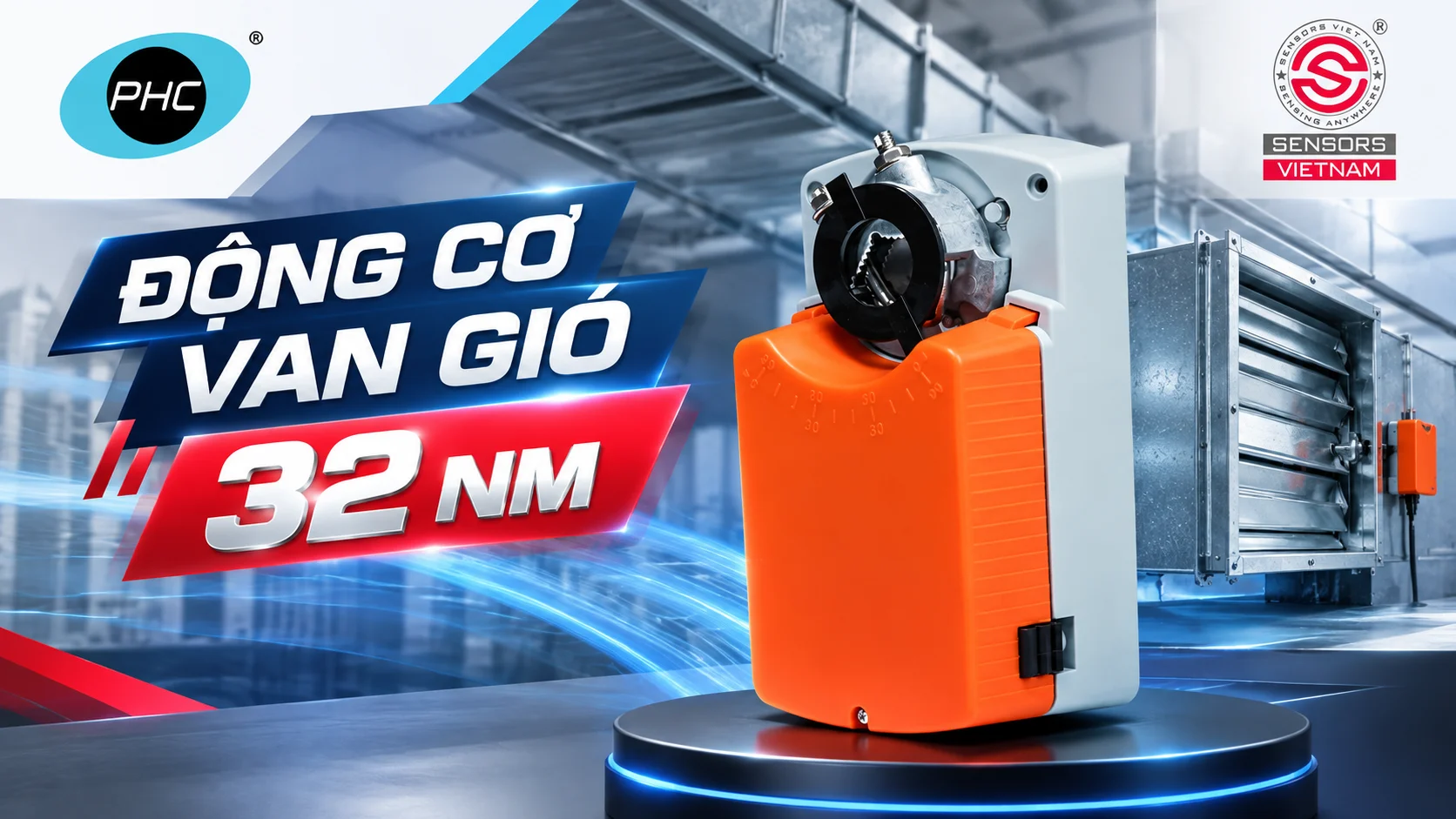

ĐỘNG CƠ VAN GIÓ 32 NM LÀ GÌ?
Động cơ van gió 32 Nm (bộ truyền động van gió 32Nm, bộ điều khiển van gió 23 Nm, damper actuator 32 Nm) là thiết bị cơ điện tạo ra mô-men xoắn tối đa 32 Newton-mét để xoay trục cánh van gió đến vị trí đóng/mở/một góc trung gian linh hoạt theo yêu cầu điều khiển.
Mức mô-men xoắn 32Nm được xếp vào nhóm động cơ van gió công suất cao của hầu hết các hãng, thường chỉ đứng sau các model 40Nm trở lên (dùng cho damper siêu lớn).
NGUYÊN LÝ HOẠT ĐỘNG ĐỘNG CƠ VAN GIÓ 32 NM
Bên trong một động cơ van gió 32 Nm/động cơ điều khiển van gió 32Nm thường có 3 khối chính: mạch điều khiển tích hợp, motor điện (động cơ đồng bộ/DC không chổi than) và bộ truyền động cơ khí gồm hộp giảm tốc cùng khớp nối vạn năng để gắn động cơ van gió trực tiếp lên trục damper (đường kính phổ biến từ 8-16mm).
Nguyên lý hoạt động bộ điều khiển van gió/bộ truyền động van gió diễn ra như sau: Hệ thống BMS/thermostat gửi tín hiệu điều khiển → mạch xử lý diễn giải tín hiệu → truyền lệnh đến motor → motor quay qua hộp số giảm tốc để chuyển hóa vòng quay tốc độ cao thành mô-men xoắn lớn ở tốc độ thấp → xoay trục van gió trong góc 0 - 90 độ.
Với các model không lò xo hồi vị, động cơ van gió sẽ giữ nguyên vị trí cuối cùng khi mất điện (phù hợp ứng dụng không yêu cầu an toàn khẩn cấp). Với dòng động cơ van gió có lò xo hồi (spring-return) thì khi mất điện, cánh van sẽ được tự động đưa về vị trí mặc định an toàn mà không cần nguồn dự phòng (đây là yêu cầu bắt buộc đối với van gió trong hệ thống chống cháy lan và hút khói).
Một số model cao cấp còn tích hợp tiếp điểm phụ (aux switch) để phản hồi vị trí thực tế của van về trung tâm điều khiển, giúp giám sát trạng thái van từ xa một cách liên tục, chính xác.

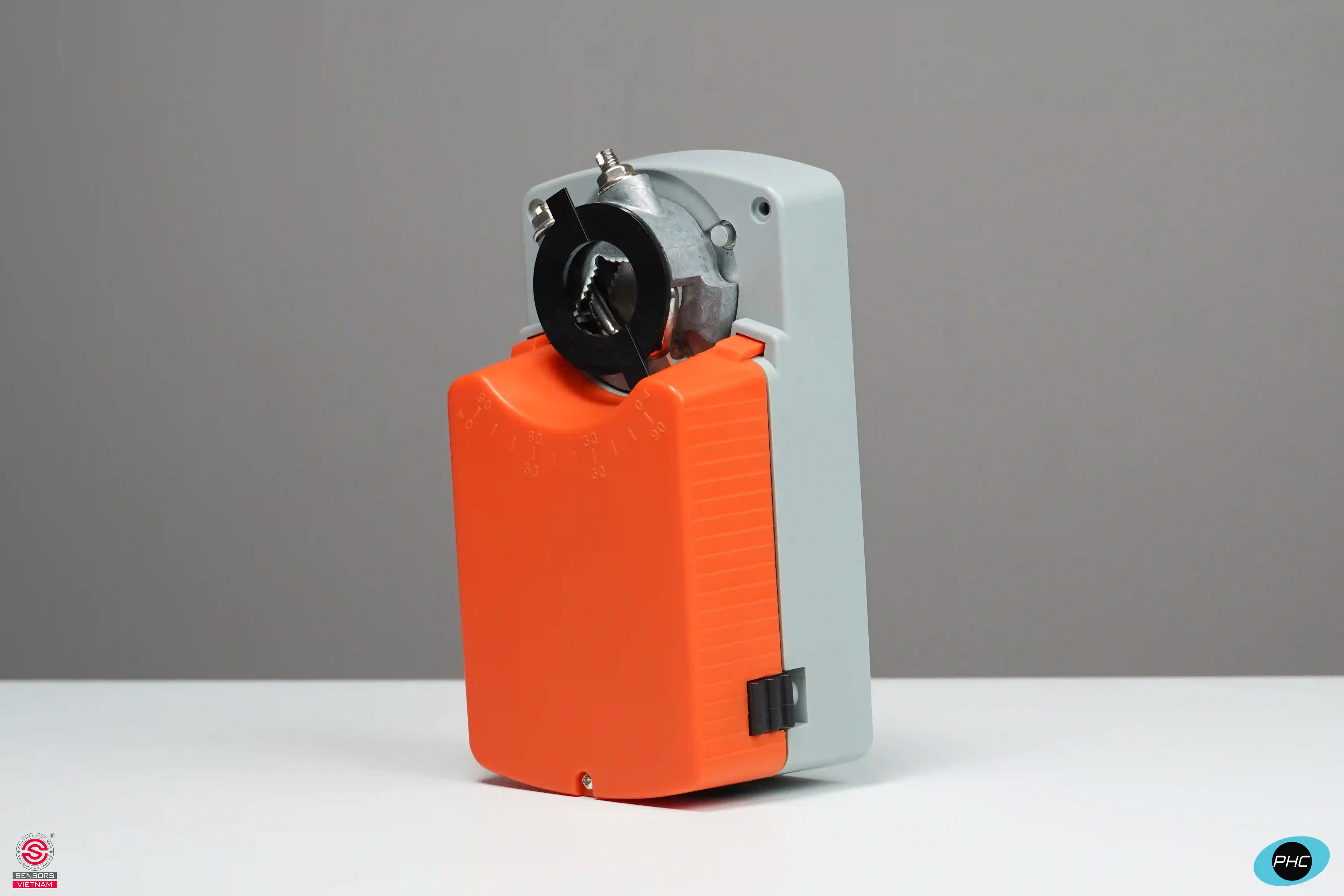

ỨNG DỤNG ĐỘNG CƠ VAN GIÓ 32 NM TRONG HỆ THỐNG HVAC
Với mức mô-men tương đối cao, động cơ van gió 32 Nm lý tưởng cho các vị trí như:
Động cơ van gió 32 Nm trong hệ thống AHU
Trong các hệ thống AHU có lưu lượng lớn, kích thước cánh van lớn và áp suất đường gió cao, động cơ điều khiển van gió 32 Nm là lựa chọn phù hợp để điều chỉnh lưu lượng gió tươi, gió hồi, gió thải hoặc bypass.
Động cơ van gió 32 Nm trong hệ thống VAV
Trong hệ thống VAV quy mô lớn, các cánh van phải liên tục thay đổi vị trí để điều chỉnh lưu lượng không khí đến từng khu vực theo nhu cầu thực tế riêng biệt. Động cơ van gió 32 Nm với tín hiệu điều khiển tuyến tính 0(2)-10V/(0)4-20mA là lựa chọn lý tưởng nhất để đảm bảo cánh van có thể di chuyển đến vị trí yêu cầu một cách chính xác và linh hoạt.
Động cơ van gió 32 Nm trong nhà máy và hệ thống HVAC
Trong nhà máy, xưởng sản xuất hay khu vực có sử dụng hệ thống thông gió công nghiệp thì damper thường có kích thước lớn hơn các công trình dân dụng. Lưu lượng và áp suất khí cao cũng sẽ tạo ra lực cản đáng kể tác động lên cánh van. Trong những trường hợp này, bộ truyền động van gió 32 Nm/động cơ van gió 32 Nm/bộ điều khiển van gió 32 Nm là sự lựa chọn đáng cân nhắc hàng đầu.
Động cơ van gió 32 Nm trong data center, bệnh viện và phòng sạch
Các công trình có yêu cầu kiểm soát luồng khí chặt chẽ như trung tâm dữ liệu, phòng thí nghiệm, bệnh viện, phòng sạch… sẽ ưu tiên động cơ van gió 32 Nm có thể kiểm soát gió cấp, gió hồi, gió tươi hoặc cân bằng áp suất giữa các khu vực một cách chính xác. Ở những vị trí này nên ưu tiên damper actuator sử dụng tín hiệu điều khiển modulating và có tính năng phản hồi vị trí.
CÁC KIỂU TÍN HIỆU ĐIỀU KHIỂN ĐỘNG CƠ VAN GIÓ 32 NM
Dưới đây là các kiểu tín hiệu điều khiển động cơ van gió 32 Nm phổ biến nhất:
| Kiểu tín hiệu | Cách thức điều khiển | Đặc điểm vận hành | Ứng dụng điển hình |
| Động cơ van gió On/Off | Cấp/ngắt nguồn điện trực tiếp | Cánh van chỉ đóng hoàn toàn hoặc mở hoàn toàn ở 0° và 90° | Van gió thông thường, hệ thống thông gió cơ bản, van chặn khẩn cấp |
| Động cơ van gió 3-point (Floating) | Hai tín hiệu riêng biệt điều khiển mở và đóng | Cánh van mở hoàn toàn, đóng hoàn toàn hoặc dừng ở bất kỳ vị trí nào giữa 0 - 90 độ | Hệ thống AHU, damper hòa trộn gió tươi/gió hồi |
| Động cơ van gió tuyến tính (Modulating) | Tín hiệu analog liên tục 0(2)-10VDC/0(4)-20mA | Điều chỉnh góc mở theo từng phần trăm lưu lượng yêu cầu | AHU/FCU cao cấp, hệ thống VAV, phòng sạch, ứng dụng cần kiểm soát lưu lượng chính xác |
MUA ĐỘNG CƠ VAN GIÓ 32 NM Ở ĐÂU TỐT NHẤT?
Khi lựa chọn đơn vị cung cấp bộ dẫn động van gió 32Nm/động cơ van gió 32 Nm, yếu tố quan trọng nhất không chỉ là giá thành, mà còn là tính minh bạch trong các chứng nhận, thông số kỹ thuật, dịch vụ hậu mãi, dịch vụ tư vấn, cùng chính sách giao hàng - hỗ trợ sự cố rõ ràng.
Với những dự án có ngân sách vừa phải nhưng vẫn yêu cầu độ tin cậy cao, các dòng động cơ điều khiển van gió 32 Nm của PHC hoặc Nenutec là lựa chọn hợp lý. Ngược lại, những công trình có ngân sách lớn, yêu cầu đáp ứng tiêu chuẩn quốc tế khắt khe, tích hợp hệ thống điều khiển phức tạp hoặc vận hành trong môi trường khắc nghiệt thì nên ưu tiên các dòng động cơ van gió Belimo, Siemens, Honeywell.
Mọi thông tin tư vấn và nhu cầu đặt hàng động cơ van gió 32 Nm, quý khách vui lòng liên hệ trực tiếp cho Sensors Việt Nam qua hotline 0911 660 660 hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/.
