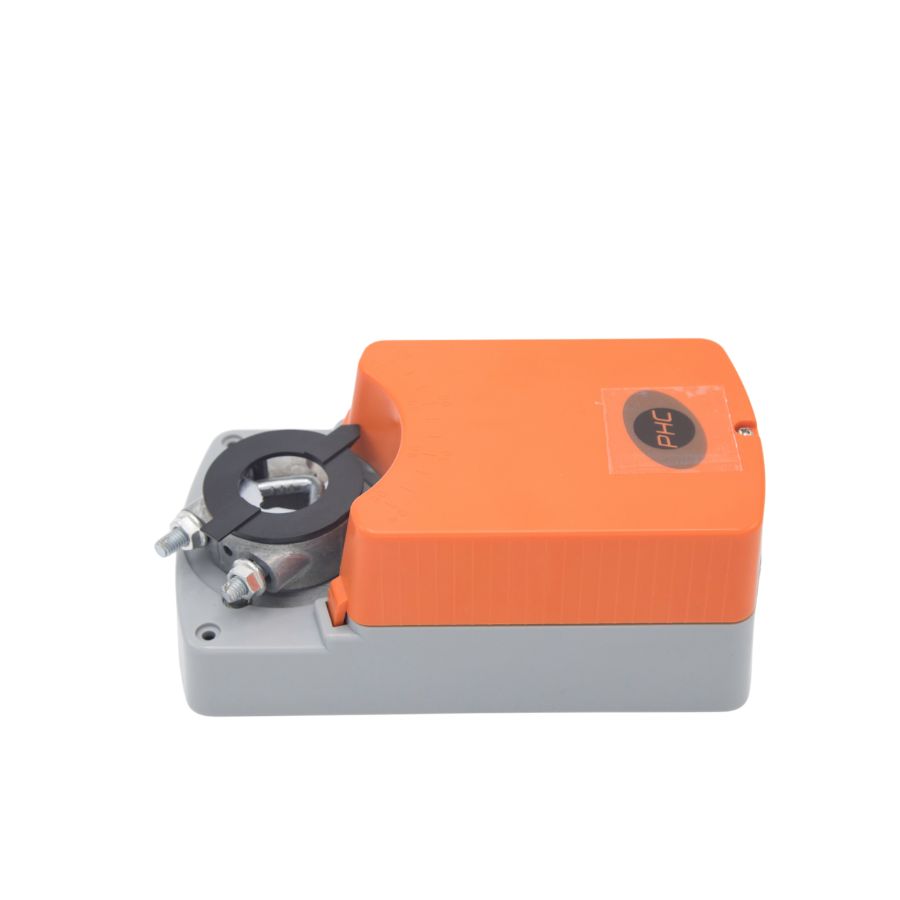

Động cơ van gió tuyến tính đóng mở nhanh PHC 16Nm 5016M-230-SF (điều khiển tuyến tính, có tiếp điểm phụ) sở hữu hành trình siêu tốc cùng lực kéo 16Nm mạnh mẽ, đây chính là giải pháp phản ứng khẩn cấp hoàn hảo, mang lại giá trị vận hành thực tế tối đa cho các công trình hiện đại.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH ĐÓNG MỞ NHANH PHC 16Nm 5016M-230-SF
Cấu Tạo Cơ Bản
Động cơ van gió tuyến tính đóng mở nhanh PHC 16Nm 5016M-230-SF được cấu thành từ các phần chính sau đây:
- Vỏ ngoài kim loại nguyên khối.
- Bộ vi xử lý và mạch điều chế tỷ lệ tốc độ cao.
- Khối động cơ tốc độ cao.
- Hệ thống bánh răng truyền động.
- Trục kẹp vạn năng (Universal Adapter).
- Tiếp điểm phụ tích hợp và nút xả cơ (Manual Override).
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió tuyến tính đóng mở nhanh 5016M-230-SF diễn ra như sau:
B1 -Nhận lệnh điều khiển: Bộ điều khiển DDC/PLC liên tục đo đạc áp suất phòng và gửi tín hiệu analog đến động cơ.
B2- Quét hành trình siêu tốc: Mạch điều khiển tích hợp nhận tín hiệu và kích hoạt motor quay. Nhờ tính năng "Fast-running", động cơ dịch chuyển cánh van đến góc mở yêu cầu chỉ trong tích tắc (vài giây), bẻ gãy mọi lực cản của luồng khí ngược dòng để lập tức bù/xả áp cho phòng.
B3 - Tự ngắt thông minh và Phản hồi trạng thái: Khi đạt đến vị trí chỉ định/chốt chặn cơ khí, mạch bảo vệ quá tải tự động cắt dòng điện để bảo vệ cuộn dây. Đồng thời, cam hành trình cơ khí tác động trực tiếp làm đảo trạng thái của tiếp điểm phụ SPDT, gửi tín hiệu về tủ điện để xác nhận trạng thái của van một cách chính xác.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH ĐÓNG MỞ NHANH PHC 16Nm 5016M-230-SF
Động cơ van gió tuyến tính đóng mở nhanh 16Nm 5016M-230-SF được sử dụng phổ biến trong các tình huống sau đây:
- Hệ thống phòng cháy chữa cháy (PCCC) và cô lập khói
- Hệ thống cô lập khẩn cấp phòng sạch và nhà máy sản xuất quy mô lớn
- Hệ thống an toàn sinh học, phòng cách ly y tế và phòng thí nghiệm
- Hệ thống thông gió và xả khí độc tầng hầm khẩn cấp
- Ứng dụng yêu cầu giám sát an toàn không độ trễ qua tiếp điểm phụ tích hợp.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH ĐÓNG MỞ NHANH PHC 16Nm 5016M-230-SF
Động cơ van gió tuyến tính đóng mở nhanh PHC 16Nm 5016M-230-SF được tin dùng nhờ những ưu điểm sau đây:
- Thời gian đáp ứng siêu nhanh.
- Tích hợp tiếp điểm phụ - Giám sát tuyệt đối không độ trễ.
- Độ chính xác tuyến tính cao - Tiết kiệm điện năng
- Lực kéo 16Nm tối ưu cho van kích thước vừa.
- Vận hành siêu êm ái, không gây ô nhiễm tiếng ồn.
- Nguồn điện 230V phổ biến và chịu tải cao.
- Độ bền bỉ cơ khí vượt trội.
- Độ tin cậy cao nhờ tính năng tự động ngắt khi quá tải.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH ĐÓNG MỞ NHANH PHC 16Nm 5016M-230-SF
- Model: 5016M-230-SF
- Mô-men xoắn: 16Nm
- Điện áp hoạt động: AC 230V
- Loại điều khiển: Tuyến tính - 0(2)...10 VDC hoặc 0(4)...20 mA
- Auxiliary Switch: 1 SPDT (có thể điều chỉnh ngưỡng)
- Góc quay: 0-90°
- Thời gian chạy (90°): Siêu tốc - Chỉ vài giây
- Bộ điều chỉnh góc quay: Có
- Chống quá tải: Có - tự động dừng
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C đến +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE, RoHS
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió tuyến tính đóng mở nhanh PHC 16Nm 5016M-230-SF chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
