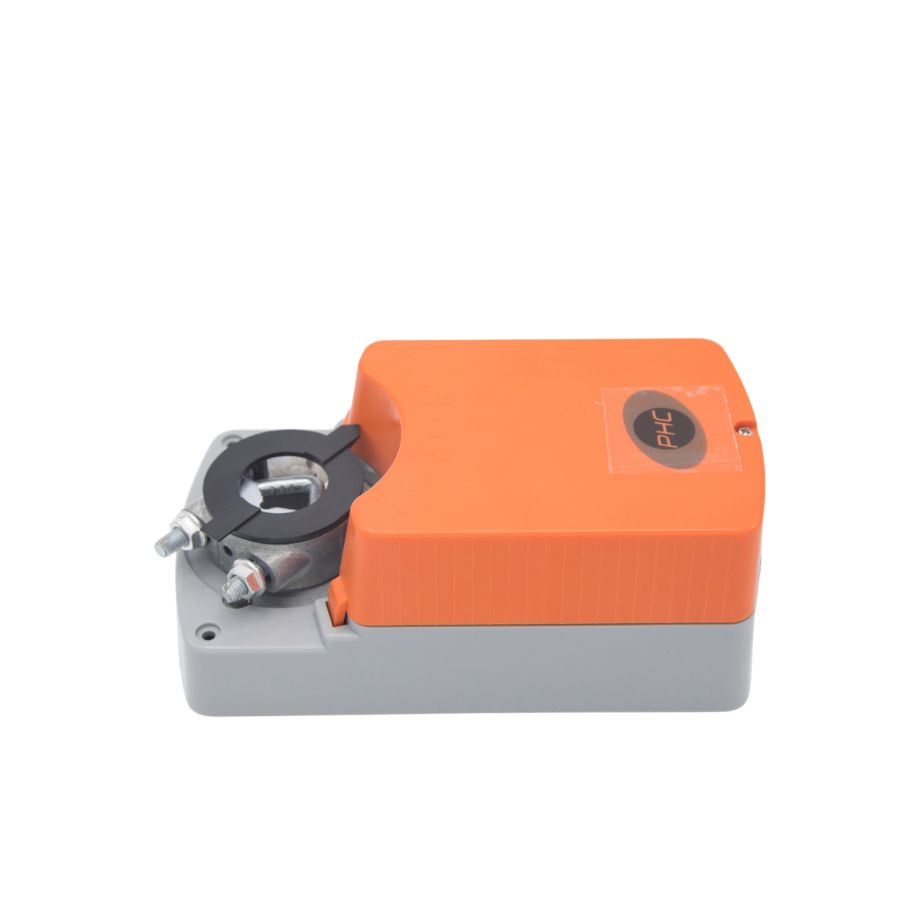

Động cơ van gió đóng mở nhanh PHC 16Nm 5016N-24-SF (điều khiển On/Off, có tiếp điểm phụ) sở hữu hành trình siêu tốc cùng lực kéo 16Nm mạnh mẽ, đây chính là giải pháp phản ứng khẩn cấp hoàn hảo, mang lại giá trị vận hành thực tế tối đa cho các công trình hiện đại.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ ĐÓNG MỞ NHANH PHC 16Nm 5016N-24-SF
Cấu Tạo Cơ Bản
Động cơ van gió PHC 16Nm 5016N-24-SF được cấu thành từ các phần chính sau đây:
- Vỏ ngoài kim loại nguyên khối.
- Khối động cơ tốc độ cao.
- Hệ thống bánh răng truyền động.
- Trục kẹp vạn năng (Universal Adapter).
- Tiếp điểm phụ tích hợp và nút xả cơ (Manual Override).
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió 5016N-24-SF diễn ra như sau:
B1 -Nhận lệnh điều khiển: Ngay khi hệ thống cảm biến phát hiện sự cố, tủ điều khiển sẽ đóng mạch và cấp nguồn 24V tức thì.
B2- Đóng/mở siêu tốc: Thay vì chuyển động tịnh tiến từ từ, motor tốc độ cao phối hợp cùng hệ bánh răng gia cường lập tức xoay trục kẹp, bẻ góc cánh van gió trong thời gian siêu ngắn (chỉ vài giây). Luồng khí độc hoặc áp suất ngay lập tức bị chặn đứng/giải phóng.
B3 - Bảo vệ dòng và Phản hồi trạng thái: Khi chạm chốt chặn giới hạn, mạch bảo vệ quá tải thông minh tự động cắt dòng điện để chống cháy motor. Đồng thời, cam hành trình cơ khí tác động trực tiếp lên tiếp điểm phụ SPDT, đóng mạch tín hiệu báo về trung tâm BMS để xác nhận: "Hệ thống đã được cô lập an toàn".
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ ĐÓNG MỞ NHANH PHC 16Nm 5016N-24-SF
Động cơ van gió 16Nm 5016N-24-SF được sử dụng phổ biến trong các tình huống sau đây:
- Hệ thống phòng cháy chữa cháy (PCCC) và cô lập khói
- Hệ thống cô lập khẩn cấp phòng sạch và nhà máy sản xuất quy mô lớn
- Hệ thống an toàn sinh học, phòng cách ly y tế và phòng thí nghiệm
- Hệ thống thông gió và xả khí độc tầng hầm khẩn cấp
- Ứng dụng yêu cầu giám sát an toàn không độ trễ qua tiếp điểm phụ tích hợp.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ ĐÓNG MỞ NHANH PHC 16Nm 5016N-24-SF
Động cơ van gió 16Nm 5016N-24-SF được tin dùng nhờ những ưu điểm sau đây:
- Thời gian hành trình siêu tốc - Bảo vệ tối đa mạng sống và tài sản.
- Tích hợp tiếp điểm phụ - Giám sát tuyệt đối không độ trễ
- Lực kéo 16Nm tối ưu cho van kích thước lớn.
- Vận hành siêu êm ái, không gây ô nhiễm tiếng ồn.
- Nguồn điện 24V an toàn tuyệt đối.
- Độ bền bỉ cơ khí vượt trội.
- Độ tin cậy cao nhờ tính năng tự động ngắt khi quá tải.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ ĐÓNG MỞ NHANH PHC 16Nm 5016N-24-SF
- Model: 5016N-24-SF
- Mô-men xoắn: 16Nm
- Điện áp hoạt động: AC/DC 24V
- Loại điều khiển: On/Off hoặc 3-point
- Auxiliary Switch: 1 SPDT (có thể điều chỉnh ngưỡng)
- Góc quay: 0-90°
- Thời gian chạy (90°): Siêu tốc - Chỉ vài giây
- Bộ điều chỉnh góc quay: Có
- Chống quá tải: Có - tự động dừng
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C đến +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE, RoHS
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió đóng mở nhanh PHC 16Nm 5016N-24-SF chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
