Trong bài viết này chúng ta sẽ cùng tìm hiểu các thông tin chi tiết: động cơ van gió Modbus RS485 là gì, nguyên lý vận hành, ứng dụng thực tế, so sánh động cơ van gió Modbus với các tín hiệu điều khiển khác, tiêu chí chọn mua và địa chỉ cung cấp động cơ van gió Modbus RTU RS485 chính hãng, giá tốt tại Việt Nam.
ĐỘNG CƠ VAN GIÓ MODBUS RS485 LÀ GÌ?
Động cơ van gió Modbus RS485 (hay còn gọi là bộ điều khiển van gió Modbus RTU, bộ truyền động van gió Modbus RTU RS485) là loại động cơ điều khiển van gió tích hợp module truyền thông công nghiệp Modbus RTU RS485.
Thiết bị này cho phép bộ điều khiển (BMS/PLC/DDC) gửi lệnh đóng mở, nhận báo cáo vị trí cánh van theo thời gian thực, giám sát trạng thái lỗi và cấu hình tham số vận hành chỉ với hai dây tín hiệu.
Tham khảo một số dòng động cơ van gió nổi bật tại Sensors Việt Nam:
CẤU TẠO ĐỘNG CƠ VAN GIÓ MODBUS RTU RS485
Về cấu tạo, động cơ van gió Modbus RS485 tiêu chuẩn thường có ba phần chính: khối động cơ tạo lực xoay trục van, mạch xử lý xử tín hiệu Modbus RTU và mạch giao tiếp RS485. Các thông số truyền thông phổ biến của động cơ van gió Modbus RTU hiện nay gồm baud rate 9.6 - 115.2 kbaud, địa chỉ Modbus từ 1 - 247 và định dạng truyền dữ liệu theo chuẩn 1-8-N-2/1-8-E-1 (tùy nhà sản xuất).
NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ MODBUS RS485
Nguyên lý hoạt động của động cơ van gió Modbus RS485 dựa trên mô hình master - slave đặc trưng. Trong đó:
- Bộ điều khiển trung tâm là “master” sẽ liên tục gửi các gói lệnh (chứa địa chỉ thiết bị, mã hàm và dữ liệu điều khiển) tới từng động cơ van gió trên bus.
- Các động cơ van gió là “slave” sẽ nhận lệnh từ “master” để đưa cánh van đến vị trí yêu cầu (mỗi động cơ điều khiển van gió được cấu hình một địa chỉ Modbus duy nhất, đảm bảo bộ điều khiển có thể phân biệt và gửi đúng lệnh cho đúng thiết bị).
Khi nhận được lệnh hợp lệ và đúng địa chỉ → mạch xử lý trong bộ điều khiển van gió modbus RS485 sẽ điều khiển quay trục van đến đúng góc yêu cầu (trong khoảng 0 - 90 độ tiêu chuẩn) → trong quá trình này, cảm biến vị trí gắn trên trục động cơ sẽ ghi nhận góc cánh van thực tế và mã hóa thành dữ liệu phản hồi để trả về cho master khi có yêu cầu.

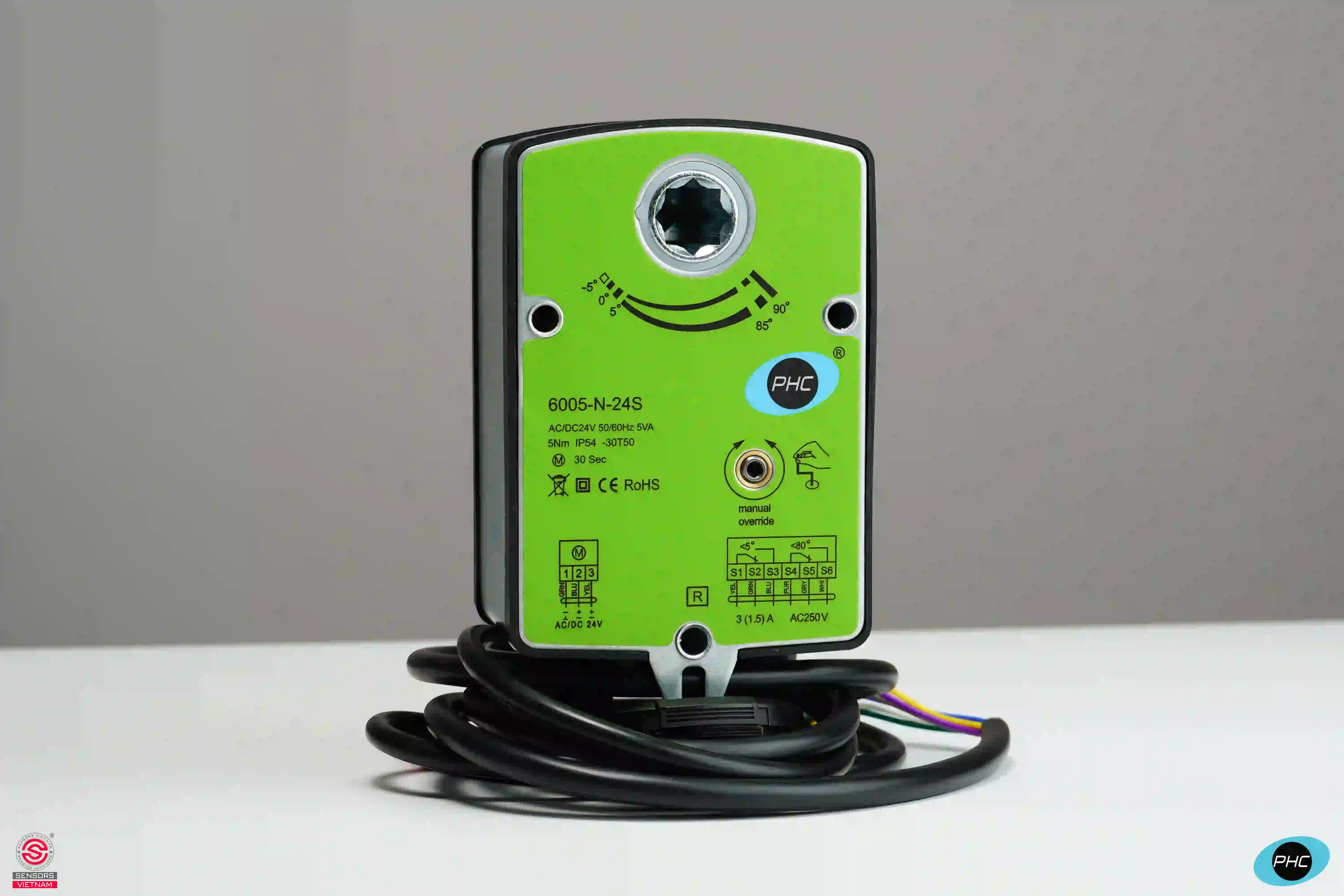

ỨNG DỤNG ĐỘNG CƠ VAN GIÓ MODBUS RS485
Động cơ van gió Modbus RS485 trong hệ thống AHU
Các AHU thường có nhiều loại damper như damper gió tươi, gió hồi, gió thải và damper phối trộn. Khi sử dụng động cơ van gió Modbus trong AHU, dữ liệu từ các động cơ van gió có thể được quản lý tập trung từ BMS. Điều này cho phép các kỹ thuật viên giảm thiểu đáng kể thao tác kiểm tra thủ công từng tủ /actuator. Thiết bị này rất lý tưởng với các tòa nhà lớn.
Động cơ van gió Modbus RS485 trong hệ thống BMS
Đây được xem là ứng dụng nổi bật nhất của động cơ van gió Modbus RS485. Hệ thống BMS có thể sử dụng dữ liệu từ động cơ điều khiển van gió để xây dựng logic điều khiển cho hệ thống. Bên cạnh đó, khi một bộ truyền động van gió/bộ điều khiển van gió không đạt vị trí yêu cầu/bị lỗi thì hệ thống cũng dễ dàng phát hiện vấn đề sớm hơn.
Động cơ van gió Modbus RS485 trong hệ thống VAV
Trong hệ thống VAV cần điều chỉnh lưu lượng không khí thường xuyên sẽ yêu cầu các động cơ van gió có khả năng thay đổi vị trí damper liên tục theo tải thực tế. Khi đó, động cơ điều khiển van gió không chỉ điều khiển thay góc cánh van, mà còn phải kết hợp với các cảm biến chênh áp và trao đổi dữ liệu vận hành với hệ thống quản lý chặt chẽ. Vì vậy mà động cơ van gió Modbus RTU RS485 sẽ được ưu tiên sử dụng.
Động cơ van gió Modbus RS485 trong trung tâm thương mại, khách sạn, cao ốc
Các công trình quy mô lớn với hàng trăm điểm điều khiển HVAC thường ưu tiên sử dụng động cơ van gió có tính năng giao tiếp số để giảm số lượng đường truyền tín hiệu và tập trung dữ liệu về hệ thống quản lý chung. Đây là lúc bộ truyền động van gió Modbus/động cơ van gió Modbus RS485 phát huy lợi thế về khả năng mở rộng và quản lý tập trung.
Động cơ van gió Modbus RS485 trong nhà máy và phòng sạch
Trong nhà máy, động cơ van gió Modbus được sử dụng trong các hệ thống cấp khí, hồi khí, hút khí hoặc điều chỉnh áp suất. Trong phòng sạch và khu vực cần kiểm soát luồng khí chặt chẽ, damper actuator giao tiếp modbus được tin dùng nhờ khả năng hỗ trợ quá trình vận hành và xử lý sự cố nhanh chóng.
CÁC DÒNG ĐỘNG CƠ VAN GIÓ TƯƠNG TỰ ĐỘNG CƠ VAN GIÓ MODBUS RS485
Ngoài động cơ van gió Modbus RS485, một số dòng động cơ van gió cao cấp còn hỗ trợ giao thức truyền thông công nghiệp như BACnet MS/TP (cũng chạy trên nền vật lý RS485) hoặc giao thức MP-Bus.
Lưu ý quan trọng là động cơ van gió Modbus và BACnet MS/TP không thể chạy chung trên một đường bus dù chúng đều dùng chuẩn RS485. Lý do là vì cấu trúc khung dữ liệu hoàn toàn khác nhau.
SO SÁNH ĐỘNG CƠ VAN GIÓ MODBUS RS485 VỚI CÁC TÍN HIỆU ĐIỀU KHIỂN KHÁC
Dưới đây là bảng so sánh trực quan giữa động cơ van gió modbus RS485, động cơ van gió tuyến tính và động cơ van gió on/off - Floating 3point:
| TIÊU CHÍ | Động cơ van gió Modbus RTU RS485 | Động cơ van gió tuyến tính | Động cơ van gió On/Off - Floating |
| Số dây tín hiệu | 2 dây chung cho nhiều thiết bị | 1-2 dây riêng cho mỗi thiết bị | 2-3 dây riêng cho mỗi thiết bị |
| Khả năng phản hồi vị trí | Có, kèm dữ liệu chẩn đoán, trạng thái lỗi | Có, dữ liệu hạn chế hơn (Aux switch) Có, dữ liệu hạn chế hơn (Aux switch) | |
| Số thiết bị trên một đường truyền | Tối đa 32 | Giới hạn theo từng cặp dây riêng | Giới hạn theo từng cặp dây riêng |
| Độ chính xác điều khiển | Cao | Trung bình, có thể bị nhiễu | Thấp, chỉ đóng hoàn toàn/mở hoàn toàn hoặc 3 điểm |
| Chi phí dây dẫn | Tiết kiệm đáng kể | Tăng tuyến tính theo số điểm điều khiển Tăng tuyến tính theo số điểm điều khiển | |
| Độ phức tạp cấu hình | Phức tạp | Đơn giản | Đơn giản nhất |
| Khả năng tích hợp hệ thống giám sát từ xa | Rất tốt | Hạn chế Hạn chế | |
TIÊU CHÍ CHỌN MUA ĐỘNG CƠ VAN GIÓ MODBUS RS485
Khi chọn mua động cơ van gió Modbus RS485, động cơ điều khiển van gió Modbus RTU, bộ điều khiển van gió Modbus, bộ truyền động van gió Modbus RTU RS485 thì người dùng cần lưu ý kỹ: Mô-men xoắn, nguồn cấp, loại tín hiệu điều khiển, bảng thanh ghi Modbus, baud rate và thông số serial, khả năng phản hồi và chẩn đoán, tính năng fail-safe, tuổi thọ thiết bị, tốc độ chạy và đơn vị cung ứng.
Gợi ý mô-men xoắn động cơ van gió Modbus RS485 cho ứng dụng cụ thể:
- Động cơ van gió 2-5 Nm: VAV phòng đơn
- Động cơ van gió 5 Nm: FCU (Fan Coil Unit)
- Động cơ van gió 5-10 Nm: AHU cỡ nhỏ
- Động cơ van gió 10-20 Nm: AHU trung bình
- Động cơ điều khiển van gió 20-35 Nm: AHU công suất lớn
- Động cơ điều khiển van gió 35-40 Nm: Damper công nghiệp
- Động cơ điều khiển van gió 10-20 Nm: Phòng sạch/phòng áp lực
- Động cơ điều khiển van gió 20-35 Nm: Hệ thống thông gió tầng hầm
MUA ĐỘNG CƠ VAN GIÓ MODBUS RS485 CHÍNH HÃNG - GIÁ TỐT TẠI SENSORS VIỆT NAM
Nếu bạn đang tìm đơn vị cung cấp động cơ van gió Modbus RS485 chính hãng, giá tốt, với đầy đủ CO/CQ, đa dạng mô-men xoắn, chế độ bảo hành uy tín dài hạn và tùy chọn cấu hình phù hợp từng loại tủ điều khiển AHU, FCU thì Sensors Việt Nam là địa chỉ đáng để tham khảo.
Chúng tôi hiện cung cấp các dòng động cơ van gió, bộ điều khiển van gió, bộ truyền động van gió đa dạng - từ tín hiệu on/off, floating, tuyến tính, cho đến động cơ điều khiển van gió Modbus RTU RS485 và BACnet. Tự tin đáp ứng tối đa nhu cầu ứng dụng cho cả công trình dân dụng lẫn công nghiệp.
Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió/động cơ van gió Modbus RS485, bạn vui lòng liên hệ trực tiếp hotline 0911 660 660 hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/.
