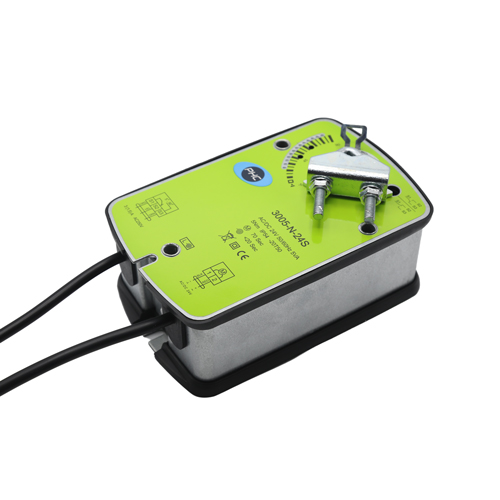

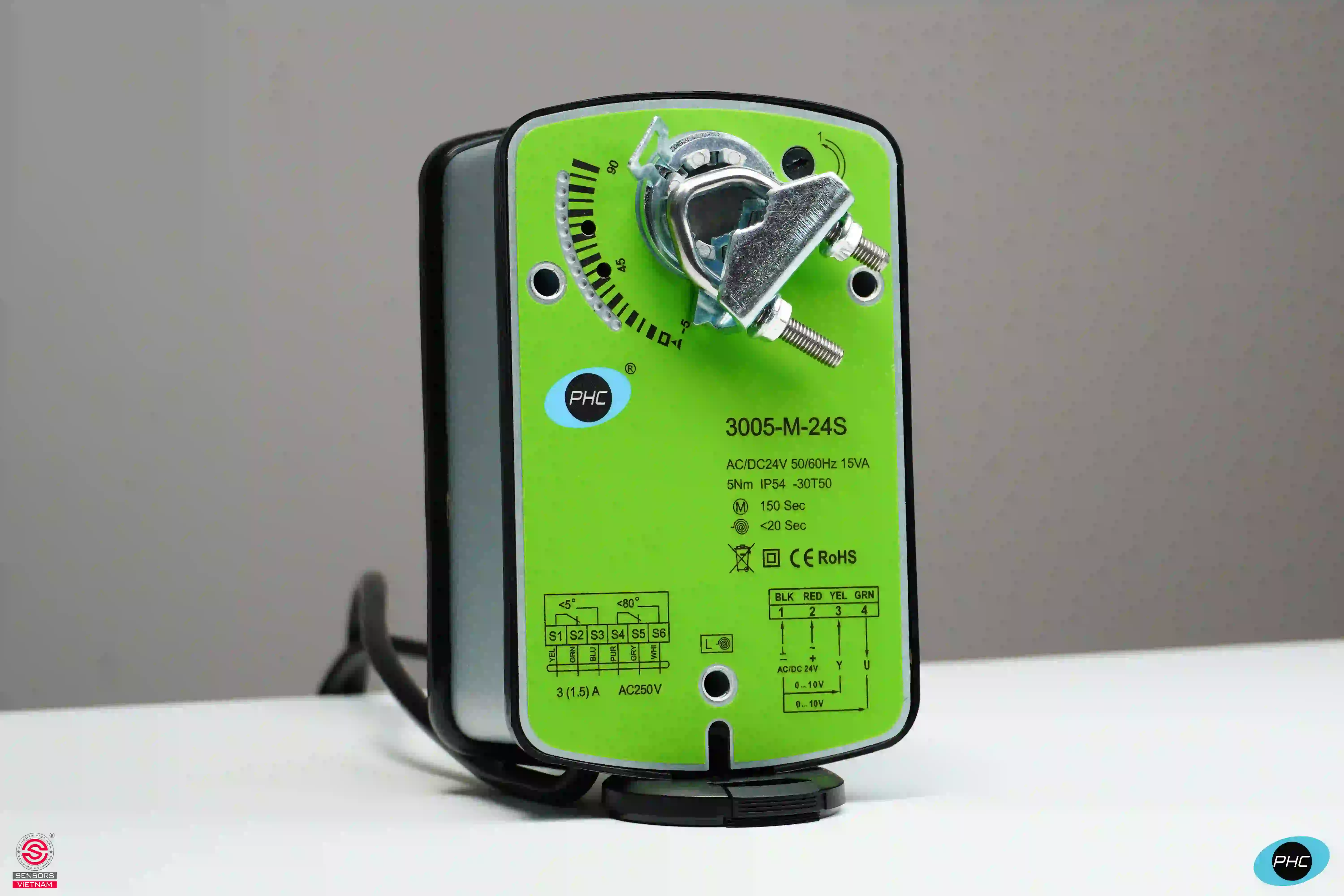

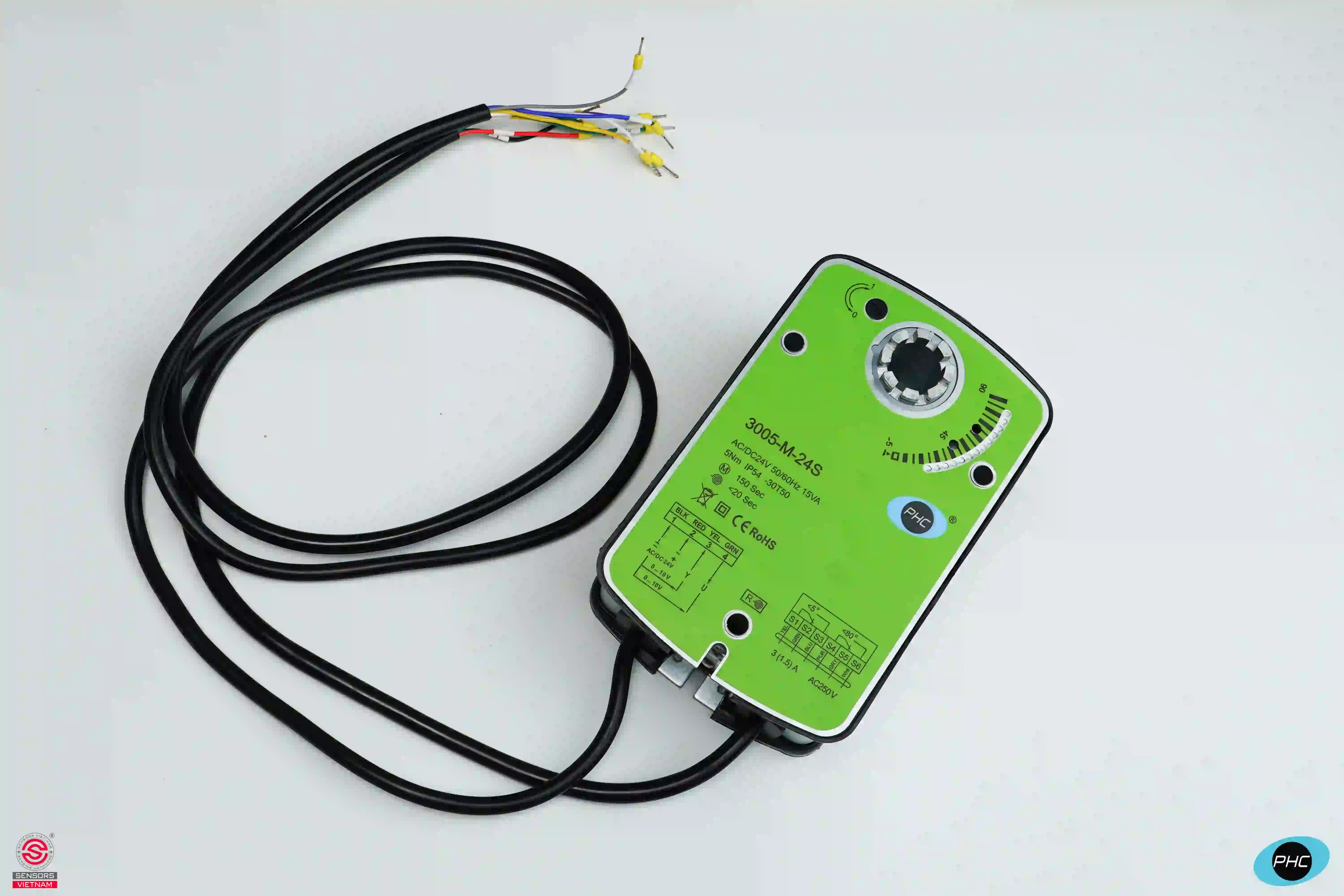

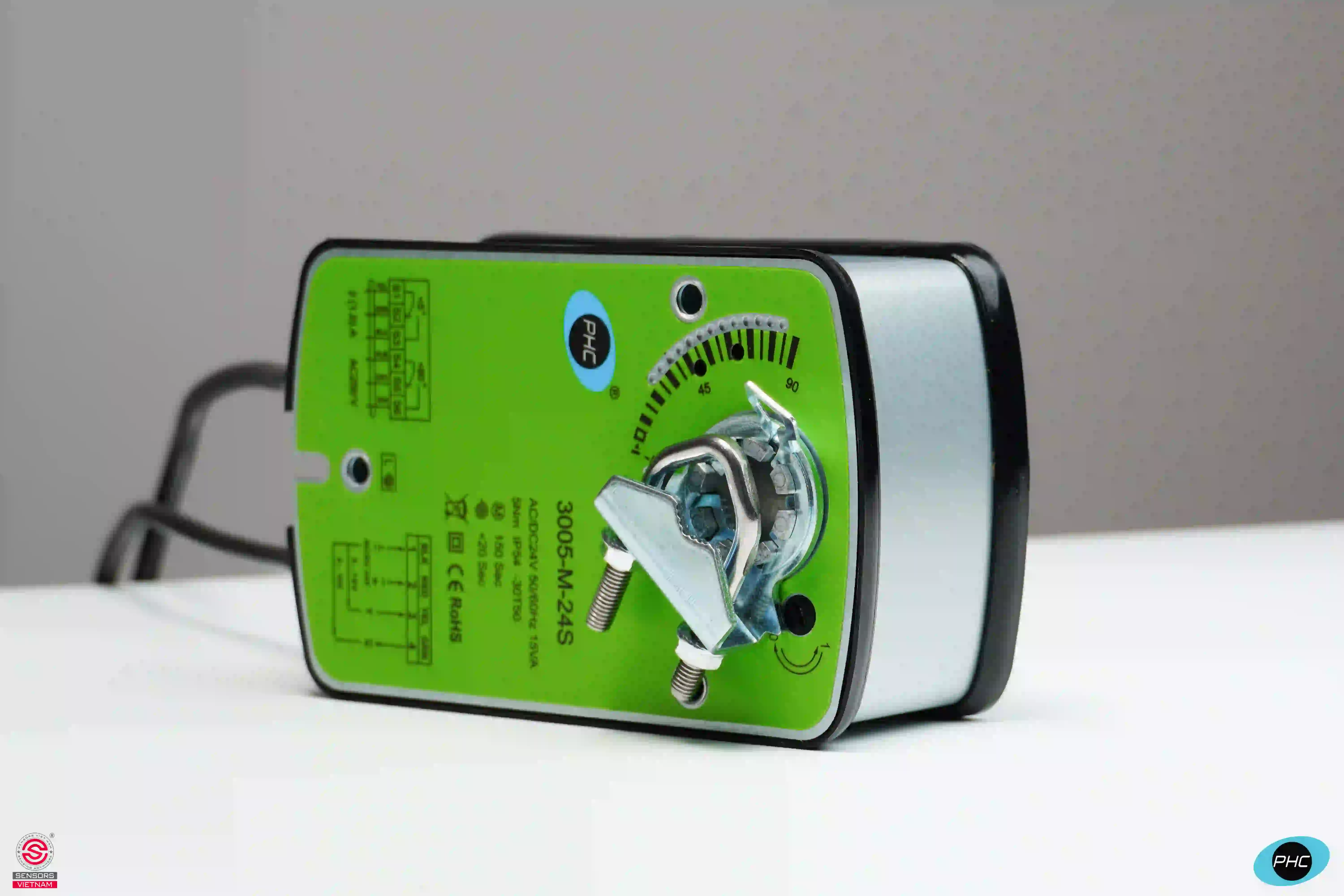

Động cơ van gió tuyến tính lò xo hồi PHC 5NM 3005-M-24S là thiết bị truyền động điện (Damper Actuator) chuyên dùng cho hệ thống HVAC, cho phép điều khiển tuyến tính Modulating bằng tín hiệu 0(2)-10V với độ chính xác cao. Sản phẩm thuộc dòng 3005-M Series của PHC Electronic Products (Beijing) Co., Ltd, được thiết kế với chức năng Spring Return (Fail-Safe) giúp van gió tự động trở về vị trí an toàn khi mất điện. Model 3005-M-24S có mô-men xoắn 5Nm, điện áp AC/DC 24V, thời gian Motor 140 giây và thời gian hồi lò xo 20 giây. Đặc biệt, sản phẩm được tích hợp sẵn công tắc phụ Aux. Switch giúp giám sát trạng thái hoạt động của damper và truyền tín hiệu phản hồi về hệ thống điều khiển trung tâm. Thiết bị phù hợp điều khiển các van gió có diện tích tối đa 1.0m² trong các hệ thống điều hòa không khí và thông gió hiện đại.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÒ XO HỒI PHC 5NM 3005-M-24S
Động cơ van gió PHC 3005-M-24S được thiết kế tối ưu cho các ứng dụng HVAC với các thành phần chính gồm:
• Thân động cơ hợp kim chịu lực cao cấp
• Motor điện điều khiển tuyến tính chính xác
• Bộ truyền động và hộp giảm tốc độ bền cao
• Trục đầu ra với cơ cấu kẹp Universal Clamp
• Lò xo Spring Return tích hợp Fail-Safe
• Bộ điều khiển tín hiệu Modulating 0(2)-10V
• Hai công tắc phụ SPDT (Auxiliary Switch)
• Khung chống xoay Anti-Rotation Bracket
• Cơ cấu giới hạn góc quay cơ học
Thiết kế nhỏ gọn, chắc chắn giúp lắp đặt dễ dàng trên nhiều loại damper HVAC khác nhau.
Động cơ van gió tuyến tính 3005-M-24S hoạt động theo nguyên lý điều khiển tỷ lệ kết hợp cơ cấu lò xo hồi vị an toàn.
BƯỚC 1 - Nhận tín hiệu điều khiển: Bộ truyền động nhận tín hiệu Modulating 0(2)-10V từ BMS, PLC hoặc bộ điều khiển HVAC.
BƯỚC 2 - Điều chỉnh góc mở: Motor quay tương ứng với giá trị tín hiệu đầu vào để điều chỉnh chính xác góc mở của van gió.
BƯỚC 3 - Giám sát trạng thái damper: Công tắc phụ Aux. Switch gửi tín hiệu phản hồi về hệ thống điều khiển để giám sát trạng thái đóng/mở của van gió.
BƯỚC 4 - Căng lò xo dự phòng: Trong quá trình hoạt động, lò xo Spring Return được tích năng lượng dự phòng.
BƯỚC 5 - Mất điện Fail-Safe: Khi mất nguồn điện, lò xo hồi sẽ tự động đưa van gió trở về vị trí an toàn chỉ trong khoảng 20 giây.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÒ XO HỒI PHC 5NM 3005-M-24S
Động cơ van gió Modulating 3005-M-24S được sử dụng rộng rãi trong các hệ thống HVAC yêu cầu điều khiển chính xác và khả năng giám sát trạng thái damper.
• Hệ thống AHU và FCU
• Hệ thống điều hòa không khí trung tâm HVAC
• Hệ thống thông gió tòa nhà văn phòng
• Trung tâm thương mại và khách sạn
• Bệnh viện và phòng sạch
• Nhà máy dược phẩm và thực phẩm
• Trung tâm dữ liệu Data Center
• Hệ thống điều áp cầu thang
• Van gió chống cháy và chống khói
• Hệ thống BMS và Smart Building
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÒ XO HỒI PHC 5NM 3005-M-24S
Động cơ van gió PHC 3005-M-24S được đánh giá cao nhờ khả năng điều khiển chính xác, vận hành ổn định và tích hợp chức năng phản hồi trạng thái damper.
• Điều khiển tuyến tính Modulating chính xác bằng tín hiệu 0(2)-10V
• Tích hợp sẵn công tắc phụ Aux. Switch
• Chức năng Spring Return Fail-Safe an toàn khi mất điện
• Mô-men xoắn 5Nm phù hợp damper đến 1.0m²
• Điện áp AC/DC 24V tiêu chuẩn HVAC
• Hỗ trợ tín hiệu phản hồi trạng thái damper về BMS
• Đảo chiều quay dễ dàng
• Tiêu thụ điện năng thấp
• Độ bền trên 60.000 chu kỳ hoạt động
• Thiết kế nhỏ gọn, lắp đặt nhanh chóng
• Đạt chứng nhận CE, RoHS, EAC và UKCA
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÒ XO HỒI PHC 5NM 3005-M-24S
Động cơ van gió PHC 3005-M-24S được sản xuất theo tiêu chuẩn quốc tế, đáp ứng các yêu cầu khắt khe của hệ thống HVAC hiện đại.
• Model: 3005-M-24S
• Mô-men xoắn Motor: 5 Nm
• Mô-men xoắn Spring Return: 5 Nm
• Nguồn cấp: AC/DC 24V
• Tần số: 50/60Hz
• Tín hiệu điều khiển: 0(2)-10V
• Diện tích van gió: Tối đa 1.0 m²
• Thời gian Motor: Khoảng 140 giây
• Thời gian Spring Return: Khoảng 20 giây
• Góc quay: 90° (95° cơ học)
• Công suất hoạt động: 5W
• Công suất dừng: 3W
• Công suất biến áp: 15VA
• Công tắc phụ: 2 x SPDT, 3(1.5)A / 230VAC
• Cấp bảo vệ: IP54
• Nhiệt độ làm việc: -20°C đến +50°C
• Độ ẩm làm việc: 5 ~ 95%RH
• Trọng lượng: Khoảng 1.8 Kg
• Độ ồn: < 62 dB
• Tuổi thọ: >60.000 chu kỳ
• Chứng nhận: CE, RoHS, EAC, UKCA
• Xuất xứ: PHC - CHINA
• Bảo hành: 2 năm
Sensors Việt Nam là nhà phân phối độc quyền của thương hiệu PHC tại thị trường Việt Nam. Chúng tôi cung cấp Động cơ van gió tuyến tính lò xo hồi PHC 5NM 3005-M-24S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết.
