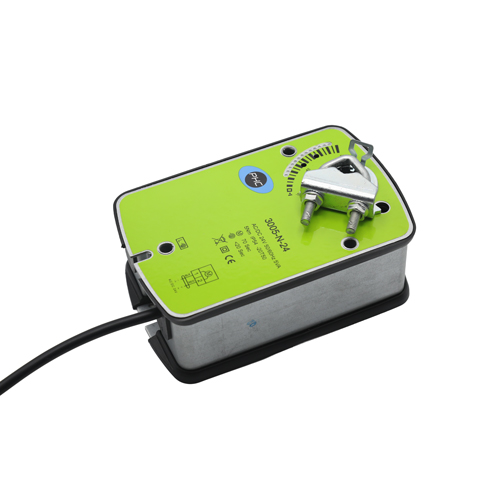

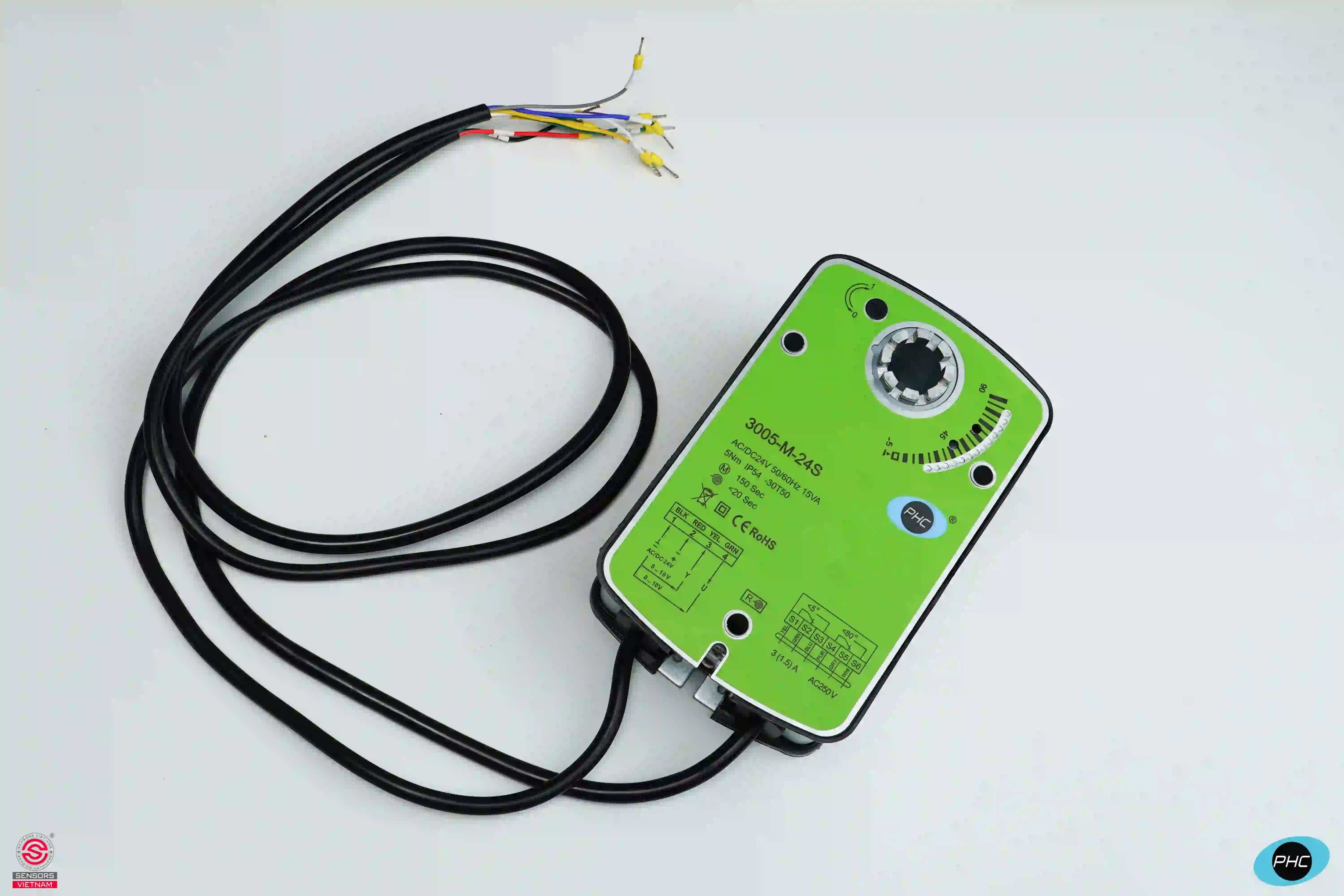

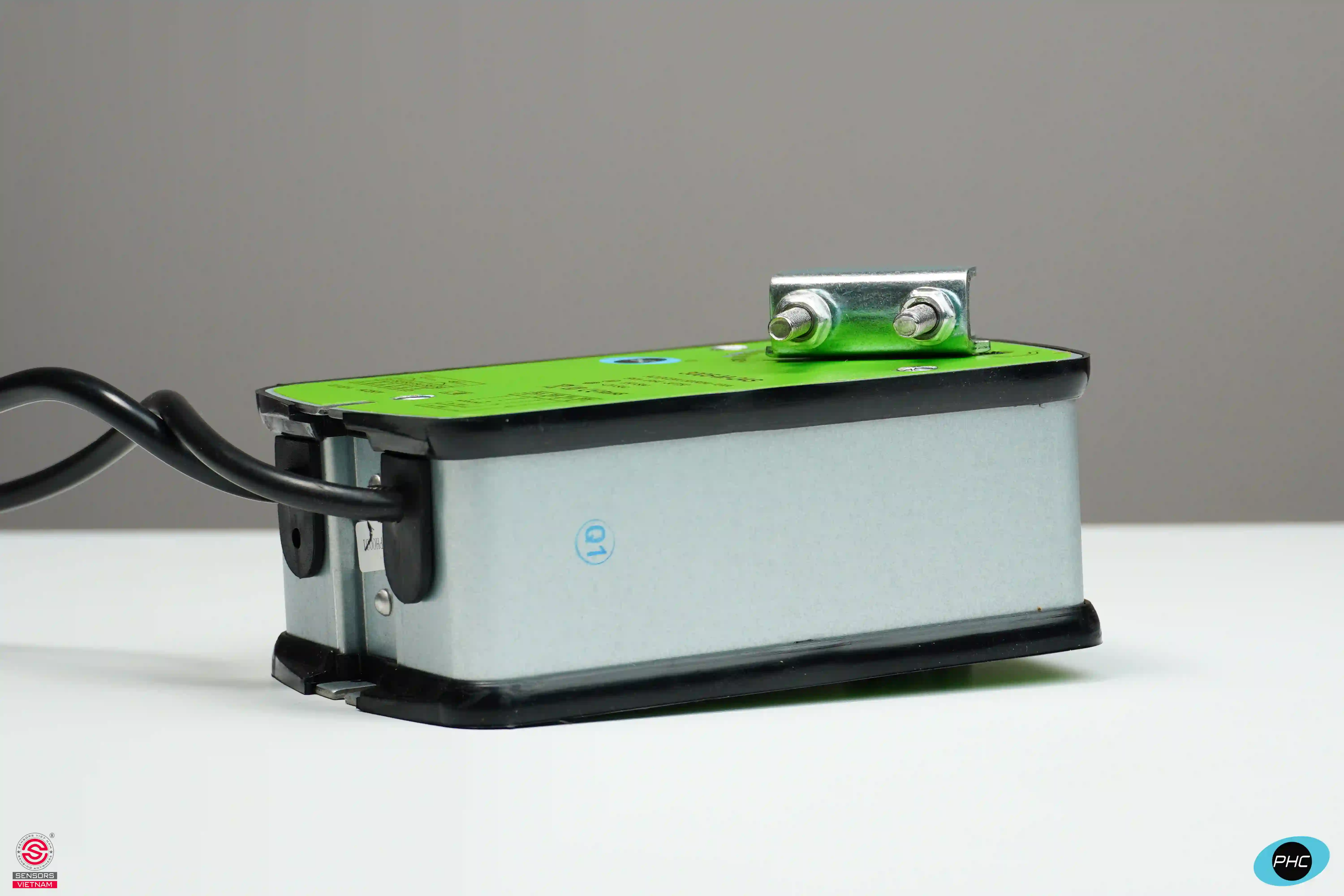

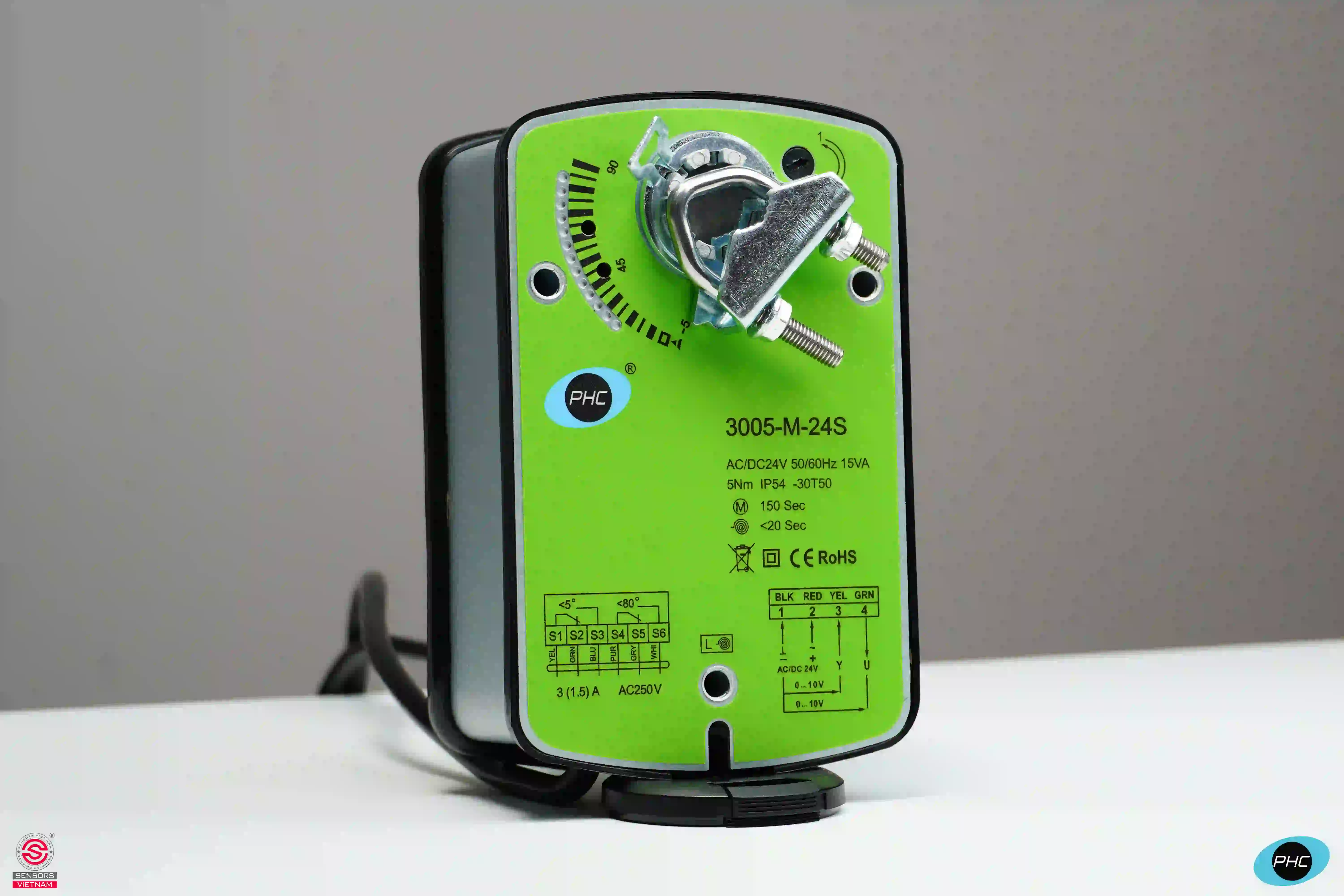

Động cơ van gió tuyến tính lò xo hồi PHC 5NM 3005-M-24N là thiết bị truyền động điện (Damper Actuator) chuyên dùng cho hệ thống HVAC, cho phép điều khiển tuyến tính Modulating bằng tín hiệu 0(2)-10V với độ chính xác cao. Sản phẩm thuộc dòng 3005-M Series của PHC Electronic Products (Beijing) Co., Ltd, được thiết kế với chức năng Spring Return (Fail-Safe) giúp van gió tự động trở về vị trí an toàn khi mất điện. Model 3005-M-24N có mô-men xoắn 5Nm, điện áp AC/DC 24V, thời gian Motor 140 giây và thời gian hồi lò xo 20 giây, phù hợp điều khiển các van gió có diện tích tối đa 1.0m² trong các hệ thống điều hòa không khí và thông gió hiện đại.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÒ XO HỒI PHC 5NM 3005-M-24N
Động cơ van gió PHC 3005-M-24N được thiết kế tối ưu cho các ứng dụng HVAC với các thành phần chính gồm:
- Thân động cơ hợp kim chịu lực cao cấp
- Motor điện điều khiển tuyến tính chính xác
- Bộ truyền động và hộp giảm tốc độ bền cao
- Trục đầu ra với cơ cấu kẹp Universal Clamp
- Lò xo Spring Return tích hợp Fail-Safe
- Bộ điều khiển tín hiệu Modulating 0(2)-10V
- Công tắc phụ SPDT (tùy chọn)
- Khung chống xoay Anti-Rotation Bracket
- Cơ cấu giới hạn góc quay cơ học
Thiết kế nhỏ gọn, chắc chắn giúp lắp đặt dễ dàng trên nhiều loại damper HVAC khác nhau.
Động cơ van gió tuyến tính 3005-M-24N hoạt động theo nguyên lý điều khiển tỷ lệ kết hợp cơ cấu lò xo hồi vị an toàn.
BƯỚC 1 - Nhận tín hiệu điều khiển: Bộ truyền động nhận tín hiệu Modulating 0(2)-10V từ BMS, PLC hoặc bộ điều khiển HVAC.
BƯỚC 2 - Điều chỉnh góc mở: Motor quay tương ứng với giá trị tín hiệu đầu vào để điều chỉnh chính xác góc mở của van gió.
BƯỚC 3 - Căng lò xo dự phòng: Trong quá trình hoạt động, lò xo Spring Return được tích năng lượng dự phòng.
BƯỚC 4 - Duy trì vị trí điều khiển: Động cơ giữ chính xác vị trí van theo tín hiệu điều khiển nhằm tối ưu lưu lượng gió.
BƯỚC 5 - Mất điện Fail-Safe: Khi mất nguồn điện, lò xo hồi sẽ tự động đưa van gió trở về vị trí an toàn chỉ trong khoảng 20 giây.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÒ XO HỒI PHC 5NM 3005-M-24N
Động cơ van gió Modulating 3005-M-24N được sử dụng rộng rãi trong:
- Hệ thống AHU và FCU
- Hệ thống điều hòa không khí trung tâm HVAC
- Hệ thống thông gió tòa nhà văn phòng
- Trung tâm thương mại và khách sạn
- Bệnh viện và phòng sạch
- Nhà máy dược phẩm và thực phẩm
- Trung tâm dữ liệu Data Center
- Hệ thống điều áp cầu thang
- Van gió chống cháy và chống khói
- Hệ thống BMS và Smart Building
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÒ XO HỒI PHC 5NM 3005-M-24N
- Điều khiển tuyến tính Modulating chính xác bằng tín hiệu 0(2)-10V
- Chức năng Spring Return Fail-Safe an toàn khi mất điện
- Mô-men xoắn 5Nm phù hợp damper đến 1.0m²
- Điện áp AC/DC 24V tiêu chuẩn HVAC
- Đảo chiều quay dễ dàng
- Tiêu thụ điện năng thấp
- Độ bền trên 60.000 chu kỳ hoạt động
- Thiết kế nhỏ gọn, lắp đặt nhanh chóng
- Đạt chứng nhận CE, RoHS, EAC, UKCA
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÒ XO HỒI PHC 5NM 3005-M-24N
- Model: 3005-M-24N
- Mô-men xoắn: 5 Nm
- Mô-men xoắn lò xo: 5 Nm
- Nguồn cấp: AC/DC 24V
- Tần số: 50/60Hz
- Tín hiệu điều khiển: 0(2)-10V
- Diện tích van gió: Tối đa 1.0 m²
- Thời gian Motor: Khoảng 140 giây
- Thời gian Spring Return: Khoảng 20 giây
- Góc quay: 90° (95° cơ học)
- Công suất hoạt động: 5W
- Công suất dừng: 3W
- Công suất biến áp: 15VA
- Cấp bảo vệ: IP54
- Nhiệt độ làm việc: -20°C đến +50°C
- Độ ẩm làm việc: 5 ~ 95%RH
- Trọng lượng: Khoảng 1.8 Kg
- Độ ồn: < 62 dB
- Tuổi thọ: >60.000 chu kỳ
- Chứng nhận: CE, RoHS, EAC, UKCA
- Xuất xứ: PHC - China
- Bảo hành: 24 tháng
Sensors Việt Nam là nhà phân phối độc quyền của thương hiệu PHC tại thị trường Việt Nam. Chúng tôi cung cấp Động cơ van gió tuyến tính lò xo hồi PHC 5NM 3005-M-24N chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết.
