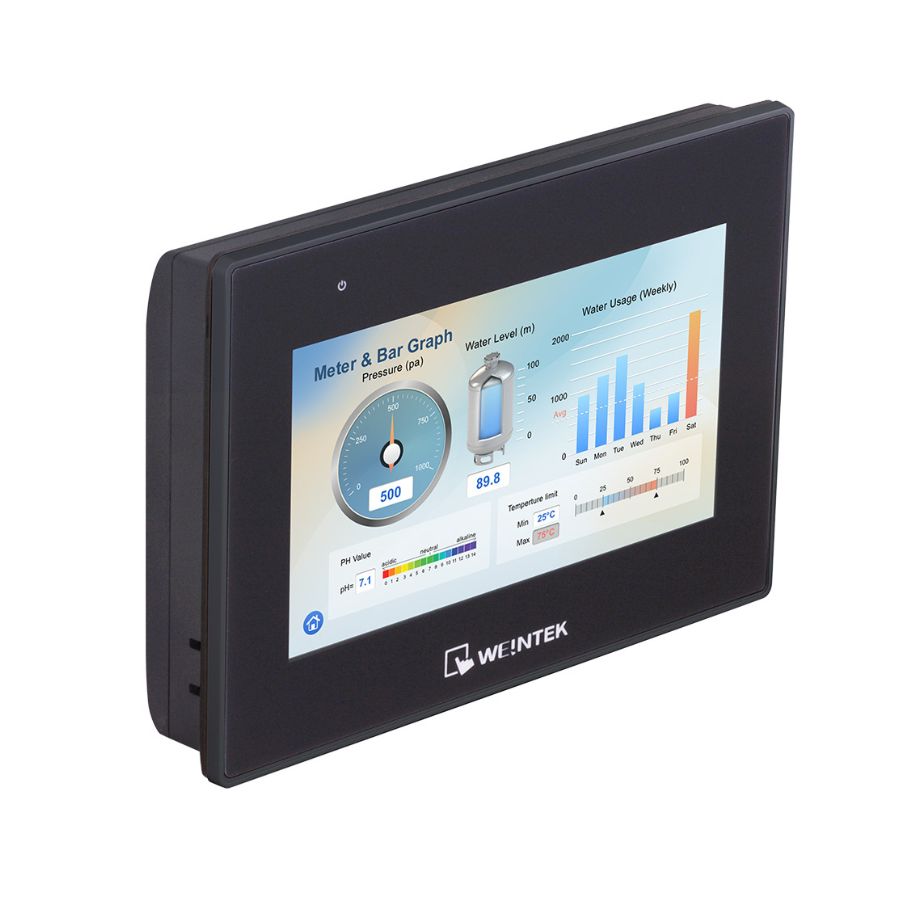

Màn hình HMI Weintek cMT2078X 7 inch là dòng màn hình cảm ứng công nghiệp thông minh, giao diện rộng - khác biệt hoàn toàn với các dòng HMI truyền thông thông thường, cMT2078X được tối ưu hóa cho xu hướng IIoT (Internet vạn vật).
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH MÀN HÌNH HMI WEINTEK CMT2078X 7 INCH
Cấu Tạo Cơ Bản
Màn hình HMI Weintek CMT2078X 7 inch được cấu thành từ các bộ phận chính sau đây:
- Mặt trước (màn hình hiển thị và cảm ứng): Màn hình TFT LCD 7 inch sắc nét với độ phân giải cao 800 x 480 pixel, phủ lớp cảm ứng điện trở 4 dây có độ chính xác cao.
- Vỏ máy: Làm bằng chất liệu nhựa kỹ thuật chịu nhiệt, thiết kế siêu mỏng.
- Bo mạch và cổng kết nối (mặt sau): 2 cổng mạng Ethernet độc lập, cổng Serial COM (RS-232/RS-485), cổng USB Host 2.0 và jack cấp nguồn 24VDC.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của màn hình HMI Weintek CMT2078X 7 inch dựa trên chu trình xử lý dữ liệu thời gian thực:
Thu thập dữ liệu cực nhanh: Nhờ bộ vi xử lý Quad-core 64-bit RISC, HMI liên tục thực hiện chu kỳ quét dữ liệu thông qua các giao thức kết nối chuyên sâu.
Xử lý và phản hồi điều khiển: Khi người vận hành tác động lên màn hình cảm ứng, vi xử lý sẽ ngay lập tức biên dịch và gửi lệnh số xuống PLC.
Cổng kết nối mạng song song: cMT2078X cho phép tách biệt luồng mạng dữ liệu, đảm bảo an toàn thông tin và chống nghẽn băng thông truyền thông.
ỨNG DỤNG NỔI BẬT CỦA MÀN HÌNH HMI WEINTEK CMT2078X 7 INCH
Màn hình HMI Weintek CMT2078X 7 inch được ứng dụng rộng rãi trong:
- Hệ thống máy móc chế tạo OEM thông minh
- Trạm giám sát năng lượng, lò hơi, lò nhiệt
- Dây chuyền phân loại, đóng gói tự động
- Trạm xử lý nước thải công nghiệp lớn.
ƯU ĐIỂM CỦA MÀN HÌNH HMI WEINTEK CMT2078X 7 INCH
Dưới đây là những ưu điểm nổi bật giúp màn hình HMI Weintek CMT2078X 7 inch được nhiều người tin dùng:
- Hiệu năng xử lý tuyệt vời trong phân khúc - CPU Quad-core mạnh mẽ phối hợp cùng bộ nhớ Flash 4 GB và RAM 1 GB
- Mạng đôi Ethernet - giải pháp an ninh mạng tối ưu, không lo ngại nguy cơ virus hay hacker tấn công vào hệ thống máy sản xuất.
- Tích hợp sẵn bộ cách ly nguồn - bo mạch điều khiển trung tâm được bảo vệ an toàn, giảm thiểu rủi ro dừng máy ngoài ý muốn.
- Độ bền cao - mặt trước đạt tiêu chuẩn bảo vệ chống nước, chống bụi IP65, bảo vệ thiết bị an toàn trước các tia nước bắn, bụi mịn bám dính trong xưởng gỗ, xưởng xi măng hay dệt may.
- Hỗ trợ hoàn hảo các giải pháp giám sát từ xa thông qua nền tảng đám mây Weincloud
THÔNG SỐ KỸ THUẬT CỦA MÀN HÌNH HMI WEINTEK CMT2078X 7 INCH
- Loại màn hình: 7” TFT LCD
- Độ phân giải: 800 x 480 pixel
- Độ sáng/Độ tương phản: 400 cd/m² / 800:1
- Màu sắc hiển thị: 16.7 triệu màu
- Tuổi thọ đèn nền: LED > 30,000 giờ
- Loại cảm ứng: Điện trở 4 dây
- Bộ nhớ Flash / RAM: 4 GB / 1 GB
- Bộ vi xử lý (CPU): Quad-core 64-bit RISC
- Cổng Ethernet:
- LAN 1: 10/100 Base-T x 1
- LAN 2: 10/100 Base-T x 1 - Cổng Serial COM:
- Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W
- Con.B: COM1 RS-232 4W, COM3 RS-232 2W - Cổng USB: USB 2.0 x 1
- Đồng hồ thời gian thực (RTC): Tích hợp sẵn
- Điện áp ngõ vào: 24 ± 20% VDC
- Cách ly nguồn: Có sẵn
- Tiêu thụ dòng điện: 820mA@24VDC
- Chất liệu vỏ: Nhựa (Plastic)
- Kích thước: 200.3 x 146.3 x 35 mm
- Kích thước khoét lỗ: 192 x 138 mm
- Cấp bảo vệ mặt trước: IP65
- Nhiệt độ vận hành: 0° ~ 55°C (32° ~ 131°F)
- Phần mềm cấu hình: EasyBuilder Pro
- Tính năng đám mây: Hỗ trợ Weincloud / Dashboard / EasyAccess 2.0 (Tùy chọn)
- Chứng chỉ: CO/CQ đầy đủ
- Xuất xứ: WEINTEK - China.
Sensors Việt Nam cung cấp màn hình HMI Weintek cMT2078X 7 inch chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
