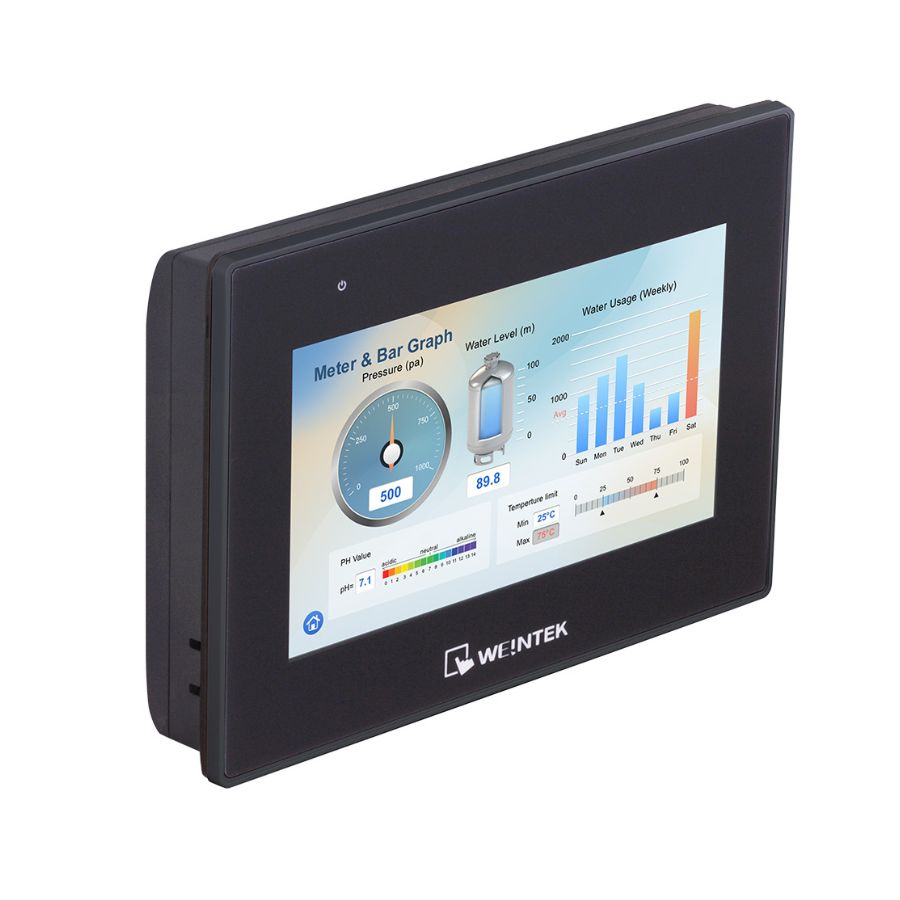

Màn hình HMI Weintek CMT2108X2 10 inch được định vị là giải pháp thông minh, có thể đáp ứng cho các ứng dụng đòi hỏi khả năng xử lý đồ họa động cao, lưu trữ lượng dữ liệu khổng lồ và kết nối mạng diện rộng.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH MÀN HÌNH HMI WEINTEK CMT2108X2 10 INCH
Cấu Tạo Cơ Bản
Màn hình HMI Weintek CMT2108X2 10 inch được cấu thành từ các bộ phận chính sau đây:
- Mặt trước (màn hình hiển thị và cảm ứng): Màn hình TFT LCD 10 inch sắc nét với độ phân giải cao, phủ lớp cảm ứng điện trở 4 dây có độ chính xác cao.
- Vỏ máy: Làm bằng chất liệu nhựa kỹ thuật chịu nhiệt, thiết kế siêu mỏng.
- Bo mạch và cổng kết nối (mặt sau): bộ vi xử lý Quad-core mạnh mẽ + 2 cổng mạng Ethernet độc lập, cổng Serial COM (RS-232/RS-485), cổng USB Host 2.0 và jack cấp nguồn 24VDC.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của màn hình HMI Weintek CMT2108X2 10 inch dựa trên chu trình xử lý dữ liệu thời gian thực:
Thu thập dữ liệu cực nhanh: Nhờ bộ vi xử lý Quad-core 64-bit RISC, HMI liên tục thực hiện chu kỳ quét dữ liệu thông qua các giao thức kết nối chuyên sâu.
Xử lý và phản hồi điều khiển: Khi người vận hành tác động lên màn hình cảm ứng, vi xử lý sẽ ngay lập tức biên dịch và gửi lệnh số xuống PLC.
Cổng kết nối mạng song song: CMT2108X2 cho phép tách biệt luồng mạng dữ liệu, đảm bảo an toàn thông tin và chống nghẽn băng thông truyền thông.
ỨNG DỤNG NỔI BẬT CỦA MÀN HÌNH HMI WEINTEK CMT2108X2 10 INCH
Màn hình HMI Weintek CMT2108X2 10 inch được ứng dụng rộng rãi trong:
- Dây chuyền sản xuất tích hợp nhiều PLC
- Hệ thống tủ điện điều khiển Chiller trung tâm, AHU, HVAC
- Trạm xử lý nước thải công nghiệp quy mô lớn
- Máy móc cơ khí chính xác, máy đóng gói tốc độ cao.
ƯU ĐIỂM CỦA MÀN HÌNH HMI WEINTEK CMT2108X2 10 INCH
Dưới đây là những ưu điểm nổi bật giúp màn hình HMI Weintek CMT2108X2 10 inch được nhiều người tin dùng:
- Cấu hình phần cứng siêu khủng và hiệu năng xử lý tuyệt vời trong phân khúc - có thể lưu dữ liệu nhiều năm.
- Mạng đôi Ethernet - giải pháp an ninh mạng tối ưu, không lo ngại nguy cơ virus hay hacker tấn công vào hệ thống máy sản xuất.
- Tích hợp sẵn bộ cách ly nguồn - bo mạch điều khiển trung tâm được bảo vệ an toàn, giảm thiểu rủi ro dừng máy ngoài ý muốn.
- Độ bền cao - mặt trước đạt tiêu chuẩn bảo vệ chống nước, chống bụi IP65, bảo vệ thiết bị an toàn trước các tia nước bắn, bụi mịn bám dính trong xưởng gỗ, xưởng xi măng hay dệt may.
- Hỗ trợ hoàn hảo các giải pháp giám sát từ xa thông qua nền tảng đám mây Weincloud.
THÔNG SỐ KỸ THUẬT CỦA MÀN HÌNH HMI WEINTEK CMT2108X2 10 INCH
- Loại màn hình: 10” TFT LCD
- Độ phân giải: 1024 x 600 pixel
- Độ sáng/Độ tương phản: 350 cd/m² / 500:1
- Màu sắc hiển thị: 16.7 triệu màu
- Tuổi thọ đèn nền: LED > 50,000 giờ
- Loại cảm ứng: Điện trở 4 dây
- Bộ nhớ Flash / RAM: 4 GB / 1 GB
- Bộ vi xử lý (CPU): Quad-core 64-bit RISC
- Cổng Ethernet:
- LAN 1: 10/100/1000 Base-T x 1
- LAN 2: 10/100 Base-T x 1 - Cổng Serial COM:
- Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W
- Con.B: COM1 RS-232 4W, COM3 RS-232 2W - Cổng USB: USB 2.0 x 1
- Đồng hồ thời gian thực (RTC): Tích hợp sẵn
- Điện áp ngõ vào: 24 ± 20% VDC
- Cách ly nguồn: Có sẵn
- Tiêu thụ dòng điện: 1A@24VDC
- Chất liệu vỏ: Nhựa (Plastic)
- Kích thước: 271 x 213 x 36.4 mm
- Kích thước khoét lỗ: 260 x 202 mm
- Lớp phủ bảo vệ bo mạch: Có sẵn
- Cấp bảo vệ mặt trước: IP65
- Nhiệt độ vận hành: 0° ~ 50°C (32° ~ 122°F)
- Phần mềm cấu hình: EasyBuilder Pro
- Tính năng đám mây: Hỗ trợ Weincloud / Dashboard / EasyAccess 2.0 (Tùy chọn)
- Chứng chỉ: CO/CQ đầy đủ
- Xuất xứ: WEINTEK - China.
Sensors Việt Nam cung cấp màn hình HMI Weintek CMT2108X2 10 inch chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
