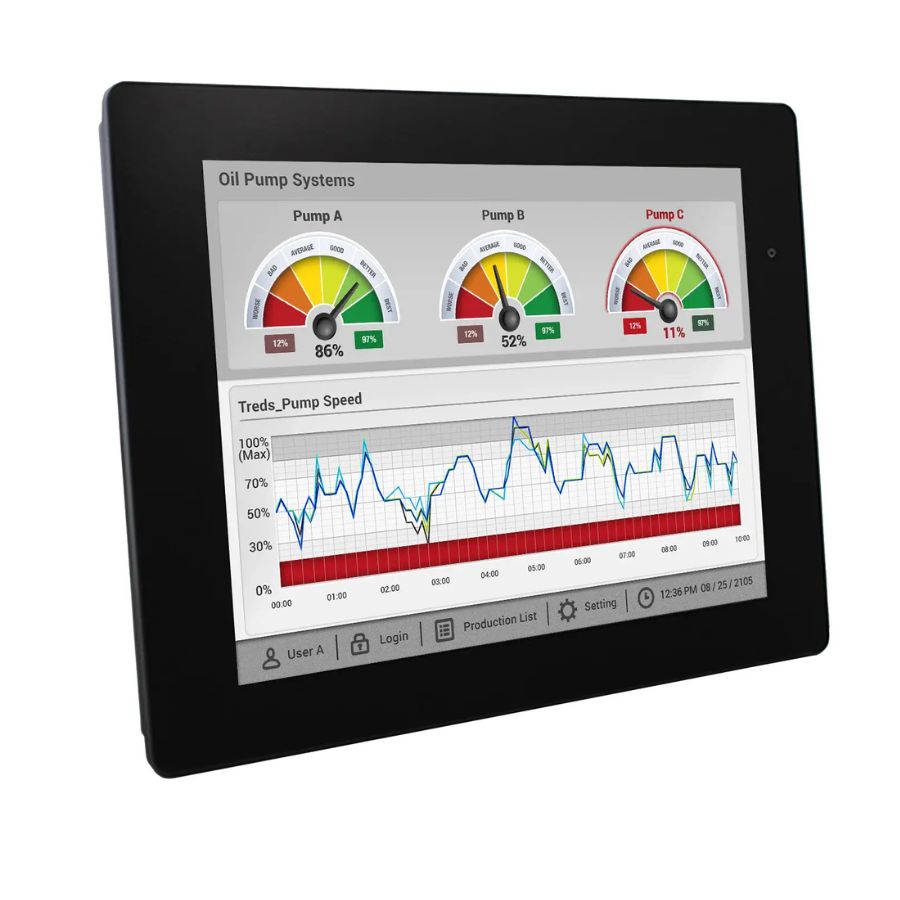

Màn hình HMI Weintek cMT2128X 12 inch là dòng màn hình cảm ứng công nghiệp thông minh hiệu năng cao. Thiết bị làm trung tâm thu thập dữ liệu, kết nối và đồng bộ mượt mà giữa tầng thiết bị chấp hành với hệ thống quản lý cấp cao.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH MÀN HÌNH HMI WEINTEK CMT2128X 12 INCH
Cấu Tạo Cơ Bản
Màn hình HMI Weintek CMT2128X 12 inch được cấu thành từ các bộ phận chính sau đây:
- Mặt trước (màn hình hiển thị và cảm ứng): Màn hình TFT LCD 12 inch sắc nét với độ phân giải cực cao (1024 x 768 pixel), phủ lớp cảm ứng điện trở 4 dây có độ chính xác cao.
- Vỏ máy: Làm bằng chất liệu nhựa kỹ thuật chịu nhiệt, thiết kế siêu mỏng.
- Bo mạch và cổng kết nối (mặt sau): Bộ vi xử lý Quad-core 64-bit mạnh mẽ + 2 cổng mạng Ethernet độc lập, cổng Serial COM (RS-232/RS-485), cổng USB Host 2.0 và jack cấp nguồn 24VDC.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của màn hình HMI Weintek CMT2128X 12 inch dựa trên chu trình xử lý dữ liệu thời gian thực:
Thu thập dữ liệu cực nhanh: Nhờ bộ vi xử lý Quad-core 64-bit RISC, HMI liên tục thực hiện chu kỳ quét dữ liệu thông qua các giao thức kết nối chuyên sâu.
Xử lý và phản hồi điều khiển: Khi người vận hành tác động lên màn hình cảm ứng, vi xử lý sẽ ngay lập tức biên dịch và gửi lệnh số xuống PLC.
Cổng kết nối mạng song song: CMT2128X cho phép tách biệt luồng mạng dữ liệu, đảm bảo an toàn thông tin và chống nghẽn băng thông truyền thông.
ỨNG DỤNG NỔI BẬT CỦA MÀN HÌNH HMI WEINTEK CMT2128X 12 INCH
Màn hình HMI Weintek CMT2128X 12 inch được ứng dụng rộng rãi trong:
- Hệ thống tủ điện điều khiển Chiller trung tâm, AHU, HVAC
- Dây chuyền sản xuất tự động tích hợp đa hãng PLC
- Trạm xử lý nước thải tập trung quy mô lớn
- Nhà máy chế biến thức ăn gia súc, ép nhựa, lò nhiệt...
ƯU ĐIỂM CỦA MÀN HÌNH HMI WEINTEK CMT2128X 12 INCH
Dưới đây là những ưu điểm nổi bật giúp màn hình HMI Weintek CMT2128X 12 inch được nhiều người tin dùng:
- Màn hình rộng 12.1 inch, độ phân giải cao 1024x768 pixel và dải màu lớn đến 16.7 triệu - giúp người dùng bao quát toàn bộ sơ đồ dây chuyền với một trang màn hình duy nhất.
- Cấu hình phần cứng khủng, với bộ nhớ Flash lên tới 4GB - cho phép người dùng lưu trữ lịch sử lỗi, dữ liệu sản xuất liên tục nhiều năm
- Mạng đôi Ethernet - giải pháp an ninh mạng tối ưu, không lo ngại nguy cơ virus hay hacker tấn công vào hệ thống máy sản xuất.
- Tích hợp sẵn bộ cách ly nguồn - bo mạch điều khiển trung tâm được bảo vệ an toàn, giảm thiểu rủi ro dừng máy ngoài ý muốn.
- Độ bền cao - mặt trước đạt tiêu chuẩn bảo vệ chống nước, chống bụi IP65, bảo vệ thiết bị an toàn trước các tia nước bắn, bụi mịn bám dính trong xưởng gỗ, xưởng xi măng hay dệt may.
- Hỗ trợ hoàn hảo các giải pháp giám sát từ xa thông qua nền tảng đám mây Weincloud
THÔNG SỐ KỸ THUẬT CỦA MÀN HÌNH HMI WEINTEK CMT2128X 12 INCH
- Loại màn hình: 12” TFT LCD
- Độ phân giải: 1024 x 768 pixel
- Độ sáng/Độ tương phản: 500 cd/m² / 1000:1
- Màu sắc hiển thị: 16.7 triệu màu
- Tuổi thọ đèn nền: LED > 30,000 giờ
- Loại cảm ứng: Điện trở 4 dây
- Bộ nhớ Flash / RAM: 4 GB / 1 GB
- Bộ vi xử lý (CPU): Quad-core 64-bit RISC
- Cổng Ethernet:
- LAN 1: 10/100/1000 Base-T x 1
- LAN 2: 10/100 Base-T x 1 - Cổng Serial COM:
- Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W
- Con.B: COM1 RS-232 4W, COM3 RS-232 2W - Cổng USB: USB 2.0 x 1
- Đồng hồ thời gian thực (RTC): Tích hợp sẵn
- Điện áp ngõ vào: 24 ± 20% VDC
- Lớp phủ bảo vệ bo mạch: Có sẵn
- Tiêu thụ dòng điện: 1.2A@24VDC
- Chất liệu vỏ: Nhựa (Plastic)
- Kích thước: 317 x 243 x 41 mm
- Kích thước khoét lỗ: 305 x 231 mm
- Cấp bảo vệ mặt trước: IP65
- Nhiệt độ vận hành: 0° ~ 55°C (32° ~ 122°F)
- Phần mềm cấu hình: EasyBuilder Pro
- Tính năng đám mây: Hỗ trợ Weincloud / Dashboard / EasyAccess 2.0 (Tùy chọn)
- Chứng chỉ: CO/CQ đầy đủ
- Xuất xứ: WEINTEK - China.
Sensors Việt Nam cung cấp màn hình HMI Weintek CMT2128X 12 inch chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
