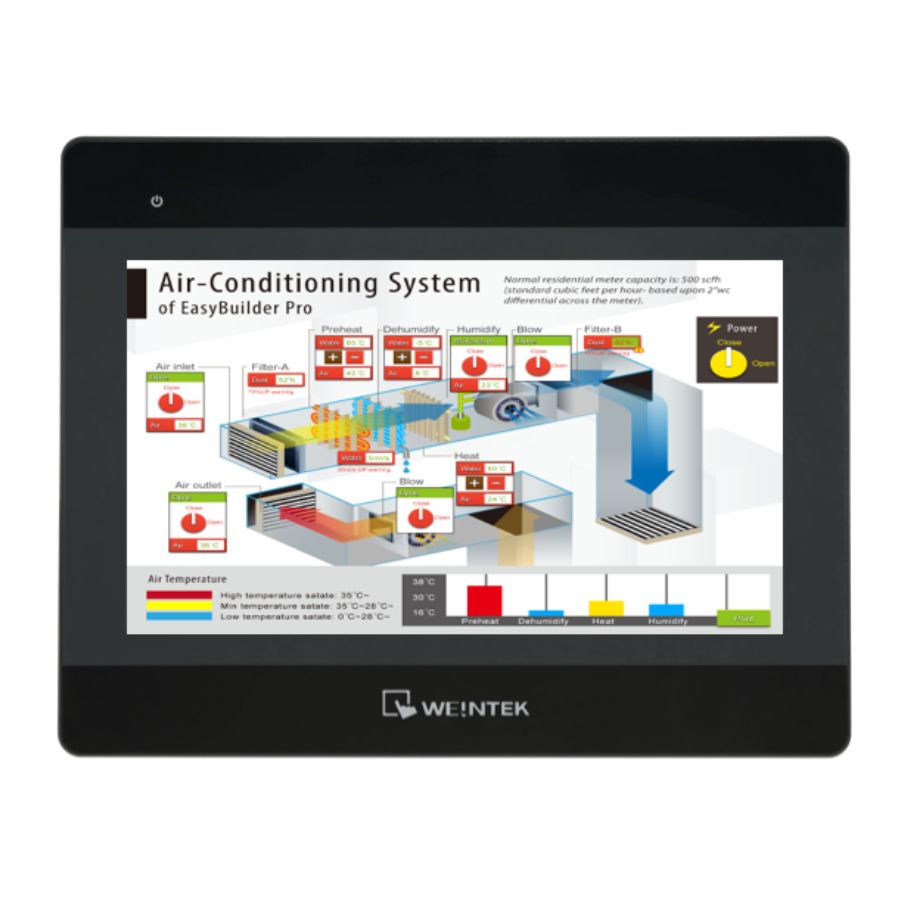

Màn hình HMI Weintek MT8106iP 10 inch là cầu nối giữa người vận hành và toàn bộ hệ thống máy móc, PLC, thiết bị đo lường - giúp công tác giám sát dễ dàng hơn, xử lý lỗi nhanh hơn và vận hành hiệu quả hơn.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH MÀN HÌNH HMI WEINTEK MT8106iP 10 INCH
Cấu Tạo Cơ Bản
Màn hình HMI Weintek MT8106iP 10 inch được cấu thành từ các bộ phận chính sau đây:
- Mặt trước (màn hình hiển thị và cảm ứng): Màn hình TFT LCD 10 inch góc nhìn rộng - tăng cường khả năng hiển thị ở các góc nghiêng lớn, phủ lớp cảm ứng điện trở 4 dây có độ chính xác cao.
- Vỏ máy: Làm bằng chất liệu nhựa kỹ thuật chịu nhiệt, thiết kế siêu mỏng.
- Bo mạch và cổng kết nối (mặt sau): Gồm chip Cortex Dual-core RISC tốc độ cao + 1 cổng Ethernet (LAN), cổng Serial COM (RS-232/RS-485), cổng USB Host 2.0 và jack cấp nguồn 24VDC.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của màn hình HMI Weintek MT8106iP 10 inch dựa trên chu trình xử lý dữ liệu thời gian thực:
- Nhận lệnh từ người dùng: Người vận hành chạm vào các nút nhấn/nhập giá trị số trên màn hình cảm ứng, tọa độ dòng điện thay đổi được vi xử lý tiếp nhận và chuyển đổi thành lệnh số.
- Truyền thông và xử lý: HMI gửi các khung dữ liệu này qua giao thức truyền thông đến PLC thông qua cổng vật lý COM/Ethernet.
- Phản hồi trực quan: HMI quét và đọc các thanh ghi dữ liệu từ PLC. Chip xử lý sẽ biên dịch và vẽ thành biểu đồ, hiển thị số liệu hoặc kích hoạt đèn báo trên màn hình LCD.
ỨNG DỤNG NỔI BẬT CỦA MÀN HÌNH HMI WEINTEK MT8106iP 10 INCH
Màn hình HMI Weintek MT8106iP 10 inch được ứng dụng rộng rãi trong:
- Tủ điều khiển trung tâm hệ thống HVAC/Chiller
- Dây chuyền sản xuất tự động thức ăn gia súc, xi măng
- Hệ thống xử lý nước thải tập trung
- Máy móc ngành in ấn, dệt may công nghiệp.
ƯU ĐIỂM CỦA MÀN HÌNH HMI WEINTEK MT8106iP 10 INCH
Dưới đây là những ưu điểm nổi bật giúp màn hình HMI Weintek MT8106iP 10 inch được nhiều người tin dùng:
- Trải nghiệm hình ảnh hoàn hảo với công nghệ WVA - độ phân giải cao 1024 x 600 pixel và công nghệ góc nhìn rộng
- Tích hợp sẵn mạch cách ly nguồn bên trong, giúp bảo vệ bo mạch trung tâm an toàn tuyệt đối
- Khả năng hiển thị 16.7 triệu màu sống động
- Hoạt động ổn định và bền bỉ trong môi trường khắc nghiệt
- Kết nối đồng thời nhiều PLC và mở rộng IOT từ xa.
THÔNG SỐ KỸ THUẬT CỦA MÀN HÌNH HMI WEINTEK MT8106iP 10 INCH
- Loại màn hình: 10” TFT LCD
- Độ phân giải: 1024 x 600 pixel
- Độ sáng/Độ tương phản: 350 cd/m² / 1000:1
- Màu sắc hiển thị: 16.7 triệu màu
- Tuổi thọ đèn nền: > 50,000 giờ
- Loại cảm ứng: Điện trở 4 dây
- Bộ nhớ Flash / RAM: 256 MB / 128 MB
- Bộ vi xử lý (CPU): Dual-core RISC
- Cổng Ethernet 10/100 Base-T x 1
- Cổng Serial COM:
- Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W
- Con.B: COM1 RS-232 4W, COM3 RS-232 2W - Cổng USB: USB 2.0 x 1
- Đồng hồ thời gian thực (RTC): Tích hợp sẵn
- Điện áp ngõ vào: 24 ± 20% VDC
- Cách ly nguồn: Có sẵn
- Tiêu thụ dòng điện: 510mA @ 24VDC
- Chất liệu vỏ / Trọng lượng: Nhựa (Plastic) / Khoảng 1 kg
- Kích thước: 271 x 213 x 36.4 mm
- Kích thước khoét lỗ: 260 x 202 mm
- Cấp bảo vệ mặt trước: IP65 Compliant
- Nhiệt độ vận hành: 0° ~ 55°C (32° ~ 131°F)
- Phần mềm cấu hình: EasyBuilder Pro
- Chứng chỉ: CO/CQ đầy đủ
- Xuất xứ: WEINTEK - China.
Sensors Việt Nam cung cấp màn hình HMI Weintek MT8106iP 10 inch chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
