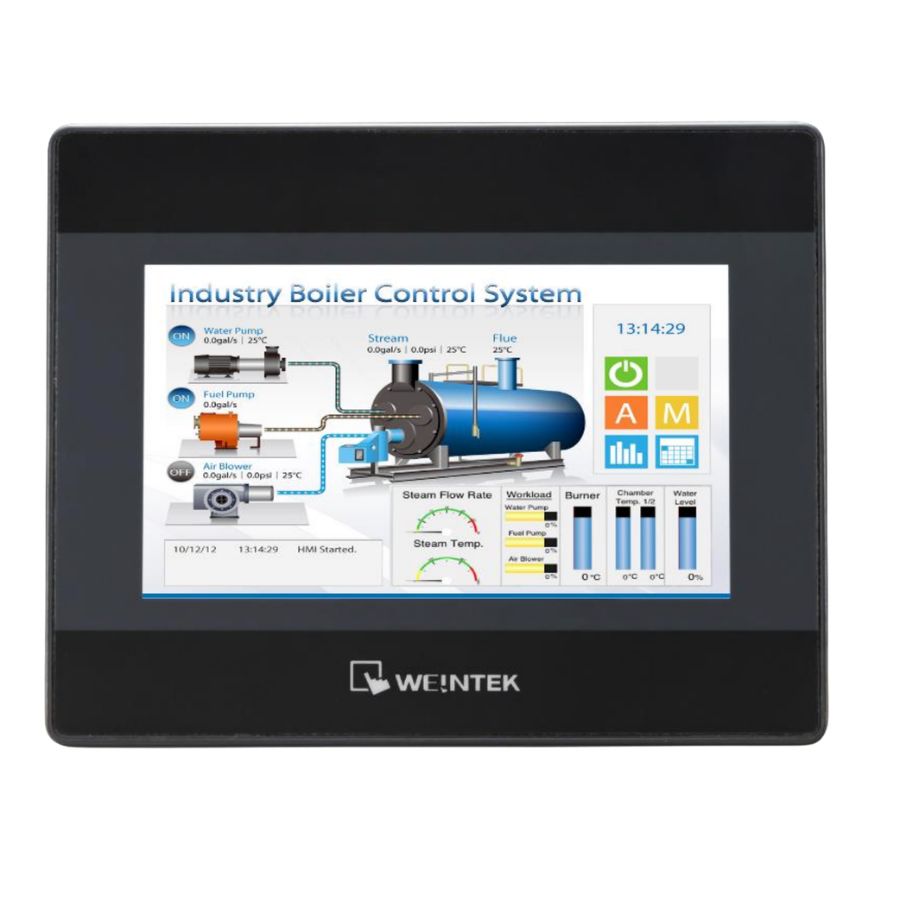

Màn hình HMI Weintek MT8052iP 4,3 inch là cầu nối giữa người vận hành và toàn bộ hệ thống máy móc, PLC, thiết bị đo lường - giúp công tác giám sát dễ dàng hơn, xử lý lỗi nhanh hơn và vận hành hiệu quả hơn. Dòng sản phẩm này có kích thước lý tưởng cho tủ điện nhỏ gọn hoặc vị trí lắp đặt có không gian hạn chế, trong khi vẫn đảm bảo hiển thị đủ thông tin vận hành cần thiết.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH MÀN HÌNH HMI WEINTEK MT8052IP 4,3 INCH
Cấu Tạo Cơ Bản
Màn hình HMI Weintek MT8052iP 4,3 inch được cấu thành từ các bộ phận chính sau đây:
- Mặt trước (màn hình hiển thị và cảm ứng): Màn hình TFT LCD 4.3 inch góc nhìn rộng, phủ lớp cảm ứng điện trở 4 dây có độ chính xác cao. Lớp màng bảo vệ đạt tiêu chuẩn công nghiệp chịu được các thao tác nhấn liên tục.
- Vỏ máy: Làm bằng chất liệu nhựa kỹ thuật chịu nhiệt, thiết kế siêu mỏng.
- Bo mạch và cổng kết nối (mặt sau): 1 cổng Ethernet (LAN), cổng Serial COM (RS-232/RS-485), cổng USB Host 2.0 và jack cấp nguồn 24VDC.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của màn hình HMI Weintek MT8052iP 4,3 inch dựa trên chu trình xử lý dữ liệu thời gian thực:
- Nhận lệnh từ người dùng: Người vận hành chạm vào các nút nhấn/nhập giá trị số trên màn hình cảm ứng, tọa độ dòng điện thay đổi được vi xử lý tiếp nhận và chuyển đổi thành lệnh số.
- Truyền thông và xử lý: HMI gửi các khung dữ liệu này qua giao thức truyền thông đến PLC thông qua cổng vật lý COM/Ethernet.
- Phản hồi trực quan: HMI quét và đọc các thanh ghi dữ liệu từ PLC. Chip xử lý sẽ biên dịch và vẽ thành biểu đồ, hiển thị số liệu hoặc kích hoạt đèn báo trên màn hình LCD.
ỨNG DỤNG NỔI BẬT CỦA MÀN HÌNH HMI WEINTEK MT8052IP 4,3 INCH
Màn hình HMI Weintek MT8052iP 4,3 inch được ứng dụng rộng rãi trong:
- Hệ thống máy đóng gói, dán nhãn
- Hệ thống xử lý nước thải và cấp nước
- Máy móc ngành nhựa và thực phẩm
- Hệ thống tủ điện điều khiển Chiller, AHU, HVAC.
ƯU ĐIỂM CỦA MÀN HÌNH HMI WEINTEK MT8052IP 4,3 INCH
Dưới đây là những ưu điểm nổi bật giúp màn hình HMI Weintek MT8052iP 4,3 inch được nhiều người tin dùng:
- Hiển thị sắc nét và sống động với 16.7 triệu màu
- Bảo vệ thiết bị toàn diện trước các sự cố điện
- Hoạt động ổn định và bền bỉ trong môi trường khắc nghiệt
- Thiết kế nhỏ gọn và tối ưu hóa cho không gian tủ điện
- Có khả năng mở rộng kết nối IOT từ xa thông qua tính năng EasyAccess 2.0 (tùy chọn).
THÔNG SỐ KỸ THUẬT CỦA MÀN HÌNH HMI WEINTEK MT8052IP 4,3 INCH
- Loại màn hình: 4.3” TFT LCD
- Độ phân giải: 480 x 272 pixel
- Độ sáng/Độ tương phản: 400 cd/m² / 500:1
- Màu sắc hiển thị: 16.7 triệu màu
- Tuổi thọ đèn nền: LED > 30,000 giờ
- Loại cảm ứng: Điện trở 4 dây
- Bộ nhớ Flash / RAM: 256 MB / 128 MB
- Bộ vi xử lý (CPU): Dual-core RISC
- Cổng Ethernet: 10/100 Base-T x 1
- Cổng Serial COM:
- COM1: RS-232 2W, RS-485 2W/4W
- COM3: RS-485 2W - Cổng USB: USB 2.0 x 1
- Đồng hồ thời gian thực (RTC): Tích hợp sẵn
- Điện áp ngõ vào: 24 ± 20% VDC
- Cách ly nguồn: Có sẵn
- Tiêu thụ dòng điện: 350mA @ 24VDC
- Chất liệu vỏ / Trọng lượng: Nhựa (Plastic) / Khoảng 0.25 kg
- Kích thước: 128 x 102 x 32 mm
- Kích thước khoét lỗ: 119 x 93 mm
- Cấp bảo vệ mặt trước: IP65
- Nhiệt độ vận hành: 0° ~ 55°C (32° ~ 131°F)
- Phần mềm cấu hình: EasyBuilder Pro
- Chứng chỉ: CO/CQ đầy đủ
- Xuất xứ: WEINTEK - China.
Sensors Việt Nam cung cấp màn hình HMI Weintek MT8052iP 4,3 inch chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
