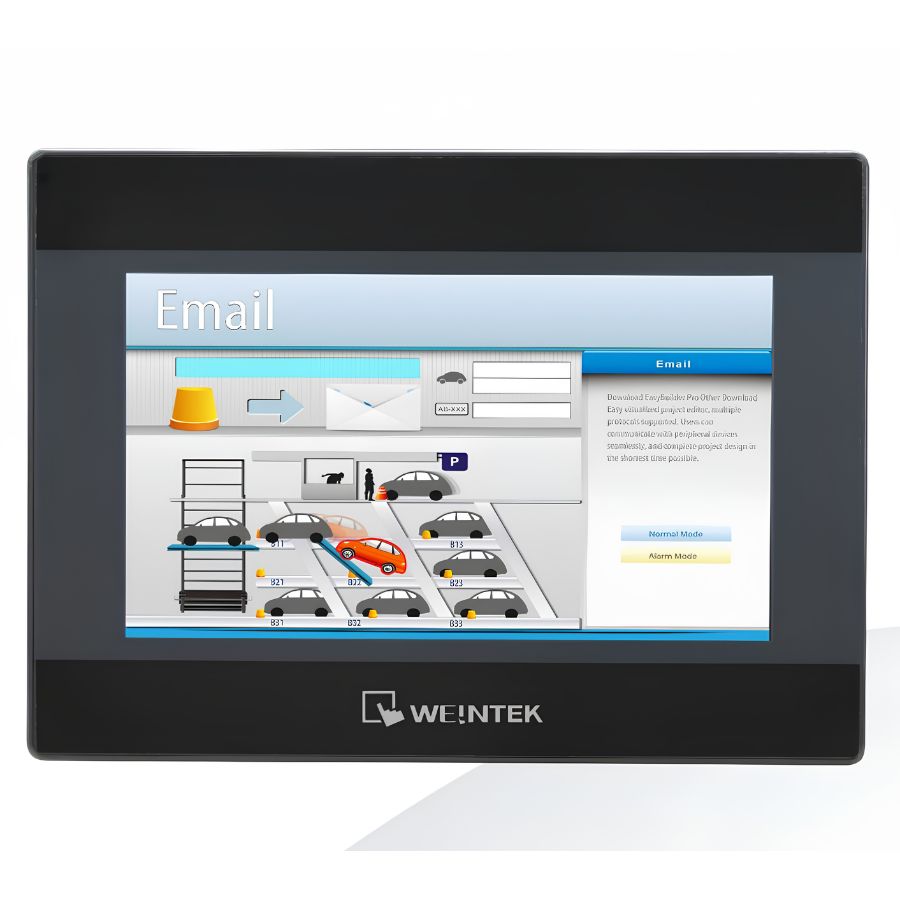

Màn hình HMI Weintek MT8072iP 7 inch được thiết kế để tối ưu hóa trải nghiệm thao tác của người vận hành trên một không gian hiển thị rộng rãi, kết hợp giữa bộ vi xử lý Dual-core mạnh mẽ, khả năng kết nối đa dạng và độ bền bỉ đáng tin cậy.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH MÀN HÌNH HMI WEINTEK MT8072IP 7 INCH
Cấu Tạo Cơ Bản
Màn hình HMI Weintek MT8072iP 7 inch được cấu thành từ các bộ phận chính sau đây:
- Mặt trước (giao diện hiển thị và cảm ứng): Màn hình TFT LCD 7 inch góc nhìn rộng, độ phân giải sắc nét, kết hợp cảm ứng điện trở 4 dây độ chính xác cao.
- Thân vỏ: Làm từ nhựa kỹ thuật cao cấp chống va đập.
- Cổng kết nối và bo mạch nền: Mặt sau thiết bị tích hợp bo mạch xử lý trung tâm và hệ thống cổng kết nối vật lý gồm: 1 cổng Ethernet (LAN), các cổng truyền thông Serial COM (RS-232/RS-485), 1 cổng USB Host 2.0 và jack cấp nguồn 24VDC.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của màn hình HMI Weintek MT8072iP 7 inch dựa trên chu trình xử lý dữ liệu thời gian thực:
Nhập liệu và điều khiển: Khi người vận hành tương tác trên màn hình cảm ứng, chip xử lý sẽ lập tức biên dịch hành động này thành các lệnh số theo đúng giao thức truyền thông đang cấu hình.
Truyền thông mạng: Lệnh điều khiển được gửi đi nhanh chóng qua cổng mạng Ethernet hoặc Serial (Modbus RTU, MPI,...) tới PLC xử lý.
Cập nhật trạng thái: HMI liên tục thực hiện chu kỳ quét dữ liệu từ các thanh ghi của PLC và cảm biến công nghiệp để cập nhật tức thời lên màn hình dưới dạng con số trực quan, thanh tiến trình hoặc đồ thị xu hướng.
ỨNG DỤNG NỔI BẬT CỦA MÀN HÌNH HMI WEINTEK MT8072IP 7 INCH
Màn hình HMI Weintek MT8072iP 4,3 inch được ứng dụng rộng rãi trong:
- Kích thước 7 inch tiêu chuẩn trực quan hóa dữ liệu
- Bộ cách ly nguồn tích hợp giúp cô lập bo mạch điều khiển khỏi các xung điện điện áp cao đột biến.
- Khả năng kết nối cực kỳ rộng thông qua phần mềm EasyBuilder Pro.
- Hoạt động bền bỉ và dài lâu - kháng nước, ngăn bụi mịn, bảo vệ màn hình an toàn trước các tia nước bắn hoặc dầu máy bám dính.
ƯU ĐIỂM CỦA MÀN HÌNH HMI WEINTEK MT8072IP 7 INCH
Dưới đây là những ưu điểm nổi bật giúp màn hình HMI Weintek MT8072iP 7 inch được nhiều người tin dùng:
- Dây chuyền chiết rót và đóng gói tự động
- Hệ thống điều khiển máy ngành nhựa (máy đùn, máy thổi)
- Giám sát trạm bơm, xử lý nước thải công nghiệp
- Quản lý năng lượng tòa nhà (BMS/HVAC).
THÔNG SỐ KỸ THUẬT CỦA MÀN HÌNH HMI WEINTEK MT8072IP 7 INCH
- Loại màn hình: 7” TFT LCD (Widescreen)
- Độ phân giải: 800 x 480 pixel
- Độ sáng / Độ tương phản: 450 cd/m² / 500:1
- Màu sắc hiển thị: 16.7 triệu màu
- Tuổi thọ đèn nền: LED > 30,000 giờ
- Loại cảm ứng: Điện trở 4 dây
- Bộ nhớ Flash / RAM: 256 MB / 128 MB
- Bộ vi xử lý (CPU): Dual-core RISC
- Cổng Ethernet: 10/100 Base-T x 1
- Cổng Serial COM:
- COM1: RS-232 4W
- COM2: RS-485 2W/4W - Cổng USB: USB 2.0 x 1 (Host - Hỗ trợ nạp chương trình/lưu dữ liệu)
- Đồng hồ thời gian thực: Tích hợp sẵn
- Điện áp ngõ vào: 24 ± 20% VDC
- Cách ly nguồn: Tích hợp sẵn
- Tiêu thụ dòng điện: 450 mA @ 24 VDC
- Chất liệu vỏ / Thiết kế: Nhựa công nghiệp (Plastic) / Slim Design
- Kích thước tổng thể: 200.4 x 146.5 x 34 mm
- Kích thước khoét lỗ: 192 x 138 mm
- Cấp bảo vệ mặt trước: IP65
- Nhiệt độ vận hành: 0° ~ 55°C (32° ~ 131°F)
- Phần mềm cấu hình: EasyBuilder Pro
- Chứng chỉ: CO/CQ đầy đủ
- Xuất xứ: WEINTEK - China.
Sensors Việt Nam cung cấp màn hình HMI Weintek MT8072iP 7 inch chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
