Trong các hệ thống đo lường và tự động hóa hiện đại, nhiệt độ luôn là một trong những yếu tố cần được giám sát chặt chẽ và liên tục nhằm đảm bảo hệ thống vận hành an toàn, ổn định và đúng thiết kế. Ở đó, cảm biến PT1000 được tin dùng nhờ tính ổn định cao, độ tuyến tính tốt và xuất tín hiệu đo với độ phân giải cao.
PT1000 - CẢM BIẾN PT1000 LÀ GÌ?
PT1000/đầu dò PT1000/cảm biến PT1000 là một loại cảm biến nhiệt điện trở (RTD) dùng đặc tính điện trở ổn định của bạch kim để đo nhiệt độ chính xác, ổn định. Nó có điện trở danh nghĩa là 1000 Ohm (ở 0°C) và độ nhạy cao hơn dòng cảm biến PT100.
Trong đó, "Pt" là viết tắt của Platinum, vật liệu cấu thành điện trở đo. Còn con số “1000” biểu thị điện trở danh nghĩa ở 0°C = 1000 Ohm.
Cảm biến PT1000 hoạt động trong phạm vi nhiệt độ rộng, dao động từ -200°C đến +600°C, nên được ứng dụng rộng rãi trong lĩnh vực công nghiệp như HVAC, ô tô và nghiên cứu khoa học.
Ưu điểm nổi bật nhất của cảm biến PT1000/đầu dò PT1000: Trong lĩnh vực đo lường nhiệt độ công nghiệp hiện đại, cảm biến Pt1000 là một trong những lựa chọn phổ biến nhất nhờ những ưu điểm vượt trội như:
- Độ nhạy và độ phân giải cao
- Tự tỏa nhiệt không đáng kể
- Độ chính xác và độ ổn định tốt
- Độ bền cao - chống ăn mòn và hóa chất.
- Khả năng tương thích tốt với các hệ thống hiện đại.
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ PT1000
Cảm biến PT1000/đầu dò PT1000/cảm biến nhiệt độ PT1000 là RTD sử dụng phần tử đo là bạch kim có điện trở danh định 1000 Ω (tại 0°C, theo chuẩn IEC 60751). Cấu tạo chuẩn của thiết bị thường gồm các phần sau:
Phần tử cảm biến thường dùng công nghệ thin-film (một lớp màng bạch kim mỏng, được lắng đọng lên đế gốm rồi cắt laser để tạo đường dẫn điện có điện trở cao). Một số cảm biến PT1000 cũng được sản xuất ở dạng dây quấn (wire-wound) với dải nhiệt độ rộng (từ -200°C đến 600°C) và độ ổn định cao.
Vỏ bảo vệ thường bằng inox 304/316, có lớp bột gốm cách điện để truyền nhiệt tốt và cố định phần tử. Một số phiên bản cảm biến nhiệt độ PT1000 đặc biệt hoặc chuyên dùng trong môi trường hóa chất ăn mòn có thể dùng vỏ thuỷ tinh hoặc lớp phủ đặc biệt.
Dây dẫn của cảm biến PT1000 có thể là loại 2 dây, 3 dây hoặc 4 dây, được bọc Teflon/silicone hoặc đưa ra đầu nối M12, head.
NGUYÊN LÝ CẢM BIẾN NHIỆT ĐỘ PT1000
Cảm biến PT1000 hoạt động theo nguyên lý điện trở nhiệt - rất đơn giản:
Phần tử cảm biến được cấu tạo từ một sợi đốt/màng mỏng làm bằng bạch kim nguyên chất → khi nhiệt độ tăng thì các nguyên tử kim loại rung động mạnh hơn, từ đó cản trở sự truyền dẫn của electron và làm tăng điện trở theo tỷ lệ tuyến tính → Bộ điều khiển/bộ chuyển đổi giám sát sự biến thiên của phần tử cảm biến và chuyển đổi thành ℃.
PT1000 có độ tuyến tính rất cao, nhờ đó giúp đơn giản hóa việc xử lý tín hiệu điện tử, cho phép cung cấp kết quả đo chính xác trong phạm vi từ cực lạnh (-200 độ C) đến cực nóng (+850 độ C). Phạm vi đo này giúp cảm biến hoạt động ổn định trong các phòng thí nghiệm lẫn công nghiệp nặng.

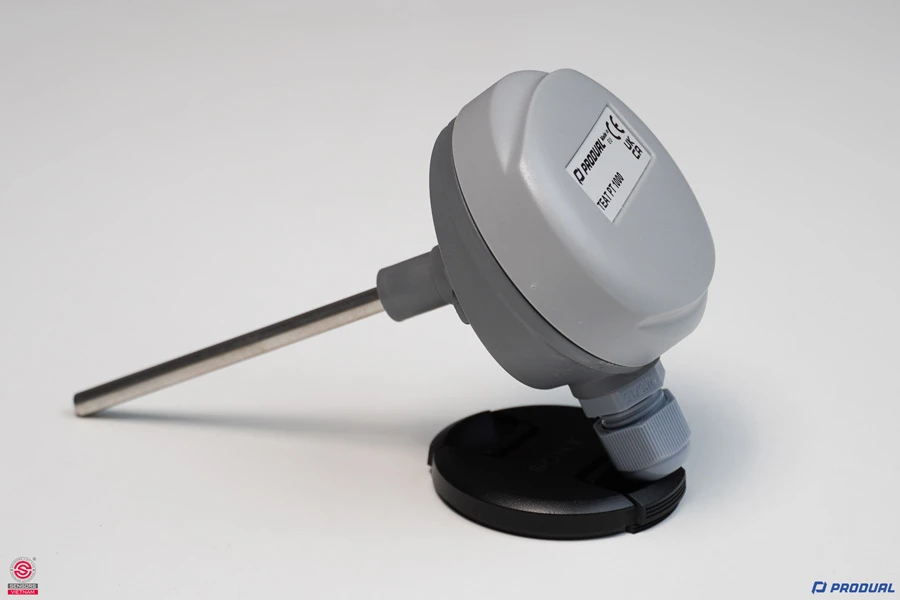

ỨNG DỤNG CẢM BIẾN NHIỆT ĐỘ PT1000
Cảm biến nhiệt độ PT1000 được nhiều doanh nghiệp tin dùng và đánh giá cao về độ chính xác, độ ổn định và độ tin cậy. Thiết bị này đang từng bước trở thành một phần thiết yếu trong nhiều ngành công nghiệp, có thể kể đến như:
Sản xuất và các quy trình công nghiệp: Cảm biến PT1000 được sử dụng trong sản xuất hóa chất, chế biến thực phẩm và dược phẩm - nơi mà việc kiểm soát nhiệt độ chính xác sẽ đảm bảo chất lượng và an toàn sản phẩm.
Hệ thống HVAC và tự động hóa tòa nhà: Các cảm biến nhiệt độ PT1000 giúp duy trì điều kiện môi trường tối ưu trong các tòa nhà thương mại và dân cư, cải thiện hiệu quả năng lượng và sự thoải mái.
Sản xuất năng lượng và điện năng: Trong các nhà máy điện và hệ thống năng lượng, đầu dò PT1000 giám sát các thiết bị quan trọng như nồi hơi, tuabin và máy phát điện. Từ đó ngăn ngừa hiện tượng quá nhiệt và sự cố vận hành.
Phòng thí nghiệm và nghiên cứu: Độ chính xác và độ lặp lại cao của cảm biến PT1000 rất lý tưởng cho các thí nghiệm và thử nghiệm khoa học, nơi việc theo dõi nhiệt độ phải được đảm bảo ở mức chính xác cao nhất.
NHỮNG ĐIỀU CẦN CÂN NHẮC KHI CHỌN MUA CẢM BIẾN PT1000
Khi lựa chọn cảm biến nhiệt độ Pt1000, người dùng cần xem xét kỹ lưỡng các yếu tố như: phạm vi nhiệt độ hoạt động, đặc điểm môi trường hoạt động, phương thức lắp đặt, tuổi thọ và yêu cầu cụ thể của ứng dụng (độ chính xác, độ tuyến tính, độ lặp lại, thời gian phản hồi của cảm biến…).
Ngoài ra, cần đánh giá vật liệu cấu thành và cấp bảo vệ vỏ bọc của cảm biến để đảm bảo khả năng chống va đập, chống bụi, chống tia nước bắt, chống hóa chất và độ bền vận hành. Đừng quên, chiều dài cáp và loại kết nối cũng cần cân nhắc nhằm đảm bảo chất lượng truyền tín hiệu.
QUY TRÌNH HIỆU CHUẨN CẢM BIẾN PT1000
Việc hiệu chuẩn cảm biến PT1000 rất cần thiết, nó được các nhà sản xuất khuyến nghị thực hiện để duy trì độ chính xác của các phép đo nhiệt độ và quá trình truy vết. Dưới đây là các bước hiệu chuẩn cảm biến PT1000 chính xác:
Chuẩn bị trước khi hiệu chuẩn cảm biến nhiệt độ PT1000
Để quá trình hiệu chuẩn đầu dò PT1000 diễn ra thuận lợi, nhanh chóng và an toàn thì bạn cần có sự chuẩn bị kỹ lưỡng. Bao gồm:
- Nguồn nhiệt đã được hiệu chuẩn, có thể truy xuất nguồn gốc theo tiêu chuẩn quốc gia.
- Thiết bị đo điện trở/Ohm kế đảm bảo độ chính xác cao.
- Cảm biến PT1000 cần được hiệu chuẩn.
- Tài liệu hiệu chuẩn (mẫu đơn hoặc phần mềm).
- Bảng tham khảo về nhiệt độ và điện trở của cảm biến PT1000 (datasheet nhà sản xuất cung cấp).

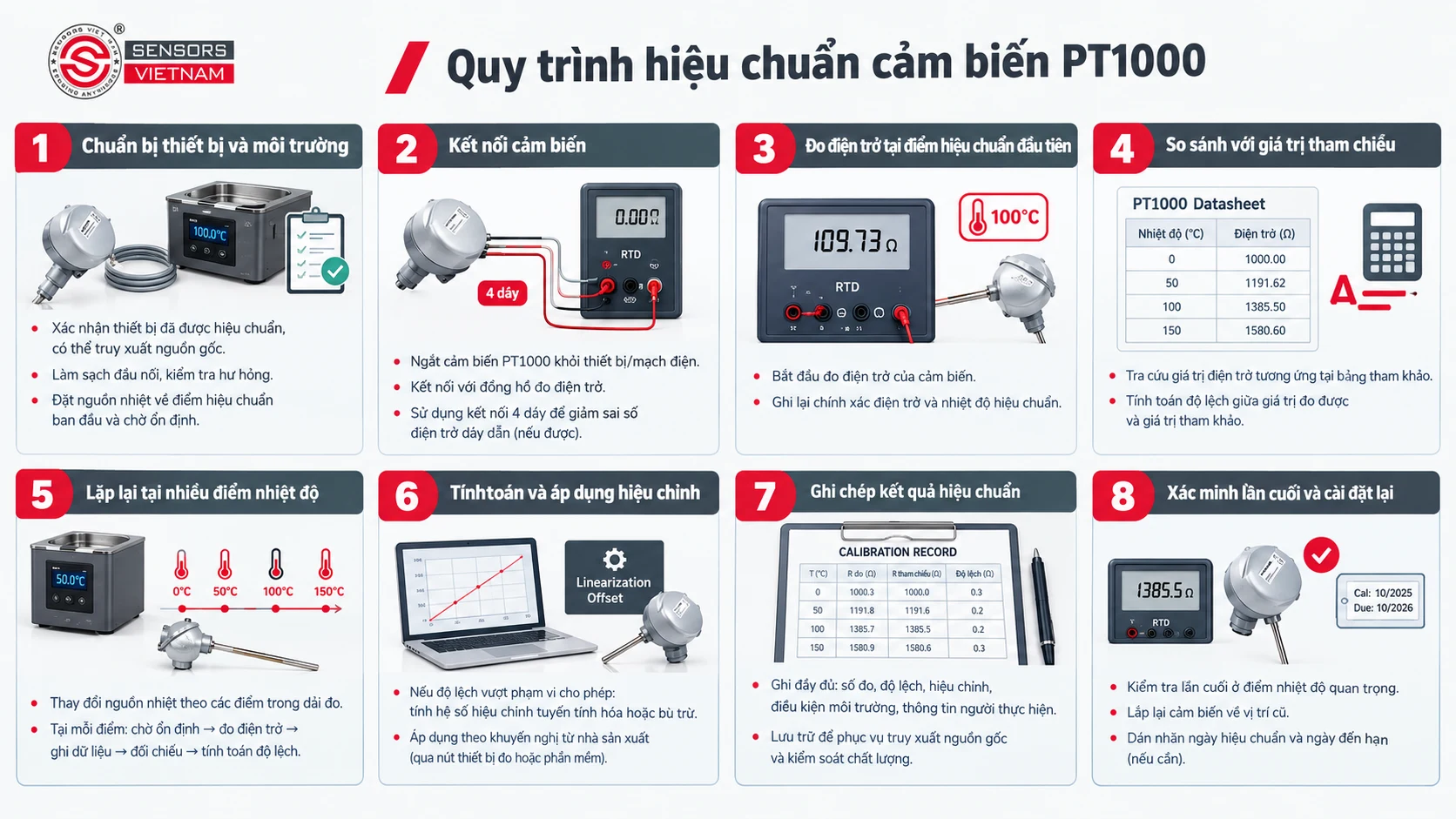

Quy trình hiệu chuẩn cảm biến PT1000
Bước 1: Chuẩn bị thiết bị và môi trường
Xác nhận tất cả các thiết bị dùng trong quá trình này đã được hiệu chuẩn và có thể truy xuất nguồn gốc.
Làm sạch các đầu nối của cảm biến PT1000 và kiểm tra xem có điểm hư hỏng nào không.
Đặt nguồn nhiệt về điểm hiệu chuẩn ban đầu và đợi cho đến khi nó ổn định hoàn toàn.
Bước 2: Kết nối cảm biến
Ngắt cảm biến PT1000 khỏi các thiết bị/mạch điện đang liên kết.
Kết nối cảm biến với đồng hồ đo điện trở.
Sử dụng kết nối 4 dây để giảm sai số điện trở dây dẫn (nếu được).
Bước 3: Đo điện trở tại điểm hiệu chuẩn đầu tiên
Sau khi hoàn tất bước 2, hãy bắt đầu đo điện trở của cảm biến. Sau đó ghi lại chính xác điện trở và nhiệt độ hiệu chuẩn.
Bước 4: So sánh với các giá trị tham chiếu
Tra cứu giá trị điện trở tương ứng với nhiệt độ đó tại bảng tham khảo/datasheet gốc của cảm biến PT1000. Sau đó tính toán độ lệch giữa giá trị đo được và giá trị trên bảng tham khảo.
Bước 5: Lặp lại thao tác tại nhiều điểm nhiệt độ khác nhau
Thay đổi nguồn nhiệt sang các điểm khác trong dải đo của cảm biến. Tại mỗi điểm, chờ cho nhiệt độ ổn định → đo điện trở → ghi lại dữ liệu → đối chiếu → tính toán độ lệch.
Bước 6: Tính toán và áp dụng các biện pháp hiệu chuẩn cảm biến PT1000
Nếu độ lệch ghi nhận nằm ngoài phạm vi cho phép, người dùng cần phải tính toán hệ số hiệu chỉnh tuyến tính hóa hoặc bù trừ. Sau đó áp dụng các biện pháp hiệu chỉnh theo khuyến nghị từ nhà sản xuất cảm biến (thường là hiệu chuẩn trực tiếp thông qua nút trên thiết bị đo hoặc phần mềm).
Bước 7: Ghi chép kết quả hiệu chuẩn cảm biến PT1000
Điều quan trọng cần làm sau khi hiệu chuẩn cảm biến nhiệt độ PT1000 là ghi chép lại tất cả các dữ liệu, gồm: số đo, độ lệch, hiệu chỉnh, điều kiện môi trường và thông tin người thực hiện. Các thông tin này sẽ được lưu giữ để phục vụ truy xuất nguồn gốc và kiểm soát chất lượng vận hành trong tương lai.
Bước 8: Xác minh lần cuối và cài đặt lại
Bước cuối cùng của quá trình hiệu chuẩn cảm biến PT1000 là kiểm tra lần cuối ở điểm đo nhiệt độ quan trọng nhất để xác nhận độ chính xác của quá trình hiệu chuẩn. Sau khi hoàn tất thì lắp lại cảm biến về vị trí cũ. Nếu cẩn thận hơn, người hiệu chuẩn nên dán nhãn ngày hiệu chuẩn và ngày đến hạn hiệu chuẩn tiếp theo lên vỏ cảm biến.
KHI NÀO NÊN SỬ DỤNG CẢM BIẾN PT1000 2 DÂY, 3 DÂY, 4 DÂY?
Việc sử dụng cảm biến PT1000 2 dây, cảm biến PT1000 3 dây hay cảm biến PT1000 4 dây phụ thuộc vào thiết kế hệ thống hiện có và độ chính xác yêu cầu.
Cảm biến PT1000 2 dây
Cảm biến PT1000 2 dây thường được sử dụng khi ứng dụng không yêu cầu thiết bị có khả năng đo lường quá chính xác. Dòng đầu dò PT1000 2 dây có ưu điểm lớn nhất là sự đơn giản và tiết kiệm chi phí đầu tư.
Cảm biến PT1000 3 dây
Cảm biến PT1000 3 dây cho kết quả đo chính xác hơn nhiều so với cảm biến nhiệt độ PT1000 2 dây nhờ tính năng bù trừ độ dẫn điện của dây cáp kết nối. Điều này đặc biệt hữu ích khi hệ thống sử dụng dây cáp dài để truyền tín hiệu đi xa. Thực tế, cảm biến nhiệt độ PT1000 loại 3 dây đang được sử dụng rộng rãi nhất.
Cảm biến PT1000 4 dây
Cảm biến PT1000 4 dây cho kết quả đo chính xác nhất nhờ sử dụng điện áp tham chiếu riêng biệt để loại bỏ hoàn toàn tác động của các điện trở bên trong. Thiết bị này lý tưởng cho các ứng dụng cần độ chính xác rất cao và mạch đo có thành phần điện trở đáng kể.
