Động cơ van gió đã và đang trở thành một thành phần không thể thiếu trong các tòa nhà thương mại, nhà máy, trung tâm dữ liệu, phòng sạch, bệnh viện và hệ thống thông gió công nghiệp. Thiết bị này giúp tối ưu hóa lưu lượng khí, giảm điện năng tiêu thụ và nâng cao độ ổn định của toàn bộ hệ thống. Tuy nhiên, điều này chỉ đúng khi bạn chọn được động cơ điều khiển van gió phù hợp cho hệ thống HVAC.
SƠ LƯỢC VỀ ĐỘNG CƠ VAN GIÓ HVAC
Động cơ van gió HVAC (động cơ điều khiển van gió HVAC, bộ điều khiển van gió HVAC, bộ truyền động van gió HVAC) là thiết bị được lắp trực tiếp lên trục van gió để đóng, mở hoặc điều chỉnh góc mở cánh van linh hoạt theo tín hiệu điều khiển analog.
Trong hệ thống HVAC, các van gió được bố trí tại nhiều vị trí khác nhau trên đường ống dẫn khí nhằm điều tiết lưu lượng gió cấp, gió hồi hoặc gió thải.
Khi nhận tín hiệu từ bộ điều khiển trung tâm/cảm biến áp suất/cảm biến nồng độ khí/hệ thống BMS thì động cơ điều khiển van gió HVAC sẽ chuyển đổi tín hiệu điện thành chuyển động cơ học để đưa cánh van đến vị trí yêu cầu.
Các bộ điều khiển van gió HVAC hiện đại không chỉ thực hiện thao tác ON/OFF (đóng hoàn hoàn/mở hoàn toàn) đơn giản, mà còn hỗ trợ điều khiển tuyến tính theo tỷ lệ linh hoạt (đóng/mở ở mức 20%, 30%, 50%, 80%...) và giao tiếp với hệ thống quản lý tòa nhà nhằm tối ưu hiệu suất vận hành.

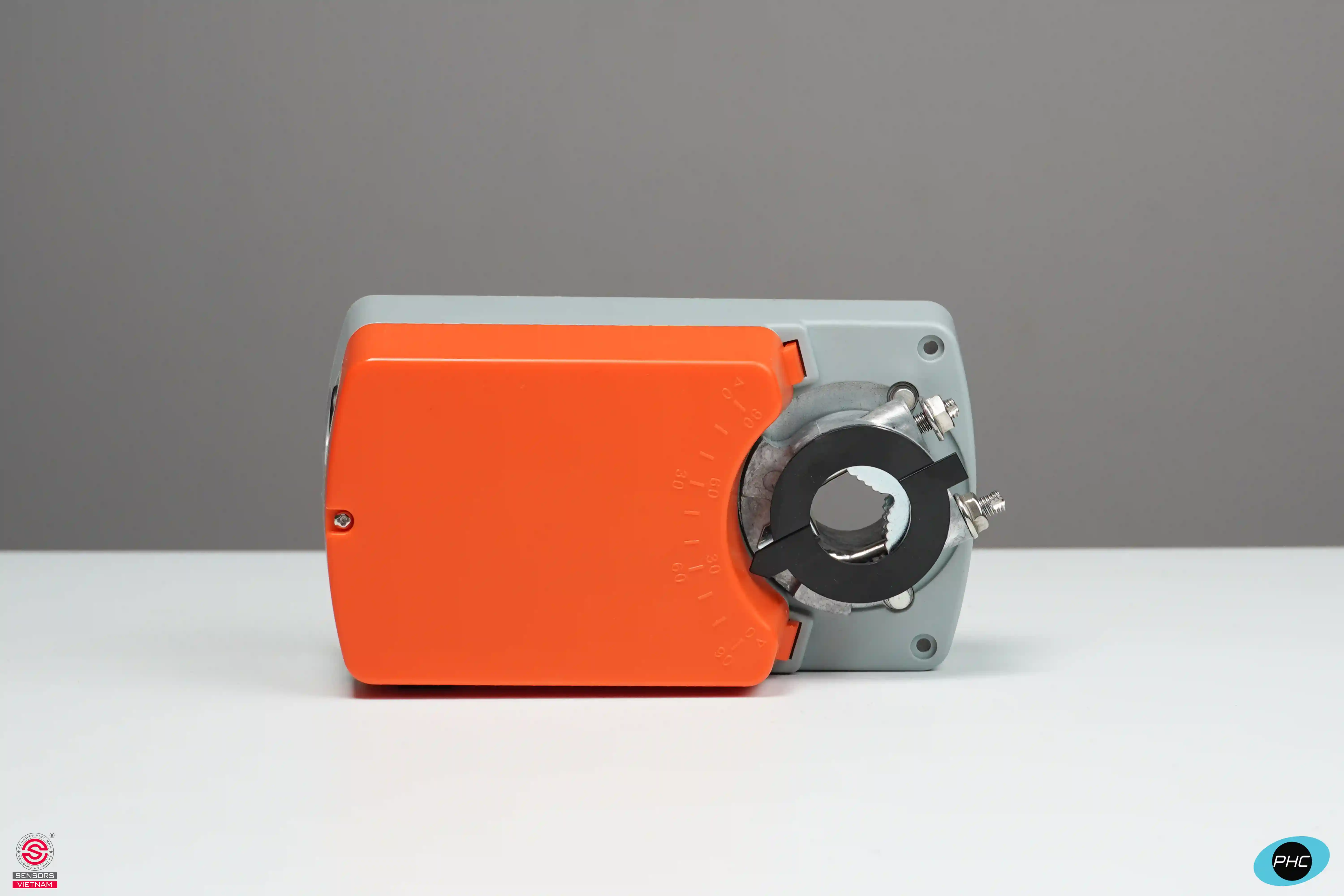

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ HVAC
Cấu tạo động cơ van gió HVAC
Về cấu tạo, một động cơ van gió HVAC tiêu chuẩn được cấu thành từ 4 phần chính: Motor điện (động cơ đồng bộ/động cơ DC không chổi than), bộ giảm tốc bánh răng (để tăng mô-men xoắn và hạ tốc độ quay xuống mức phù hợp), mạch điều khiển nhận và xử lý tín hiệu, trục truyền động gắn trực tiếp vào trục cánh van gió qua khớp nối universal clamp.
Các model động cơ van gió/bộ điều khiển van gió/bộ truyền động van gió HVAC cao cấp còn tích hợp thêm tính năng lò xo hồi vị (spring return) và công tắc hành trình (auxiliary switch) để phản hồi vị trí thực tế của van về trung tâm điều khiển.
Nguyên lý động cơ điều khiển van gió HVAC
Nguyên lý vận hành của động cơ van gió diễn ra như sau: Khi bộ điều khiển nhiệt độ/PLC/hệ thống BMS phát tín hiệu điều khiển → mạch điện tử sẽ kích hoạt motor quay theo chiều và góc tương ứng → chuyển động quay này đi qua bộ giảm tốc để tạo ra mô-men xoắn đủ lớn → mô-men xoắn truyền tới trục damper làm cánh van xoay (mở rộng hoặc thu hẹp góc theo yêu cầu) → khi damper mở lớn hơn thì lưu lượng gió qua đường ống tăng lên; khi damper đóng lại dần thì lưu lượng gió giảm xuống.
Với các dòng động cơ điều khiển van gió được trang bị lò xo hồi vị, khi có sự cố mất điện hoặc lệnh ngắt khẩn cấp, lò xo bên trong sẽ tự động giải phóng năng lượng để kéo damper về vị trí an toàn (thường là đóng hoàn toàn hoặc mở hoàn toàn, tùy thiết kế hệ thống). Đây là tính năng bắt buộc đối với van gió chống cháy khói (fire & smoke damper) trong hệ thống PCCC.
ỨNG DỤNG ĐỘNG CƠ VAN GIÓ HVAC
Động cơ van gió HVAC được sử dụng trong hầu hết các hệ thống yêu cầu kiểm soát luồng khí chặt chẽ.
Trong các bộ xử lý không khí trung tâm (AHU), động cơ điều khiển van gió HVAC hòa trộn khí ngoài trời và khí hồi, quyết định chất lượng không khí và mức tiêu thụ năng lượng làm lạnh.
Tại các dàn FCU trong khu vực văn phòng, phòng họp, phòng khách sạn, động cơ van gió điều tiết lưu lượng gió cấp theo tải nhiệt cục bộ, tránh tình trạng chênh lệch nhiệt độ giữa các phòng.
Trong hệ thống thông gió tầng hầm và bãi đỗ xe ngầm, động cơ điều khiển van gió phối hợp với cảm biến khí CO, CO2 và NO2 để tự động kích hoạt quạt hút khi nồng độ khí độc vượt ngưỡng an toàn, sau đó tự đóng lại khi không khí đã đạt chuẩn. Điều này giúp tiết kiệm chi phí điện năng đáng kể so với việc để chạy quạt liên tục.
Trong phòng sạch dược phẩm, điện tử, phòng mổ hay trung tâm dữ liệu, bộ truyền động van gió HVAC góp phần duy trì áp suất chênh lệch chính xác giữa các khu vực, ngăn ngừa nhiễm chéo hoặc thất thoát khí lạnh.
Tại các cửa gió chống cháy, động cơ van gió tích hợp lò xo hồi vị được dùng để tự động đóng van nhanh chóng khi có sự cố cháy, nhằm ngăn lửa và khói lan sang khu vực khác thông qua đường ống gió.
CÁCH LỰA CHỌN ĐỘNG CƠ VAN GIÓ PHÙ HỢP CHO HỆ THỐNG HVAC
Mô-men xoắn cho động cơ van gió HVAC
Mô-men xoắn là thông số quan trọng nhất, cần đặc biệt quan tâm khi lựa chọn bộ truyền động van gió/động cơ van gió HVAC.
Mỗi loại van gió sẽ yêu cầu một mức mô-men xoắn khác nhau, tùy thuộc vào kích thước cánh van, áp suất gió trong đường ống và cấu tạo hệ thống. Nếu chọn mô-men xoắn quá thấp thì có thể không đủ lực kéo van. Ngược lại, nếu chọn động cơ quá lớn sẽ làm lãng phí đầu tư không cần thiết.
Gợi ý mức mô-men xoắn của động cơ van gió trong hệ thống HVAC:
- Động cơ van gió nhỏ (bãi đỗ xe, thông gió tầng hầm): khoảng 2 Nm.
- Động cơ van gió tại FCU, VAV box tiêu chuẩn: khoảng 4 - 16 Nm, phổ biến nhất là mức 5 Nm và 10 Nm.
- Động cơ van gió tại AHU cỡ trung và damper diện tích lớn hơn: khoảng 16 - 25 Nm, phổ biến ở mức 20 Nm.
- Động cơ van gió AHU công suất lớn hoặc damper ghép nhiều cánh trên jackshaft: khoảng 30 - 40 Nm.
- Động cơ van gió chống cháy khói cần lò xo hồi vị: thường chọn theo mức 3/5/15Nm, ưu tiên đủ lực đóng nhanh trong vài giây khi có sự cố.
Phương thức điều khiển động cơ van gió HVAC
Loại động cơ van gió ON/OFF thường dùng cho các ứng dụng yêu cầu đóng hoàn toàn hoặc mở hoàn toàn. Dòng động cơ điều khiển van gió 3-Point (on/off/stop) cho phép điều khiển mở, đóng hoặc dừng lại ở vị trí bất kỳ. Bộ điều khiển van gió tuyến tính (analog 0-10V hoặc 4-20mA) được sử dụng phổ biến trong các hệ thống HVAC hiện đại nhờ khả năng điều chỉnh góc mở chính xác theo tỷ lệ yêu cầu.
Ngoài ra, nhiều bộ điều khiển van gió HVAC hiện đại còn hỗ trợ giao thức Modbus RTU hoặc BACnet để kết nối với hệ thống quản lý tòa nhà thông minh BMS.
Thông số kỹ thuật đặc trưng của động cơ van gió HVAC
Động cơ van gió HVAC/động cơ điều khiển van gió HVAC thường sở hữu các thông số kỹ thuật nổi bật như sau:
- Mô-men xoắn danh định: Phổ biến từ 2 - 40 Nm
- Điện áp nguồn: AC/DC 24V hoặc AC 230V (50/60Hz)
- Kiểu điều khiển: On/Off (2-point), Floating point (3-point), Modulating (0-10V / 2-10V / 4-20mA)
- Tín hiệu phản hồi vị trí: 0-10V hoặc 2 - 10V
- Thời gian hành trình 90°: Trung bình từ 15 - 150 giây (tùy model)
- Góc quay tiêu chuẩn: 90° (có thể giới hạn góc mở/đóng theo bước 5°)
- Cấp bảo vệ (IP rating): IP44, IP54, IP66 (tùy model)
- Nhiệt độ làm việc: -20°C đến +50°C (hoặc -30°C đến +50°C)
- Công tắc feedback vị trí (auxiliary switch): 1 - 2 ngõ SPDT
- Chức năng vận hành bằng tay (manual override): cần gạt/núm vặn
- Công suất tiêu thụ: Trung bình khoảng 2 - 10 W
- Loại truyền động: Có hoặc không có lò xo hồi vị
- Tuổi thọ cơ khí: Có thể lên đến 60.000 chu kỳ.
Lưu ý: Bốn thông số quan trọng nhất, cần đặc biệt lưu ý trong cách lựa chọn động cơ van gió phù hợp cho hệ thống HVAC là: mô-men xoắn, tín hiệu điều khiển, điện áp cấp nguồn và tính năng lò xo hồi vị.
NÊN CHỌN ĐỘNG CƠ VAN GIÓ CỦA THƯƠNG HIỆU NÀO?
Ưu tiên động cơ van gió của Belimo/Siemens/Honeywell/Johnson Controls hoặc các thương hiệu cùng phân khúc khi dự án quy mô lớn, yêu cầu độ tin cậy cực kỳ cao, cần tích hợp BMS thông qua tín hiệu truyền thông công nghiệp, ngân sách đầu tư lớn hoặc cần dòng động cơ điều khiển van gió chống cháy khói chuyên dụng có chứng chỉ FM/UL.
Ưu tiên động cơ van gió PHC khi dự án có quy mô vừa và nhỏ, cần kiểm soát chi phí đầu tư nhưng vẫn phải đảm bảo chất lượng và độ ổn định lâu dài. Đặc biệt, PHC có chế độ bảo hành lên đến 2 năm và hỗ trợ kỹ thuật nhanh tại Việt Nam.
MUA ĐỘNG CƠ VAN GIÓ CHẤT LƯỢNG CAO TẠI SENSORS VIỆT NAM
Sensors Việt Nam là đơn vị chuyên cung cấp các dòng động cơ van gió, động cơ điều khiển van gió HVAC, bộ điều khiển van gió HVAC và bộ truyền động van gió HVAC chính hãng, với đầy đủ các mức mô-men xoắn (2 - 60Nm), tín hiệu điều khiển (ON/OFF, 3-Point, Modulating) và tính năng phụ (Spring Return, tiếp điểm phụ feedback vị trí, vận hành bằng tay).
Bên cạnh sản phẩm chất lượng cao, Sensors Việt Nam còn có chính sách giá cạnh tranh, bảo hành uy tín 24 tháng (tuỳ hãng), giao hàng nhanh chóng và hỗ trợ tận tình (tư vấn lựa chọn model phù hợp, hướng dẫn lắp đặt, cấu hình điều khiển, tích hợp với hệ thống BMS, bảo trì…). Tự tin giúp khách hàng đầu tư đúng mức, tối ưu hiệu suất vận hành và nâng cao tuổi thọ hệ thống HVAC.
Thông qua bài viết này, mong rằng mọi người đã nắm được cách lựa chọn động cơ van gió phù hợp cho hệ thống HVAC. Mọi thông tin tư vấn và nhu cầu đặt hàng động cơ van gió, bạn vui lòng liên hệ trực tiếp đến hotline 0911 660 660 hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng, tận tình nhất!
