Cảm biến điều khiển chênh áp Produal DPT-Ctrl-MOD là dòng Modbus differential pressure or airflow controller được thiết kế cho các hệ thống tự động hóa tòa nhà (Building Automation System - BMS). Thiết bị có khả năng điều khiển áp suất không đổi hoặc lưu lượng gió của quạt, hệ VAV hoặc damper. Khi điều khiển lưu lượng gió, người dùng có thể lựa chọn theo hãng quạt hoặc sử dụng đầu dò đo lưu lượng có hệ số K-value tương ứng. PRODUAL DPT-Ctrl-MOD-7000-D sử dụng nguyên lý đo chênh áp để điều khiển áp suất không đổi hoặc lưu lượng không đổi cho quạt, hệ thống VAV hoặc damper. Cảm biến điều khiển:

• Chênh lệch áp suất không khí
• Lưu lượng gió
• Áp suất qua quạt ly tâm
• Điều khiển PID quạt, VAV, damper

Thiết bị có dải đo 0…7000 Pa và tích hợp chức năng manual zeroing (hiệu chuẩn điểm 0 bằng tay) đảm bảo độ chính xác lâu dài.

CẢM BIẾN ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-MOD-7000-D (MODBUS RTU)

Liên hệ

CẢM BIẾN ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-MOD-2500-D (MODBUS RTU)

Liên hệ

Thiết bị đảm bảo đầy đủ chức năng vận hành và truyền tín hiệu:

• Bộ điều khiển PID tích hợp
• Giao tiếp Modbus RTU (RS-485)
• Ngõ ra điều khiển điện áp
• Một ngõ vào đa chức năng (analog / resistive / digital)
• Hai điểm đặt điều khiển (Dual setpoint)
• Chức năng bù nhiệt độ môi trường
• Manual zeroing hiệu chuẩn điểm 0
• Màn hình hiển thị trực tiếp giá trị áp suất

CẢM BIẾN CHÊNH ÁP RS-485 DPT-Ctrl-MOD-7000-D phù hợp tích hợp hệ thống quản lý tòa nhà và điều khiển thông gió chính xác.

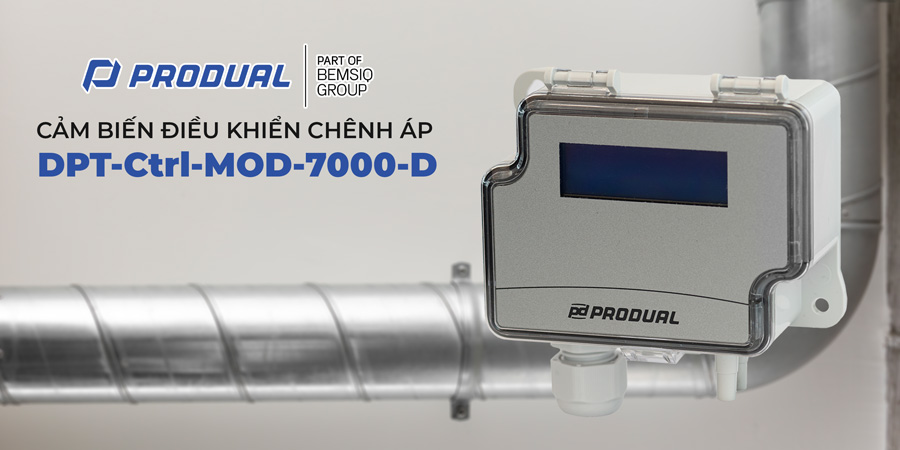

CẤU TẠO CẢM BIẾN CHÊNH ÁP PRODUAL DPT-Ctrl-MOD-7000-D

Thiết bị được thiết kế chuyên dụng cho môi trường HVAC công nghiệp, bao gồm:

- Cảm biến áp suất chênh lệch độ chính xác cao
- Bộ vi xử lý trung tâm tích hợp thuật toán PID
- Màn hình hiển thị giá trị chênh áp
- Mạch ngõ ra điều khiển điện áp
- Mạch truyền thông Modbus RTU RS-485
- Ngõ vào đa chức năng
- Chức năng manual zeroing

Thiết kế chắc chắn, dễ lắp đặt, vận hành ổn định trong môi trường làm việc liên tục.

NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN CHÊNH ÁP GIÓ DPT-Ctrl-MOD-7000-D

Thiết bị hoạt động dựa trên nguyên lý đo chênh áp (Differential Pressure).

Cảm biến sẽ đo chênh lệch áp suất tại hai điểm khác nhau trong ống gió, phòng sạch hoặc cầu thang bộ. Tín hiệu được xử lý bởi bộ vi điều khiển để:

- So sánh với giá trị setpoint
- Tính toán PID
- Xuất tín hiệu điều khiển quạt hoặc damper
- Truyền dữ liệu về BMS qua RS-485

Thiết bị cho phép điều khiển:

- Áp suất không đổi
- Lưu lượng không đổi

Giá trị đo được hiển thị trực tiếp trên màn hình và truyền về hệ thống trung tâm.

THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP DPT-Ctrl-MOD-7000-D

- Dải đo -700 Pa đến 7000Pa
- Ngõ ra RS-485 MODBUS RTU
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Có màn hình hiển thị
- Xuất xứ PRODUAL/ Phần Lan

ỨNG DỤNG CẢM BIẾN CHÊNH ÁP GIÓ RS-485

CẢM BIẾN CHÊNH ÁP GIÓ RS-485: Cảm biến chênh áp gió Modbus RS-485 thường được gọi là cảm biến báo lọc bẩn do ứng dụng phổ biến trong hệ thống thông gió để phát hiện lọc dơ, xác định thời điểm cần vệ sinh hoặc thay thế.

Thiết bị được dùng để giám sát bộ lọc khí, theo dõi hoạt động quạt trong hệ HVAC như FCU, AHU, PAU và giám sát áp suất cầu thang bộ. Nhờ giao tiếp RS-485 (Modbus RTU), cảm biến có thể kết nối về hệ BMS để theo dõi và điều khiển tập trung.
