CẢM BIẾN NHIỆT ĐỘ NƯỚC TEAT LL-200 (Ngõ ra 4-20mA, Đầu dò 200mm) là bộ truyền tín hiệu nhiệt độ dạng 2 dây (2-wire temperature transmitter) được thiết kế để đo nhiệt độ nước nóng và nước lạnh trong các hệ thống HVAC tự động hóa tòa nhà. Thiết bị sử dụng phần tử cảm biến Pt1000 để phát hiện nhiệt độ. Khi nhiệt độ của nước thay đổi, điện trở của phần tử Pt1000 sẽ thay đổi theo. Bộ điện tử bên trong cảm biến sẽ chuyển đổi giá trị điện trở này thành tín hiệu analog 4-20mA để truyền đến hệ thống điều khiển. Ngoài việc đo nhiệt độ nước trong đường ống, TEAT LL-200 còn có thể được sử dụng để đo nhiệt độ không khí trong ống gió thông gió khi lắp đặt với phụ kiện mặt bích phù hợp.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC PRODUAL TEAT LL-200

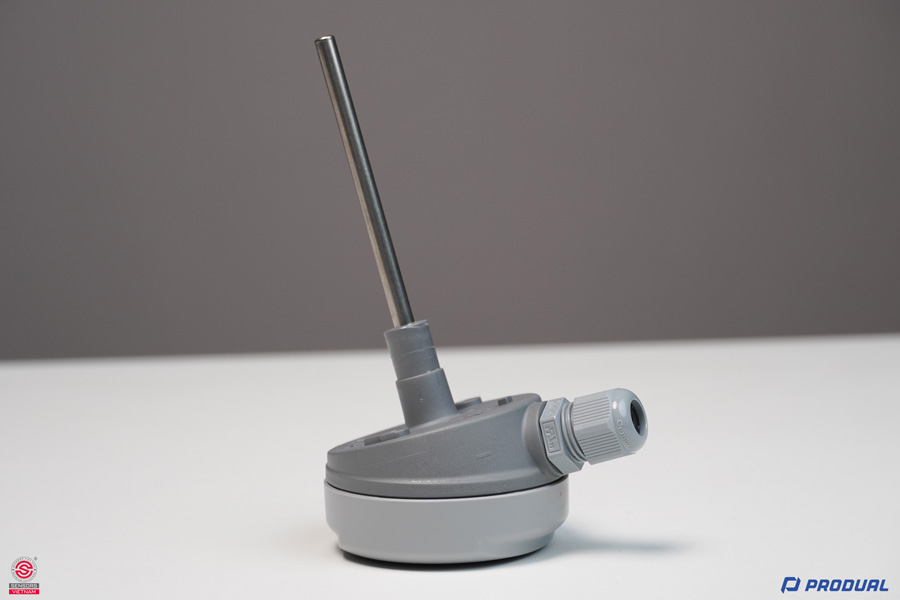

Cảm biến TEAT LL-200 được thiết kế chắc chắn, phù hợp với môi trường HVAC và công nghiệp:

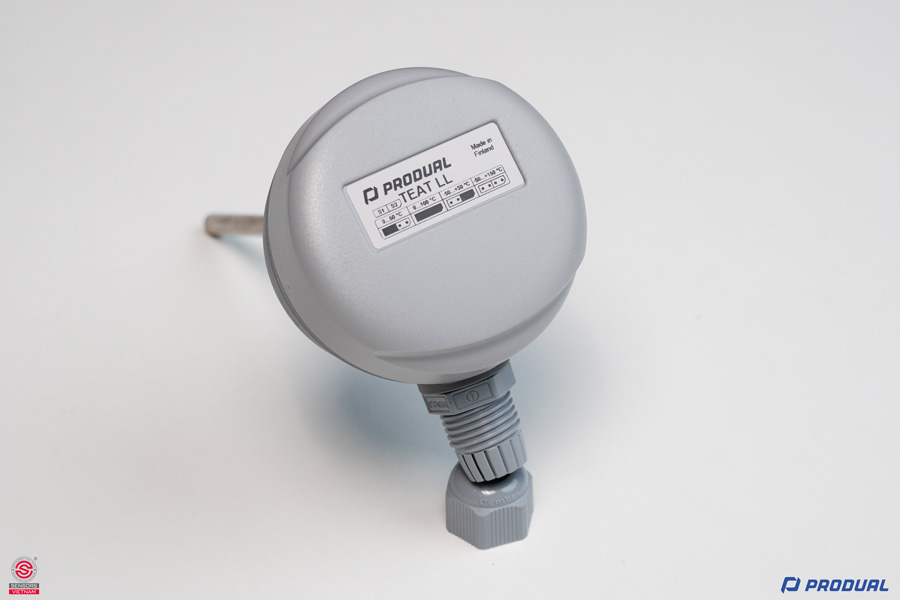

Vỏ thiết bị bằng nhựa chịu nhiệt giúp bảo vệ linh kiện điện tử bên trong.
Đầu dò nhiệt độ bằng thép không gỉ chống ăn mòn và chịu nhiệt tốt trong môi trường nước.
Phần tử cảm biến Pt1000 đảm bảo độ chính xác cao và độ ổn định lâu dài.
Thiết kế đầu dò dạng que nhúng dài 200 mm, phù hợp đo nhiệt độ trong đường ống.
Ngõ ra tín hiệu analog 4-20mA (2-wire) truyền tín hiệu ổn định trong khoảng cách xa.

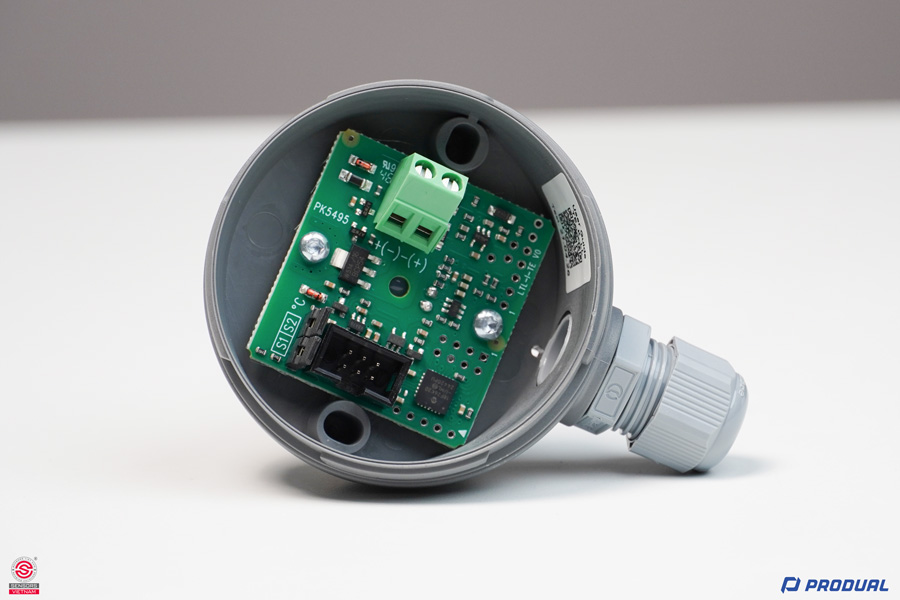

Nắp vỏ dạng bayonet và terminal block nghiêng giúp đấu dây và lắp đặt dễ dàng.
Có thể tích hợp màn hình hiển thị TE-N V2 (tùy chọn) để hiển thị nhiệt độ với độ phân giải 0.1 °C.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC PRODUAL TEAT LL-200
Cảm biến TEAT LL-200 hoạt động dựa trên nguyên lý đo nhiệt độ bằng phần tử điện trở:
Bước 1: Đo nhiệt độ: Phần tử cảm biến Pt1000 thay đổi điện trở theo nhiệt độ của môi trường (nước hoặc không khí).
Bước 2: Chuyển đổi tín hiệu: Bộ truyền tín hiệu trong thiết bị chuyển đổi giá trị điện trở thành tín hiệu dòng analog 4-20mA tương ứng với nhiệt độ đo được.
Bước 3: Truyền dữ liệu điều khiển: Tín hiệu 4-20mA được truyền đến PLC, BMS hoặc bộ điều khiển HVAC để giám sát và điều khiển hệ thống.
Ngoài ra, các thông số của cảm biến có thể được cấu hình hoặc hiệu chuẩn tại hiện trường bằng công cụ ML-SER commissioning tool.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC PRODUAL TEAT LL-200
- Dải đo: 0…+50 °C, 0…+100 °C, -50…+50 °C hoặc -50…+150 °C (điều chỉnh bằng jumper)
- Nguồn cấp: 24VDC
- Ngõ ra: 4...20mA
- Đầu dò thiết kế bằng thép không gỉ AISI 316L (thép chống axit)
- Chiều dài đầu dò 200 mm, đường kính 6mm
- Gắn ống nước hoặc ống gió
- Xuất xứ Produal/Phần Lan
- Chứng chỉ CO/CQ
ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ NƯỚC PRODUAL TEAT LL-200
Nhờ thiết kế bền bỉ và tín hiệu truyền ổn định, TEAT LL-200 được sử dụng trong nhiều ứng dụng HVAC:
Giám sát nhiệt độ nước trong hệ thống chiller và hệ thống điều hòa trung tâm.
Đo nhiệt độ nước nóng hoặc nước lạnh trong hệ thống sưởi và làm mát.
Giám sát nhiệt độ nước cấp và nước hồi trong hệ thống HVAC của tòa nhà.
Đo nhiệt độ không khí trong ống gió thông gió khi lắp đặt bằng mặt bích.
Tích hợp với hệ thống BMS để điều khiển bơm, van và thiết bị trao đổi nhiệt.
Việc sử dụng cảm biến TEAT LL-200 giúp giám sát nhiệt độ chính xác, tối ưu hóa hiệu suất hệ thống và tiết kiệm năng lượng trong các hệ thống HVAC và công nghiệp.
