Cảm biến siêu âm đo khoảng cách hiện được ứng dụng trong nhiều bài toán đo lường và điều khiển tự động. Thiết bị này được đánh giá cao vì không bị tác động bởi màu sắc vật thể, đo không tiếp xúc và năng hoạt động ổn định trong nhiều điều kiện môi trường.
CẢM BIẾN SIÊU ÂM ĐO KHOẢNG CÁCH LÀ GÌ?
Về bản chất, cảm biến siêu âm đo khoảng cách là thiết bị có khả năng phát sóng siêu âm đến vật thể mục tiêu, sau đó tiếp nhận tín hiệu phản xạ trở lại và tính ra khoảng cách chính xác dựa trên thời gian truyền sóng.
Khác với cảm biến thông thường chỉ báo trạng thái có hoặc không có vật thể, cảm biến khoảng cách sử dụng sóng siêu âm cho hệ thống điều khiển biết chính xác vật thể đang tồn tại và cách cảm biến bao xa theo thời gian thực.
Cảm biến khoảng cách siêu âm hoạt động hiệu quả với nhiều loại vật liệu khác nhau, kể cả những bề mặt có màu tối, trong suốt hoặc phản xạ ánh sáng kém. Đây chính là ưu thế cạnh tranh lớn của sản phẩm này so với cảm biến quang.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN SIÊU ÂM ĐO KHOẢNG CÁCH
Cấu tạo cảm biến siêu âm đo khoảng cách
Cảm biến siêu âm đo khoảng cách được cấu thành từ các bộ phận chính như đầu dò siêu âm, mạch phát - thu, bộ xử lý tín hiệu, mạch ngõ ra và vỏ bảo vệ. Cụ thể:
Vỏ cảm biến có nhiệm vụ bảo vệ các linh kiện bên trong khỏi bụi, nước, rung động và va đập. Với môi trường công nghiệp, nên chọn sản phẩm có cấp bảo vệ IP, vật liệu vỏ và dải nhiệt độ phù hợp.
Đầu dò siêu âm thường có nhiệm vụ phát sóng đến vật thể và nhận sóng phản xạ quay về. Bộ phận này sử dụng phần tử áp điện để chuyển đổi năng lượng điện thành sóng siêu âm và ngược lại.
Mạch phát tạo xung điện kích thích đầu dò phát sóng. Mạch thu tiếp nhận tín hiệu phản hồi, khuếch đại và lọc nhiễu để xác định tiếng vọng hợp lệ.
Bộ xử lý tín hiệu đo thời gian từ lúc phát sóng đến khi nhận được tín hiệu phản xạ, bù nhiệt, lọc nhiễu và tính ra khoảng cách chính xác.
Mạch ngõra có thể là PNP hoặc NPN (dùng để báo có/không có vật thể); 4-20 mA hoặc 0-10 V (dùng để truyền giá trị khoảng cách liên tục); IO-Link hoặc giao tiếp số (dùng để truyền dữ liệu và chẩn đoán thiết bị).

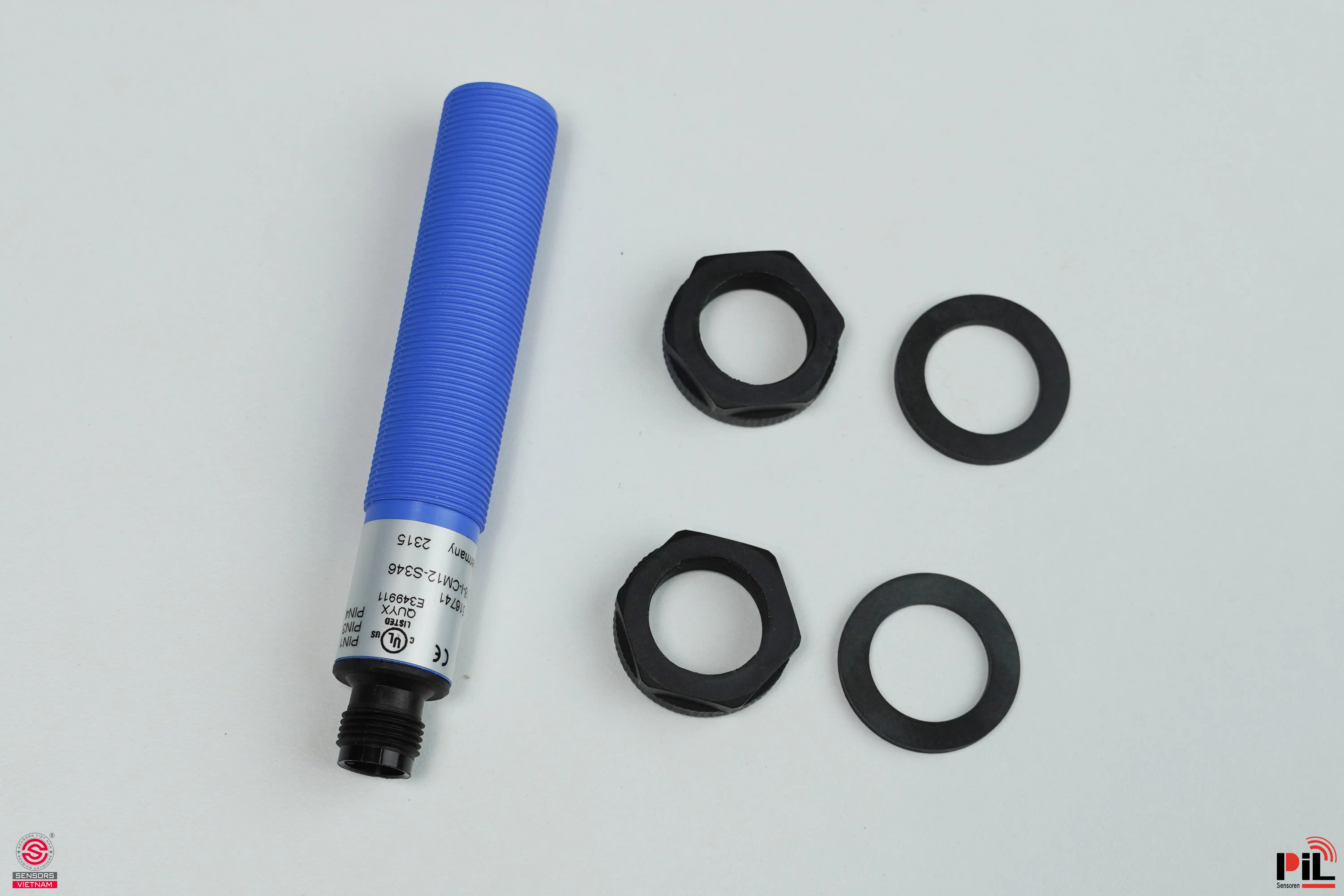

Nguyên lý hoạt động cảm biến siêu âm đo khoảng cách
Nguyên lý hoạt động cảm biến siêu âm đo khoảng cách dựa trên phương pháp đo thời gian truyền sóng.
Khi cảm biến phát ra một xung siêu âm → sóng âm sẽ lan truyền trong không khí cho đến khi gặp vật thể → một phần năng lượng sóng được phản xạ trở lại đầu dò → bộ thu cảm biến sẽ nhận tín hiệu phản hồi này và gửi về bộ xử lý → Bộ xử lý sẽ tính toán ra khoảng cách chính xác theo công thức: khoảng cách = (vận tốc âm thanh × thời gian phản hồi) / 2
Quá trình này diễn ra liên tục, với tốc độ rất cao nên không khó hiểu khi cảm biến siêu âm đo khoảng cách có thể cập nhật vị trí vật thể theo thời gian thực và cung cấp tín hiệu đo cho PLC/HMI/SCADA.
Nhờ khả năng đo khoảng cách không tiếp xúc mà tuổi thọ thiết bị cũng tăng cao đáng kể và hạn chế tối đa các ảnh hưởng đến đối tượng cần đo.
ỨNG DỤNG CẢM BIẾN SIÊU ÂM ĐO KHOẢNG CÁCH TRONG THỰC TẾ
Ứng dụng cảm biến siêu âm đo khoảng cách rất rộng, nó xuất hiện trong nhiều lĩnh vực công nghiệp khác nhau.
Trong dây chuyền đóng gói, cảm biến được dùng để xác định vị trí sản phẩm trước khi dán nhãn/đóng hộp/phân loại tự động.
Trên băng tải vận chuyển, cảm biến đo khoảng cách siêu âm giúp phát hiện vật thể, kiểm tra khoảng cách giữa các sản phẩm và đảm bảo không xảy ra tình trạng va chạm.
Trong lĩnh vực xử lý nước và môi trường, cảm biến đo khoảng cách siêu âm được sử dụng để đo khoảng cách đến bề mặt chất lỏng, từ đó quy đổi thành mức chất lỏng có trong bể/bồn chứa.
Trong hệ thống robot công nghiệp, cảm biến siêu âm đo khoảng cách hỗ trợ nhận biết vật cản và xác định vị trí tương đối của đối tượng. Từ đó đảm bảo robot có thể di chuyển chính xác và giảm thiểu nguy cơ va chạm.
Ngoài ra, cảm biến khoảng cách siêu âm còn được ứng dụng trong kho tự động, máy đóng gói, hệ thống AGV, máy gia công CNC, thiết bị nâng hạ và nhiều hệ thống điều khiển tự động hoá khác.
CẢM BIẾN SIÊU ÂM ĐO KHOẢNG CÁCH MANG ĐẾN NHỮNG LỢI ÍCH THIẾT THỰC NÀO?
Cảm biến siêu âm đo khoảng cách được thiết kế để cung cấp dữ liệu liên tục, chính xác và ổn định mà không bị ảnh hưởng bởi màu sắc vật thể. Thiết bị có thể phát hiện cả vật thể tối màu hoặc bề mặt hấp thụ ánh sáng - đây là điều mà cảm biến quang chưa giải quyết được.
Nhờ đó mà cảm biến này hiện được xem như một trong những yếu tố quan trọng của nền tảng tự động hóa. Nó góp phần đảm bảo độ chính xác trong quá trình phân loại sản phẩm, định vị vật thể, đo mức nói chung và tối ưu chất lượng sản xuất.
Ngoài ra, nguyên lý hoạt động không tiếp xúc cũng giúp giảm đáng kể thời gian và chi phí bảo trì cảm biến, hạn chế hao mòn cơ khí và nâng cao độ tin cậy của hệ thống về lâu dài.

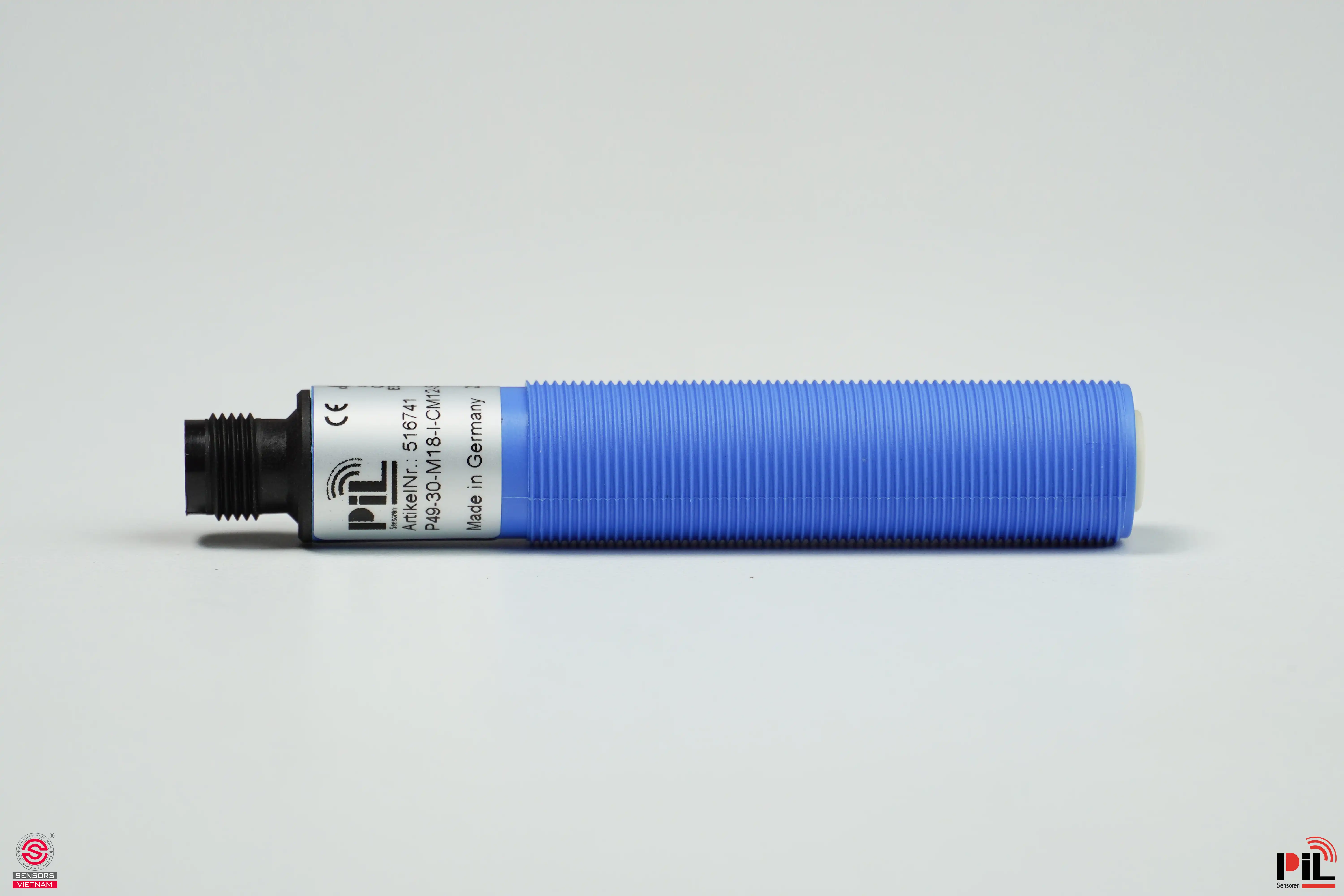

LƯU Ý KHI SỬ DỤNG CẢM BIẾN SIÊU ÂM ĐO KHOẢNG CÁCH
Mặc dù công nghệ siêu âm có độ ổn định cao nhưng kết quả đo của cảm biến siêu âm đo khoảng cách vẫn có thể bị tác động bởi điều kiện môi trường.
Nhiệt độ không khí là một trong những yếu tố tác động trực tiếp đến vận tốc truyền âm, có thể làm sai lệch kết quả đo khoảng cách. Vì vậy mà người dùng nên ưu tiên lựa chọn dòng cảm biến khoảng cách siêu âm được tích hợp chức năng bù nhiệt tự động để đảm bảo độ chính xác.
Đặc tính bề mặt vật thể cũng là yếu tố quan trọng cần lưu ý trong quá trình sử dụng cảm biến đo khoảng cách siêu âm. Bề mặt phẳng và vuông góc với hướng phát sóng thường cho tín hiệu phản hồi tốt hơn bề mặt nghiêng/gồ ghề.
Ngoài ra, môi trường công nghiệp có bụi dày đặc, hơi nước hoặc các nguồn nhiễu âm mạnh cũng có thể ảnh hưởng đến chất lượng tín hiệu phản hồi. Do đó, việc lựa chọn đúng thông số kỹ thuật cảm biến theo môi trường sử dụng và lắp đặt đúng kỹ thuật là yếu tố quyết định trực tiếp đến hiệu quả hoạt động của thiết bị.
HƯỚNG DẪN CÁCH LỰA CHỌN CẢM BIẾN SIÊU ÂM ĐO KHOẢNG CÁCH PHÙ HỢP ỨNG DỤNG
Để chọn được cảm biến siêu âm đo khoảng cách, người dùng cần xem xét khoảng đo, vùng mù, đặc tính vật thể, môi trường lắp đặt và loại ngõ ra.
Xác định khoảng cách cần đo: Đo khoảng cách nhỏ nhất và lớn nhất trong thực tế, sau đó chọn cảm biến có dải đo rộng hơn nhu cầu, không nên chọn thiết bị có tầm đo sát giới hạn vì vật thể có thể dao động hoặc điều kiện môi trường thay đổi làm công nghệ đo không ổn định.
Kiểm tra vùng mù: Đây là khoảng cách gần đầu dò mà vật thể nằm trong vùng này có thể không phát hiện được hoặc cho kết quả đo sai. Vì vậy, khoảng cách nhỏ nhất cần đo phải lớn hơn vùng mù của cảm biến siêu âm đo khoảng cách.
Đánh giá đặc tính vật thể: Bề mặt cứng, phẳng và vuông góc với đầu dò cảm biến thường cho tín hiệu phản xạ tốt hơn vật thể mềm, xốp, nghiêng, dạng hạt hoặc có bề mặt không ổn định. Người dùng nên cân nhắc chọn cảm biến có góc phát và thuật toán xử lý phù hợp.
Kiểm tra môi trường làm việc: Xem xét nhiệt độ, độ ẩm, nồng độ bụi, hơi nước, bọt và áp suất trong khu vực lắp đặt. Nếu môi trường thường xuyên có nhiệt độ thay đổi, nên ưu tiên dùng cảm biến siêu âm đo khoảng cách có chức năng bù nhiệt. Với các bồn chứa thì cần kiểm tra chiều cao bồn, vật cản bên trong và khoảng cách từ cảm biến đến mức đo cao nhất.
Chọn ngõ ra phù hợp: Nếu chỉ cần phát hiện vật thể, có thể chọn ngõ ra PNP/NPN. Nếu cần đo khoảng cách liên tục, nên chọn ngõ ra analog 4-20mA/0-10V. Với hệ thống cần cài đặt và chẩn đoán từ xa, cảm biến siêu âm đo khoảng cách hỗ trợ giao tiếp IO-Link sẽ phù hợp hơn.
Kiểm tra kiểu lắp và cấp bảo vệ: Người dùng cần kiểm tra kỹ lưỡng kích thước ren, vị trí lắp, góc phát sóng siêu âm, cấp nguồn và cấp bảo vệ IP vỏ cảm biến. Nên lắp cảm biến khoảng cách siêu âm hướng gần vuông góc với bề mặt mục tiêu, tránh lắp ở thành bồn, cánh khuấy hoặc các vật cản/vật có thể tạo tiếng vọng giả.
