Công tắc lưu lượng nước, công tắc dòng chảy (Water Flow Switch) là thiết bị dùng để phát hiện sự có mặt hoặc mất lưu lượng dòng chảy trong đường ống. Khi nước chảy đạt đến lưu lượng cài đặt, tiếp điểm của công tắc sẽ chuyển trạng thái để gửi tín hiệu điều khiển hoặc bảo vệ hệ thống.
Đây là một trong những thiết bị quan trọng trong các hệ thống HVAC, Chiller, AHU, FCU, Cooling Tower, Boiler và hệ thống cấp thoát nước công nghiệp nhằm đảm bảo thiết bị chỉ hoạt động khi có đủ lưu lượng nước tuần hoàn.
KHÁI NIỆM CÔNG TẮC LƯU LƯỢNG
Flow Switch không dùng để đo chính xác lưu lượng như lưu lượng kế (Flow Meter). Nhiệm vụ chính của thiết bị là giám sát trạng thái có hoặc không có dòng chảy trong đường ống.
Khi dòng nước đạt đến ngưỡng lưu lượng đã được cài đặt:
- Tiếp điểm chuyển trạng thái.
- Kích hoạt bơm hoặc thiết bị liên quan.
- Cho phép Chiller hoặc Boiler vận hành.
Khi lưu lượng giảm xuống dưới mức cài đặt:
- Tiếp điểm trở về trạng thái ban đầu.
- Ngắt thiết bị để bảo vệ hệ thống.
- Phát tín hiệu cảnh báo tới tủ điều khiển.
CẤU TẠO CÔNG TẮC LƯU LƯỢNG
Một công tắc lưu lượng nước cơ khí thường bao gồm:
- Thân đồng thau hoặc inox.
- Cánh gạt (Paddle) tiếp xúc trực tiếp với dòng nước.
- Lò xo hồi vị.
- Cơ cấu truyền động cơ khí.
- Tiếp điểm SPDT (NO/NC).
- Hộp đấu dây chống bụi và chống ẩm.
Đối với các dòng Flow Switch PHC ILH331, ILH332 và ILH333, thiết bị sử dụng cánh gạt cơ khí với kết nối ren DN15, DN20 hoặc DN25.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC LƯU LƯỢNG
Quá trình hoạt động của công tắc lưu lượng nước diễn ra theo các bước:
Bước 1: Nước chảy trong đường ống tác động lên cánh gạt.
Bước 2: Cánh gạt dịch chuyển và kích hoạt cơ cấu chuyển mạch bên trong.
Bước 3: Tiếp điểm SPDT chuyển trạng thái để đóng hoặc ngắt tín hiệu điều khiển.
Bước 4: Khi lưu lượng giảm hoặc mất dòng chảy, lò xo đưa cánh gạt về vị trí ban đầu và tiếp điểm trở về trạng thái mặc định.
ƯU ĐIỂM CỦA CÔNG TẮC LƯU LƯỢNG
- Cấu tạo đơn giản, độ tin cậy cao.
- Không cần nguồn cấp.
- Chi phí đầu tư thấp.
- Dễ dàng lắp đặt và bảo trì.
- Thích hợp cho hầu hết hệ thống HVAC và công nghiệp.
- Tuổi thọ vận hành cao.
ỨNG DỤNG CÔNG TẮC LƯU LƯỢNG
Hệ thống Chiller
Flow Switch được lắp trên đường nước lạnh nhằm đảm bảo Chiller chỉ hoạt động khi có đủ lưu lượng nước tuần hoàn. Điều này giúp bảo vệ bộ trao đổi nhiệt và tránh hiện tượng đóng băng.
Hệ thống AHU và FCU
Thiết bị được sử dụng để xác nhận lưu lượng nước lạnh trước khi cho phép quạt hoặc van điều khiển vận hành.
Tháp giải nhiệt
Flow Switch giúp giám sát hoạt động của bơm tuần hoàn và bảo vệ tháp giải nhiệt khi mất nước hoặc lưu lượng suy giảm.
Hệ thống lò hơi
Công tắc lưu lượng nước giúp ngăn ngừa hiện tượng quá nhiệt do thiếu nước trong đường ống.
Hệ thống cấp nước công nghiệp
Thiết bị được sử dụng để bảo vệ bơm, giám sát lưu lượng nước và liên động với PLC hoặc tủ điều khiển.
CÁCH LỰA CHỌN CÔNG TẮC LƯU LƯỢNG PHÙ HỢP
Khi lựa chọn công tắc lưu lượng nước cần xem xét:
1/ Kích thước đường ống: DN15, DN20, DN25...
2/ Nhiệt độ chất lỏng.
3/ Áp suất làm việc.
4/ Vật liệu thân: Đồng thau hoặc Inox.
5/ Loại tiếp điểm: SPDT, NO/NC.
6/ Môi trường sử dụng: HVAC, nước sạch, nước RO, thực phẩm hoặc hóa chất.
MUA CÔNG TẮC LƯU LƯỢNG NƯỚC TẠI SENSORS VIỆT NAM

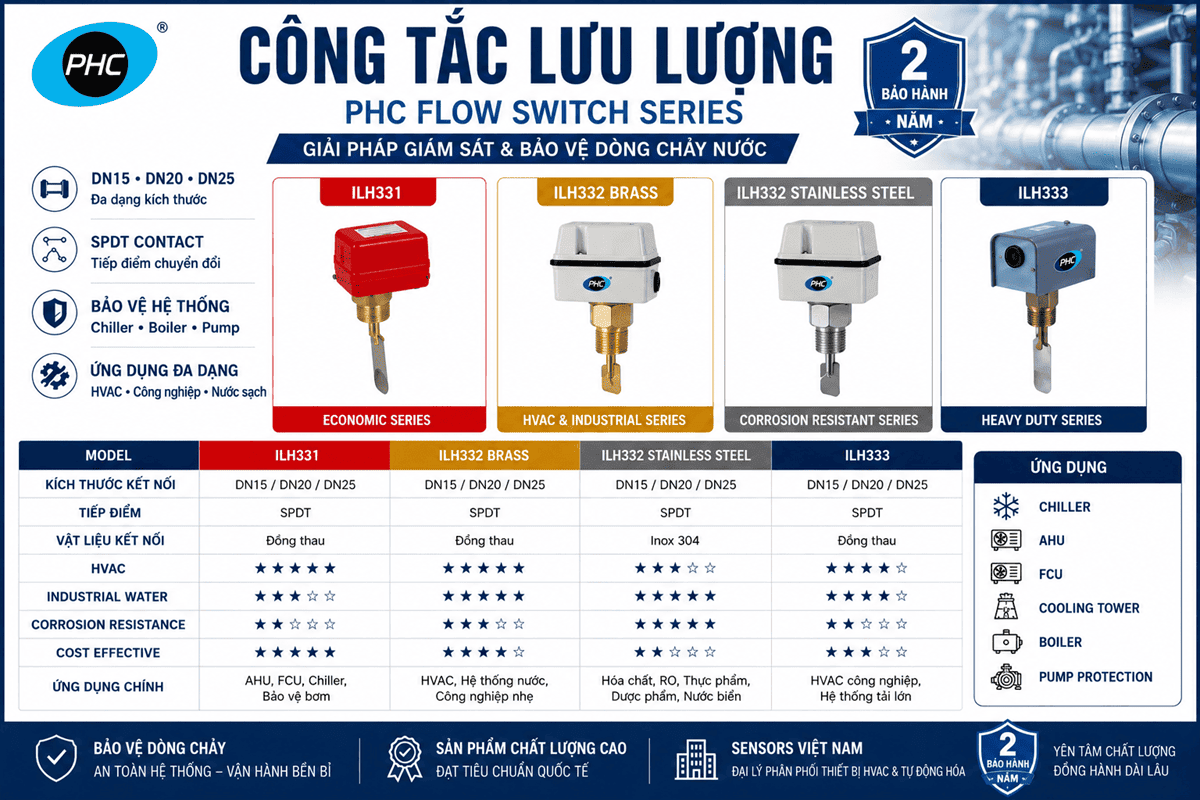

Sensors Việt Nam cung cấp các dòng công tắc lưu lượng nước PHC:
ILH331 Series
ILH332 Brass Series
ILH332 Stainless Steel Series
ILH333 Series
Sản phẩm phù hợp cho hệ thống Chiller, AHU, FCU, Cooling Tower, Boiler và các ứng dụng công nghiệp. Hỗ trợ tư vấn lựa chọn model phù hợp theo kích thước đường ống DN15, DN20, DN25 cùng chế độ bảo hành chính hãng 2 năm.
