Đầu dò lưu lượng ống gió tròn Floxact‑R300 là thiết bị đo lưu lượng khí được làm bằng nhôm, chuyên dùng cho ống dẫn tròn và ống mềm 4 mm. Chiều dài thiết bị là 300 mm. Sản phẩm này đóng vai trò cực kỳ quan trọng trong hệ thống thông gió, điều hòa không khí (HVAC/R).
KHÁI QUÁT VỀ ĐẦU DÒ LƯU LƯỢNG KHÍ FLOXACT-R300
Đầu dò lưu lượng khí/đầu dò lưu lượng ống gió tròn Floxact-R300 được thiết kế để đo lưu lượng khí và hoạt động cùng các cảm biến lưu lượng gió, bộ truyền lưu lượng khí hoặc các bộ truyền có đầu ra lưu lượng khí khác.
Floxact-R300 dễ dàng lắp đặt vào các ống thông gió hiện đại. Nó hoạt động dựa trên nguyên lý ống Pitot - Tức là đo các thành phần áp suất tổng (Ptot) và áp suất tĩnh (Pstat) để suy ra lưu lượng khí chính xác.
Đầu dò lưu lượng gió Floxact-R300 thu thập giá trị lưu lượng khí trên nhiều điểm đo bằng cách sử dụng phương pháp trung bình đa điểm (dựa trên phương pháp Log-Tchebycheff). Số lượng điểm đo phụ thuộc vào kích thước và hình dạng của ống thông gió. Thiết bị cho phép đo chính xác ở tốc độ gió từ 1,0 m/s trở lên.
Người dùng có thể dễ dàng kết nối đầu dò lưu lượng ống gió tròn FloXact-R300 với bộ truyền lưu lượng khí Produal DPT-Flow. Mẫu được khuyến nghị là DPT-Flow-1000-AZ-D vì phạm vi áp suất điển hình trong ống thông gió là 0-250Pa (còn phạm vi đo của DPT-Flow-1000-AZ-D là 0-1000 Pa).
THÔNG SỐ KỸ THUẬT NỔI BẬT CỦA ĐẦU DÒ LƯU LƯỢNG KHÍ FLOXACT-R300
Các thông số kỹ thuật nổi bật của đầu dò lưu lượng ống gió tròn Floxact-R300 gồm:
- Độ chính xác đo lưu lượng không khí: ±2 % (tốc độ gió > 1 m/s)
- Đầu nối ống: Ø4,8 mm
- Trung bình: không khí khô hoặc khí không ăn mòn
- Nguyên vật liệu: Nhôm T3015
- Lắp đặt bằng vít trên ống dẫn: Các đầu dò dài 350mm trở lên được trang bị một đinh tán Ø6 mm, vòng đệm và đai ốc để cố định đầu còn lại của đầu dò.
- Tấm đế lắp đặt: Thép nhẹ
- Đầu nối ống: Đồng thau có gai
- Gioăng: Cao su xốp EPDM
- Điều kiện hoạt động: Nhiệt độ → 5...95 °C; Độ ẩm → 0..95 %rH, không ngưng tụ
- Nhiệt độ bảo quản: -20...95 °C
- Bảo hành: 2 năm
ỨNG DỤNG THỰC TẾ CỦA ĐẦU DÒ LƯU LƯỢNG KHÍ FLOXACT-R300
Đầu dò lưu lượng khí FloXact‑R300 thường được sử dụng trong các hệ thống:
- HVAC/R: Đo lưu lượng gió trong ống tròn của AHU, VAV, FCU, hệ thống cấp và hồi gió.
- Tự động hóa tòa nhà (BAS): Kết hợp với transmitter DPT‑FLOW để ra tín hiệu 4-20 mA hoặc 0-10 V, hiển thị trực tiếp lưu lượng theo m³/h, m³/s, l/s hoặc CFM.
- Hiệu chỉnh và kiểm định luồng gió: Đảm bảo phân phối gió hợp lý trong các hệ thống thông gió công nghiệp, dân dụng, phòng sạch, phòng điều hòa.

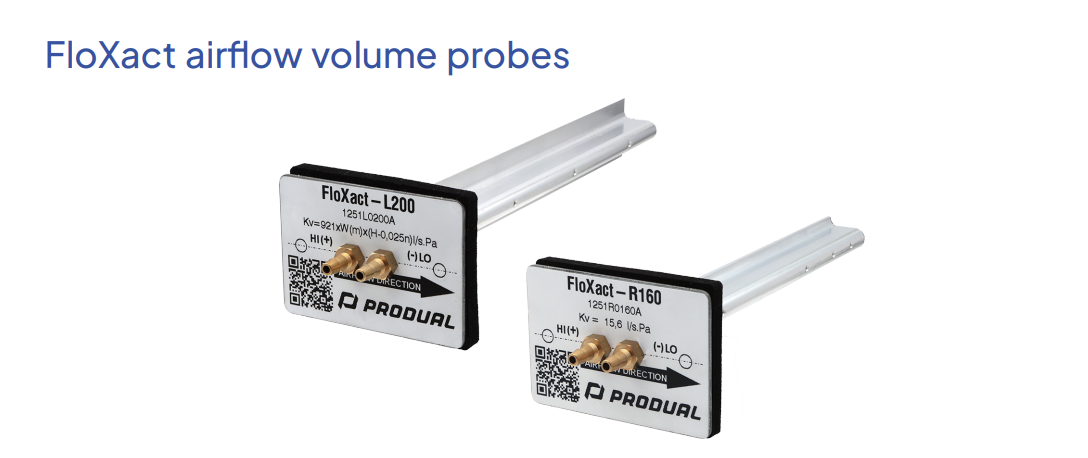

ƯU ĐIỂM NỔI BẬT CỦA ĐẦU DÒ LƯU LƯỢNG KHÍ FLOXACT-R300
Độ chính xác cao và hoạt động ổn định: Với phương pháp đo trung bình đa điểm và khuếch đại tín hiệu 2,5 lần, đầu dò lưu lượng ống gió này cho phép đo chính xác cả tốc độ gió thấp, giảm sai số đáng kể trong hệ thống VAV.
Dễ lắp đặt trên hệ thống ống gió hiện hữu: Thiết kế đầu dò mỏng, chiều dài tương ứng với đường kính ống, giúp lắp vào ống tròn hoặc segment ống gió mà không cần thay đổi cấu trúc.
Khả năng tương thích cao: Đầu dò lưu lượng ống thông gió Floxact-R300 có thể kết hợp với nhiều loại cảm biến áp suất vi sai trên thị trường, nhưng đạt độ chính xác tối ưu khi sử dụng cùng dòng DPT‑FLOW vì tín hiệu đầu ra tuyến tính theo lưu lượng thay vì áp suất.
Thiết kế chống nhiễu luồng tốt: Đầu dò ít nhạy cảm với luồng gió lệch hướng, xoáy hoặc xoáy lệch đến khoảng ±30° so với trục ống.
Nếu có nhu cầu được tư vấn kỹ hơn và đặt mua sản phẩm đầu dò lưu lượng khí Floxact-R300 và các sản phẩm tương tự thì bạn đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam nhé!
