Trong hệ thống HVAC hiện đại, đặc biệt là những vị trí có damper lớn, lực cản cao hoặc cần lực đóng/mở chắc chắn thì động cơ van gió 20 Nm - với mức mô-men xoắn lớn, sẽ là lựa chọn phù hợp hơn các dòng 4 Nm, 5 Nm, 8 Nm hay 10 Nm.

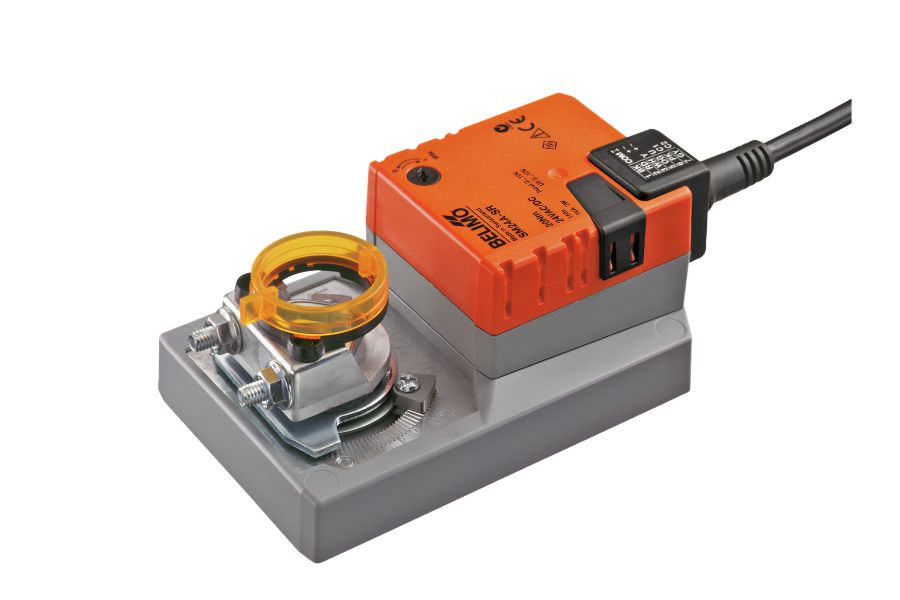

KHÁI QUÁT VỀ ĐỘNG CƠ VAN GIÓ 20 NM
Động cơ van gió 20 Nm là thiết bị điện cơ, được thiết kế chuyên biệt để xoay trục damper trong hệ thống HVAC. Thiết bị này sẽ nhận tín hiệu điều khiển từ hệ thống trung tâm, sau đó chuyển thành chuyển động quay để thay đổi góc mở của van gió (có thể là đóng/mở hoàn toàn - động cơ van gió on-off hoặc thay đổi góc linh hoạt theo nhu cầu thực tế - động cơ van gió tuyến tính).
Các đặc điểm chính của dòng động cơ điều khiển van gió này gồm có:
- Mô-men xoắn lớn, phù hợp damper cỡ vừa - lớn.
- Có thể dùng dạng động cơ van gió ON-OFF hoặc động cơ van gió tuyến tính (tùy ứng dụng).
- Tương thích với nhiều hệ thống điều khiển hiện đại như BMS, PLC, thermostat.
- Phù hợp cho nhiều ứng dụng - từ công trình dân dụng, thương mại đến công nghiệp.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Belimo tại Việt Nam

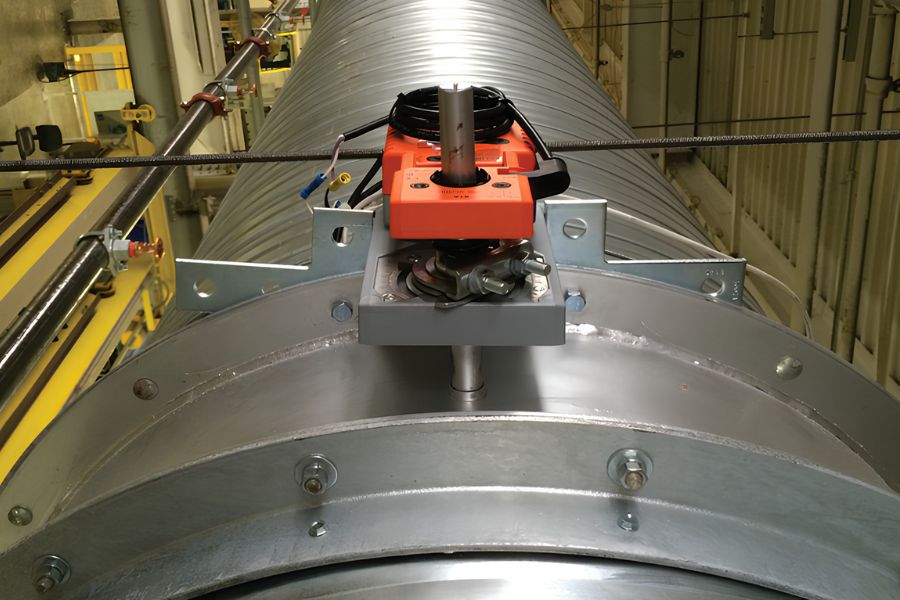

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA ĐỘNG CƠ VAN GIÓ 20 NM
Cấu Tạo Chính
Một động cơ van gió 20 Nm tiêu chuẩn thường được cấu thành từ các bộ phận sau:
- Motor điện AC/DC: tạo lực quay.
- Bộ bánh răng giảm tốc: tăng mô-men xoắn lên mức 20 Nm.
- Mạch điều khiển: nhận và xử lý tín hiệu từ bộ điều khiển.
- Cơ cấu kẹp trục: truyền lực trực tiếp lên damper.
- Công tắc hành trình: giới hạn góc quay.
- Feedback vị trí: phản hồi trạng thái thực tế về hệ thống.
- Lò xo hồi vị (tùy model): đưa van về trạng thái an toàn trong tình huống mất điện.
Nguyên Lý Vận Hành
Quy trình hoạt động của động cơ điều khiển van gió khá đơn giản nhưng hiệu quả, cụ thể:
Hệ thống BMS/PLC gửi tín hiệu điều khiển → Motor quay thông qua bộ truyền bánh răng → Lực quay được truyền lên trục damper → Van gió thay đổi vị trí theo yêu cầu (đóng/mở hoàn toàn hoặc mở góc phù hợp với nhu cầu thực tế) → Gửi tín hiệu phản hồi về bộ điều khiển (tuỳ model sẽ có tính năng này hoặc không).
Lưu ý:
- Đối với động cơ van gió tuyến tính: góc mở sẽ thay đổi theo tín hiệu analog.
- Đối với động cơ van gió ON-OFF: thiết bị chỉ có hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn.
→ Xem thêm: Động cơ van gió 2 Nm

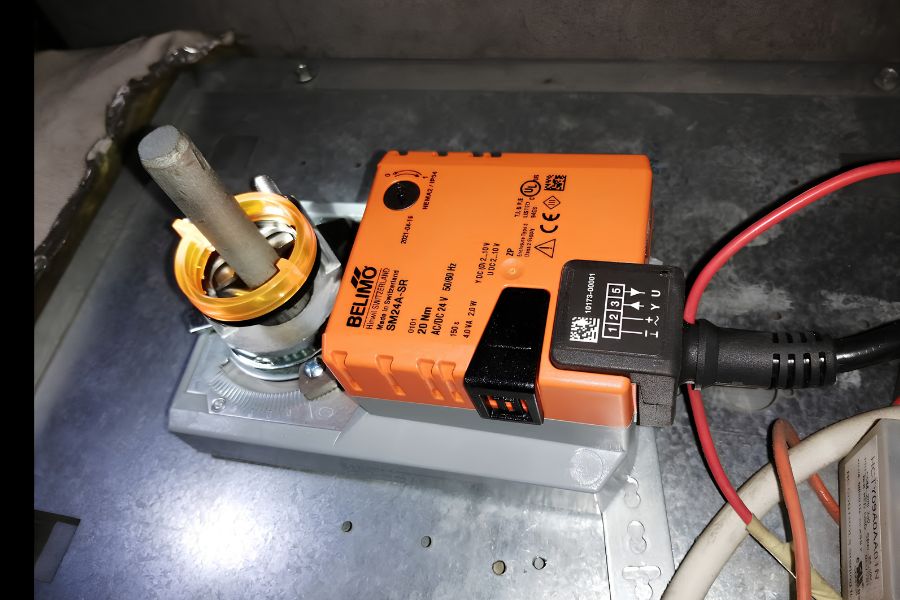

ƯU ĐIỂM NỔI BẬT VÀ ỨNG DỤNG THỰC TẾ CỦA ĐỘNG CƠ VAN GIÓ 20 NM
Động cơ van gió 20 Nm được tin dùng bởi những ưu điểm nổi bật như:
- Lực kéo mạnh và ổn định, phù hợp với damper có lực cản hoặc kích thước trên mức trung bình.
- Điều khiển chính xác lưu lượng gió theo nhu cầu thực tế, không chỉ đóng/mở đơn giản (phiên bản động cơ van gió tuyến tính).
- Tích hợp dễ với hệ thống tự động hóa.
- Vận hành bền bỉ, ít hao mòn cơ khí hơn.
- Hỗ trợ an toàn hệ thống khi mất điện (phiên bản có lò xo hồi vị).
- Tối ưu năng lượng, giúp giảm tiêu thụ điện cho toàn bộ hệ thống HVAC.
Hiện nay, động cơ điều khiển van gió 20 Nm được tin dùng trong:
- AHU / FCU: điều khiển gió cấp, gió hồi và gió tươi.
- Tòa nhà thương mại: điều phối gió cho từng tầng, từng khu vực sử dụng.
- Phòng sạch, phòng lab: kiểm soát lưu lượng gió và áp suất phòng ổn định.
- Nhà xưởng, khu công nghiệp: cấp gió tươi, hút gió thải, thông gió cục bộ.
- Trung tâm dữ liệu: hỗ trợ điều tiết luồng gió làm mát hiệu quả hơn.
- Hệ thống PCCC/hút khói: dùng phiên bản có lò xo hồi vị để đảm bảo hoạt động của van ngăn khói/lửa khi có sự cố.
→ Xem thêm: Phân biệt các loại động cơ điều khiển van gió
LƯU Ý QUAN TRỌNG ĐỐI VỚI ĐỘNG CƠ VAN GIÓ 20 NM
Trong quá trình chọn mua và sử dụng động cơ van gió 20 Nm, người dùng cần đặc biệt lưu ý những vấn đề sau:
- Không chọn thiếu mô-men xoắn - dễ gây kẹt van, phản hồi chậm hoặc không đạt góc mở mong muốn.
- Không chọn dư mô-men xoắn quá nhiều - gây lãng phí và kém tối ưu hệ thống.
- Kiểm tra đúng điện áp cấp và tín hiệu điều khiển trước khi lắp đặt - sử dụng để tránh sai tương thích.
- Xác định rõ nhu cầu fail-safe: nếu bạn dùng động cơ van gió cho hệ thống cấp độ cao/PCCC thì nên chọn loại có lò xo hồi vị.
- Lắp thiết bị đúng trục và đúng chiều quay để tránh sai hành trình/giảm hiệu quả truyền lực.
- Bảo trì định kỳ thường xuyên bằng cách kiểm tra bánh răng, độ siết trục, độ ổn định phản hồi và tình trạng đóng/mở thực tế.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Nenutec tại Việt Nam
MUA ĐỘNG CƠ VAN GIÓ 20 NM CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam hiện là đơn vị cung ứng các dòng động cơ van gió chính hãng - đến từ những ông lớn hàng đầu thế giới - điển hình là PHC. Đây là hãng sản xuất động cơ van gió chất lượng cao, giá tốt, chuyên dùng trong HVAC. Động cơ van gió của PHC có chức năng điều khiển góc mở/đóng của damper nhằm kiểm soát lưu lượng gió trong hệ thống điều hòa không khí và thông gió.
Không chỉ đảm bảo chất lượng sản phẩm, Sensors Việt Nam còn có:
- Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
- Mức giá cạnh tranh - hợp lý
- Chế độ bảo hành uy tín 2 năm
- Chứng chỉ CO/CQ đầy đủ cho các dự án
- Giao hàng nhanh chóng toàn quốc.
Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió 20 NM, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
