Động cơ van gió 24 Nm được đánh giá là giải pháp truyền động cho damper có lực cản/kích thước lớn. Thiết bị này góp phần giúp hệ thống HVAC điều tiết gió chính xác, ổn định và an toàn hơn - nhờ đó mà nó hiện có mặt trong nhiều môi trường vận hành.

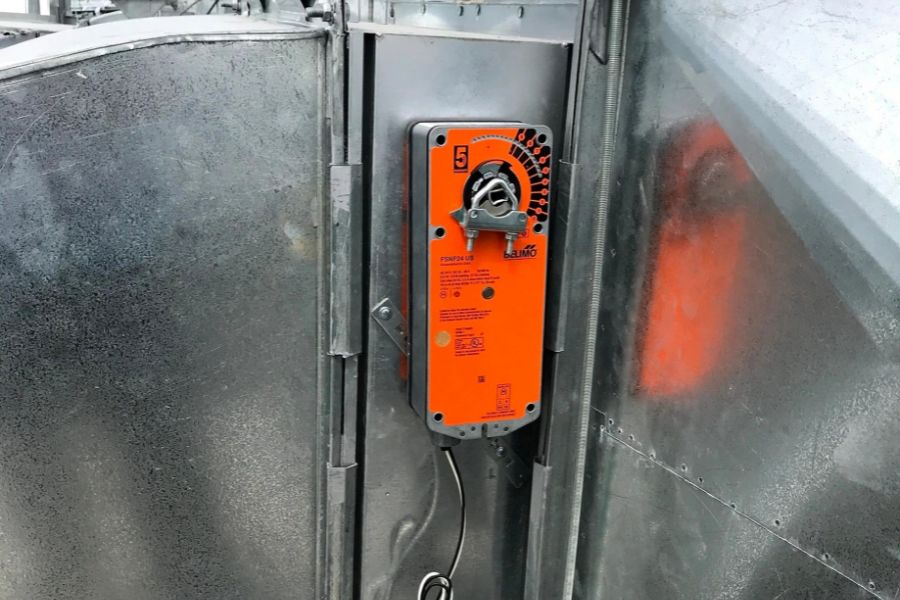

KHÁI QUÁT VỀ ĐỘNG CƠ VAN GIÓ 24 NM
Động cơ van gió nói chung và động cơ điều khiển van gió 24 Nm nói riêng là bộ truyền động điện cơ, được thiết kế để gắn với trục damper nhằm thay đổi góc mở của van gió trong hệ thống HVAC. Thiết bị này sẽ nhận tín hiệu từ bộ điều khiển và chuyển thành chuyển động quay để đóng/mở hoàn toàn hoặc điều tiết lưu lượng gió theo yêu cầu.
Với mức mô-men xoắn 24 Nm, động cơ van gió thường được tin dùng cho:
- Damper kích thước trên trung bình.
- Vị trí ứng dụng có lực cản đáng kể.
- Hệ thống yêu cầu đóng/mở dứt khoát và khả năng phản hồi ổn định.
- Ứng dụng yêu cầu độ tin cậy cao và hoạt động bền bỉ trong thời gian dài.
Đáng chú ý, thiết bị này có thể được cấu hình theo nhiều kiểu điều khiển khác nhau - có thể là động cơ van gió ON-OFF hoặc động cơ van gió tuyến tính, tùy bài toán ứng dụng thực tế.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Belimo tại Việt Nam

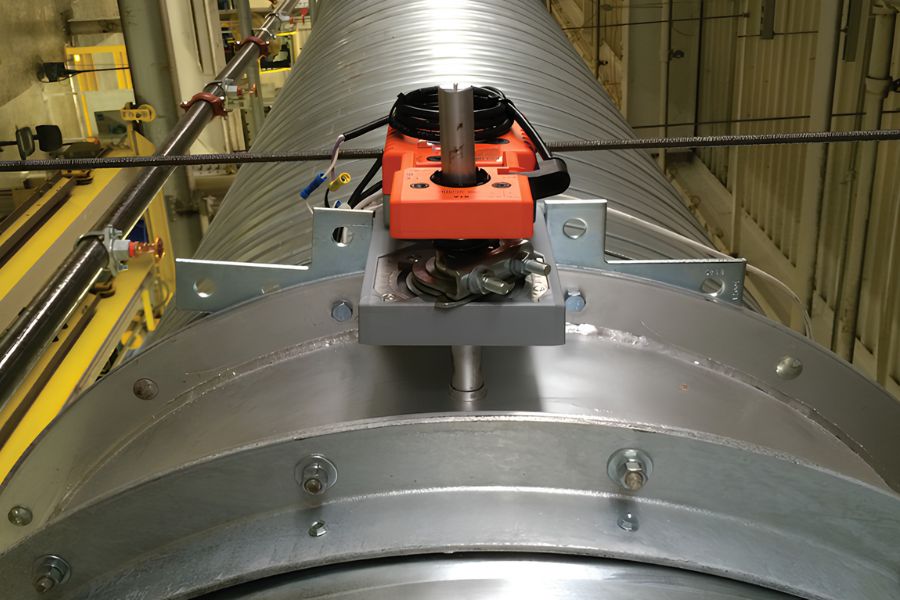

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA ĐỘNG CƠ VAN GIÓ 24 NM
Cấu Tạo Cơ Bản
Một động cơ van gió 24 Nm thường gồm các thành phần sau:
- Motor điện AC/DC: tạo chuyển động ban đầu.
- Bộ truyền bánh răng giảm tốc: khuếch đại mô-men xoắn lên 24 Nm.
- Mạch điều khiển: nhận tín hiệu từ BMS/PLC.
- Trục kẹp cơ khí: gắn trực tiếp với damper.
- Công tắc hành trình: giới hạn góc quay an toàn.
- Feedback vị trí: phản hồi trạng thái thực cho hệ thống.
- Lò xo hồi vị (tùy model): đưa van về trạng thái an toàn kể cả trong tình huống mất điện.
Nguyên Lý Vận Hành
Cách hoạt động của động cơ điều khiển van gió khá trực quan:
Bộ điều khiển gửi tín hiệu đến actuator → Motor quay và truyền lực qua bộ bánh răng. → Trục damper xoay đến vị trí cài đặt → Van gió mở/đóng hoàn toàn hoặc điều chỉnh góc theo yêu cầu lưu lượng → Nếu model có tính năng feedback, vị trí thực sẽ được gửi về hệ thống để đóng vòng điều khiển.
Lưu ý:
- Động cơ van gió tuyến tính: góc mở thay đổi linh hoạt theo tín hiệu điều khiển (analog).
- Động cơ van gió ON-OFF: thiết bị chỉ hoạt động ở hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn.
→ Xem thêm: Phân biệt các loại động cơ điều khiển van gió

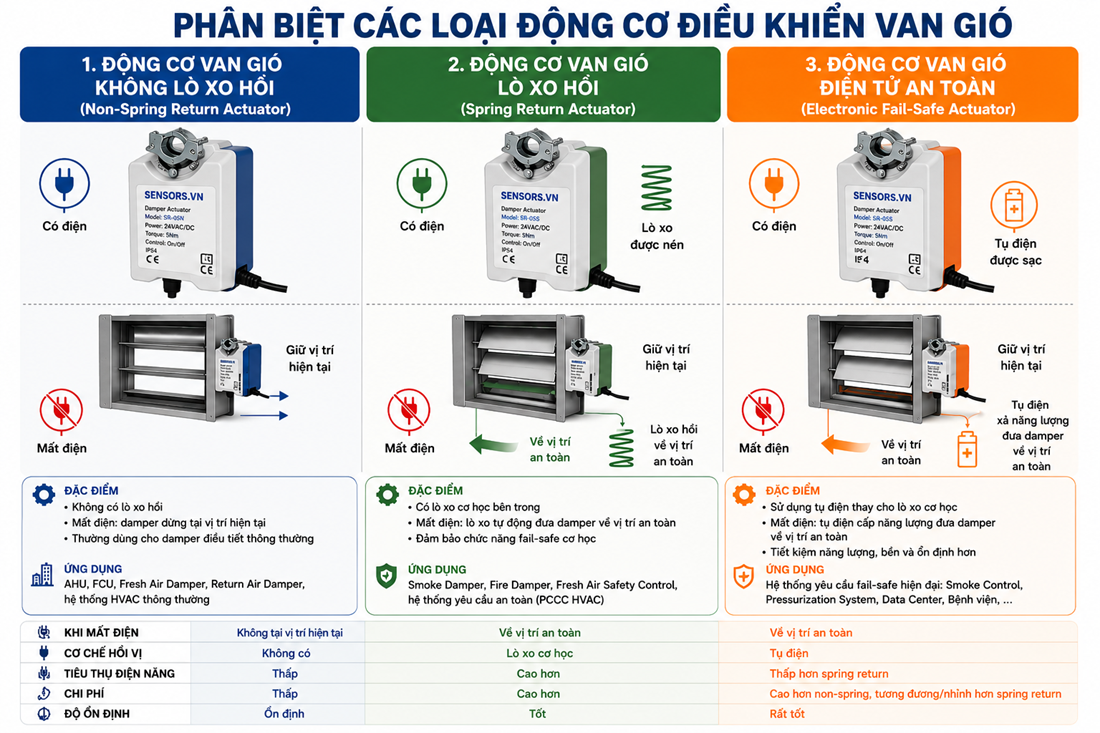

PHÂN LOẠI ĐỘNG CƠ VAN GIÓ 24 NM
Động cơ van gió 24 Nm có thể được chia thành 3 nhóm chính, bao gồm:
Động Cơ Van Gió Không Lò Xo Hồi
Đây là dòng động cơ van gió đơn giản nhất. Khi nhận tín hiệu từ hệ thống điều khiển, động cơ điều khiển van gió quay đến vị trí đã cài đặt và giữ nguyên trạng thái.
Ứng dụng:
- Van gió điều tiết thông thường
- Vị trí không yêu cầu fail-safe
- Khu vực có hệ thống UPS dự phòng ổn định.
Động Cơ Van Gió Lò Xo Hồi
Đây là dòng động cơ van gió hiện đại, có khả năng đảm bảo an toàn trong tình huống mất điện đột ngột. Thiết bị này được tích hợp một lò xo cơ học bên trong, khi mất điện thì lò xo tự động kéo động cơ van gió trở về vị trí fail-safe đã cài đặt.
Ứng dụng:
- Van ngăn/chặn khói
- Van ngăn cháy/chặn lửa
- Van lấy gió tươi
- Các vị trí van gió yêu cầu tiêu chuẩn PCCC và an toàn vận hành cao trong data center.
Động Cơ Van Gió Điện Tử An Toàn
Đây là động cơ van gió hiện đại nhất và thường sẽ được ưu tiên trong các ứng dụng cấp cao (data center, phòng sạch…). Thay vì lò xo cơ học, động cơ van gió 24 Nm điện tử sử dụng tụ điện để tự động đưa van về vị trí an toàn khi mất điện.
Ứng dụng: Hệ thống HVAC/HVAC data center cấp cao, cần tối ưu hiệu suất sử dụng điện năng, tiết kiệm chi phí dài hạn và đảm bảo độ ổn định tuyệt đối.
→ Xem thêm: Động cơ van gió và ứng dụng trong hệ thống HVAC

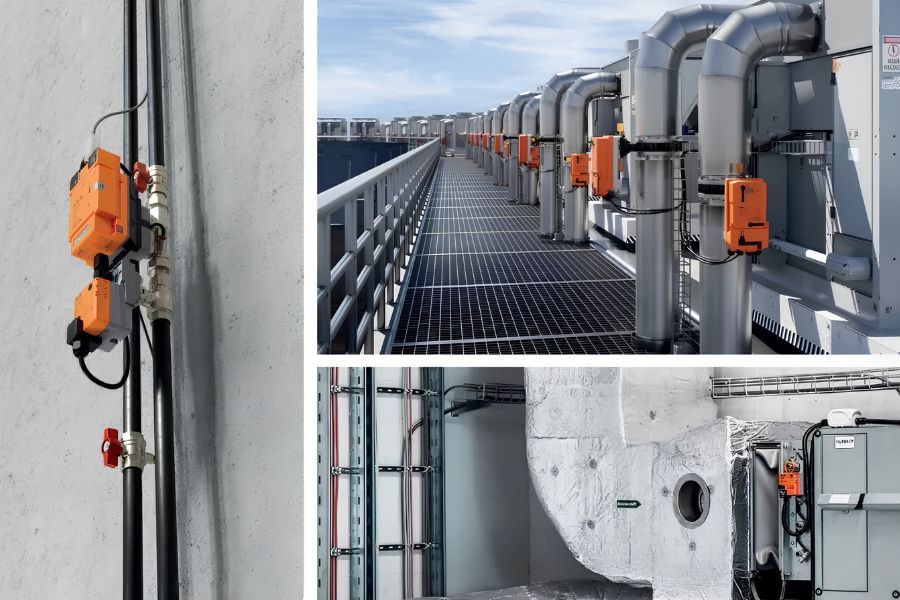

CHECKLIST 7 BƯỚC TRƯỚC KHI LẮP ĐẶT SỬ DỤNG ĐỘNG CƠ VAN GIÓ 24 NM
Xác định đúng loại damper và kích thước
Xác định chính xác van gió của bạn là loại điều tiết, một chiều, van ngăn khói hay van ngăn lửa, vì mỗi loại sẽ có những yêu cầu liên quan đến cơ chế và mô-men xoắn khác nhau.
Kiểm tra kỹ mô-men xoắn với tải cánh van
Mặc dù 24 Nm là tiêu chuẩn phù hợp cho damper cỡ vừa - lớn, nhưng người dùng vẫn phải kiểm tra kỹ lưỡng độ kín, độ cứng trục và lực cản khi xoay để tránh thiếu/dư lực.
Kiểm tra cấp nguồn và tín hiệu điều khiển
Để tối ưu hoá quá trình hoạt động của động cơ van gió 24 Nm, người dùng cần xác nhận xem thiết bị dùng nguồn cấp 24 VAC/DC hay 230 VAC? Tín hiệu ON-OFF, tuyến tính, 0-10V, 2-10V hay 4-20mA? Có khớp với hệ thống hiện có hay không?
Xác định sự cần thiết của các tính năng nâng cao
Nếu ứng dụng động cơ điều khiển van gió cho các vị trí liên quan đến PCCC, hút khó, ngăn lửa hoặc cần fail-safe thì người dùng nên ưu tiên chọn loại động cơ van gió có lò xo hồi vị để van tự về trạng thái an toàn trong tình huống mất điện.
Kiểm tra trục van và hướng quay trước khi lắp đặt
Trục cam phải đúng kích cỡ, đúng vị trí và đúng chiều mở/đóng, nếu không rất dễ dẫn đến tình trạng sai hành trình hoặc kẹt cơ khí khi vận hành.
Một số lưu ý khác
- Đảm bảo vị trí lắp đặt thuận tiện cho công tác lắp đặt, vận hành và bảo trì.
- Chạy thử nhiều lần để phát hiện lỗi và hiệu chỉnh sau khi lắp.
