Trong các hệ thống HVAC/BMS hiện đại, động cơ van gió 3 Nm đóng vai trò quan trọng trong việc điều khiển lưu lượng gió, kiểm soát nhiệt độ, tiết kiệm điện năng và tối ưu hiệu suất vận hành cho AHU, FCU, FAHU…. Với mô-men xoắn 3 Nm, thiết bị này rất lý tưởng cho các damper kích thước nhỏ/trung bình.
SƠ LƯỢC VỀ ĐỘNG CƠ VAN GIÓ 3 NM
Động cơ van gió 3 Nm là thiết bị truyền động điện/điện - tự động, có chức năng chính là điều chỉnh vị trí mở của cánh van trong các hệ thống HVAC. Ký hiệu "3 Nm" ở đây là đại diện cho mô-men xoắn của động cơ (tương đương 3 Newton mét) - đây là lực quay mà động cơ có thể tạo ra để mở/đóng hoặc điều chỉnh góc cánh van gió.
Một động cơ van gió thường được cấu thành từ các bộ phận sau:
- Thân động cơ: Được làm từ chất liệu nhôm/thép không gỉ → Bảo vệ linh kiện bên trong.
- Động cơ điện: Tạo mô-men xoắn 3 Nm.
- Bánh răng truyền động: Được làm từ nhôm/polymer → Truyền lực quay 90°.
- Hộp số giảm tốc: Được làm từ thép → Tăng mô-men, giảm tốc độ.
- Bộ vi xử lý: PCB → Điều khiển tín hiệu analog/On-Off.
- Cảm biến vị trí: Potentiometer → Trả tín hiệu vị trí hiện tại.
- Lò xo hồi vị (tuỳ model): Được làm từ thép không gỉ → Tự động đóng/mở khi mất điện.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Belimo tại Việt Nam

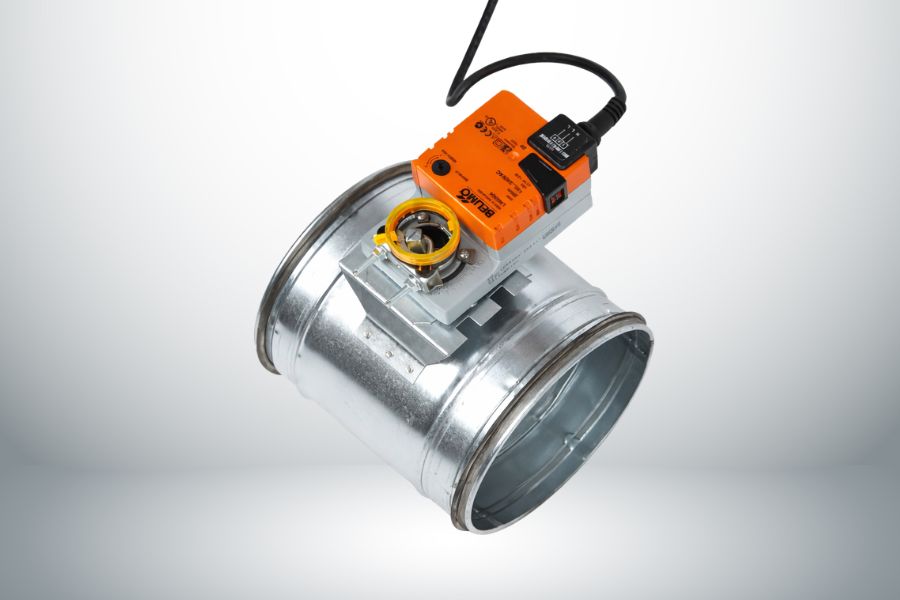

NGUYÊN LÝ VẬN HÀNH CỦA ĐỘNG CƠ VAN GIÓ 3 NM
Cơ chế hoạt động của một động cơ van gió 3 NM tiêu chuẩn gồm các bước sau:
BƯỚC 1 - Nhận tín hiệu điều khiển: Động cơ nhận tín hiệu từ bộ điều khiển trung tâm (PLC, BMS, thermostat)
- On/Off: Tín hiệu đóng/mở đơn giản
- 0-10V tuyến tính: Tín hiệu điều chỉnh góc mở 0-90°
- 4-20mA: Tín hiệu dòng cho hệ thống công nghiệp
- Modbus RTU: Giao tiếp số cho BMS hiện đại
BƯỚC 2 - Chuyển đổi năng lượng: Động cơ điện chuyển đổi năng lượng điện thành chuyển động quay.
BƯỚC 3 - Truyền động: Bánh răng và hộp số giảm tốc truyền lực quay 3 Nm lên trục van gió.
BƯỚC 4 - Điều chỉnh vị trí: Cánh van xoay 0 - 90° tùy tín hiệu đầu vào, từ đóng hoàn toàn đến mở hoàn toàn.
BƯỚC 5 - Phản hồi vị trí: Cảm biến trả tín hiệu vị trí hiện tại về bộ điều khiển trung tâm.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Nenutec tại Việt Nam

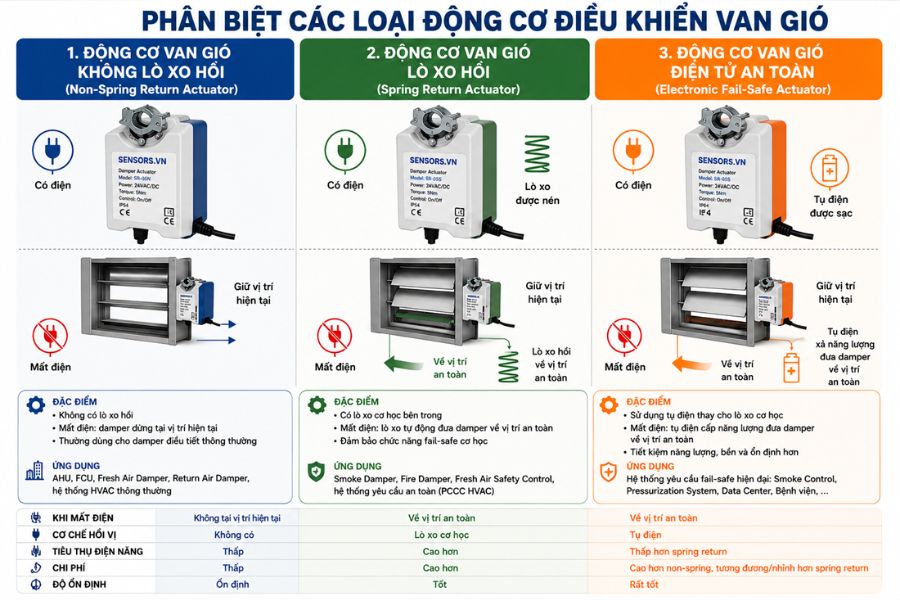

PHÂN LOẠI ĐỘNG CƠ VAN GIÓ 3 NM
Động cơ van gió 3 NM được phân thành các loại chính như sau:
Động cơ van gió ON-OFF
- Chế độ điều khiển: Chỉ 2 trạng thái: Đóng/Mở hoàn toàn
- Ứng dụng: Hệ thống thông gió cơ bản, không cần điều tiết
- Ưu điểm: Giá rẻ, lắp đặt đơn giản, phù hợp dự án nhỏ
- Nhược điểm: Không tiết kiệm năng lượng tối ưu.
Động cơ van gió tuyến tính (Modulating)
- Chế độ điều khiển: Điều chỉnh góc mở liên tục 0 - 90°
- Tín hiệu: 0-10V/2-10V/4-20mA
- Ứng dụng: Hệ thống BMS hiện đại, tiết kiệm năng lượng
- Ưu điểm: Điều chỉnh chính xác, tiết kiệm điện
- Nhược điểm: Giá cao hơn dòng On/Off.
Động cơ van gió Spring Return
- Đặc tính: Lò xo tự động hồi vị khi mất điện
- Ứng dụng: Smoke damper, fire damper, hệ thống an toàn
- Ưu điểm: An toàn khi mất điện, đạt chuẩn PCCC
- Thời gian hồi vị: 60 - 90 giây (tùy model).
ỨNG DỤNG THỰC TẾ CỦA ĐỘNG CƠ VAN GIÓ 3 NM
Hệ thống AHU và FCU
Đây là ứng dụng phổ biến nhất của động cơ van gió 3 Nm. Thiết bị giúp điều chỉnh lưu lượng gió trong hệ thống điều hòa không khí trung tâm nhằm duy trì nhiệt độ và áp suất ổn định cho văn phòng, khách sạn, trung tâm thương mại…
Phòng sạch (Clean Room)
Trong ngành dược phẩm và điện tử, động cơ van gió tuyến tính giúp kiểm soát áp suất phòng sạch và lưu lượng gió chính xác đến ±5%.
Trung tâm dữ liệu (Data Center)
Damper actuator 3 Nm tối ưu luồng gió làm mát nhằm giảm tiêu thụ điện năng cho hệ thống cooling, giảm chi phí vận hành 15-20%.
Hệ thống thông gió tòa nhà
Động cơ điều khiển van gió giúp điều khiển: fresh air, exhaust air, hồi gió, tăng áp cầu thang trong các tòa nhà văn phòng và thương mại.
→ Xem thêm: Động cơ van gió và ứng dụng trong hệ thống HVAC
MUA ĐỘNG CƠ VAN GIÓ 3 NM CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam hiện là đơn vị cung ứng các dòng động cơ van gió chính hãng - đến từ những ông lớn hàng đầu thế giới - điển hình là PHC. Đây là hãng sản xuất động cơ van gió chất lượng cao, giá tốt, chuyên dùng trong HVAC. Động cơ van gió của PHC có chức năng điều khiển góc mở/đóng của damper nhằm kiểm soát lưu lượng gió trong hệ thống điều hòa không khí và thông gió.
Không chỉ đảm bảo chất lượng sản phẩm, Sensors Việt Nam còn có:
- Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
- Mức giá cạnh tranh - hợp lý
- Chế độ bảo hành uy tín 2 năm
- Chứng chỉ CO/CQ đầy đủ cho các dự án
- Giao hàng nhanh chóng toàn quốc.
Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió 3 NM, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
