Trong các hệ thống thông gió và phòng cháy chữa cháy (PCCC) hiện đại, động cơ van gió chống cháy là “người giữ cửa” - đóng vai trò cực kỳ quan trọng trong việc kiểm soát trạng thái đóng/mở của damper khi có phát sinh sự cố. Đây là một thiết bị nhỏ gọn, nhưng có tầm ảnh hưởng rất lớn đến khả năng ngăn khói, chặn lửa và bảo vệ an toàn cho công trình.

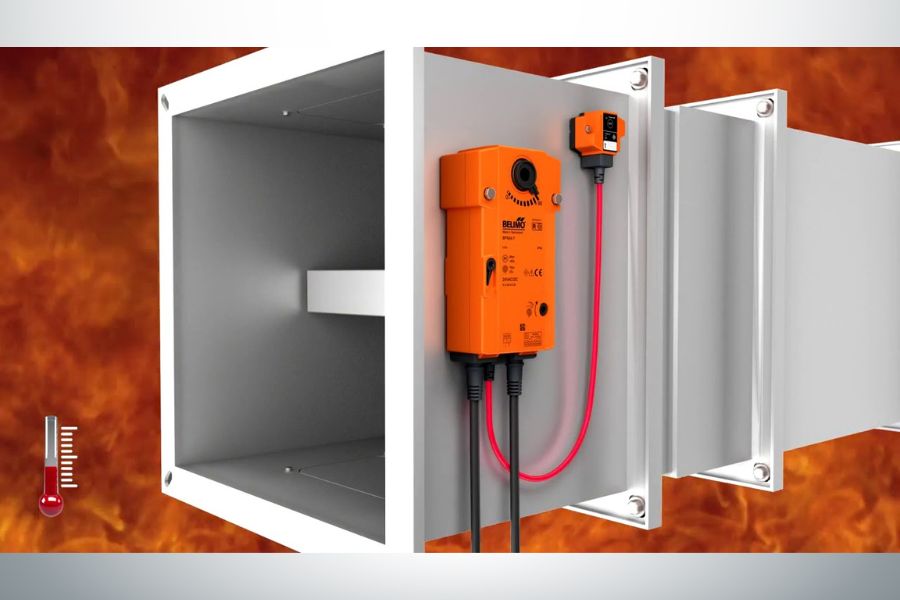

ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY LÀ GÌ?
Trong các hệ thống HVAC và PCCC, quá trình cấp gió hay hút gió một cách chính xác dĩ nhiên là điều tất yếu. Tuy nhiên, việc kiểm soát luồng khí trong các tình huống khẩn cấp - đặc biệt là hoả hoạn, cũng quan trọng không kém. Khi xảy cháy thì khói, lửa và nhiệt lượng có thể lan nhanh qua đường ống gió (được lắp đặt nối tiếp và phủ khắp công trình), điều này thực sự rất nguy hiểm - vì trong phút chốc hoả hoạn có thể lan nhanh khắp tòa nhà. Đó là lý do mà hệ thống cần có cơ chế ngăn khói/lửa phù hợp.
Chính vì vậy, động cơ van gió chống cháy thường được ưu tiên sử dụng để điều khiển các loại damper chuyên dụng như smoke damper, fire damper hoặc van chặn lửa hút khói. Thiết bị này được thiết kế và lập trình để đưa damper về trạng thái an toàn khi có tín hiệu cháy, mất điện đột ngột hoặc nhận được lệnh từ hệ thống điều khiển trung tâm.
Động cơ van gió chống cháy không chỉ đơn thuần mở/đóng van theo lệnh điều khiển, mà nó còn phải đảm bảo van phản ứng đúng khi có sự cố - nhằm hạn chế tối đa sự lan rộng của khói, lửa và khí nóng trong công trình.
So với động cơ van gió HVAC thông thường, động cơ điều khiển van gió chống cháy đáp ứng các yêu cầu cao hơn về:
- Khả năng làm việc chính xác và ổn định dài lâu trong điều kiện khắc nghiệt.
- Cơ chế hồi vị an toàn trong tình huống đột ngột mất điện.
- Độ tin cậy cực kỳ cao trong các tình huống khẩn cấp.
- Tính tương thích tối đa với hệ thống báo cháy và BMS.
Thiết bị này thường được gắn với:
- Smoke damper.
- Fire damper.
- Van chặn lửa hút khói.
- Các tuyến gió cần chức năng ngăn cháy lan.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Nenutec tại Việt Nam

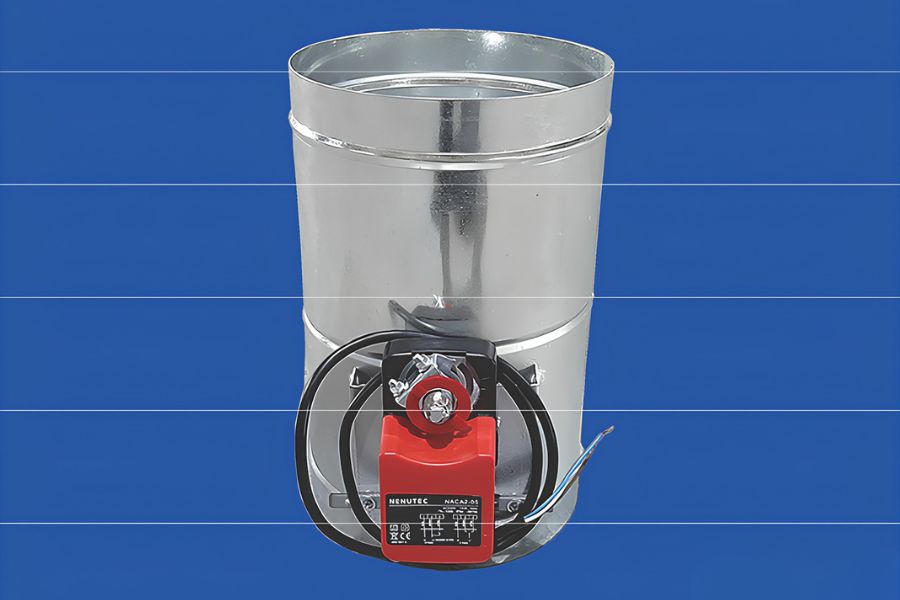

NGOẠI HÌNH VÀ NGUYÊN LÝ VẬN HÀNH CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY
Đa phần các động cơ van gió chống cháy tiêu chuẩn thường gồm những bộ phận sau:
- Motor điện → Tạo chuyển động đóng/mở damper
- Bộ truyền bánh răng → Tăng lực và điều chỉnh tốc độ quay
- Cơ cấu lò xo hồi vị → Đưa van về vị trí an toàn khi có sự cố
- Công tắc hành trình → Giới hạn góc quay và chống quá hành trình
- Mạch điều khiển → Nhận tín hiệu từ hệ báo cháy hoặc BMS
- Bộ phản hồi vị trí → Gửi trạng thái thực về hệ thống trung tâm.
Nguyên lý vận hành:
Trong các tình huống bình thường: Động cơ van gió chống cháy điều khiển damper theo tín hiệu nhận được từ bộ điều khiển.
Khi có sự cố cháy hoặc mất điện:
- Với loại động cơ điều khiển van gió chống cháy có lò xo hồi vị thì lò xo cơ học sẽ tự kéo van về trạng thái an toàn.
- Với các hệ thống có khả năng điều khiển khẩn cấp, tín hiệu từ fire alarm sẽ kích hoạt damper đóng/mở theo thiết kế an toàn của công trình.
Lưu ý quan trọng: Trong hệ thống PCCC, động cơ van gió chặn lửa hút khói không được lựa chọn theo kiểu “vừa đủ dùng”, mà thiết bị này rất quan trọng - nó phải được chọn để đáp ứng tối đa yêu cầu an toàn và tiêu chuẩn của vị trí sử dụng.
→ Xem thêm: Động cơ van gió 20 Nm
VÌ SAO ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY ĐƯỢC TIN DÙNG RỘNG RÃI?
Để giải đáp câu hỏi này thì chúng ta cần phân tích những ưu điểm nổi bật nhất của đòng động cơ van gió chống cháy:
Ngăn khói và lửa lan truyền tức thời - hiệu quả: Đây là chức năng cốt lõi và bắt buộc phải đáp ứng tốt của thiết bị này, đặc biệt là trong các tuyến gió liên quan đến công tác PCCC.
Tăng độ an toàn cho công trình: Giúp ngăn ngừa tối đa nguy cơ khói/lửa/khí nóng xâm nhập vào khu vực thoát hiểm, hành lang hoặc phòng kỹ thuật.
Phản ứng tức thời khi có sự cố: Loại động cơ van gió chống cháy trang bị lò xo hồi vị có thể tự đưa van về vị trí an toàn khi mất điện.
Tích hợp dễ dàng với hệ thống tự động hóa: Động cơ van gió chống cháy có thể kết nối linh hoạt với hệ thống báo cháy, BMS hoặc hệ thống điều khiển trung tâm.
Giảm thiểu thiệt hại trong quá trình vận hành: Kiểm soát sớm luồng khói và nhiệt, giúp hạn chế tối đa tình trạng hư hỏng thiết bị - bảo vệ tài sản và kết cấu công trình.
→ Xem thêm: Động cơ van gió 24 Nm

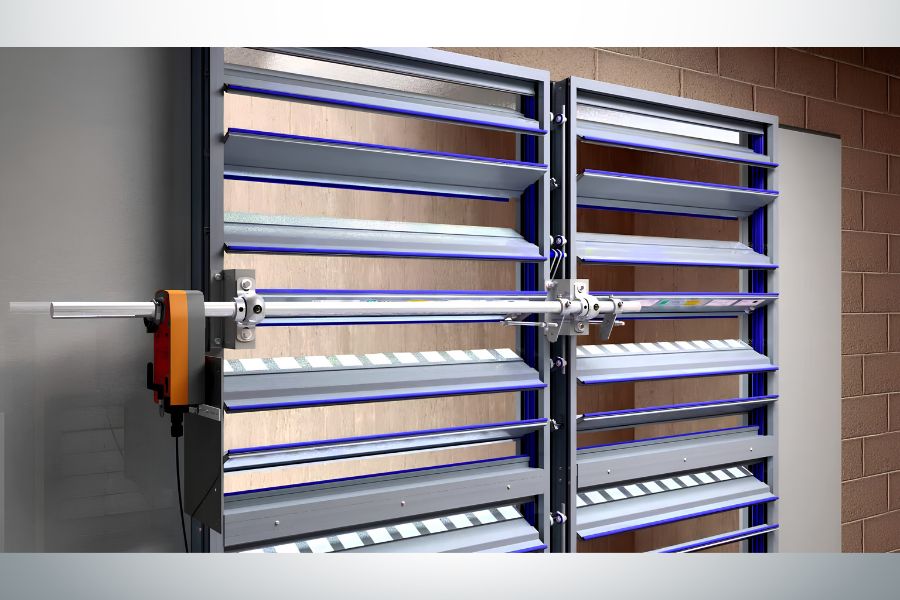

ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY ĐƯỢC ỨNG DỤNG Ở ĐÂU?
Động cơ van gió chống cháy được dùng nhiều trong các hệ thống sau:
- Smoke damper: Ngăn khói lan qua đường ống gió
- Fire damper: Chặn lửa và nhiệt từ khu vực cháy
- Van chặn lửa hút khói: Điều khiển đóng/mở theo kịch bản PCCC
- Hệ thống hút khói hành lang: Bảo vệ lối thoát hiểm khi có sự cố
- Tòa nhà cao tầng: Tăng khả năng cô lập vùng cháy
- Trung tâm thương mại, bệnh viện, khách sạn: Bảo đảm an toàn cho khu vực đông người.
Bên cạnh đó, trong một số hệ thống HVAC, động cơ van gió chống cháy còn phối hợp với quạt hút khói, quạt tăng áp và các bộ phận liên động khác - nhằm đảm bảo kịch bản thoát hiểm trong các tình huống hoả hoạn vận hành chính xác theo thiết kế.
→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Belimo tại Việt Nam
CHECKLIST CHỌN ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY CHUẨN
Để chọn được động cơ van gió chống cháy chất lượng và phù hợp với nhu cầu ứng dụng thực tế, bạn cần trả lời chính xác những câu hỏi sau đây:
1. Xác định đúng loại damper
Smoke damper, fire damper hay fire smoke damper.
Damper thường mở hay thường đóng.
Damper lắp trên ống gió, tường hay sàn.
Vị trí đó có yêu cầu ngăn khói, ngăn lửa hay cả hai.
2. Kiểm tra yêu cầu an toàn của hệ thống
Có liên động với hệ báo cháy hay không.
Khi có sự cố, van cần đóng ngay hay mở theo kịch bản PCCC.
Có cần chức năng fail-safe khi mất điện không.
Tiêu chuẩn dự án yêu cầu loại tự hồi hay có thể dùng loại thường.
3. Chọn đúng tính năng nâng cao (cơ chế hồi vị)
Ưu tiên spring return nếu cần van tự về trạng thái an toàn khi mất điện.
Không dùng actuator thường cho vị trí bắt buộc an toàn.
Nếu là ứng dụng PCCC, cơ chế hồi vị là yếu tố quan trọng hơn giá rẻ hay đẹp mã.
4. Xác định đúng mức mô-men xoắn
Không chọn thiếu torque vì van sẽ kẹt hoặc không đóng kín.
Không chọn dư torque quá lớn nếu không cần thiết.
Cần xét diện tích damper, số cánh, độ kín, ma sát trục và kiểu lắp.
Với van chặn lửa hút khói, torque phải đủ để đóng chắc trong điều kiện khẩn cấp.
5. Kiểm tra điện áp cấp và tính chất của tín hiệu điều khiển
Xác định nguồn cấp là 24V hay 220V.
Kiểm tra tín hiệu điều khiển từ tủ trung tâm, BMS hay báo cháy.
Đấu đúng cực với loại DC nếu thiết bị yêu cầu.
Đảm bảo tín hiệu đầu vào tương thích với actuator.
6. Xem khả năng tích hợp với hệ thống báo cháy
Actuator có nhận tín hiệu từ fire alarm không.
Có tiếp điểm phản hồi trạng thái đóng/mở không.
Có thể giám sát lỗi hoặc vị trí thực tế không.
Hệ thống có cần reset tay hay reset tự động sau sự cố.
7. Kiểm tra điều kiện lắp đặt thực tế
Nhiệt độ môi trường có vượt ngưỡng cho phép không.
Không gian có đủ để bảo trì, tháo lắp và kiểm tra định kỳ không.
Trục van có đúng kích thước và đúng hướng quay không.
Vị trí lắp có bị rung, bụi, ẩm hoặc nhiệt cao không.
8. Ưu tiên sản phẩm minh bạch về hồ sơ kỹ thuật
Có catalogue, thông số, sơ đồ đấu dây.
Có CO/CQ nếu là công trình yêu cầu hồ sơ.
Có tài liệu chứng minh phù hợp cho smoke damper hoặc fire damper.
Có hướng dẫn test, bảo trì và kiểm tra định kỳ.
9. Chạy thử động cơ van gió chống cháy trước khi bàn giao
Kiểm tra van đóng/mở hết hành trình.
Kiểm tra thời gian hồi vị.
Kiểm tra phản hồi tín hiệu về tủ trung tâm.
Kiểm tra khi mất điện hoặc có tín hiệu cháy thì van có về đúng trạng thái an toàn không.
10. Chọn đơn vị cung cấp động cơ điều khiển van gió chống cháy có uy tín
Không chỉ mua thiết bị, mà phải chọn đúng nhà cung ứng chất lượng.
Nên chọn đơn vị có sự am hiểu về tự động hoá, đặc biệt là trong HVAC và PCCC để được tư vấn chuẩn chỉnh nhất.
Với các công trình quy mô lớn, cần chọn đơn vị có tư vấn kỹ lưỡng trước - sau mua hàng, hỗ trợ bảo hành - sửa chữa tận tâm để giảm lỗi thi công và lỗi nghiệm thu.
