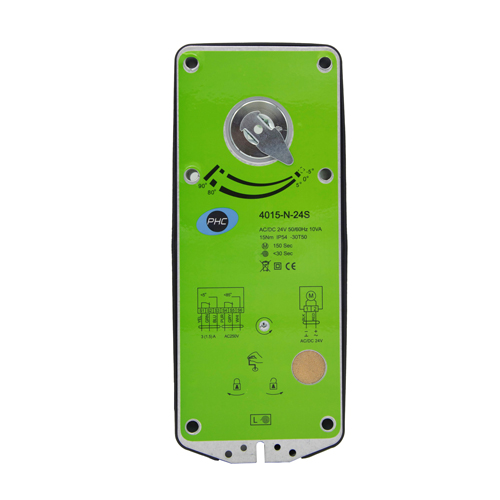

Động cơ van gió chống cháy khói lò xo hồi PHC 15NM 4015-N-24S là thiết bị truyền động điện (Fire Smoke Damper Actuator) chuyên dùng cho các van gió chống cháy và chống khói trong hệ thống HVAC và PCCC. Sản phẩm thuộc dòng 4015-N Series của PHC Electronic Products (Beijing) Co., Ltd, được thiết kế với chức năng Spring Return (Fail-Safe) giúp van gió tự động trở về vị trí an toàn khi mất điện hoặc khi hệ thống báo cháy được kích hoạt.
Model 4015-N-24S có mô-men xoắn 15Nm, điện áp hoạt động AC/DC 24V, điều khiển On/Off 2 điểm, thời gian Motor 150 giây và thời gian hồi lò xo 30 giây. Đặc biệt, sản phẩm được tích hợp sẵn 2 tiếp điểm phụ Aux. Switch giúp giám sát trạng thái đóng/mở của van gió và truyền tín hiệu phản hồi về hệ thống điều khiển. Đây là giải pháp lý tưởng cho các ứng dụng Fire & Smoke Damper có kích thước lớn trong trung tâm thương mại, bệnh viện, khách sạn, nhà máy công nghiệp và trung tâm dữ liệu.
[product item=16890,16891]
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI LÒ XO HỒI PHC 15NM 4015-N-24S
Cấu Tạo Cơ Bản
Động cơ van gió chống cháy khói lò xo hồi PHC 15NM 4015-N-24S được thiết kế chuyên dụng cho các ứng dụng Fire & Smoke Damper với các thành phần chính gồm:
• Thân động cơ hợp kim chịu lực cao cấp
• Motor điện điều khiển On/Off
• Bộ truyền động và hộp giảm tốc độ bền cao
• Trục đầu ra với cơ cấu kẹp Universal Clamp
• Lò xo Spring Return tích hợp Fail-Safe
• Hai tiếp điểm phụ SPDT (Auxiliary Switch)
• Khung chống xoay Anti-Rotation Bracket
• Bộ giới hạn góc quay cơ học
• Cơ cấu truyền động chuyên dụng cho Fire Smoke Damper
Thiết kế chắc chắn, độ tin cậy cao giúp sản phẩm đáp ứng các yêu cầu khắt khe của hệ thống phòng cháy chữa cháy, hút khói và tăng áp thoát hiểm.
Nguyên Lý Vận Hành
PHC 4015-N-24S hoạt động theo nguyên lý Motor điều khiển kết hợp cơ cấu lò xo hồi vị an toàn nhằm đảm bảo Fire & Smoke Damper luôn trở về vị trí yêu cầu khi có sự cố.
BƯỚC 1 - Nhận tín hiệu điều khiển: Động cơ nhận tín hiệu On/Off từ hệ thống BMS, PLC hoặc hệ thống báo cháy.
BƯỚC 2 - Motor vận hành: Khi được cấp nguồn AC/DC 24V, động cơ quay đưa damper đến vị trí mở hoặc đóng theo yêu cầu vận hành.
BƯỚC 3 - Giám sát trạng thái damper: Hai tiếp điểm phụ Aux. Switch gửi tín hiệu phản hồi về hệ thống điều khiển để giám sát trạng thái đóng/mở của van gió.
BƯỚC 4 - Tích năng lượng lò xo: Trong quá trình hoạt động, lò xo Spring Return được nạp năng lượng dự phòng.
BƯỚC 5 - Kích hoạt Fail-Safe: Khi mất điện hoặc có tín hiệu báo cháy, lò xo sẽ tự động đưa Fire Smoke Damper về vị trí an toàn chỉ trong khoảng 30 giây.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI LÒ XO HỒI PHC 15NM 4015-N-24S
Fire Smoke Damper Actuator PHC 4015-N-24S được sử dụng rộng rãi trong các hệ thống HVAC và PCCC hiện đại.
• Van gió chống cháy (Fire Damper)
• Van gió chống khói (Smoke Damper)
• Van gió chống cháy khói (Fire Smoke Damper)
• Hệ thống hút khói hành lang
• Hệ thống hút khói tầng hầm
• Hệ thống tăng áp cầu thang thoát hiểm
• Trung tâm thương mại và khách sạn
• Bệnh viện và cơ sở y tế
• Nhà máy sản xuất công nghiệp
• Trung tâm dữ liệu (Data Center)
• Hệ thống BMS và PCCC tích hợp
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI LÒ XO HỒI PHC 15NM 4015-N-24S
FAIL SAFE ACTUATOR PHC 4015-N-24S được phát triển nhằm đáp ứng các yêu cầu nghiêm ngặt về an toàn cháy nổ và vận hành HVAC hiện đại.
• Chuyên dụng cho Fire Smoke Damper
• Mô-men xoắn 15Nm phù hợp damper đến 3.0m²
• Điều khiển On/Off đơn giản và ổn định
• Điện áp AC/DC 24V tiêu chuẩn HVAC
• Tích hợp 2 tiếp điểm phụ SPDT (Aux. Switch)
• Hỗ trợ phản hồi trạng thái damper về BMS và hệ thống báo cháy
• Chức năng Spring Return Fail-Safe an toàn khi mất điện
• Thời gian vận hành 150 giây
• Thời gian hồi lò xo chỉ 30 giây
• Lắp đặt dễ dàng với Universal Clamp
• Độ bền trên 60.000 chu kỳ hoạt động
• Đạt chứng nhận CE, RoHS và EAC
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI LÒ XO HỒI PHC 15NM 4015-N-24S
Động cơ van gió PHC 4015-N-24S được sản xuất theo tiêu chuẩn quốc tế, đáp ứng các yêu cầu kỹ thuật của hệ thống Fire & Smoke Damper.
• Model: 4015-N-24S
• Loại sản phẩm: Fire Smoke Damper Actuator
• Mô-men xoắn Motor: 15 Nm
• Mô-men xoắn Spring Return: 15 Nm
• Điện áp hoạt động: AC/DC 24V
• Tần số: 50/60Hz
• Chế độ điều khiển: 2 Point On/Off
• Thời gian Motor: 150 giây
• Thời gian Spring Return: 30 giây
• Diện tích van gió tối đa: 3.0 m²
• Góc quay: 90° (95° cơ học)
• Góc giới hạn: 5° ~ 85° (bước 5°)
• Công suất hoạt động: 6W
• Công suất dừng: 2.5W
• Công suất biến áp: 15VA
• Tiếp điểm phụ: 2 x SPDT, 3(1.5)A / 230VAC
• Cấp bảo vệ: IP54
• Nhiệt độ làm việc: -20°C ~ +50°C
• Độ ẩm làm việc: 5 ~ 95%RH
• Tuổi thọ: >60.000 chu kỳ
• Chứng nhận: CE, RoHS, EAC
• Xuất xứ: PHC - CHINA
• Bảo hành: 2 năm
Sensors Việt Nam là nhà phân phối độc quyền thương hiệu PHC tại Việt Nam. Chúng tôi cung cấp Động cơ van gió chống cháy khói lò xo hồi PHC 15NM 4015-N-24S (ON/OFF, có tiếp điểm phụ) chính hãng, đầy đủ CO-CQ, hỗ trợ kỹ thuật và giải pháp Fire Smoke Damper chuyên nghiệp cho các dự án HVAC, PCCC, bệnh viện, trung tâm dữ liệu và tòa nhà thông minh trên toàn quốc. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết.
