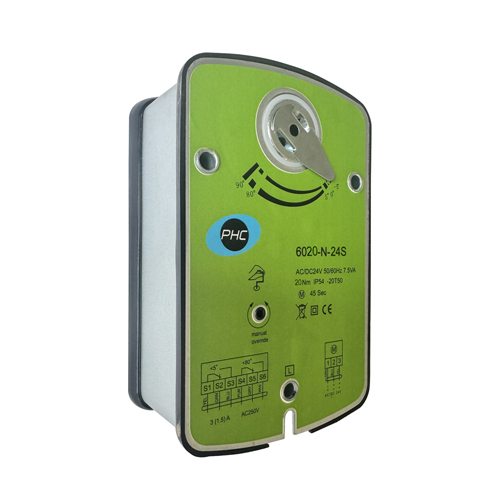

Động cơ van gió chống cháy khói Fail Safe PHC 20NM 6020-N-24S là thiết bị truyền động điện chuyên dụng cho các hệ thống Fire Damper, Smoke Damper và Fire Smoke Damper trong HVAC. Sản phẩm thuộc dòng Fire Smoke Fail Safe Reversible Actuator của PHC Electronic Products (Beijing) Co., Ltd, được phát triển với công nghệ Electronic Fail Safe (Non-Spring Return) hiện đại, thay thế hoàn toàn cơ cấu lò xo hồi truyền thống.
Model 6020-N-24S có mô-men xoắn 20Nm, điều khiển On/Off (2 Point / 3 Point), nguồn cấp AC/DC 24V, tích hợp sẵn 2 tiếp điểm phụ Auxiliary Switch và thời gian vận hành nhanh chỉ 45 giây. Công nghệ Electronic Fail Safe cho phép actuator tự động đưa damper về vị trí an toàn khi mất nguồn điện mà không cần sử dụng lò xo hồi cơ khí, giúp nâng cao độ tin cậy, tuổi thọ và hiệu quả vận hành của hệ thống HVAC và PCCC.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI FAIL SAFE PHC 20NM 6020-N-24S
Động cơ van gió chống cháy khói Fail Safe PHC 20NM 6020-N-24S được thiết kế chuyên dụng cho các hệ thống Fire Damper, Smoke Damper và Fire Smoke Damper, đáp ứng yêu cầu vận hành ổn định, an toàn và độ tin cậy cao trong các ứng dụng HVAC và PCCC hiện đại.
Cấu Tạo Cơ Bản
PHC 6020-N-24S được cấu tạo từ các thành phần chính sau:
• Thân động cơ hợp kim chịu lực cao cấp
• Motor điện điều khiển On/Off
• Bộ truyền động và hộp giảm tốc chính xác
• Trục đầu ra Universal Clamp
• Bộ lưu trữ năng lượng Electronic Fail Safe
• Hai tiếp điểm phụ SPDT (Auxiliary Switch)
• Khung chống xoay Anti-Rotation Bracket
• Bộ giới hạn góc quay cơ học
• Mạch điều khiển điện tử thông minh
Thiết kế nhỏ gọn, hiện đại giúp tiết kiệm không gian lắp đặt đồng thời nâng cao độ bền và tuổi thọ thiết bị so với các giải pháp truyền động truyền thống.
Nguyên Lý Vận Hành
Động cơ van gió chống cháy khói PHC 6020-N-24S hoạt động theo nguyên lý Electronic Fail Safe (Non-Spring Return).
Electronic Fail Safe là công nghệ actuator không sử dụng lò xo hồi cơ khí. Khi mất điện, năng lượng được lưu trữ bên trong actuator sẽ tự động điều khiển động cơ đưa van về vị trí an toàn đã cài đặt trước, đảm bảo vận hành liên tục và an toàn cho hệ thống HVAC. Đây là giải pháp hiện đại giúp giảm kích thước thiết bị, tăng tuổi thọ và duy trì mô-men xoắn ổn định trong suốt thời gian sử dụng.
BƯỚC 1 - Nhận tín hiệu điều khiển: Động cơ nhận tín hiệu On/Off từ hệ thống BMS, PLC hoặc hệ thống báo cháy.
BƯỚC 2 - Motor vận hành: Motor quay đưa damper đến vị trí đóng hoặc mở theo yêu cầu điều khiển.
BƯỚC 3 - Lưu trữ năng lượng: Bộ Electronic Fail Safe liên tục tích trữ năng lượng dự phòng trong quá trình hoạt động.
BƯỚC 4 - Giám sát trạng thái: Hai tiếp điểm phụ Auxiliary Switch phản hồi trạng thái đóng mở của damper về hệ thống điều khiển trung tâm.
BƯỚC 5 - Fail Safe: Khi mất nguồn điện hoặc có tín hiệu sự cố, actuator sẽ tự động đưa damper về vị trí an toàn đã được cài đặt trước.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI FAIL SAFE PHC 20NM 6020-N-24S
Fire Smoke Damper Actuator PHC 6020-N-24S được sử dụng rộng rãi trong các hệ thống HVAC và PCCC hiện đại, đặc biệt tại các công trình yêu cầu độ an toàn và độ tin cậy cao.
• Van gió chống cháy (Fire Damper)
• Van gió chống khói (Smoke Damper)
• Van gió chống cháy khói (Fire Smoke Damper)
• Hệ thống tăng áp cầu thang thoát hiểm
• Hệ thống hút khói tầng hầm
• Hệ thống AHU và HVAC trung tâm
• Tòa nhà văn phòng và trung tâm thương mại
• Bệnh viện và phòng sạch
• Nhà máy dược phẩm, thực phẩm và điện tử
• Trung tâm dữ liệu (Data Center)
• Hệ thống BMS và hệ thống báo cháy tích hợp
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI FAIL SAFE PHC 20NM 6020-N-24S
FAIL SAFE ACTUATOR PHC 6020-N-24S sở hữu nhiều ưu điểm nổi bật giúp nâng cao độ tin cậy và tính an toàn cho hệ thống HVAC và PCCC.
• Công nghệ Electronic Fail Safe hiện đại
• Không sử dụng lò xo hồi cơ khí
• Điều khiển On/Off (2 Point / 3 Point)
• Điện áp hoạt động AC/DC 24V
• Tích hợp sẵn 2 tiếp điểm phụ Auxiliary Switch
• Hỗ trợ phản hồi trạng thái damper về hệ thống BMS và PCCC
• Mô-men xoắn 20Nm phù hợp cho damper kích thước lớn
• Kích thước nhỏ gọn hơn actuator Spring Return
• Thời gian vận hành nhanh chỉ 45 giây
• Độ bền trên 60.000 chu kỳ
• Đạt chứng nhận CE và RoHS
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI FAIL SAFE PHC 20NM 6020-N-24S
Động cơ van gió Fail Safe PHC 6020-N-24S được sản xuất theo tiêu chuẩn quốc tế, đáp ứng đầy đủ các yêu cầu kỹ thuật cho hệ thống Fire Smoke Damper.
• Model: 6020-N-24S
• Loại sản phẩm: Fire Smoke Fail Safe Reversible Actuator
• Công nghệ: Electronic Fail Safe (Non-Spring Return)
• Mô-men xoắn: 20 Nm
• Điện áp hoạt động: AC/DC 24V, 50/60Hz
• Chế độ điều khiển: 2 Point / 3 Point On/Off
• Thời gian vận hành: 45 giây
• Công suất hoạt động: 5W
• Công suất duy trì: 0.5W
• Công suất biến áp: 10VA
• Góc quay: 90° (95° cơ học)
• Góc giới hạn: 5° ~ 85° (bước 5°)
• Tiếp điểm phụ: 2 x SPDT, 1mA ~ 3(0.5)A, AC250V
• Cáp nguồn: 1m, 2 × 0.75 mm²
• Cáp tiếp điểm phụ: 1m, 6 × 0.5 mm²
• Độ ồn: 50dB(A)
• Trọng lượng: 1 Kg
• Cấp cách điện: Class II
• Cấp bảo vệ: IP54
• Nhiệt độ làm việc: -20°C ~ +50°C
• Độ ẩm làm việc: 5 ~ 95%RH
• Nhiệt độ lưu kho: -40°C ~ +70°C
• Tuổi thọ: 60.000 chu kỳ
• Chứng nhận: CE, RoHS
• Xuất xứ: PHC - CHINA
• Bảo hành: 2 năm
Sensors Việt Nam là nhà phân phối độc quyền thương hiệu PHC tại Việt Nam. Chúng tôi cung cấp Động cơ van gió chống cháy khói Fail Safe PHC 20NM 6020-N-24S (ON/OFF, có tiếp điểm phụ) chính hãng, đầy đủ CO-CQ, hỗ trợ kỹ thuật chuyên sâu và giải pháp Fire Smoke Damper cho các dự án HVAC, PCCC, bệnh viện, trung tâm dữ liệu và tòa nhà thông minh trên toàn quốc. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết.
