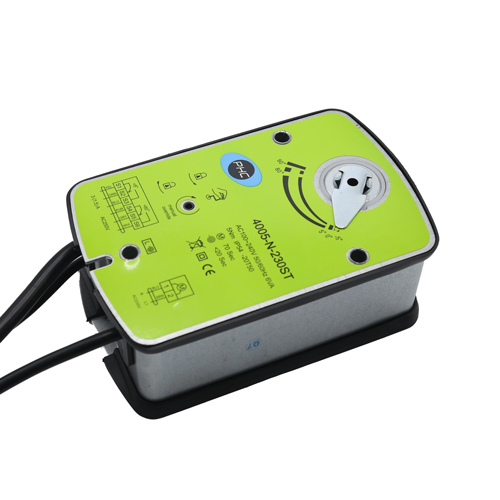

Động cơ van gió chống cháy khói lò xo hồi PHC 5NM 4005-N-230ST là thiết bị truyền động điện (Fire Smoke Damper Actuator) chuyên dùng cho các van gió chống cháy và chống khói trong hệ thống HVAC và PCCC. Sản phẩm thuộc dòng 4005-N Series của PHC Electronic Products (Beijing) Co., Ltd, được thiết kế với chức năng Spring Return (Fail-Safe) giúp van gió tự động trở về vị trí an toàn khi mất điện hoặc khi xảy ra sự cố cháy.
Model 4005-N-230ST có mô-men xoắn 5Nm, điện áp hoạt động AC 230V, điều khiển On/Off 2 điểm, thời gian Motor 70 giây và thời gian hồi lò xo chỉ 20 giây. Đặc biệt, sản phẩm được tích hợp sẵn 2 tiếp điểm phụ Aux. Switch và bộ cảm biến nhiệt (Thermal Sensor) giúp tự động kích hoạt cơ chế an toàn khi nhiệt độ vượt ngưỡng cài đặt. Đây là giải pháp chuyên dụng cho các hệ thống Fire & Smoke Damper trong bệnh viện, trung tâm thương mại, khách sạn, nhà máy công nghiệp và trung tâm dữ liệu.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI LÒ XO HỒI PHC 5NM 4005-N-230ST
Cấu Tạo Cơ Bản
Động cơ van gió chống cháy khói lò xo hồi PHC 5NM 4005-N-230ST được thiết kế chuyên dụng cho các ứng dụng Fire & Smoke Damper với các thành phần chính gồm:
• Thân động cơ hợp kim chịu lực cao cấp
• Motor điện điều khiển On/Off
• Bộ truyền động và hộp giảm tốc độ bền cao
• Trục đầu ra với cơ cấu kẹp Universal Clamp
• Lò xo Spring Return tích hợp Fail-Safe
• Hai tiếp điểm phụ SPDT (Auxiliary Switch)
• Bộ cảm biến nhiệt Thermal Sensor
• Khung chống xoay Anti-Rotation Bracket
• Bộ giới hạn góc quay cơ học
• Cơ cấu truyền động chuyên dụng cho Fire Smoke Damper
Thiết kế chuyên biệt cho hệ thống PCCC giúp sản phẩm đáp ứng các yêu cầu vận hành nghiêm ngặt trong điều kiện khẩn cấp.
Nguyên Lý Vận Hành
PHC 4005-N-230ST hoạt động theo nguyên lý Motor điều khiển kết hợp cơ cấu lò xo hồi vị an toàn và cảm biến nhiệt chuyên dụng.
BƯỚC 1 - Nhận tín hiệu điều khiển: Động cơ nhận tín hiệu On/Off từ hệ thống BMS, PLC hoặc hệ thống báo cháy.
BƯỚC 2 - Motor vận hành: Khi được cấp nguồn AC 230V, động cơ quay đưa damper đến vị trí mở hoặc đóng theo yêu cầu vận hành.
BƯỚC 3 - Giám sát trạng thái damper: Hai tiếp điểm phụ Aux. Switch gửi tín hiệu phản hồi về hệ thống điều khiển để giám sát trạng thái đóng/mở của van gió.
BƯỚC 4 - Giám sát nhiệt độ: Bộ cảm biến nhiệt Thermal Sensor liên tục theo dõi nhiệt độ môi trường xung quanh Fire Smoke Damper.
BƯỚC 5 - Kích hoạt Fail-Safe: Khi mất điện hoặc khi nhiệt độ vượt ngưỡng tác động của Thermal Sensor, lò xo Spring Return sẽ tự động đưa damper về vị trí an toàn chỉ trong khoảng 20 giây.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI LÒ XO HỒI PHC 5NM 4005-N-230ST
Fire Smoke Damper Actuator PHC 4005-N-230ST được sử dụng rộng rãi trong các hệ thống HVAC và PCCC hiện đại.
• Van gió chống cháy (Fire Damper)
• Van gió chống khói (Smoke Damper)
• Van gió chống cháy khói (Fire Smoke Damper)
• Hệ thống hút khói hành lang
• Hệ thống hút khói tầng hầm
• Hệ thống tăng áp cầu thang thoát hiểm
• Trung tâm thương mại và khách sạn
• Bệnh viện và cơ sở y tế
• Nhà máy sản xuất công nghiệp
• Trung tâm dữ liệu (Data Center)
• Hệ thống BMS và PCCC tích hợp
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI LÒ XO HỒI PHC 5NM 4005-N-230ST
FAIL SAFE ACTUATOR PHC 4005-N-230ST được phát triển nhằm đáp ứng các yêu cầu nghiêm ngặt về an toàn cháy nổ và vận hành HVAC hiện đại.
• Chuyên dụng cho Fire Smoke Damper
• Mô-men xoắn 5Nm phù hợp damper đến 1.0m²
• Điều khiển On/Off đơn giản và ổn định
• Điện áp AC 230V phù hợp nhiều hệ thống HVAC
• Tích hợp 2 tiếp điểm phụ SPDT (Aux. Switch)
• Tích hợp cảm biến nhiệt Thermal Sensor
• Hỗ trợ phản hồi trạng thái damper về BMS và hệ thống báo cháy
• Chức năng Spring Return Fail-Safe an toàn khi mất điện
• Tự động kích hoạt khi nhiệt độ vượt ngưỡng an toàn
• Thời gian vận hành 70 giây
• Thời gian hồi lò xo chỉ 20 giây
• Độ bền trên 60.000 chu kỳ hoạt động
• Đạt chứng nhận CE, RoHS và EAC
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI LÒ XO HỒI PHC 5NM 4005-N-230ST
Động cơ van gió lò xo hồi PHC 4005-N-230ST được sản xuất theo tiêu chuẩn quốc tế, đáp ứng các yêu cầu kỹ thuật của hệ thống Fire & Smoke Damper.
• Model: 4005-N-230ST
• Loại sản phẩm: Fire Smoke Damper Actuator
• Mô-men xoắn Motor: 5 Nm
• Mô-men xoắn Spring Return: 5 Nm
• Điện áp hoạt động: AC 230V
• Tần số: 50/60Hz
• Chế độ điều khiển: 2 Point On/Off
• Thời gian Motor: 70 giây
• Thời gian Spring Return: 20 giây
• Diện tích van gió tối đa: 1.0 m²
• Góc quay: 90° (95° cơ học)
• Góc giới hạn: 5° ~ 85° (bước 5°)
• Công suất hoạt động: 5W
• Công suất dừng: 2W
• Công suất biến áp: 10VA
• Tiếp điểm phụ: 2 x SPDT, 3(1.5)A / 230VAC
• Cảm biến nhiệt: Thermal Sensor
• Cấp bảo vệ: IP54
• Nhiệt độ làm việc: -20°C ~ +50°C
• Độ ẩm làm việc: 5 ~ 95%RH
• Tuổi thọ: >60.000 chu kỳ
• Chứng nhận: CE, RoHS, EAC
• Xuất xứ: PHC - CHINA
• Bảo hành: 2 năm
Sensors Việt Nam là nhà phân phối độc quyền thương hiệu PHC tại Việt Nam. Chúng tôi cung cấp Động cơ van gió chống cháy khói lò xo hồi PHC 5NM 4005-N-230ST (ON/OFF, có tiếp điểm phụ, cảm biến nhiệt) chính hãng, đầy đủ CO-CQ, hỗ trợ kỹ thuật và giải pháp Fire Smoke Damper chuyên nghiệp cho các dự án HVAC, PCCC, bệnh viện, trung tâm dữ liệu và tòa nhà thông minh trên toàn quốc. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết.
