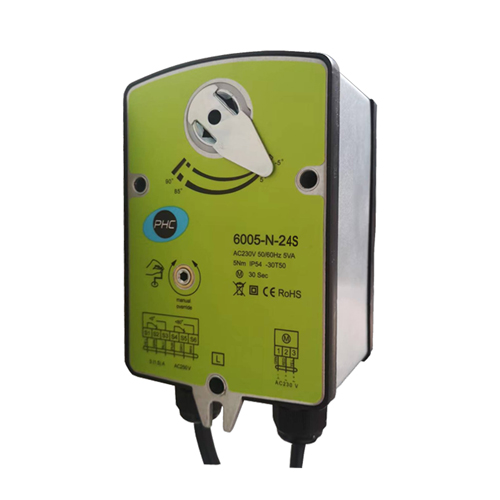

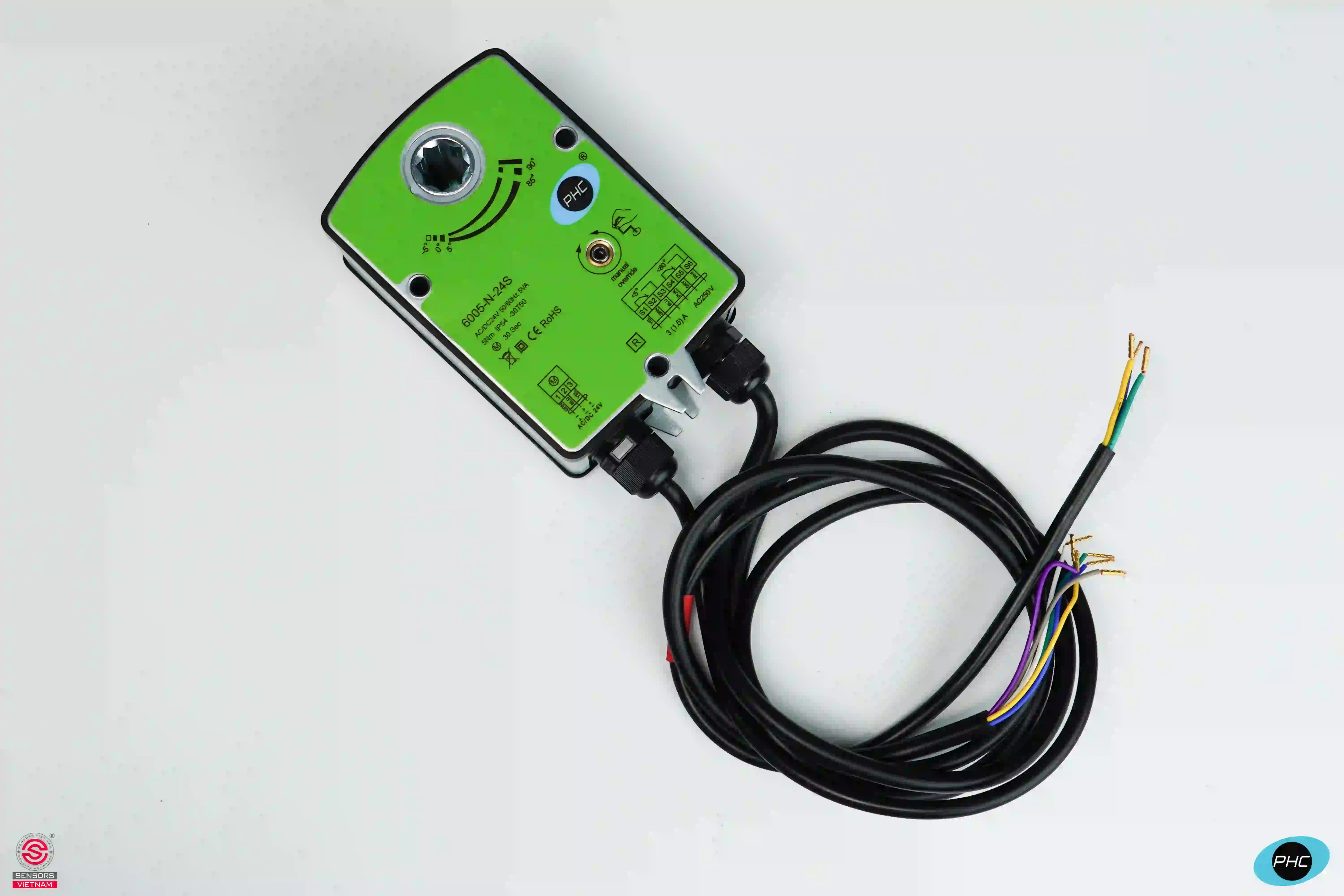

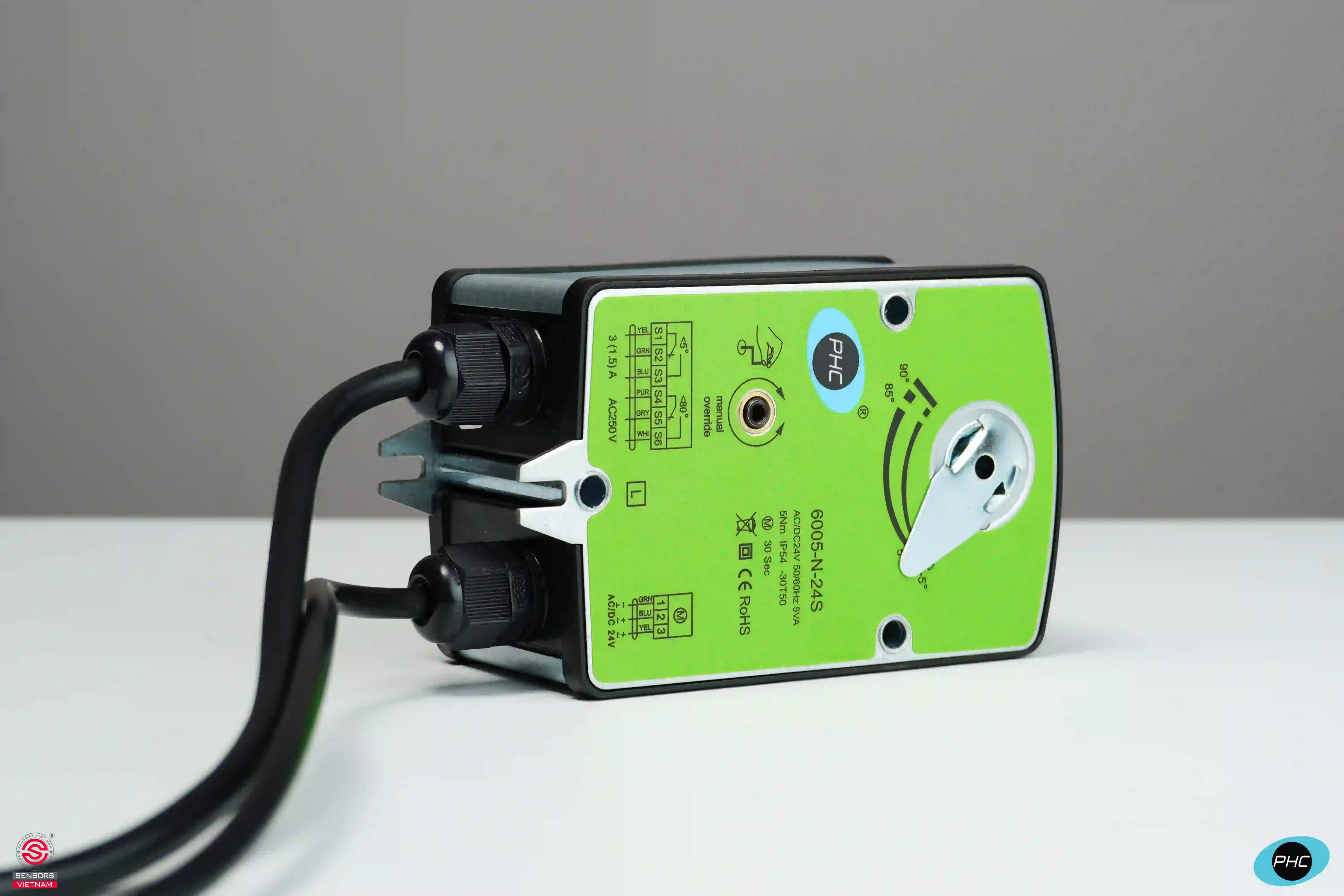

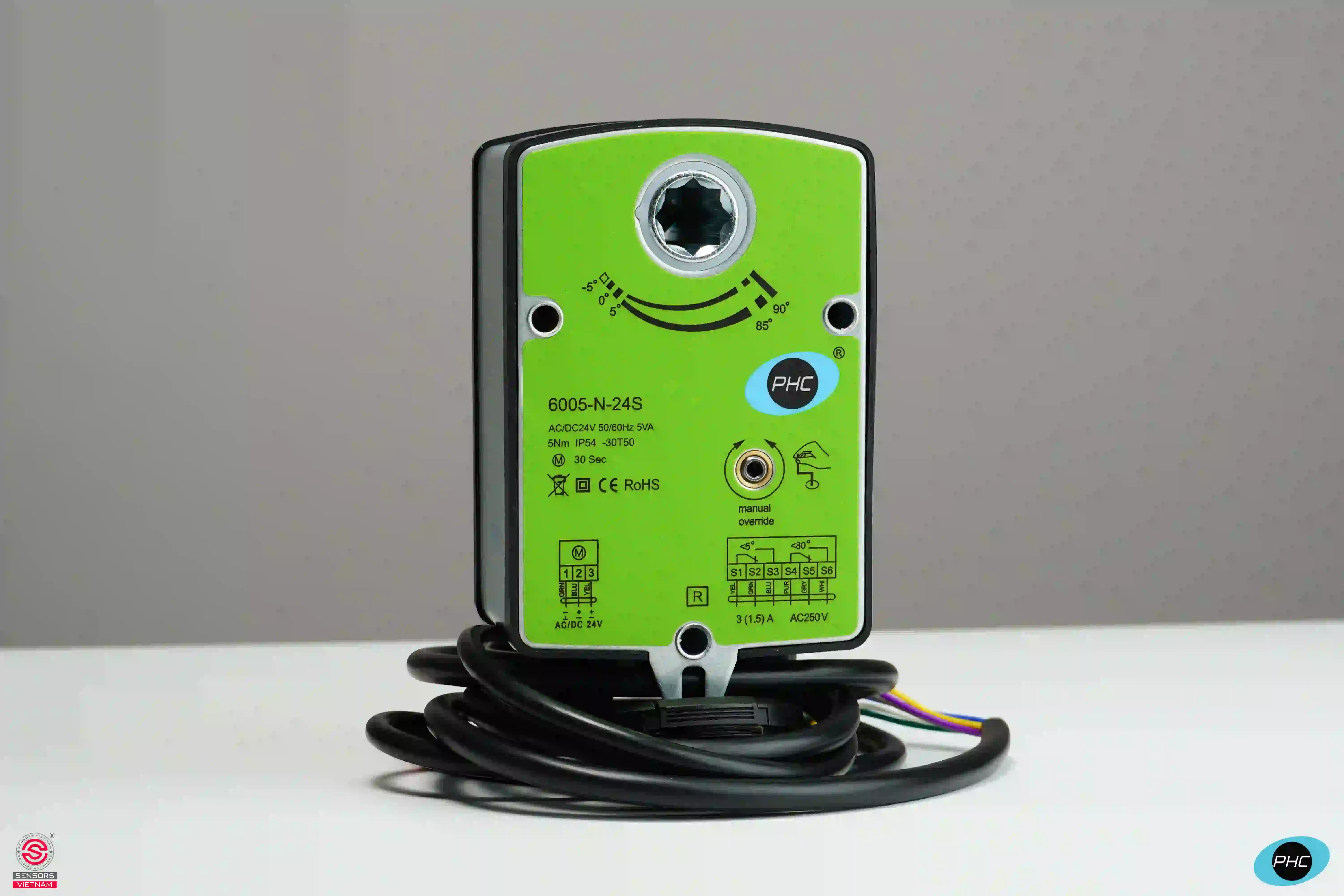

Động cơ van gió chống cháy khói Fail Safe PHC 5NM 6005-N-24S (On/Off, có tiếp điểm phụ) là thiết bị truyền động điện chuyên dụng cho các hệ thống Fire Damper, Smoke Damper và Fire Smoke Damper trong HVAC. Sản phẩm thuộc dòng Fire Smoke Fail Safe Reversible Actuator của PHC Electronic Products (Beijing) Co., Ltd, ứng dụng công nghệ Electronic Fail Safe (Non-Spring Return) hiện đại, thay thế hoàn toàn cơ cấu lò xo hồi truyền thống.
Model 6005-N-24S có mô-men xoắn 5Nm, điều khiển On/Off (2 Point / 3 Point), nguồn cấp AC24V 50/60Hz, tích hợp sẵn 2 tiếp điểm phụ Auxiliary Switch và thời gian vận hành nhanh chỉ 30 giây. Công nghệ Electronic Fail Safe cho phép actuator tự động đưa damper về vị trí an toàn khi mất nguồn điện mà không cần sử dụng lò xo hồi cơ khí, giúp nâng cao độ tin cậy, tuổi thọ và hiệu quả vận hành của hệ thống HVAC và PCCC.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI FAIL SAFE PHC 5NM 6005-N-24S
Cấu Tạo Cơ Bản
Động cơ van gió chống cháy khói Fail Safe PHC 5NM 6005-N-24S được thiết kế chuyên dụng cho các ứng dụng Fire & Smoke Damper với các thành phần chính gồm:
• Thân động cơ hợp kim chịu lực cao cấp
• Motor điện điều khiển On/Off
• Bộ truyền động và hộp giảm tốc chính xác
• Trục đầu ra Universal Clamp
• Bộ lưu trữ năng lượng Electronic Fail Safe
• Hai tiếp điểm phụ SPDT (Auxiliary Switch)
• Khung chống xoay Anti-Rotation Bracket
• Bộ giới hạn góc quay cơ học
• Mạch điều khiển điện tử thông minh
Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt trong khi vẫn đảm bảo độ an toàn và độ bền cao cho các ứng dụng Fire Smoke Damper.
Nguyên Lý Vận Hành
PHC 6005-N-24S hoạt động theo nguyên lý Electronic Fail Safe (Non-Spring Return).
Electronic Fail Safe là công nghệ actuator không sử dụng lò xo hồi cơ khí. Khi mất điện, năng lượng được lưu trữ bên trong actuator sẽ tự động điều khiển động cơ đưa van về vị trí an toàn đã cài đặt trước, đảm bảo vận hành liên tục và an toàn cho hệ thống HVAC. Đây là giải pháp hiện đại giúp giảm kích thước thiết bị, tăng tuổi thọ và duy trì mô-men xoắn ổn định trong suốt thời gian sử dụng.
BƯỚC 1 - Nhận tín hiệu điều khiển: Động cơ nhận tín hiệu On/Off từ BMS, PLC hoặc hệ thống báo cháy.
BƯỚC 2 - Motor vận hành: Motor quay đưa damper đến vị trí mở hoặc đóng theo yêu cầu điều khiển.
BƯỚC 3 - Lưu trữ năng lượng: Bộ Electronic Fail Safe liên tục tích trữ năng lượng dự phòng trong quá trình vận hành.
BƯỚC 4 - Giám sát trạng thái: Hai tiếp điểm phụ Auxiliary Switch phản hồi trạng thái đóng mở của damper về hệ thống điều khiển.
BƯỚC 5 - Fail Safe: Khi mất nguồn điện hoặc xảy ra sự cố, bộ lưu trữ năng lượng sẽ tự động điều khiển actuator đưa damper về vị trí an toàn đã cài đặt.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI FAIL SAFE PHC 5NM 6005-N-24S
Fire Smoke Damper Actuator PHC 6005-N-24S được sử dụng rộng rãi trong các hệ thống HVAC và PCCC hiện đại.
• Van gió chống cháy (Fire Damper)
• Van gió chống khói (Smoke Damper)
• Van gió chống cháy khói (Fire Smoke Damper)
• Hệ thống tăng áp cầu thang thoát hiểm
• Hệ thống hút khói tầng hầm
• Hệ thống AHU và HVAC trung tâm
• Tòa nhà văn phòng và trung tâm thương mại
• Bệnh viện và phòng sạch
• Nhà máy dược phẩm, thực phẩm và điện tử
• Trung tâm dữ liệu (Data Center)
• Hệ thống BMS và hệ thống báo cháy tích hợp
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI FAIL SAFE PHC 5NM 6005-N-24S
Động cơ van gió PHC 6005-N-24S sở hữu nhiều ưu điểm nổi bật giúp nâng cao độ tin cậy cho hệ thống HVAC và PCCC.
• Công nghệ Electronic Fail Safe hiện đại
• Không sử dụng lò xo hồi cơ khí
• Điều khiển On/Off (2 Point / 3 Point)
• Nguồn cấp AC24V 50/60Hz
• Tích hợp sẵn 2 tiếp điểm phụ Auxiliary Switch
• Hỗ trợ phản hồi trạng thái damper về BMS và hệ thống báo cháy
• Mô-men xoắn 5Nm phù hợp damper đến 1m²
• Kích thước nhỏ gọn hơn actuator Spring Return
• Thời gian vận hành nhanh chỉ 30 giây
• Độ ồn thấp chỉ 50dB(A)
• Tuổi thọ trên 60.000 chu kỳ
• Đạt chứng nhận CE và RoHS
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ CHỐNG CHÁY KHÓI FAIL SAFE PHC 5NM 6005-N-24S
• Model: 6005-N-24S
• Loại sản phẩm: Fire Smoke Fail Safe Reversible Actuator
• Công nghệ: Electronic Fail Safe (Non-Spring Return)
• Mô-men xoắn: 5 Nm
• Diện tích damper tối đa: 1 m²
• Điện áp hoạt động: AC24V, 50/60Hz
• Chế độ điều khiển: 2 Point / 3 Point On/Off
• Thời gian vận hành: 30 giây
• Công suất hoạt động: 5W
• Công suất duy trì: 0.5W
• Công suất biến áp: 10VA
• Góc quay: 90° (95° cơ học)
• Góc giới hạn: 5° ~ 85° (bước 5°)
• Tiếp điểm phụ: 2 x SPDT, 1mA ~ 3(0.5)A, AC250V
• Cáp nguồn: 1m, 2 × 0.75 mm²
• Cáp tiếp điểm phụ: 1m, 6 × 0.5 mm²
• Độ ồn: 50dB(A)
• Trọng lượng: 1 Kg
• Cấp bảo vệ: IP54
• Cấp cách điện: Class II
• Nhiệt độ làm việc: -20°C ~ +50°C
• Độ ẩm làm việc: 5 ~ 95%RH
• Nhiệt độ lưu kho: -40°C ~ +70°C
• Tuổi thọ: 60.000 chu kỳ
• Chứng nhận: CE, RoHS
• Xuất xứ: PHC - CHINA
• Bảo hành: 2 năm
Sensors Việt Nam là nhà phân phối độc quyền thương hiệu PHC tại Việt Nam. Chúng tôi cung cấp Động cơ van gió chống cháy khói Fail Safe PHC 5NM 6005-N-24S (ON/OFF, có tiếp điểm phụ) chính hãng, đầy đủ CO-CQ, hỗ trợ kỹ thuật chuyên sâu và giải pháp Fire Smoke Damper cho các dự án HVAC, PCCC, bệnh viện, trung tâm dữ liệu và tòa nhà thông minh trên toàn quốc. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết.
