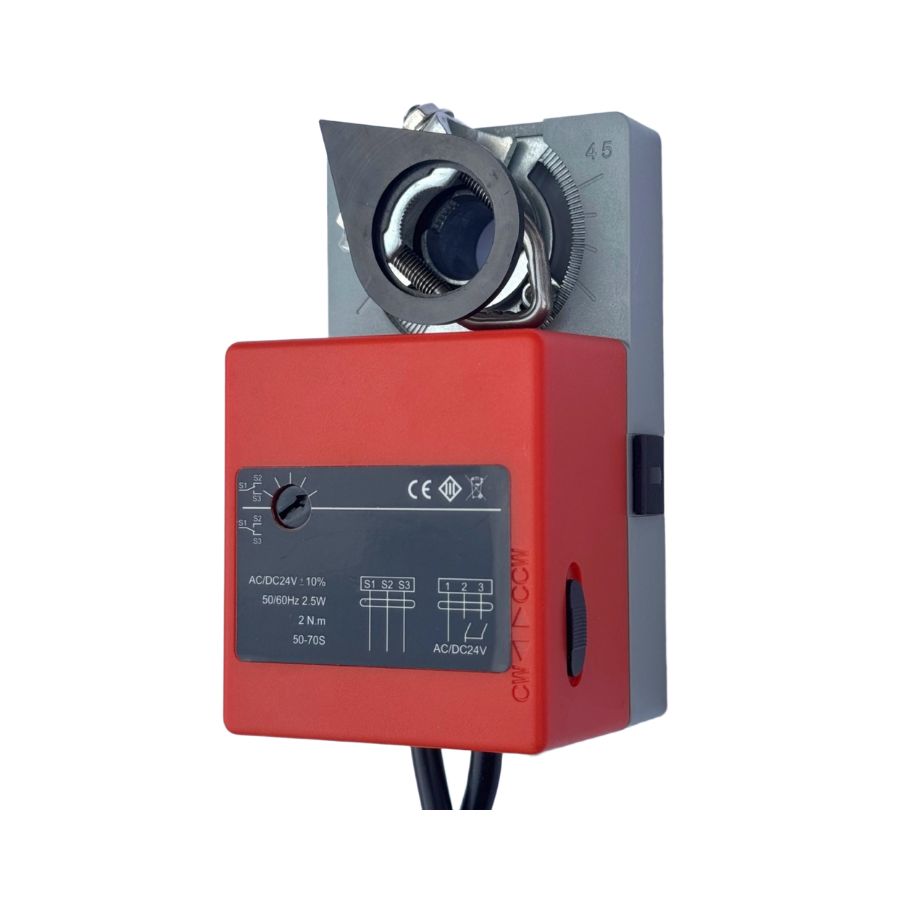

Động cơ van gió 5NM 5005M-230-S có mô-men xoắn 5Nm, thuộc nhóm thiết bị điều khiển van gió dùng trong HVAC, phù hợp cho các van gió kích thước trung bình và các ứng dụng cần đóng/mở chính xác, ổn định.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ PHC 5NM 5005M-230-S
Cấu Tạo Cơ Bản
Động cơ van gió PHC 5005M-230-S được thiết kế gọn nhẹ, bền bỉ với các thành phần chính sau đây:
- Thân động cơ
- Motor điện AC 230V
- Bo mạch điều khiển tích hợp
- Cảm biến vị trí
- Thanh chống xoay (anti-rotation bracket)
- Bộ điều chỉnh góc quay
- Chống quá tải
- Bộ truyền động
- Trục đầu ra
- Công tắc phụ (Auxiliary switch) phản hồi tín hiệu vị trí
- Nút điều chỉnh thủ công khi mất điện.
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió tuyến tính 5005M-230-S diễn ra như sau:
B1 - Nhận tín hiệu analog từ BMS/PLC/Cảm biến (0(2)-10V/(0)4-20mA)
B2 - Bo mạch nhận tín hiệu analog → chuyển đổi thành góc mở van tương ứng - ví dụ:
- 0V (hoặc 4mA) → Van đóng hoàn toàn (0°)
- 5V (hoặc 12mA) → Van mở 50% (45°)
- 10V (hoặc 20mA) → Van mở hoàn toàn (90°).
B3 - Motor quay theo lệnh bo mạch → Trục actuator xoay cánh van gió từ 0° đến góc mở yêu cầu trong <30 giây.
B4 - Khi đạt góc mở yêu cầu, motor dừng và giữ nguyên vị trí → van duy trì lưu lượng gió ổn định theo nhu cầu. Đồng thời, tiếp điểm phụ sẽ feedback vị trí thực của van về hệ thống BMS.
Với tính năng điều khiển Modulating, góc mở van tỷ lệ thuận với tín hiệu (ví dụ 0V = 0°, 10V = 90°) → kiểm soát chính xác lưu lượng gió theo nhiệt độ, độ ẩm, áp suất → tiết kiệm năng lượng, thoải mái hơn.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005M-230-S
Động cơ van gió 5NM 5005M-230-S được sử dụng rộng rãi trong nhiều lĩnh vực:
- AHU cỡ trung - lớn có BMS
- FCU cỡ trung có BMS
- Nhà xưởng công nghiệp có BMS
- Tầng hầm, bãi xe có BMS
- Hệ thống thông gió cục bộ có BMS
- Tòa nhà thương mại có BMS
- Phòng sạch - Phòng lab có BMS
- Trung tâm dữ liệu có BMS.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005M-230-S
Động cơ van gió 5NM 5005M-230-S được tin dùng rộng rãi bởi những ưu thế vượt trội:
- Auxiliary Switch 1 SPDT feedback BMS: BMS biết van đang mở/đóng thực tế - không phán đoán.
- Lắp đặt tiện lợi: Cố định trên trục ga bằng thiết bị giữ đa năng.
- Mô-men 5Nm mạnh hơn: Đủ lực điều khiển van gió ≤1.0m², lực cản cao, van lớn hơn.
- Độ tin cậy cao: Bản thân bộ truyền động có khả năng bảo vệ quá tải.
- Thời gian chạy <30 giây: Phản hồi nhanh khi nhiệt độ/độ ẩm thay đổi, điều hòa nhanh hơn.
- Điều khiển tuyến tính: Linh hoạt, chính xác và dễ tích hợp.
- Trục universal đa dạng: Hỗ trợ trục tròn φ6-15mm, vuông 5-10.5mm, tương thích nhiều loại van.
- Chống quá tải tự động: Không cần limit switch, bảo vệ motor.
- Motor bền bỉ: Tuổi thọ cao, vận hành êm, tiếng ồn thấp.
- Tuân thủ CE, RoHS: Đủ điều kiện cho dự án xuất khẩu, công trình yêu cầu chứng chỉ quốc tế.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005M-230-S
- Model: 5005M-230-S
- Mô-men xoắn: 5Nm
- Điện áp: AC 230V
- Chế độ điều khiển: Tuyến tính theo tín hiệu analog
- Góc quay: 0° - 90°
- Thời gian chạy: <30 giây
- Override thủ công: Có
- Tiếp điểm phụ feedback vị trí: Có
- Chống quá tải: Có - tự động dừng
- Diện tích van tối đa: ≤1.0 m² (tối đa 500×500mm hoặc Ø500mm tròn)
- Kích thước trục hỗ trợ: Tròn 6 - 15mm; Vuông 5 - 10.5mm
- Bộ điều chỉnh góc quay: Có - điều chỉnh tùy ý
- Chiều quay: Đảo chiều bằng cách lắp ngược actuator
- Nhiệt độ hoạt động: -20°C ~ +50°C
- Độ ẩm: 5 - 95% RH (không ngưng tụ)
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió 5Nm 5005M-230-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
