Máy đo điện trở cách điện cầm tay là công cụ kiểm tra quan trọng - cần có trong các quy trình bảo trì điện tại nhà máy, công trình xây dựng, hệ thống phân phối điện và nhiều lĩnh vực công nghiệp khác.
SƠ LƯỢC VỀ MÁY ĐO ĐIỆN TRỞ CÁCH ĐIỆN CẦM TAY
Tầm quan trọng của việc xác định điện trở cách điện: Trong bất kỳ hệ thống điện công nghiệp nào, lớp cách điện luôn là hàng rào bảo vệ thiết bị và con người khỏi các sự cố điện nguy hiểm. Khi lớp cách điện bị lão hóa, ẩm ướt hoặc hư hỏng thì nguy cơ rò rỉ điện, chập mạch, thậm chí cháy nổ là hoàn toàn có thể xảy ra.
Máy đo điện trở cách điện cầm tay được thiết kế nhỏ gọn - tính cơ động cao, chuyên dùng để xác định điện trở cách điện của dây dẫn, cáp điện, cuộn dây động cơ, máy biến áp và các thiết bị điện khác.
Thay vì chỉ đo ở mức điện áp thấp như đồng hồ vạn năng thông thường, máy đo điện trở cách điện có thể phát ra điện áp thử nghiệm cao (có thể dao động từ 500V - 5000V DC) để kích thích và phát hiện các điểm cách điện yếu. Kết quả đo thường được hiển thị tức thời ngay tại chỗ, bằng đơn vị MΩ (Megaohm)/GΩ (Gigaohm).
→ Xem thêm: Máy đo điện áp cầm tay

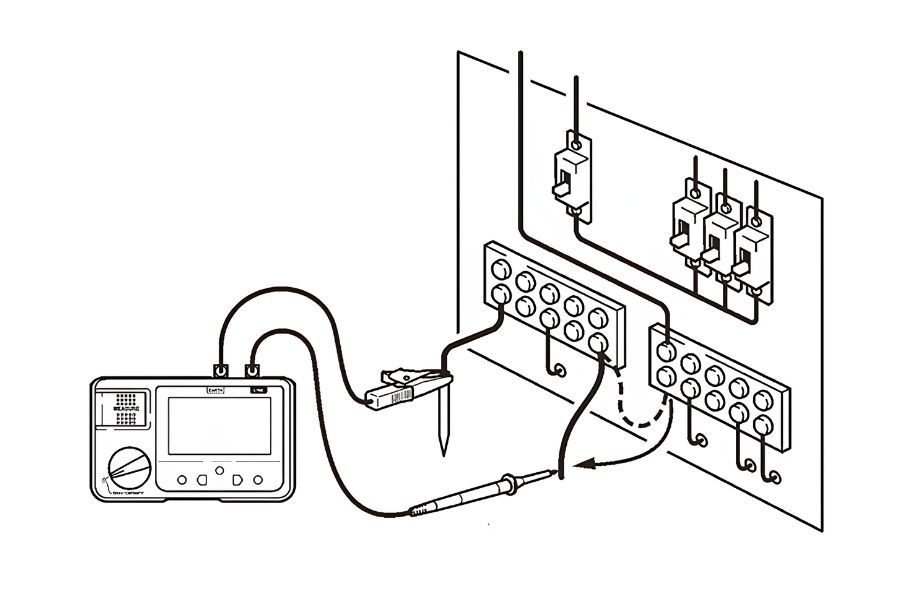

MÁY ĐO ĐIỆN TRỞ CÁCH ĐIỆN CẦM TAY - CẤU TẠO & NGUYÊN LÝ HOẠT ĐỘNG
Cấu Tạo Cơ Bản
Một máy đo điện trở cách điện cầm tay tiêu chuẩn sẽ được cấu thành từ các bộ phận chính sau đây:
- Vỏ máy: Có chức năng chống sốc, chống bụi, thường đạt chuẩn IP54 trở lên - đảm bảo phù hợp môi trường công nghiệp.
- Bộ tạo điện áp cao: Tạo ra điện áp DC ổn định ở các mức 500V/1000V/2500V/5000V (tùy model và yêu cầu thử nghiệm).
- Mạch đo và hiển thị: Thu nhận dòng điện rò rỉ qua lớp cách điện, tính toán và hiển thị giá trị điện trở trên màn hình (có thể là màn hình LCD/LED).
- Đầu đo: Gồm que đo dương (+), âm (-) và đầu bảo vệ để loại trừ dòng điện bề mặt (nguyên nhân gây sai số hàng đầu).
- Bộ nguồn: Pin sạc lithium hoặc pinAA/AAA - có thể sử dụng độc lập nhiều giờ liền.
Nguyên Lý Vận Hành
Máy đo điện trở cách điện cầm tay hiện đại thường áp dụng định luật Ohm ở điện áp cao:
Theo đó: Máy phát điện áp DC ra hai đầu đo → dòng điện rò rỉ chạy qua lớp cách điện của vật cần kiểm tra sẽ được mạch đo thu nhận → bộ xử lý tính ra giá trị điện trở và hiển thị tức thời.
Một số thiết bị đo điện trở cách điện cầm tay cao cấp còn tự động tính các chỉ số nâng cao như PI (Polarization Index) và DAR (Dielectric Absorption Ratio), nhằm phục vụ công tác đánh giá tình trạng lão hóa cách điện theo thời gian.
→ Xem thêm: Máy đo dòng điện cầm tay

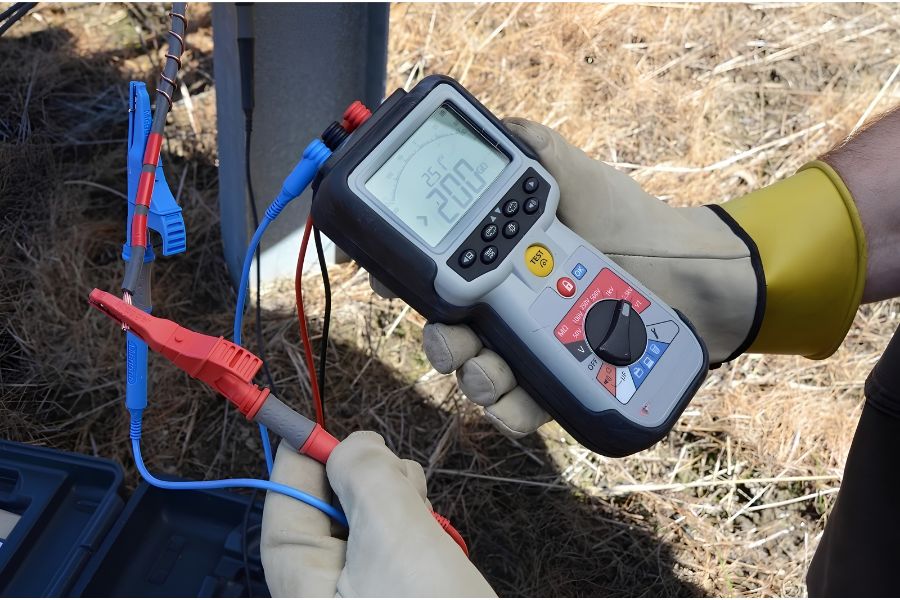

ƯU ĐIỂM VÀ ỨNG DỤNG CỦA MÁY ĐO ĐIỆN TRỞ CÁCH ĐIỆN CẦM TAY
Việc lựa chọn dòng máy đo điện trở cách điện cầm tay thay vì các hệ thống đo cồng kềnh mang lại khá nhiều nhiều lợi thế thực tế:
- Linh hoạt, cơ động cao.
- Đa dạng dải điện áp thử nghiệm.
- Đo chính xác ở điện trở rất cao.
- Phát hiện được các điểm cách điện yếu mà thiết bị thông thường hay bỏ sót.
- Lưu trữ và kết nối dữ liệu dễ dàng - phục vụ lập hồ sơ bảo trì và truy xuất lịch sử.
- Tiết kiệm thời gian - trả kết quả ngay lập tức, không cần dừng dây chuyền sản xuất để kiểm tra.
Nhờ những ưu điểm trên mà máy đo điện trở cách điện cầm tay được ứng dụng rộng rãi trong nhiều ngành công nghiệp như:
- Kiểm tra động cơ điện và máy bơm
- Kiểm tra cáp và đường dây điện
- Bảo trì máy biến áp
- Kiểm tra bảng điện, tủ MCC/MDB
- Nghiệm thu công trình điện
- Bảo trì phòng ngừa định kỳ.
→ Xem thêm: Máy đo độ dẫn điện cầm tay
NHÀ PHÂN PHỐI MÁY ĐO ĐIỆN TRỞ CÁCH ĐIỆN CẦM TAY CHÍNH HÃNG TẠI VIỆT NAM
Trong lĩnh vực đo lường và tự động hóa công nghiệp nói chung, việc chọn đúng thiết bị cho đúng nhu cầu sử dụng là rất quan trọng - nhưng đó chỉ mới là bước đầu. Điều quan trọng hơn mà nhiều người thường bỏ sót là cần tìm được một đối tác kỹ thuật thực sự có chuyên môn và am hiểu nhu cầu ứng dụng của mình.
Sensors Việt Nam là đơn vị có hơn 10 năm hoạt động trong lĩnh vực cung cấp các thiết bị đo lường, cảm biến và giải pháp tự động hóa công nghiệp. Chúng tôi đã và đang là sự lựa chọn của nhiều doanh nghiệp, nhà máy và công trình trên toàn quốc.
Với đội ngũ kỹ sư giàu kinh nghiệm thực tế, Sensors Việt Nam không chỉ bán hàng - mà còn đồng hành cùng khách hàng từ khâu lựa chọn giải pháp sao cho phù hợp, tối ưu hiệu quả vận hành, duy trì tuổi thọ thiết bị dài lâu, cho đến xử lý các sự cố kỹ thuật trong vòng đời sản phẩm.
Bên cạnh đó, chúng tôi còn cam kết:
- Giá cả cạnh tranh
- Giao hàng nhanh toàn quốc
- Hàng chính hãng, đầy đủ CO/CQ
- Hỗ trợ kỹ thuật trước & sau bán hàng.
→ Xem thêm: Máy đo TDS cầm tay
Mọi thông tin chi tiết về máy đo điện trở cách điện cầm tay, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được tư vấn nhanh chóng và tận tình nhất!
