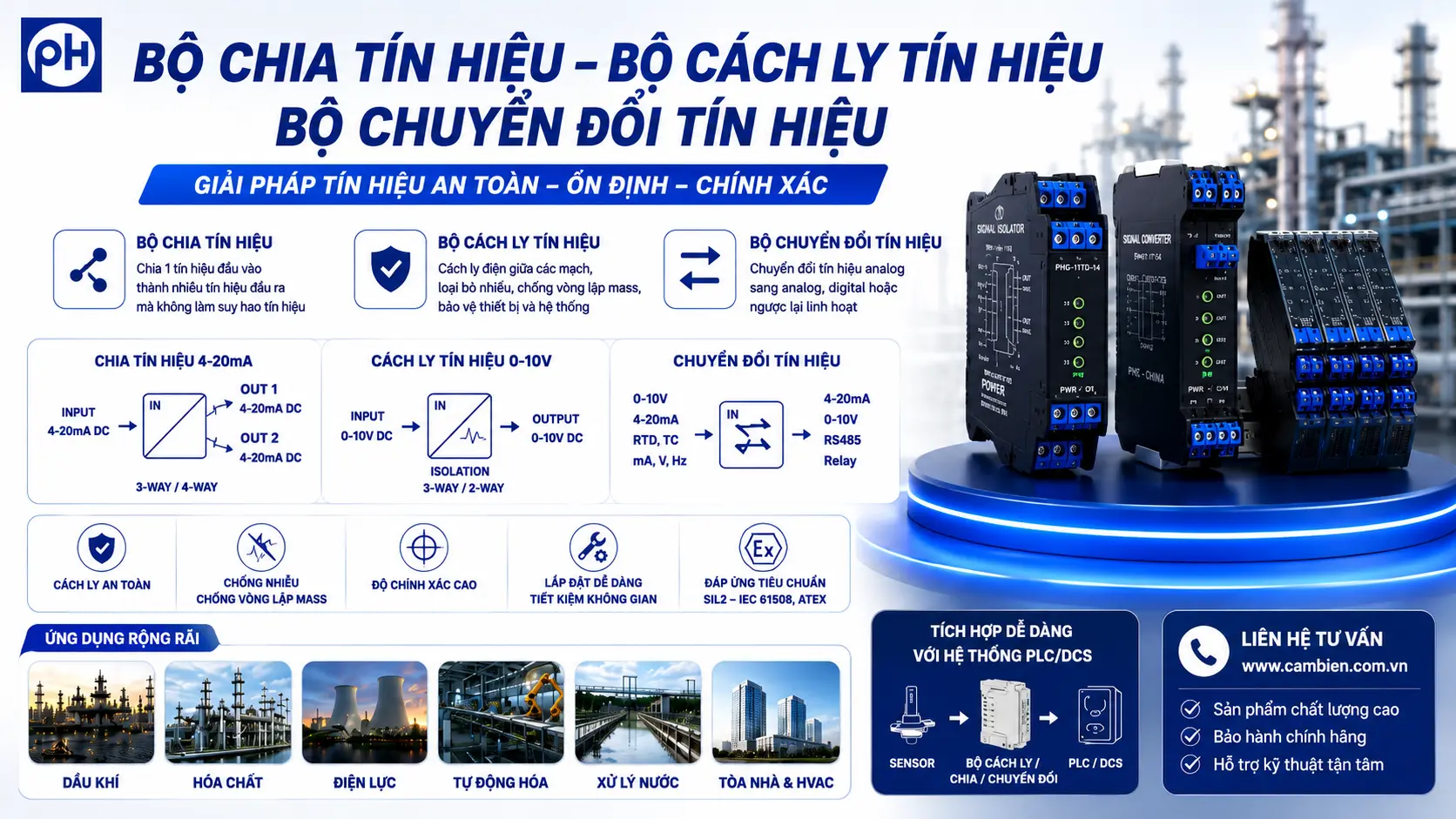

Bộ chuyển đổi cách ly tín hiệu có thể thực hiện đồng thời hai chức năng chính. Thứ nhất là chuyển đổi tín hiệu, chẳng hạn chuyển 4-20mA sang 0-10V, 0-10V sang 4-20mA hoặc chuyển tín hiệu từ PT100 sang 4-20mA để phù hợp với ngõ vào của PLC hoặc bộ điều khiển. Thứ hai là cách ly điện giữa ngõ vào và ngõ ra, giúp hạn chế nhiễu, giảm ảnh hưởng của vòng lặp mass (ground loop), chênh lệch điện thế giữa các thiết bị và tăng độ ổn định của tín hiệu đo.
Ví dụ, một cảm biến áp suất có ngõ ra 4-20mA cần kết nối với PLC cũng nhận 4-20mA. Trong trường hợp môi trường có nhiều biến tần, động cơ hoặc nguồn gây nhiễu, có thể lắp bộ cách ly tín hiệu 4-20mA vào và 4-20mA ra giữa cảm biến và PLC. Tín hiệu đo vẫn được giữ theo chuẩn 4-20mA nhưng hai phía được cách ly, giúp hệ thống hoạt động ổn định hơn.
Ngoài ra, một số bộ chuyển đổi cách ly còn có chức năng chia một tín hiệu thành nhiều ngõ ra độc lập, ví dụ 1 ngõ vào 4-20mA sang 2 ngõ ra 4-20mA, để cùng một tín hiệu cảm biến có thể truyền đồng thời đến PLC, BMS, DCS, đồng hồ hiển thị hoặc bộ ghi dữ liệu mà vẫn đảm bảo khả năng cách ly giữa các hệ thống.
Nhờ khả năng chuyển đổi - cách ly - phân phối tín hiệu, bộ chuyển đổi cách ly tín hiệu được sử dụng rộng rãi trong nhà máy sản xuất, HVAC/BMS, xử lý nước, thực phẩm, dược phẩm, hóa chất, năng lượng, phòng sạch và các hệ thống điều khiển tự động, đặc biệt ở những ứng dụng yêu cầu tín hiệu analog ổn định và khả năng tương thích giữa nhiều loại thiết bị khác nhau.
Trong các hệ thống tự động hóa công nghiệp hiện nay, tín hiệu analog như 4-20mA, 0-10V, 0-5V, 1-5V, PT100, PT1000 và Thermocouple được sử dụng rất phổ biến để truyền dữ liệu từ cảm biến, transmitter đến PLC, DCS, SCADA, BMS hoặc các bộ điều khiển. Tuy nhiên, sự khác biệt về chuẩn tín hiệu, nguồn điện và điện thế giữa các thiết bị có thể gây nhiễu, sai số hoặc khó khăn khi kết nối. Vì vậy, bộ chuyển đổi cách ly tín hiệu là một thiết bị quan trọng giúp chuyển đổi, cách ly và phân phối tín hiệu một cách ổn định.
Bộ chia tín hiệu là gì?
Bộ chia tín hiệu (Signal Splitter) là thiết bị dùng trong đo lường và tự động hóa công nghiệp, có chức năng nhận một tín hiệu đầu vào và chia thành hai hoặc nhiều tín hiệu đầu ra độc lập, giúp cùng một tín hiệu từ cảm biến có thể truyền đến nhiều thiết bị khác nhau như PLC, HMI, bộ điều khiển hoặc hệ thống BMS/SCADA.
Ví dụ, một cảm biến áp suất phát tín hiệu 4-20mA nhưng cần đưa đồng thời về PLC để điều khiển và BMS để giám sát. Khi đó, bộ chia tín hiệu nhận 1 ngõ vào 4-20mA và tạo ra 2 ngõ ra 4-20mA tương ứng. Hai ngõ ra vẫn phản ánh cùng giá trị đo của tín hiệu đầu vào.
Top 10 bộ chuyển đổi cách ly tín hiệu phổ biến nhất
Dưới đây là Top 10 bộ chuyển đổi cách ly tín hiệu phổ biến hiện nay, phù hợp cho nhiều ứng dụng trong tự động hóa nhà máy, HVAC/BMS, xử lý nước, thực phẩm, dược phẩm, năng lượng và các hệ thống điều khiển công nghiệp.
Bộ chuyển đổi cách ly tín hiệu là gì?
Bộ chuyển đổi cách ly tín hiệu, hay Signal Isolator / Signal Converter, là thiết bị trung gian được lắp giữa cảm biến hoặc transmitter và hệ thống điều khiển. Thiết bị có nhiệm vụ tiếp nhận tín hiệu đầu vào, thực hiện cách ly điện giữa các mạch và xuất ra tín hiệu tiêu chuẩn phù hợp với thiết bị nhận.
Ví dụ, một cảm biến áp suất có tín hiệu 4-20mA nhưng hệ thống điều khiển yêu cầu 0-10V thì có thể sử dụng bộ chuyển đổi 4-20mA sang 0-10V. Trong trường hợp cần giữ nguyên tín hiệu 4-20mA nhưng muốn cách ly cảm biến với PLC để hạn chế nhiễu và vòng lặp mass, có thể sử dụng bộ cách ly 4-20mA vào và 4-20mA ra.
Ngoài chức năng chuyển đổi, nhiều model còn hỗ trợ chia một tín hiệu đầu vào thành hai tín hiệu đầu ra độc lập, chuyển đổi tín hiệu từ PT100, PT1000 hoặc Thermocouple sang 4-20mA/0-10V, đáp ứng nhiều yêu cầu khác nhau trong hệ thống đo lường và điều khiển.
1. PHG-11TD-11 – Bộ cách ly tín hiệu 4-20mA sang 4-20mA
PHG-11TD-11 là một trong những model cơ bản và có tính ứng dụng cao trong các hệ thống tự động hóa. Thiết bị nhận tín hiệu analog 4-20mA từ cảm biến hoặc transmitter, thực hiện cách ly và truyền tín hiệu 4-20mA đến PLC, DCS hoặc bộ điều khiển.
Ứng dụng phổ biến của PHG-11TD-11 là kết nối các cảm biến áp suất, chênh áp, mức, lưu lượng, nhiệt độ và các transmitter công nghiệp với hệ thống điều khiển. Việc cách ly giúp hạn chế ảnh hưởng của nhiễu điện, chênh lệch điện thế và ground loop giữa thiết bị hiện trường và hệ thống điều khiển.
Đây là một trong những cấu hình nên ưu tiên đối với các hệ thống sử dụng chuẩn 4-20mA.
2. PHG-11TD-14 – Bộ chuyển đổi cách ly tín hiệu 4-20mA sang 0-10V
PHG-11TD-14 được sử dụng khi thiết bị hiện trường cung cấp tín hiệu 4-20mA, trong khi PLC, BMS, bộ điều khiển hoặc thiết bị nhận yêu cầu tín hiệu 0-10V.
Thiết bị vừa thực hiện chức năng chuyển đổi tín hiệu 4-20mA sang 0-10V, vừa tạo lớp cách ly giữa đầu vào và đầu ra. Đây là cấu hình đặc biệt hữu ích trong các hệ thống HVAC/BMS, nơi cả hai chuẩn 4-20mA và 0-10V đều được sử dụng rộng rãi.
3. PHG-11TE-21 – Bộ chuyển đổi cách ly tín hiệu 0-10V sang 4-20mA
Ngược lại với PHG-11TD-14, PHG-11TE-21 phù hợp với các ứng dụng cần chuyển đổi tín hiệu điện áp sang tín hiệu dòng điện, điển hình là 0-10V sang 4-20mA theo cấu hình tương ứng.
Tín hiệu 0-10V thường được sử dụng trong HVAC, biến tần, actuator và các bộ điều khiển, trong khi 4-20mA có ưu điểm khi truyền tín hiệu trên khoảng cách xa và trong môi trường công nghiệp có nhiều nguồn gây nhiễu.
Do đó, nhóm bộ chuyển đổi 0-10V sang 4-20mA là một trong những giải pháp phổ biến khi tích hợp các thiết bị có chuẩn tín hiệu khác nhau.
4. PHG-22TD-1111 – Bộ chia cách ly tín hiệu 4-20mA
Trong nhiều hệ thống, một tín hiệu từ cảm biến cần được đưa đồng thời đến nhiều thiết bị. Ví dụ, tín hiệu 4-20mA từ một cảm biến áp suất có thể cần truyền đến cả PLC và đồng hồ hiển thị, hoặc đồng thời đến PLC và BMS.
PHG-22TD-1111 thuộc nhóm thiết bị cách ly và phân phối tín hiệu, phù hợp cho các ứng dụng cần xử lý nhiều kênh tín hiệu theo cấu hình của model.
Giải pháp này giúp hạn chế việc đấu nối trực tiếp nhiều thiết bị vào cùng một vòng tín hiệu, đồng thời tăng khả năng cách ly giữa các hệ thống nhận tín hiệu.
5. PHG-11TZ-41 – Bộ chuyển đổi tín hiệu nhiệt độ PT100 sang 4-20mA
PHG-11TZ-41 được thiết kế cho các ứng dụng đo nhiệt độ sử dụng cảm biến PT100 và cần chuyển đổi tín hiệu điện trở của cảm biến thành tín hiệu analog tiêu chuẩn 4-20mA.
PT100 được sử dụng rộng rãi trong hệ thống HVAC, lò hơi, máy móc, thực phẩm, dược phẩm, hóa chất, xử lý nước và nhiều dây chuyền sản xuất.
Việc chuyển tín hiệu PT100 sang 4-20mA giúp truyền giá trị nhiệt độ đi xa thuận tiện hơn và dễ dàng kết nối với PLC, DCS, SCADA hoặc các bộ điều khiển có ngõ vào analog 4-20mA.
6. PHG-11TZ-44 – Bộ chuyển đổi tín hiệu nhiệt độ PT100 sang 0-10V
PHG-11TZ-44 cũng sử dụng tín hiệu đầu vào từ cảm biến nhiệt độ PT100, nhưng cung cấp tín hiệu đầu ra dạng điện áp 0-10V theo cấu hình tương ứng.
Model này phù hợp với các hệ thống điều khiển sử dụng ngõ vào 0-10V, đặc biệt trong lĩnh vực HVAC và BMS.
Nhờ bộ chuyển đổi, tín hiệu điện trở thay đổi theo nhiệt độ của PT100 được chuẩn hóa thành tín hiệu analog để bộ điều khiển có thể dễ dàng đọc, giám sát và xử lý.
7. PHG-11TZ-61 – Bộ chuyển đổi tín hiệu PT1000 sang 4-20mA
Ngoài PT100, cảm biến PT1000 cũng được sử dụng nhiều trong các ứng dụng đo nhiệt độ, đặc biệt trong HVAC và tự động hóa tòa nhà.
PHG-11TZ-61 thuộc nhóm bộ chuyển đổi tín hiệu nhiệt độ, cho phép chuyển đổi tín hiệu từ PT1000 sang tín hiệu analog tiêu chuẩn theo cấu hình model, điển hình phục vụ các hệ thống cần tín hiệu 4-20mA để truyền về bộ điều khiển.
Việc chuẩn hóa tín hiệu giúp PT1000 dễ dàng tích hợp với PLC, BMS hoặc hệ thống giám sát ở khoảng cách xa.
8. PHG-11TT – Bộ chuyển đổi cách ly tín hiệu Thermocouple
Thermocouple – can nhiệt được sử dụng phổ biến trong các ứng dụng đo nhiệt độ cao như lò nung, lò hơi, máy ép nhựa, dây chuyền nhiệt luyện và nhiều thiết bị sản xuất công nghiệp.
Dòng PHG-11TT được thiết kế để tiếp nhận tín hiệu từ Thermocouple và chuyển đổi thành tín hiệu analog tiêu chuẩn phù hợp với hệ thống điều khiển.
Tùy phiên bản cụ thể, thiết bị có thể được cấu hình theo loại Thermocouple, dải nhiệt độ và chuẩn tín hiệu đầu ra. Vì vậy, khi lựa chọn model cần xác định rõ loại can nhiệt như K, J, T, E hoặc các loại tương ứng cùng dải đo thực tế.
9. PHG-11ND-11 – Bộ cách ly tín hiệu analog
PHG-11ND-11 thuộc nhóm thiết bị cách ly tín hiệu dùng trong các hệ thống đo lường và điều khiển công nghiệp. Thiết bị phù hợp với những ứng dụng cần tạo lớp cách ly giữa tín hiệu hiện trường và thiết bị điều khiển nhằm tăng độ ổn định của hệ thống.
Bộ cách ly đặc biệt hữu ích trong những hệ thống có nhiều cảm biến, nguồn cấp và tủ điều khiển khác nhau, nơi có nguy cơ xuất hiện nhiễu tín hiệu hoặc vòng lặp mass.
Khi lựa chọn cần kiểm tra đúng coding của model để xác định chính xác chuẩn tín hiệu đầu vào, đầu ra và nguồn cấp.
10. PHG-22ND-1111 – Bộ cách ly và phân phối tín hiệu nhiều kênh
PHG-22ND-1111 phù hợp với các ứng dụng cần xử lý hoặc phân phối tín hiệu analog giữa nhiều thiết bị trong cùng hệ thống.
Một ứng dụng điển hình là khi tín hiệu đo cần được sử dụng bởi nhiều hệ thống khác nhau như PLC, DCS, BMS, SCADA, bộ ghi dữ liệu hoặc đồng hồ hiển thị. Việc sử dụng thiết bị cách ly và phân phối tín hiệu giúp giảm ảnh hưởng qua lại giữa các thiết bị và nâng cao tính ổn định của hệ thống.
Đối với dòng nhiều kênh, cần lựa chọn chính xác coding dựa trên số lượng ngõ vào, ngõ ra và loại tín hiệu yêu cầu.
Tại sao cần sử dụng bộ chuyển đổi cách ly tín hiệu?
Trong thực tế, không phải tất cả cảm biến và bộ điều khiển đều sử dụng cùng một chuẩn tín hiệu. Một cảm biến có thể xuất 4-20mA, trong khi PLC chỉ còn ngõ vào 0-10V. Hoặc một tín hiệu cần được gửi đồng thời đến PLC và BMS. Đây là những trường hợp cần sử dụng bộ chuyển đổi hoặc bộ chia cách ly tín hiệu.
Khả năng cách ly điện cũng rất quan trọng. Khi nhiều thiết bị sử dụng các nguồn cấp hoặc điểm mass khác nhau, chênh lệch điện thế có thể tạo ra vòng lặp ground loop và gây sai lệch tín hiệu analog. Bộ cách ly giúp tách biệt các mạch điện, góp phần giảm nhiễu và bảo vệ thiết bị điều khiển.
Ngoài ra, việc chuẩn hóa tín hiệu sang 4-20mA hoặc 0-10V giúp tích hợp thiết bị từ nhiều nhà sản xuất khác nhau vào cùng một hệ thống dễ dàng hơn.
Những loại bộ chuyển đổi cách ly tín hiệu phổ biến
Trong các dự án tự động hóa và HVAC/BMS hiện nay, một số cấu hình thường gặp gồm 4-20mA sang 4-20mA, 4-20mA sang 0-10V, 0-10V sang 4-20mA, bộ chia 1 tín hiệu thành 2 tín hiệu độc lập, PT100 sang 4-20mA, PT100 sang 0-10V, PT1000 sang 4-20mA và Thermocouple sang 4-20mA.
Trong đó, nếu lựa chọn hàng để tồn kho phục vụ nhiều ứng dụng, nhóm 4-20mA ↔ 4-20mA, 4-20mA ↔ 0-10V và PT100 → 4-20mA thường có phạm vi ứng dụng rộng vì đây là những chuẩn tín hiệu rất phổ biến trong công nghiệp.
Ứng dụng của bộ chuyển đổi cách ly tín hiệu
Bộ chuyển đổi cách ly tín hiệu được sử dụng rộng rãi trong hệ thống PLC và tủ điều khiển tự động, hệ thống DCS/SCADA, HVAC/BMS, nhà máy sản xuất, xử lý nước và nước thải, thực phẩm và đồ uống, dược phẩm, hóa chất, năng lượng, phòng sạch và các hệ thống giám sát công nghiệp.
Thiết bị có thể kết nối với nhiều loại cảm biến như cảm biến áp suất, chênh áp, nhiệt độ, độ ẩm, mức, lưu lượng, khí gas, transmitter 4-20mA, PT100, PT1000 và Thermocouple.
Đặc biệt đối với các hệ thống có nhiều thương hiệu thiết bị khác nhau, bộ chuyển đổi cách ly tín hiệu đóng vai trò như một thiết bị trung gian giúp các chuẩn tín hiệu khác nhau có thể tương thích với nhau.
Lựa chọn bộ chuyển đổi cách ly tín hiệu như thế nào?
Khi lựa chọn thiết bị, cần xác định chính xác tín hiệu đầu vào, tín hiệu đầu ra, số lượng ngõ vào/ngõ ra, nguồn cấp, yêu cầu cách ly, loại cảm biến và dải đo.
Ví dụ, nếu cảm biến xuất 4-20mA và PLC nhận 4-20mA nhưng cần chống nhiễu và cách ly, nên chọn bộ cách ly 4-20mA → 4-20mA. Nếu PLC hoặc BMS chỉ nhận 0-10V, cần chọn 4-20mA → 0-10V. Nếu một cảm biến cần đưa tín hiệu đến hai hệ thống độc lập, nên sử dụng bộ chia cách ly tín hiệu 1 vào – 2 ra.
Đối với PT100, PT1000 và Thermocouple, cần kiểm tra thêm loại cảm biến, kiểu đấu dây và dải nhiệt độ trước khi lựa chọn mã hàng.
