Trong bài viết này, Sensors Việt Nam sẽ đập hộp và đánh giá chi tiết hai model động cơ van gió đang rất được quan tâm và tin dùng hiện nay - đó chính là động cơ van gió 5005N-230-S và 5005N-24-S đến từ thương hiệu PHC - China. Đây là dòng van gió chất lượng cao với chế độ bảo hành 2 năm 1 đổi 1 nếu có lỗi nhà sản xuất. Điểm chung của hai dòng động cơ điều khiển van gió này là không có lò xo hồi, mô-men xoắn 5Nm, bo mạch điều khiển ON/OFF (2-3 POINT), tích hợp tiếp điểm phụ để phản hồi trạng thái van và được thiết kế để hoạt động tối ưu trong các hệ thống HVAC, BMS, AHU và thông gió công nghiệp.

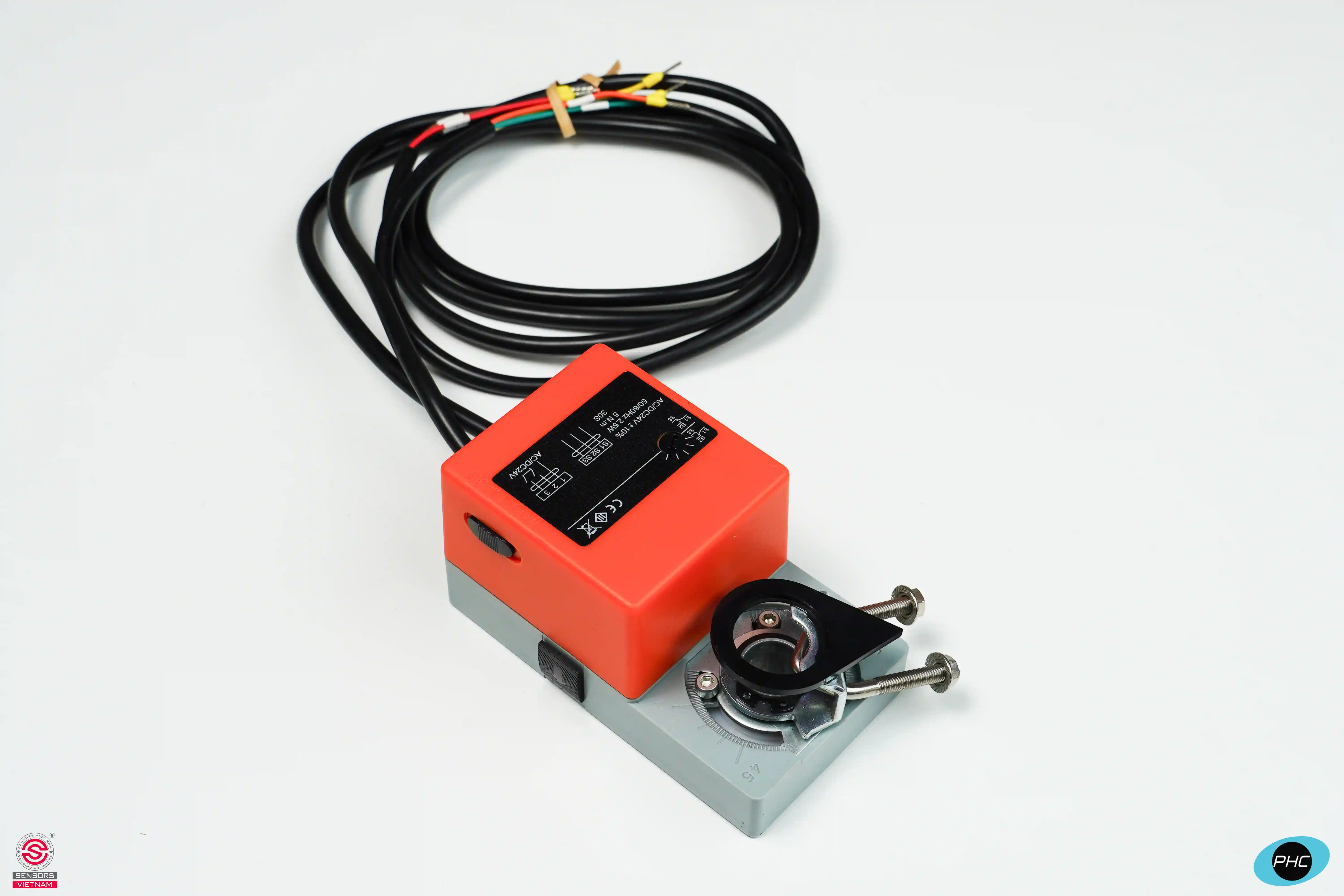

ĐỘNG CƠ VAN GIÓ 5005N-230-S VÀ 5005N-24-S CHẮC CHẮN - CHUẨN CÔNG NGHIỆP
Bóc tách chi tiết hai model này, dễ dàng nhận thấy chúng chia sẻ cùng một "bộ khung xương" đến từ PHC - điểm khác biệt duy nhất nằm ở phần nguồn cấp.
Bề ngoài, động cơ van gió 5005N-230-S và 5005N-24-S có ngoại hình như sinh đôi - chúng cùng sở hữu phần thân vỏ cao cấp, vỏ làm từ chất liệu nhựa ABS chống cháy - chịu nhiệt, bảo vệ toàn vẹn cho các linh kiện bên trong.
Đi vào bên trong thiết bị, lần lượt sẽ là các bộ phận quan trọng như motor điện đảm nhiệm việc quay trục, kết hợp bộ truyền động và hộp giảm tốc để tạo mô-men xoắn ổn định; Trục đầu ra dùng cơ cấu kẹp linh hoạt và dễ dàng lắp lên nhiều loại trục van gió khác nhau (tương thích trục tròn đường kính 6-15mm và trục vuông 5-10.5mm); Cảm biến vị trí đo góc mở thực tế; Nút xoay thủ công để vận hành tay khi mất điện; Cuối cùng là bộ giới hạn góc quay cơ học và khung chống xoay (anti-rotation bracket) có nhiệm vụ giữ cho động cơ luôn ở vị trí cố định trong quá trình vận hành - đây là một chi tiết nhỏ nhưng cực kỳ quan trọng, đảm bảo động cơ không bị xoay lệch theo thời gian.

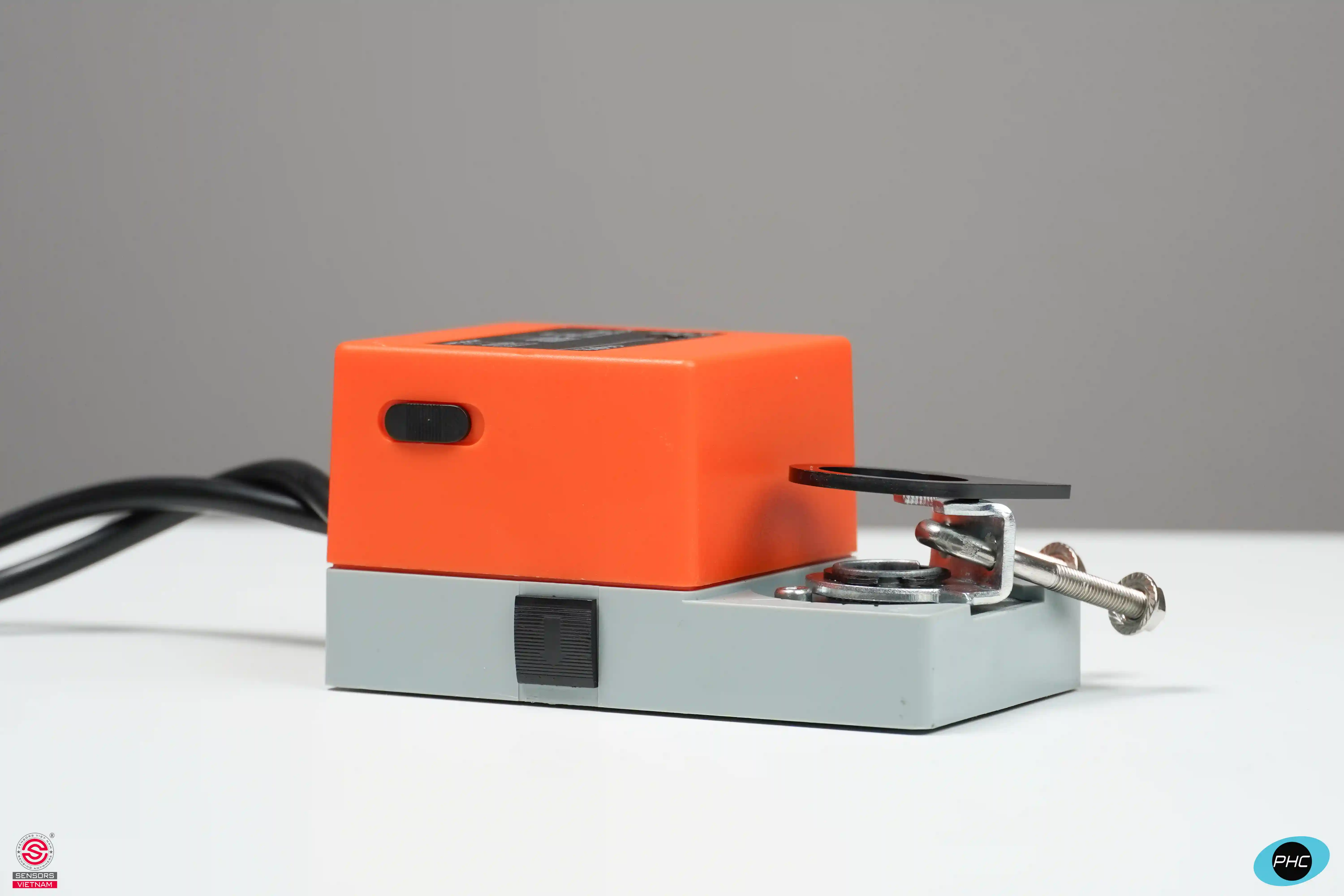

NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ 5005N-230-S VÀ 5005N-24-S TƯƠNG ĐỐI ĐƠN GIẢN
Nguyên lý vận hành của 2 model động cơ van gió thuộc dòng 5005N này cũng tương đối đơn giản thôi.
Khi bộ điều khiển HVAC hoặc BMS gửi tín hiệu → Motor sẽ quay → Trục actuator truyền mô-men xoắn đến trục van gió → Damper đóng hoặc mở theo yêu cầu.
Khi đạt đến vị trí đóng mở yêu cầu → Motor dừng lại → Tiếp điểm phụ đồng thời gửi tín hiệu phản hồi về hệ thống điều khiển → Điều này giúp hệ thống giám sát biết rằng van gió đã đến đúng vị trí yêu cầu (đây là yếu tố cực kỳ quan trọng trong các dự án tự động hóa tòa nhà hiện nay).
Với thời gian chạy <30 giây, động cơ van gió 5005N-230-S và 5005N-24-S đảm bảo khả năng đáp ứng nhanh, giúp hệ thống HVAC điều chỉnh lưu lượng gió kịp thời khi nhiệt độ hay độ ẩm thay đổi đột ngột.
THÔNG SỐ ĐỘNG CƠ VAN GIÓ 5005N-230-S VÀ 5005N-24-S - CƠ SỞ QUAN TRỌNG KHI MUA HÀNG
Sau đây sẽ là phần quan trọng nhất - thông số kỹ thuật cốt lõi của động cơ van gió 5005N-230-S và 5005N-24-S. Bạn hãy theo dõi kỹ để chọn được model phù hợp cho ứng dụng của mình nhé!
| THÔNG SỐ | GIÁ TRỊ |
| Model | 5005N-24-S 500N-230-S |
| Mô-men xoắn | 5Nm |
| Thời gian chạy | <30 giây |
| Điện áp | AC/DC 24V (5005N-24-S) AC 230V (5005N-230-S) |
| Chế độ điều khiển | ON/OFF (2 điểm/3 điểm) |
| Góc quay | 0° - 90° (tối đa 93°) |
| Diện tích ống gió | Khoảng 1 m² |
| Trục hỗ trợ | Tròn 6-15mm, vuông 5-10.5mm |
| Override thủ công | Có |
| Tiếp điểm phụ feedback vị trí | Có (1 SPDT) |
| Chống quá tải | Có |
| Độ ẩm hoạt động | 5 - 95% RH (không ngưng tụ) |
| Nhiệt độ hoạt động | -20°C ~ +50°C |
| Tuổi thọ | Trên 60.000 chu kỳ |
| Xuất xứ | PHC - CHINA |
| Chứng chỉ | CO/CQ đầy đủ |
| Bảo hành | 24 tháng chính hãng |
Chỉ thay đổi một ký tự trong tên model nhưng điện áp cấp sẽ hoàn toàn khác. Điều này đồng nghĩa với việc cách thiết kế tủ điện, dây dẫn và cả ngân sách dự án cũng thay đổi hoàn toàn. Bạn nên lưu ý kỹ để chọn đúng model cho ứng dụng của mình nhé!
9+ ỨNG DỤNG NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ 5005N-230-S VÀ 5005N-24-S
Với sự tương đồng đến 90% trong thiết kế và thông số kỹ thuật, động cơ van gió 5005N-230-S và 5005N-24-S cùng được thiết kế để phục vụ cho các hệ thống HVAC, AHU, FCU, BMS và tủ điều khiển trung tâm. Hai thiết bị này xuất hiện thường xuyên trong các ứng dụng sau đây:
Điều khiển damper gió cấp, gió hồi, gió tươi, gió thải trong các hệ thống HVAC.
Phòng sạch, phòng lab, bệnh viện cần điều tiết áp suất khí nghiêm ngặt.
Nhà xưởng công nghiệp cần kiểm soát lưu lượng gió chính xác.
AHU và FCU kích cỡ trung bình - yêu cầu điều chỉnh lưu lượng gió theo từng chế độ vận hành.
Tầng hầm, bãi xe hoặc các khu vực tương tự - nơi cần thông gió tự động theo tín hiệu từ cảm biến khí.
Tòa nhà thương mại, tòa nhà thông minh và trung tâm dữ liệu yêu cầu điều khiển thông gió tập trung với độ tin cậy cao.
MUA ĐỘNG CƠ VAN GIÓ 5005N-230-S VÀ 5005N-24-S CHÍNH HÃNG - GIÁ TỐT Ở ĐÂU?
Vậy, giữa động cơ van gió 5005N-230-S và 5005N-24-S - đâu mới là model tối ưu cho ứng dụng của bạn? Câu trả lời sẽ nằm ở nguồn điện cấp hiện có. Nếu dự án của bạn sử dụng nguồn điện trực tiếp AC230V → model 5005N-230-S là phù hợp nhất; Nếu hệ thống đang dùng nguồn điều khiển AC/DC 24V để đảm bảo an toàn và đồng bộ với PLC/BMS → mã 5005N-24-S sẽ là lựa chọn tối ưu hơn. Còn về khả năng vận hành, mức mô-men xoắn và chức năng phụ thì không cần phải phân vân vì hai model này tương đương nhau.
