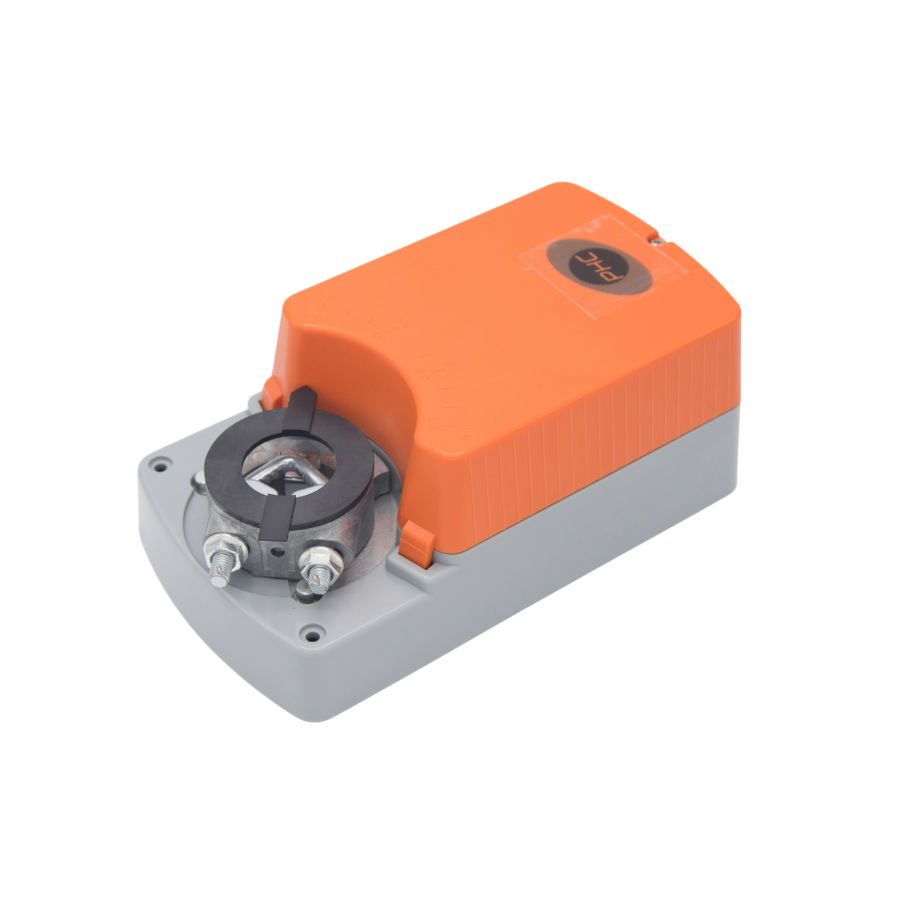

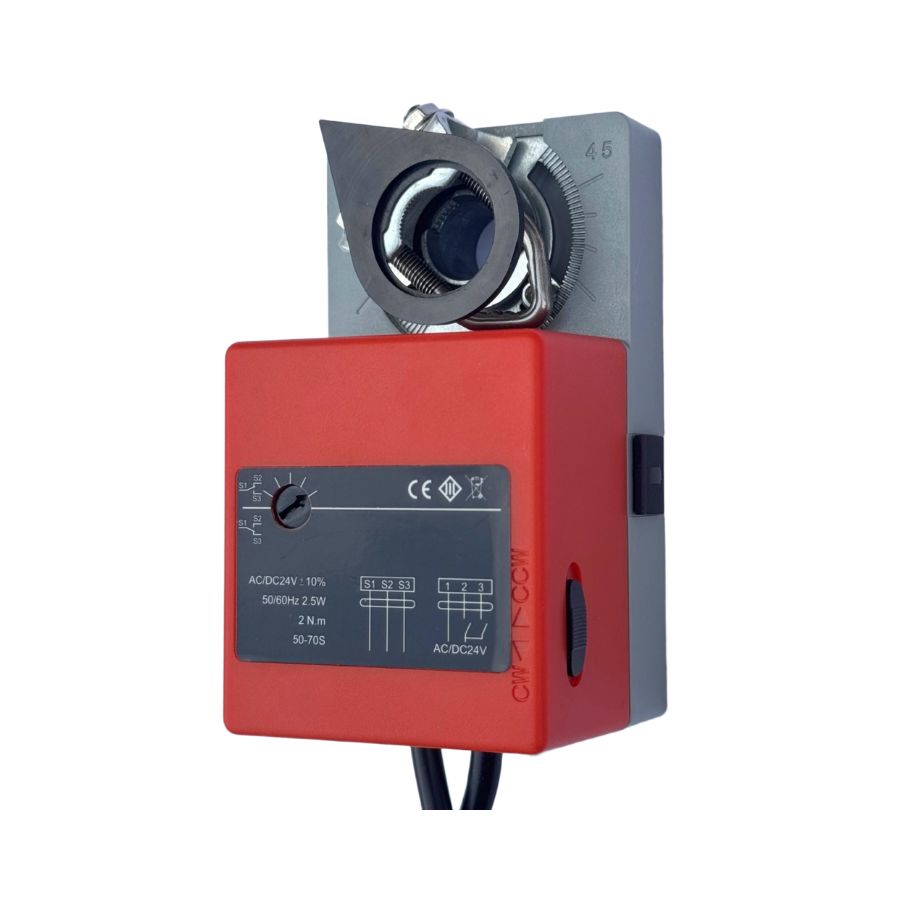

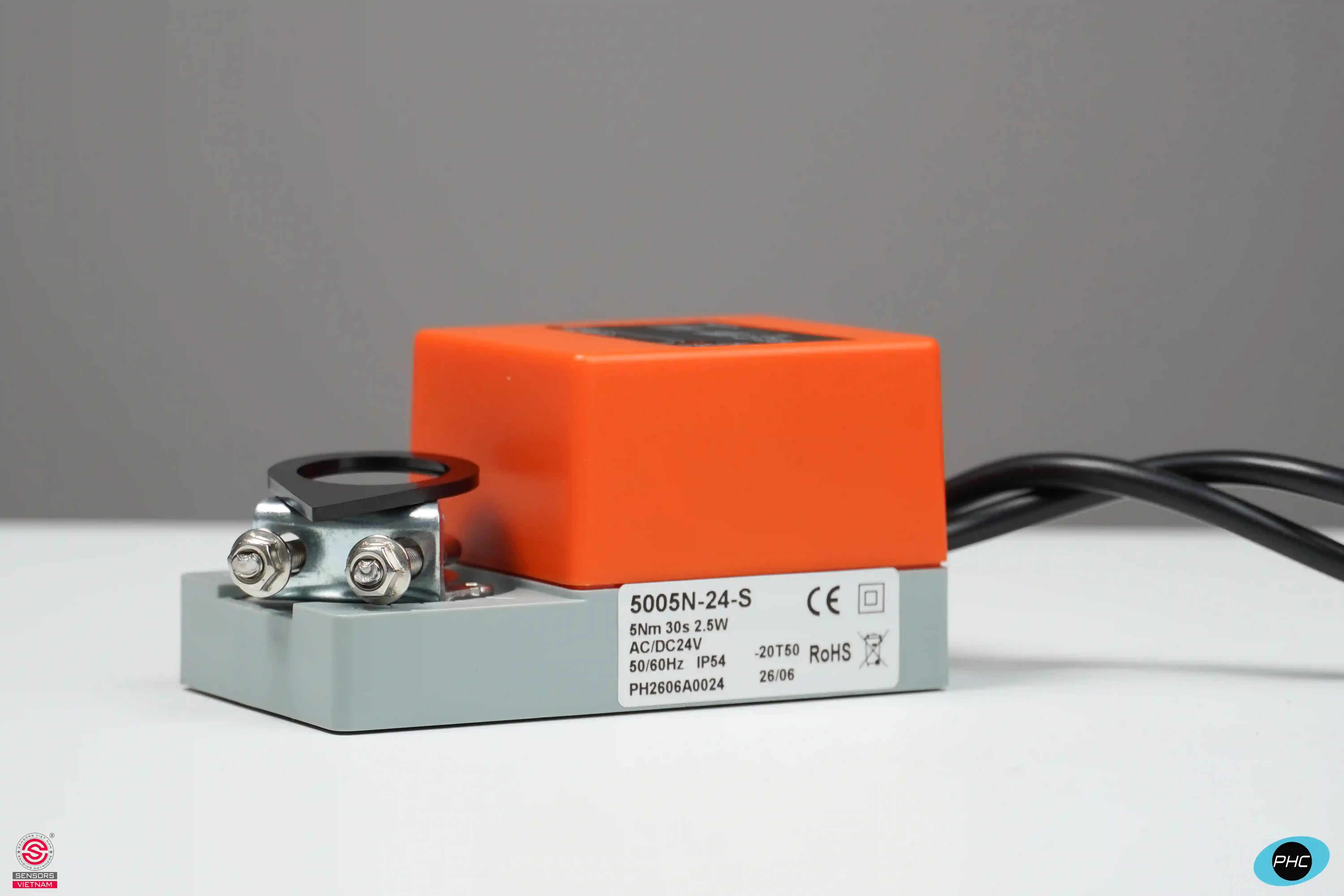

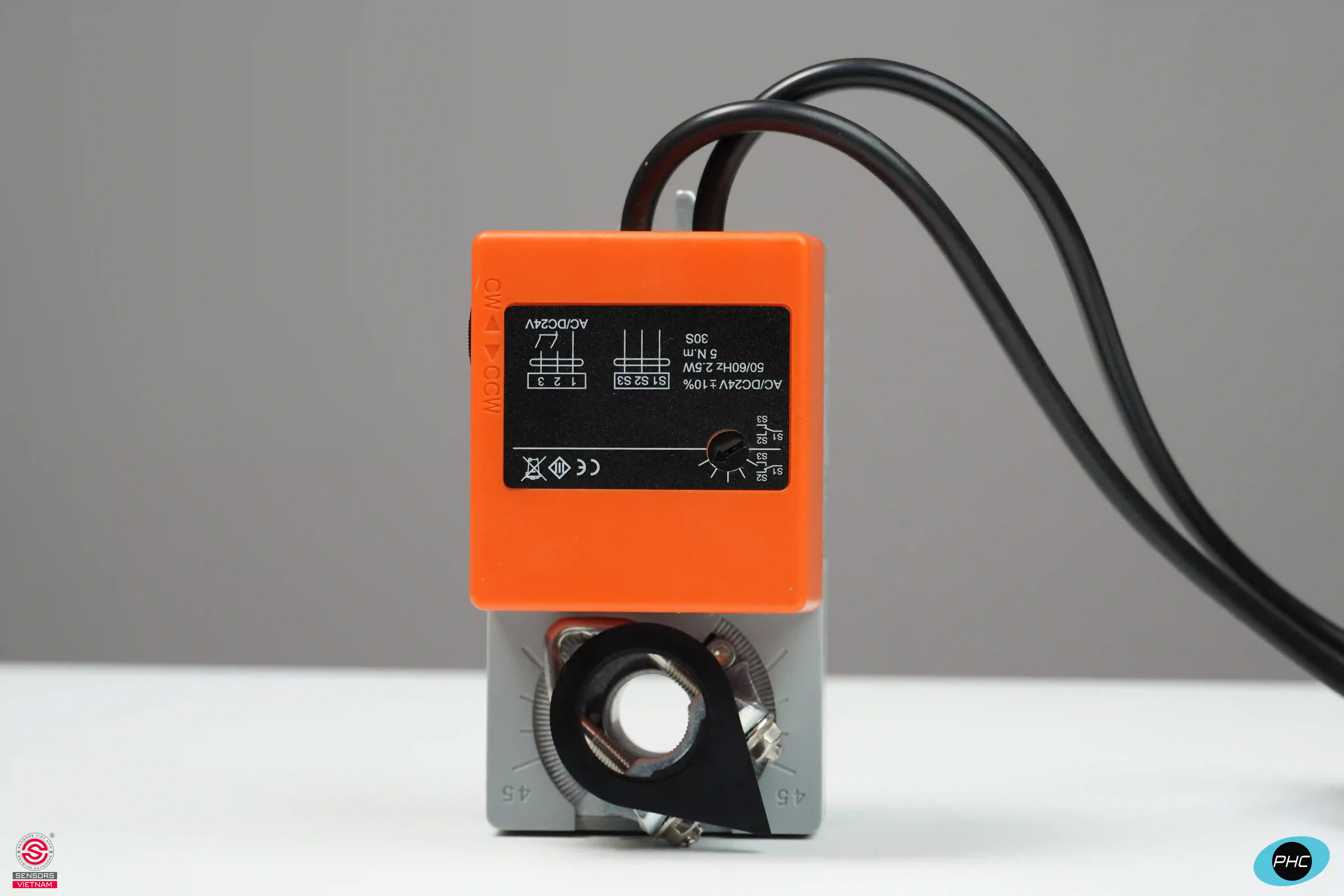

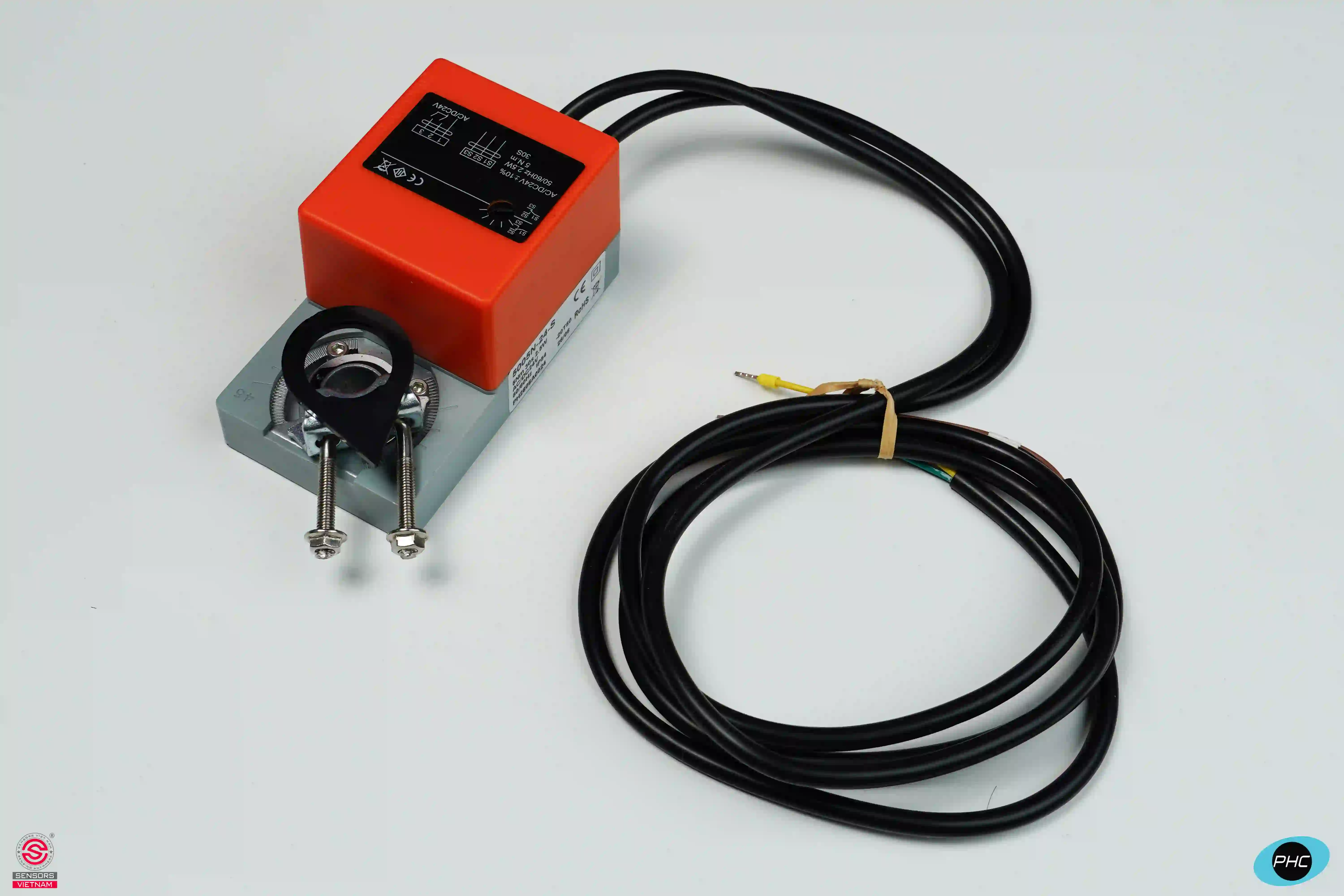

Động cơ van gió 5NM 5005N-24-N của thương hiệu PHC - CHINA là thiết bị truyền động điện (damper actuator) được thiết kế chuyên biệt cho hệ thống HVAC (Heating, Ventilation, Air Conditioning). Sản phẩm có mô-men xoắn 5Nm, điện áp hoạt động AC/DC 24V, sử dụng chế độ điều khiển ON/OFF (2 điểm/3 điểm), phù hợp cho van gió kích thước nhỏ đến trung bình (tối đa 1m²).
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-24-N
Cấu Tạo Cơ Bản
Động cơ van gió PHC 5005N-24-N được thiết kế gọn nhẹ, bền bỉ với các thành phần chính sau đây:
- Thân động cơ
- Motor điện AC/DC 24V
- Hộp số/bánh răng lớn
- Trục đầu ra
- Bo mạch điều khiển On/Off tích hợp
- Thanh chống xoay (anti-rotation bracket)
- Bộ điều chỉnh góc quay
- Chống quá tải
- Manual override - Nút điều chỉnh thủ công khi mất điện.
Thiết kế nhỏ gọn giúp lắp đặt dễ dàng trong không gian hẹp, lý tưởng cho các vị trí khó tiếp cận trong hệ thống ống gió.
Nguyên Lý Vận Hành
Động cơ van gió 5005N-24-N hoạt động dựa trên tín hiệu điều khiển ON/OFF từ hệ thống trung tâm (PLC, BMS, thermostat) - các bước cơ bản bao gồm:
BƯỚC 1 - Nhận tín hiệu: Động cơ nhận tín hiệu 2 điểm/3 điểm (ON/OFF) từ bộ điều khiển
BƯỚC 2 - Motor quay: Motor bên trong quay trục truyền động, kéo cánh van gió xoay
BƯỚC 3 - Điều chỉnh góc mở: Van gió xoay từ 0° - 90° để điều tiết lưu lượng gió
BƯỚC 4 - Dừng và giữ vị trí: Khi đạt góc mở yêu cầu, motor dừng và giữ vị trí, tiêu thụ công suất thấp
BƯỚC 5 - Override thủ công: Khi mất điện, có thể dùng tay gạt để điều chỉnh van.
Với thời gian chạy <30 giây, động cơ đáp ứng nhanh, giúp hệ thống HVAC điều chỉnh lưu lượng gió kịp thời.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-24-N
Động cơ van gió 5NM 5005N-24-N được sử dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống AHU & FCU: Điều chỉnh lưu lượng gió cấp/hồi, duy trì nhiệt độ và áp suất ổn định.
- Thông gió tòa nhà: Kiểm soát gió tươi, gió thải, hồi gió, tăng áp cầu thang.
- Phòng sạch: Kiểm soát áp suất và lưu lượng gió chính xác cho ngành dược, điện tử.
- Trung tâm dữ liệu: Tối ưu luồng gió làm mát, giảm tiêu thụ điện năng.
- Van gió điều tiết tầng: Điều chỉnh gió cho từng khu vực, tiết kiệm năng lượng.
- Hệ thống thông gió nhà máy: Tự động hóa đóng/mở van gió, giảm can thiệp thủ công.
- Tầng hầm, bãi xe: Van gió thông gió độc lập, lực cản cao.
- Hệ thống thông gió cục bộ: Van gió nhánh, lực cản cao.
- Tòa nhà thương mại: Điều phối gió cho từng tầng, khu vực.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-24-N
Động cơ van gió 5NM 5005N-24-N được tin dùng rộng rãi bởi những ưu thế vượt trội:
- Lắp đặt tiện lợi: Cố định trên trục ga bằng thiết bị giữ đa năng.
- Mô-men 5Nm mạnh hơn: Đủ lực điều khiển van gió ≤1.0m², lực cản cao, van lớn hơn.
- Độ tin cậy cao: Bản thân bộ truyền động có khả năng bảo vệ quá tải.
- Thời gian chạy <30 giây: Phản hồi nhanh khi nhiệt độ/độ ẩm thay đổi, điều hòa nhanh hơn.
- Điều khiển 2/3 point linh hoạt: Phù hợp cả hệ ON/OFF và 3 point, dễ tích hợp.
- Trục universal đa dạng: Hỗ trợ trục tròn φ6-15mm, vuông 5-10.5mm, tương thích nhiều loại van.
- Chống quá tải tự động: Không cần limit switch, bảo vệ motor.
- Motor bền bỉ: Tuổi thọ cao, vận hành êm, tiếng ồn thấp.
- Tuân thủ CE, RoHS: Đủ điều kiện cho dự án xuất khẩu, công trình yêu cầu chứng chỉ quốc tế.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-24-N
- Model: 5005N-24-N
- Mô-men xoắn: 5Nm
- Điện áp: AC/DC 24V (50/60Hz)
- Chế độ điều khiển: ON/OFF (2 điểm/3 điểm)
- Góc quay: 0° - 90° (tối đa 93°)
- Thời gian chạy: <30 giây
- Override thủ công: Có
- Chống quá tải: Có - tự động dừng
- Diện tích van tối đa: ≤1.0 m² (tối đa 500×500mm hoặc Ø500mm tròn)
- Kích thước trục hỗ trợ: Tròn 6 - 15mm; Vuông 5 - 10.5mm
- Bộ điều chỉnh góc quay: Có - điều chỉnh tùy ý
- Chiều quay: Đảo chiều bằng cách lắp ngược actuator
- Nhiệt độ hoạt động: -20°C ~ +50°C
- Độ ẩm: 5 - 95% RH (không ngưng tụ)
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió 5Nm 5005N-24-N chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
