Nếu hệ thống chiller như một cơ thể thì máy nén là trái tim, đường ống là mạch máu và tủ điều khiển chiller chính là bộ não - đây là nơi ra ra quyết định cho mọi hoạt động của cả hệ thống. Cùng Sensors Việt Nam tìm hiểu chi tiết về tủ chiller trong bài viết sau đây nhé!
TỦ ĐIỀU KHIỂN CHILLER LÀ GÌ?
Tủ điều khiển Chiller là thành phần quan trọng không thể thiếu trong các nhà máy sản xuất, data center, bệnh viện, khách sạn, trung tâm thương mại… Đây là nơi tiếp nhận, xử lý logic và điều phối toàn bộ tín hiệu vận hành trong hệ thống làm lạnh.
Theo đó, bộ điều khiển chiller sẽ nhận tín hiệu từ các cảm biến nhiệt độ, cảm biến áp suất, cảm biến lưu lượng nước → xử lý → ra lệnh điều phối hoạt động của bơm nước lạnh, bơm giải nhiệt, tháp giải nhiệt và các thiết bị liên quan để đảm bảo hệ thống hoạt động ổn định, an toàn và tiết kiệm năng lượng.
CẤU TẠO CƠ BẢN CỦA TỦ ĐIỀU KHIỂN CHILLER
Các tủ điện Chiller thường được doanh nghiệp đặt thiết kế theo yêu cầu thực tế của từng dự án (tủ điều khiển OEM). Tuy nhiên, dù mục đích ứng dụng là gì thì về cơ bản cấu tạo tủ điều khiển chiller hoàn chỉnh sẽ bao gồm các nhóm thiết bị chính sau đây:
Bộ điều khiển PLC/DDC - đóng vai trò là khu vực xử lý trung tâm, tiếp nhận các tín hiệu từ cảm biến, phân tích và thực hiện thuật toán điều khiển.
HMI (giao diện người - máy) - hiển thị trạng thái vận hành, cảnh báo lỗi và tích hợp với hệ thống điều khiển để cho phép người vận hành dễ dàng theo dõi dữ liệu một cách tập trung.
Hệ thống cảm biến (nhiệt độ, độ ẩm, áp suất và lưu lượng) - cung cấp dữ liệu thực tế liên tục để hệ thống phân tích và đưa ra quyết định điều khiển kịp thời, chính xác.
Các thiết bị khác - Một tủ điều khiển chiller hiện đại và đầy đủ chức năng còn được trang bị biến tần, contactor, relay bảo vệ, MCCB, nguồn cấp và các thiết bị truyền thông để kết nối với BMS/SCADA.
Xu hướng thiết kế tủ điện điều khiển chiller phổ biến nhất hiện nay là tích hợp giao thức Modbus RTU, Modbus TCP/IP hoặc BACnet để kết nối tủ chiller với hệ thống tòa nhà thông minh và hệ thống quản lý năng lượng.
NGUYÊN LÝ HOẠT ĐỘNG CỦA TỦ ĐIỀU KHIỂN CHILLER
Nguyên lý hoạt động của tủ điều khiển chiller sẽ diễn ra liên tục theo quy trình như sau:
Khi hệ thống bắt đầu vận hành, các cảm biến sẽ gửi dữ liệu môi trường về bộ điều khiển trung tâm liên tục → PLC/DDC sẽ tiếp nhận và phân tích thông tin theo các thuật toán đã được lập trình sẵn → xuất lệnh điều khiển các cơ cấu chấp hành như máy Chiller, bơm, quạt giải nhiệt… đảm bảo chúng hoạt động đúng lúc, theo đúng tải thực tế.
Bên cạnh đó, hệ thống điều khiển chiller cũng có thể thực hiện chức năng bảo vệ khi xuất hiện các tình huống bất thường như quá dòng, mất pha, áp suất/nhiệt độ vượt ngưỡng, lưu lượng nước không đủ/tăng cao...

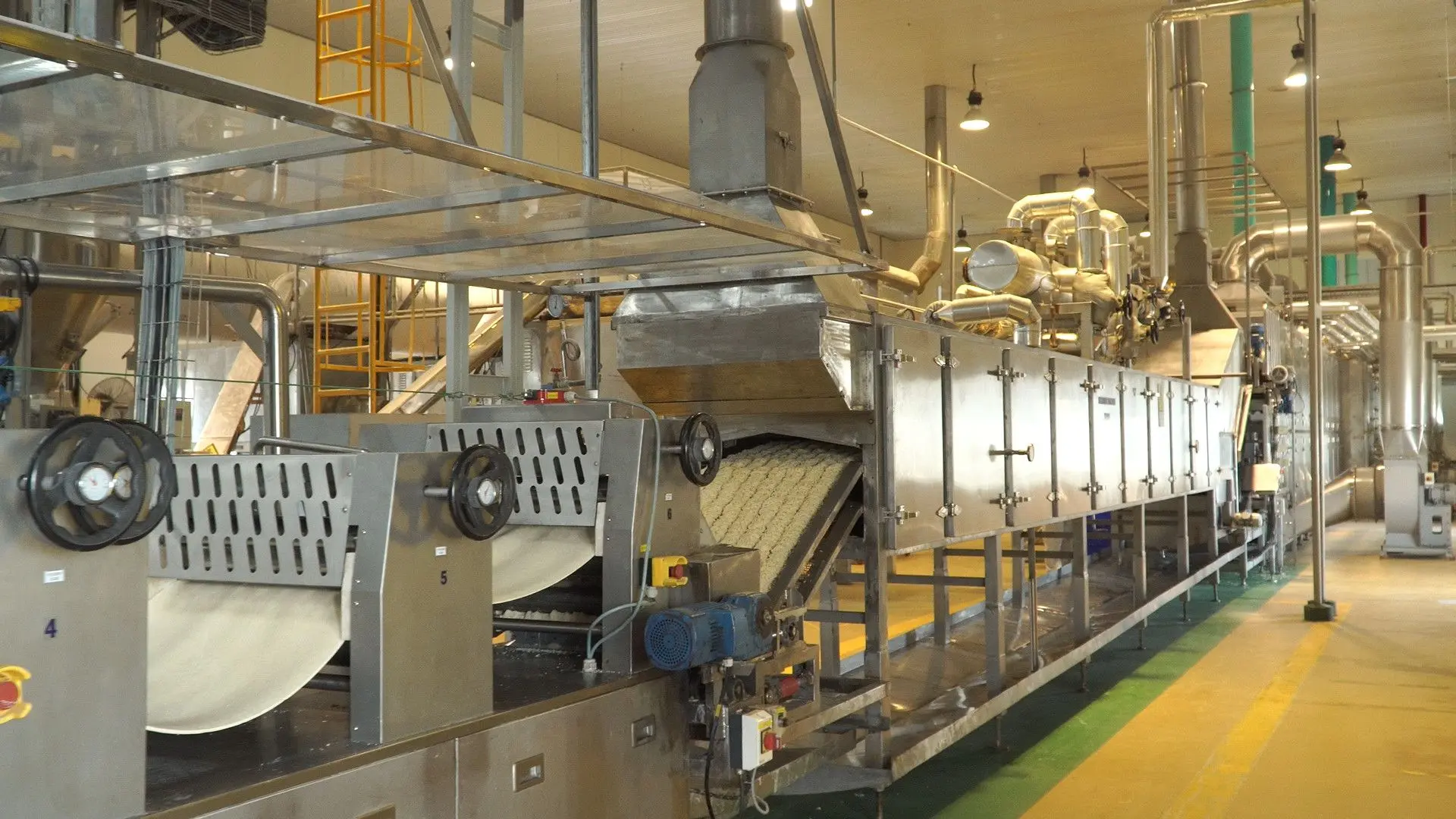

ỨNG DỤNG THỰC TẾ CỦA TỦ ĐIỀU KHIỂN CHILLER
Tủ điều khiển Chiller là thiết bị quan trọng, được ứng dụng rộng rãi trong các dự án thương mại và dân dụng (siêu thị, trung tâm thương mại, khách sạn, tòa nhà văn phòng, bệnh viện…); nhà máy sản xuất (thực phẩm, dược phẩm, hoá chất, điện tử và nhựa); khu vực đặc thù (trung tâm dữ liệu, phòng sạch bán dẫn)….
TẦM QUAN TRỌNG ĐẶC BIỆT CỦA TỦ ĐIỀU KHIỂN CHILLER
Khác với các tủ điện chỉ có chức năng đóng cắt thiết bị, giá trị mà một bộ điều khiển Chiller mang lại lớn hơn rất nhiều.
Đầu tiên phải kể đến khả năng tiết kiệm chi phí năng lượng đáng kể. Nhờ khả năng khởi động khi cần thiết và tối ưu tốc độ bơm, quạt và máy nén theo nhu cầu thực tế, tủ điều khiển chiller giúp hệ thống giảm đáng kể lượng điện tiêu thụ. Điều này mang lại hiệu quả kinh tế dài hạn rất lớn đối với các nhà máy/tòa nhà vận hành liên tục 24/7.
Kế tiếp, hệ thống điều khiển Chiller còn góp phần kéo dài tuổi thọ thiết bị nhờ hạn chế tình trạng khởi động liên tục, giữ một cường độ hoạt động xuyên suốt hay tăng/giảm tải đột ngột. Điều này giúp giảm đáng kể chi phí bảo trì, thay thế và downtime ngoài kế hoạch.
Đặc biệt, không thể không kể đến khả năng giám sát toàn bộ hệ thống từ xa, nhận cảnh báo sự cố tức thời và đưa ra phương án xử lý nhanh chóng thông qua kết nối với hệ thống BMS/SCADA. Điều giúp tiết kiệm cả thời gian lẫn nhân lực, đặc biệt là với các dự án có nhiều tòa nhà/nhà máy phân tán.
HƯỚNG DẪN LỰA CHỌN/THIẾT KẾ TỦ ĐIỀU KHIỂN CHILLER PHÙ HỢP QUY MÔ DỰ ÁN
Không phải mọi hệ thống chiller đều dùng chung một cấu hình tủ điều khiển.
Với các chiller công suất nhỏ (trong văn phòng, phòng học nhỏ, cửa hàng bán lẻ…) thì một tủ điện điều khiển chiller cơ bản - với chức năng bật/tắt theo tín hiệu cảm biến và tích hợp rơ le bảo vệ cơ bản là đã đủ đáp ứng nhu cầu vận hành, đồng thời không làm dư thừa chi phí đầu tư.
Ngược lại, với các chiller quy mô lớn (trong nhà máy sản xuất, trung tâm thương mại, bệnh viện, data center…) thì tủ điều khiển chiller cần được thiết kế phức tạp hơn, với PLC có thể lập trình linh hoạt, tích hợp nhiều biến tần điều khiển máy nén, bơm và quạt… Đặc biệt cần có khả năng kết nối với hệ thống điều khiển trung tâm qua để phục vụ công tác giám sát từ xa.
Bên cạnh đó, khi chọn nhà cung cấp/thi công/thiết kế tủ chiller thì doanh nghiệp cần ưu tiên những đơn vị có năng lực, kinh nghiệm và đảm bảo tuân thủ nghiêm ngặt tiêu chuẩn thiết kế tủ điều khiển (như IEC 61439, IEC 60204-1, IEC TR 60890…).
Đồng thời, một đơn vị có khả năng tùy chỉnh cấu hình tủ điện chiller theo quy mô hệ thống, đặc thù công suất, số lượng máy nén, điều kiện môi trường lắp đặt thực tế… cũng rất đáng để đầu tư.
