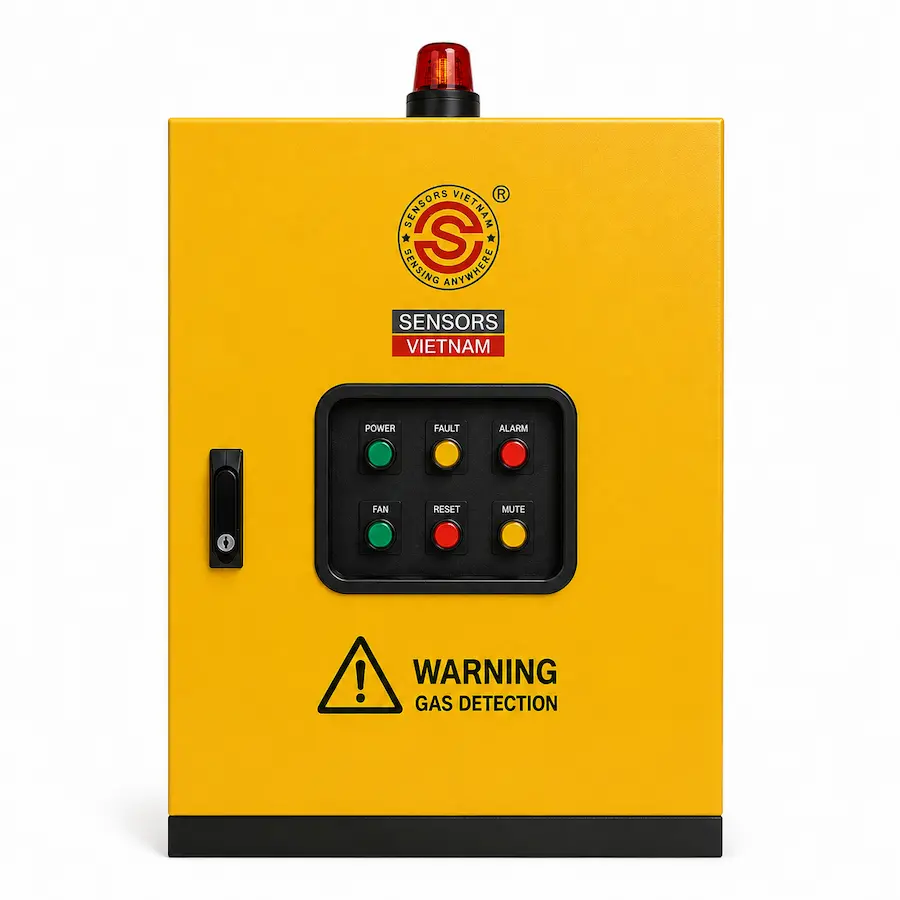

Tủ điều khiển khí CO 128 kênh là bộ điều khiển trung tâm dùng để tiếp nhận, giám sát và xử lý tín hiệu từ tối đa 128 cảm biến khí CO. Thiết bị có nhiệm vụ theo dõi liên tục nồng độ khí Carbon Monoxide trong không khí, phát cảnh báo khi nồng độ CO vượt ngưỡng cài đặt và tự động điều khiển hệ thống quạt thông gió 2 tốc độ nhằm đảm bảo chất lượng không khí và an toàn cho con người.
Tủ được thiết kế dành cho các công trình có quy mô rất lớn như tầng hầm của khu đô thị, trung tâm thương mại, sân bay, nhà ga, bệnh viện, khu công nghiệp, nhà máy, trung tâm logistics, đường hầm giao thông và các bãi đỗ xe có nhiều phân khu. Với khả năng quản lý đồng thời 128 đầu dò khí CO, toàn bộ hệ thống giám sát có thể được tập trung trên một tủ điều khiển, giúp đơn giản hóa việc vận hành và quản lý.
Nguyên lý hoạt động của tủ điều khiển khí CO 128 kênh
Các cảm biến khí CO được lắp đặt tại từng khu vực cần giám sát và liên tục truyền tín hiệu về tủ điều khiển thông qua ngõ ra 4-20mA, 0-10V hoặc RS-485 Modbus RTU. Tủ sẽ hiển thị nồng độ CO của 128 kênh trên màn hình HMI cảm ứng và liên tục so sánh giá trị đo với các ngưỡng cảnh báo đã được cài đặt.
Khi nồng độ CO ở mức thấp, hệ thống quạt có thể dừng hoặc vận hành ở tốc độ thấp tùy theo yêu cầu của dự án. Khi bất kỳ cảm biến nào phát hiện nồng độ CO đạt ngưỡng cảnh báo thứ nhất, tủ sẽ tự động kích hoạt quạt thông gió chạy tốc độ thấp. Nếu nồng độ CO tiếp tục tăng đến ngưỡng cảnh báo thứ hai, hệ thống sẽ chuyển sang chế độ quạt tốc độ cao, đồng thời kích hoạt còi, đèn báo và truyền tín hiệu cảnh báo về hệ thống BMS hoặc phòng điều khiển trung tâm.
Ví dụ, hệ thống có thể được cài đặt để quạt chạy tốc độ thấp tại 25 ppm và chuyển sang tốc độ cao tại 50 ppm. Các giá trị này có thể thay đổi theo tiêu chuẩn thiết kế và yêu cầu của từng công trình.
Điều khiển quạt 2 tốc độ theo nồng độ CO
Điều khiển quạt 2 tốc độ giúp hệ thống thông gió hoạt động linh hoạt theo mức độ ô nhiễm không khí. Khi nồng độ CO mới tăng nhẹ, quạt vận hành ở tốc độ thấp nhằm tiết kiệm điện năng và giảm tiếng ồn. Khi nồng độ CO tăng cao, hệ thống tự động chuyển sang tốc độ cao để nhanh chóng đưa khí độc ra khỏi khu vực.
Giải pháp này giúp tối ưu chi phí vận hành, kéo dài tuổi thọ quạt thông gió và luôn duy trì môi trường không khí an toàn trong các tầng hầm và bãi đỗ xe.
Cấu tạo của tủ điều khiển khí CO 128 kênh
Tùy theo yêu cầu của từng dự án, tủ có thể được tích hợp PLC công nghiệp hiệu năng cao hoặc bộ điều khiển chuyên dụng, màn hình HMI cảm ứng kích thước lớn, nguồn 24VDC, MCB bảo vệ, relay trung gian, contactor, bộ điều khiển quạt 2 tốc độ, còi, đèn cảnh báo và các module mở rộng I/O hoặc truyền thông.
Các chức năng tiêu chuẩn gồm hiển thị nồng độ CO của 128 cảm biến, cảnh báo mức thấp và mức cao, báo lỗi từng cảm biến, điều khiển quạt tốc độ thấp, điều khiển quạt tốc độ cao, reset cảnh báo, tắt còi, lưu lịch sử sự kiện và truyền dữ liệu về hệ thống quản lý tòa nhà.
Tín hiệu cảm biến hỗ trợ
Tủ điều khiển khí CO 128 kênh hỗ trợ các chuẩn tín hiệu đầu vào phổ biến như 4-20mA, 0-10V và RS-485 Modbus RTU.
Đối với tín hiệu 4-20mA, hệ thống đảm bảo khả năng truyền xa, chống nhiễu tốt và dễ dàng phát hiện lỗi đứt dây. Khi sử dụng Modbus RTU, nhiều cảm biến có thể kết nối trên cùng một đường truyền RS-485, giúp giảm đáng kể số lượng dây tín hiệu, tiết kiệm chi phí thi công và thuận tiện cho việc mở rộng hệ thống trong tương lai.
Cảnh báo và kết nối BMS
Khi bất kỳ kênh nào vượt ngưỡng cảnh báo, tủ sẽ kích hoạt còi, đèn chớp, quạt hút, quạt cấp gió hoặc các thiết bị liên động khác theo chương trình đã cài đặt. Đồng thời, tủ xuất tín hiệu Alarm và Fault về hệ thống BMS, tủ PCCC hoặc phòng điều khiển trung tâm.
Đối với các công trình thông minh, tủ có thể hỗ trợ Modbus RTU, BACnet, Modbus TCP/IP, Ethernet/IP hoặc các giao thức truyền thông khác để truyền giá trị đo của từng cảm biến, trạng thái quạt, lịch sử cảnh báo và trạng thái hoạt động của toàn bộ hệ thống theo thời gian thực.
Ứng dụng của tủ điều khiển khí CO 128 kênh
Tủ điều khiển khí CO 128 kênh phù hợp với các tầng hầm siêu lớn của khu đô thị, trung tâm thương mại, sân bay, nhà ga, bệnh viện, khu công nghiệp, nhà máy, trung tâm logistics, đường hầm giao thông và các bãi đỗ xe có hàng nghìn mét vuông diện tích.
Một tủ có thể quản lý 128 khu vực độc lập hoặc 128 vị trí giám sát, giúp giảm số lượng tủ điều khiển cần lắp đặt, tiết kiệm diện tích phòng kỹ thuật và đơn giản hóa công tác quản lý. Đối với các dự án đặc biệt lớn, nhiều tủ 128 kênh có thể liên kết với nhau thành một hệ thống giám sát tập trung, quản lý hàng trăm hoặc hàng nghìn cảm biến khí CO trên cùng một nền tảng.
Ưu điểm của tủ điều khiển khí CO 128 kênh
Tủ giúp giám sát tập trung số lượng rất lớn cảm biến CO trên cùng một hệ thống, tự động điều khiển quạt theo nồng độ khí, tối ưu điện năng tiêu thụ và giảm đáng kể chi phí vận hành.
Màn hình HMI cảm ứng cho phép người vận hành theo dõi trực quan giá trị của từng cảm biến, trạng thái quạt, lịch sử cảnh báo và vị trí phát sinh sự cố. Khả năng mở rộng linh hoạt cùng khả năng tích hợp với BMS, SCADA và hệ thống quản lý tòa nhà giúp tủ đáp ứng hiệu quả các dự án quy mô rất lớn.
Thông số kỹ thuật của tủ điều khiển khí CO 128 kênh điển hình
- Số kênh: Tối đa 128 cảm biến CO đầu vào
- Tín hiệu đầu vào: 4-20mA, 0-10V hoặc RS-485 Modbus RTU (tùy chọn)
- Relay điều khiển quạt tốc độ 1 (tùy chọn)
- Relay điều khiển quạt tốc độ 2 (tùy chọn)
- Relay Alarm (tùy chọn)
- Relay Fault (tùy chọn)
- Hiển thị HMI cảm ứng hoặc LCD công nghiệp (tùy chọn)
- Còi và đèn cảnh báo tích hợp (tùy chọn)
- Cấp bảo vệ IP54 hoặc IP65 (tùy chọn)
- Điện áp cấp: 220VAC hoặc 24VDC
- Kết nối BMS qua Modbus RTU, Modbus TCP/IP, BACnet, Ethernet hoặc các giao thức truyền thông khác (tùy chọn)
Thiết kế tủ điều khiển khí CO 128 kênh theo yêu cầu
Sensors Việt Nam chuyên thiết kế và chế tạo tủ điều khiển khí CO 128 kênh theo yêu cầu của từng dự án. Tủ có thể được cấu hình linh hoạt theo số lượng cảm biến, loại tín hiệu đầu vào, công suất quạt, chế độ điều khiển quạt 2 tốc độ, giao diện HMI, giao thức truyền thông, cấp bảo vệ IP và yêu cầu vận hành của từng công trình.
Giải pháp có thể bao gồm cảm biến khí CO, tủ điều khiển, còi đèn cảnh báo, lập trình PLC, màn hình HMI, sơ đồ nguyên lý, sơ đồ đấu nối, chạy thử, hướng dẫn vận hành và tích hợp với hệ thống BMS hoặc SCADA. Đây là giải pháp tối ưu cho các công trình yêu cầu giám sát tập trung số lượng lớn cảm biến khí CO, đảm bảo vận hành an toàn, tiết kiệm năng lượng và nâng cao hiệu quả quản lý toàn bộ hệ thống thông gió.
