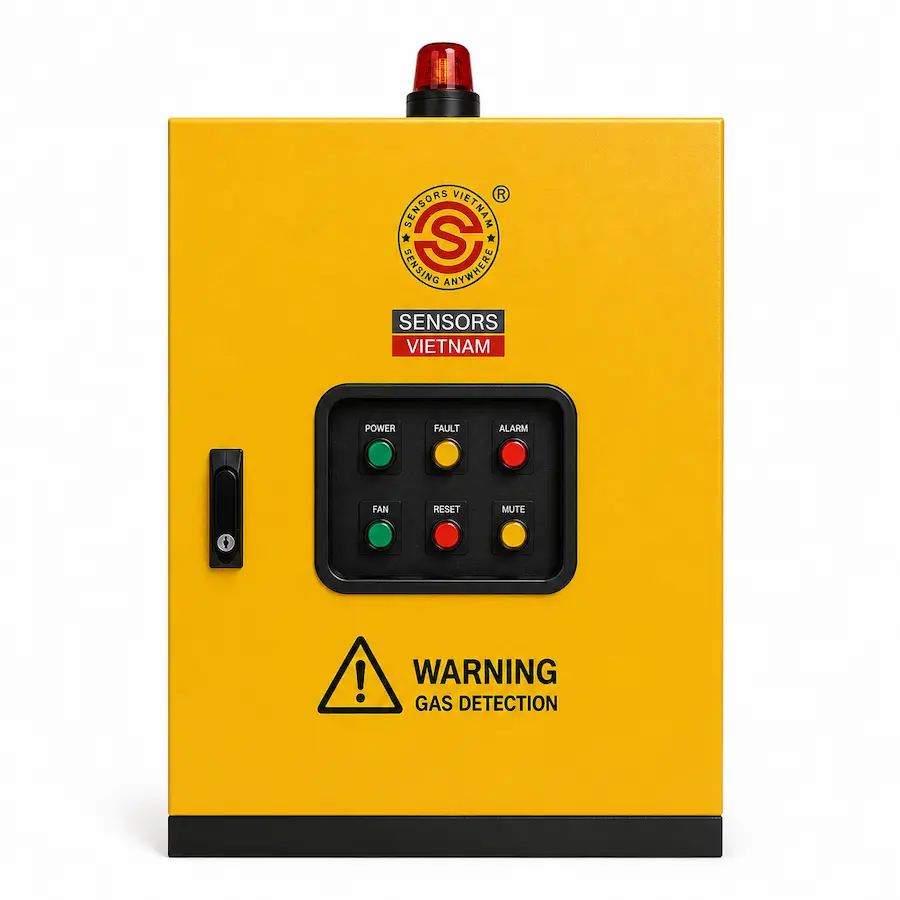

Tủ điều khiển khí CO 4 kênh là bộ điều khiển trung tâm dùng để tiếp nhận và xử lý tín hiệu từ tối đa 4 cảm biến khí CO. Thiết bị có nhiệm vụ giám sát nồng độ Carbon Monoxide trong không khí, phát cảnh báo khi khí CO vượt ngưỡng cài đặt và tự động điều khiển quạt thông gió 2 tốc độ.
Tủ thường được sử dụng tại tầng hầm chung cư, bãi đỗ xe, trung tâm thương mại, bệnh viện, khách sạn, nhà máy và các khu vực kín có nguy cơ tích tụ khí CO từ ô tô, xe máy, máy phát điện hoặc thiết bị đốt nhiên liệu.
Nguyên lý hoạt động của tủ điều khiển khí CO 4 kênh
Các cảm biến khí CO được lắp đặt tại từng khu vực cần giám sát và liên tục truyền tín hiệu về tủ điều khiển thông qua ngõ ra 4-20mA, 0-10V hoặc RS-485 Modbus RTU. Tủ sẽ hiển thị nồng độ CO của từng kênh trên màn hình HMI hoặc LCD và so sánh giá trị đo với các ngưỡng cảnh báo đã cài đặt.
Khi nồng độ CO ở mức thấp, hệ thống quạt có thể dừng hoặc vận hành ở tốc độ thấp tùy theo yêu cầu của dự án. Khi nồng độ CO đạt ngưỡng cảnh báo thứ nhất, tủ sẽ kích hoạt quạt chạy tốc độ thấp để tăng cường thông gió. Nếu nồng độ tiếp tục tăng đến ngưỡng cảnh báo thứ hai, quạt sẽ chuyển sang tốc độ cao, đồng thời kích hoạt còi, đèn báo và tín hiệu cảnh báo về BMS.
Ví dụ, hệ thống có thể được cài đặt để quạt chạy tốc độ thấp tại 25 ppm và chuyển sang tốc độ cao tại 50 ppm. Các giá trị này có thể thay đổi theo thiết kế, tiêu chuẩn áp dụng và yêu cầu thực tế của từng công trình.
Điều khiển quạt 2 tốc độ theo nồng độ CO
Điều khiển quạt 2 tốc độ giúp hệ thống thông gió phản ứng linh hoạt theo mức độ ô nhiễm không khí. Khi nồng độ CO mới bắt đầu tăng, quạt chỉ cần chạy tốc độ thấp để duy trì chất lượng không khí và giảm điện năng tiêu thụ. Khi nồng độ CO tăng cao, hệ thống tự động chuyển quạt sang tốc độ cao để nhanh chóng đưa khí độc ra khỏi khu vực.
Giải pháp này giúp giảm tiếng ồn, hạn chế việc quạt phải vận hành liên tục ở công suất tối đa, tăng tuổi thọ động cơ và tối ưu chi phí vận hành cho toàn bộ hệ thống thông gió tầng hầm.
Cấu tạo của tủ điều khiển khí CO 4 kênh
Tùy theo yêu cầu dự án, tủ có thể được tích hợp bộ điều khiển PLC hoặc controller chuyên dụng, màn hình HMI, nguồn 24VDC, MCB bảo vệ, relay trung gian, contactor, bộ điều khiển quạt 2 tốc độ, còi, đèn cảnh báo và module truyền thông.
Các chức năng thường có gồm hiển thị nồng độ CO theo từng kênh, cảnh báo mức thấp và mức cao, báo lỗi cảm biến, điều khiển quạt tốc độ thấp, điều khiển quạt tốc độ cao, reset cảnh báo, tắt còi và truyền dữ liệu về hệ thống BMS.
Tín hiệu cảm biến hỗ trợ
Tủ điều khiển khí CO 4 kênh có thể được thiết kế để nhận tín hiệu 4-20mA, 0-10V hoặc RS-485 Modbus RTU. Trong đó, tín hiệu 4-20mA được sử dụng phổ biến nhờ khả năng truyền xa, chống nhiễu tốt và dễ kiểm tra tình trạng đứt dây.
Khi sử dụng Modbus RTU, tủ có thể đọc nồng độ CO, trạng thái cảm biến và các thông số chẩn đoán trên cùng một đường truyền RS-485, giúp giảm số lượng dây dẫn và thuận tiện hơn khi tích hợp nhiều cảm biến.
Cảnh báo và kết nối BMS
Khi nồng độ CO vượt ngưỡng, tủ có thể kích hoạt còi, đèn chớp, quạt hút, quạt cấp gió hoặc các thiết bị liên động khác. Hệ thống cũng có thể xuất tiếp điểm relay báo Alarm và Fault về tủ BMS, tủ PCCC hoặc phòng điều khiển trung tâm.
Đối với các dự án yêu cầu giám sát tập trung, tủ có thể hỗ trợ Modbus RTU, BACnet hoặc các giao thức truyền thông khác để truyền giá trị đo, trạng thái quạt và lịch sử cảnh báo.
Ứng dụng của tủ điều khiển khí CO 4 kênh
Tủ phù hợp cho tầng hầm chung cư, bãi đỗ xe, bệnh viện, khách sạn, trung tâm thương mại, nhà máy, kho vận, đường hầm và khu vực có động cơ đốt trong. Một tủ 4 kênh có thể giám sát 4 khu vực độc lập hoặc 4 vị trí trong cùng một tầng hầm.
Đối với công trình lớn hơn, hệ thống có thể được mở rộng thành 8 kênh, 16 kênh hoặc nhiều tủ kết nối về một hệ thống quản lý trung tâm.
Ưu điểm của tủ điều khiển khí CO 4 kênh
Tủ giúp giám sát tập trung nhiều cảm biến, tự động điều khiển quạt theo nồng độ CO, tiết kiệm điện năng, giảm tiếng ồn và hạn chế thao tác vận hành thủ công. Việc tích hợp màn hình HMI còn giúp người vận hành dễ dàng theo dõi giá trị từng kênh, kiểm tra trạng thái quạt và xác định nhanh khu vực phát sinh cảnh báo.
Thông số kỹ thuật của tủ điều khiển khí CO 4 kênh điển hình
- Số kênh: Tối đa 4 cảm biến CO đầu vào
- Tín hiệu đầu vào: 4-20mA, 0-10V hoặc RS-485 Modbus RTU (tùy chọn)
- Relay điều khiển quạt tốc độ 1 (tùy chọn)
- Relay điều khiển quạt tốc độ 2 (tùy chọn)
- Relay Alarm (tùy chọn)
- Relay Fault (tùy chọn)
- Hiển thị HMI cảm ứng hoặc LCD (tùy chọn)
- Còi và đèn cảnh báo tích hợp (tùy chọn)
- Cấp bảo vệ IP54 hoặc IP65 (tùy chọn)
- Điện áp cấp: 220VAC hoặc 24VDC (tùy chọn)
- Kết nối BMS qua Modbus RTU hoặc BACnet (tùy chọn)
Thiết kế tủ điều khiển khí CO theo yêu cầu
Sensors Việt Nam chuyên cung cấp giải pháp tủ điều khiển khí CO 4 kênh theo yêu cầu của từng dự án. Tủ có thể được cấu hình theo số lượng cảm biến, loại tín hiệu đầu vào, công suất quạt, phương thức điều khiển 2 tốc độ, yêu cầu HMI, BMS và cấp bảo vệ IP.
Giải pháp có thể bao gồm cảm biến khí CO, tủ điều khiển, còi đèn cảnh báo, lập trình PLC, sơ đồ nguyên lý, đấu nối và hỗ trợ vận hành, giúp khách hàng triển khai đồng bộ hệ thống cảnh báo khí CO và thông gió tầng hầm.
